Чертежи и виды стапеля для кузовного ремонта, как сделать своими руками

Зажимы от AIST

Теперь для сравнения рассмотрим зажимы от производителя Аист:

• Крюк вытяжной 5-тонный, ценою 1,8 тыс. рублей. Имеет ширину захвата в 80 мм. Предназначен для цепей и эффективной фиксации растяжки к кузову;
• Пластины для выпрямления дверных стоек 2-тонные. Стоимость зажимов этого типа – 2,7 тыс. рублей. Идеально фиксируется к поверхности автомобильного кузова;
• Пластина кронштейн, отличный вариант вытяжки деформированного кузова. Выдерживает до 3 тонн, используясь с цепями. Фиксация осуществляется с помощью винта. Стоимость пластины – 2,7 тысяч рублей;
• Зажим с 2-я направлениями, выдерживающий 3/2 тонны. Применяется для правки кузова. Дает возможность вытягивать металл в прямом направлении с усилием до 3-х тонн, в боковом – до 2-х тонн;
• 5-тонный зажим для кузовных работ фирмы Аист, ценою 2,9 тыс. рублей очень функционален. Он работает всего в одном направлении, ширина губок оставляет 45 мм;
• 2-тонный зажим для проведения кузовных работ, ценою 2,9 тыс. рублей. Идеальная плоская конструкция дает возможность легко работать в ограниченном пространстве. Функционирует в одном направлении;
• Захват, ценою 3 тыс. рублей – очень удобный инструмент для проведения различных работ по кузову;
• Клещеподобный 5-тонный кузовной зажим, ценою 3,4 тыс. рублей. Ширина губок составляет 40 мм.

Чертежи и фото кантователей для двигателей ВАЗ

Самый простой вариант решения этого вопроса показан на фото. Простейший кантователь, правда с одной точкой крепления двигателя и всего тремя дополнительными раскосами, которые снимают основную нагрузку с большей части центральной стойки. А она и без того усилена дополнительным ребром жёсткости в виде того же профиля.

Остаётся вопрос по устойчивости всей конструкции, поскольку опорная площадь относительно невелика. В этом случае можно рассмотреть вариант с двумя точками крепления мотора на стенд. Здесь и двухстороннее закрепление двигателя, что также равномерно распределяет нагрузку по стойкам, и большая опорная площадь, что исключает опрокидывание конструкции.

Все размеры, приведённые на чертеже, соответствуют размерам ВАЗовских шпилек и посадочных плоскостей, а от проворота мотор фиксирует стопорный палец. Механизм фиксации позволяет выбрать одно из шестнадцати положений, чего вполне достаточно для обслуживания любого двигателя. Удачной всем работы!

Изготовление своими руками

Понимая, что стапель эффективно заменяет физическую силу в растягивании, российские любители кузовного ремонта придумали его самодельный вариант.

Принцип работы стандартного стапельного оборудования ясен: на раму крепится автомашина. Главное – это надежная фиксация, ведь именно от нее зависит положительный результат дела.

Работы на самодельном стапеле

Качественное стапельное оборудование стоит недешево. Часто по этой причине многие любители решают изготовить данный станок своими руками.

В первую очередь изготовление стапеля в домашних условиях подразумевает расчет необходимых составляющих. Делается чертеж, рассчитывается нужный запас материалов. Основа стапеля – это четырехгранник из железного профиля сечением 50х50 или 70х40. Что касается длины, то оптимальной считается 200 см, а ширина должна быть равной колесной базе авто.

Ребро жесткости из аналогичного материала – металлического профиля, вваривается посередине платформы. Затем проводится, как и говорилось выше, расчет, и количество нужного металла заказывается на спецбазе или находится другим способом.

Чертеж самодельного стапеля

Стапель оснащается также хорошей гидравликой. В данном случае подойдет комплект, выдерживающий груз до 10 т.

В зависимости от того, какой будет стапель (передвижной или стационарный), его оснащают соответственно. Стационарный стапель не должен двигаться, поэтому и не оснащается колесиками. Передвижной стапель, напротив, кроме колесиков, еще должен оснащаться приспособлением для хранения станка и в вертикальном положении.

Сборочный процесс осуществляется с помощью сварки. Это означает, что навыки работ со сваркой обязательны.

Стапель самодельный

Вот, что нужно сделать:

Собрать прямоугольник из профиля, а затем укрепить посередине добавочным материалом.

• По углам станка навариваются высоты, препятствующие возможному съезду автомобиля со стапеля;
• Устанавливаются фиксаторы на продольных боковинах рамы;

Устанавливается силовая стойка в виде буквы «Г», способная легко передвигаться и закрепляться в любом месте рамы.

Остается только покрасить самодельный станок, оснастить его комплектующими для ремонта и начать эксплуатировать.

На видео самодельная установка по кузовному ремонту

Виды стапелей

В основном стапели делятся на три основных вида:

Напольный стапель. Сама конструкция данного вида стапеля заключается во вмонтированных в основание пола рельс, стоек, анкеров, а также креплений. В преимуществах подобного стапеля можно определить: низкую, сравнимо с остальными, стоимость, достаточно быструю установку самого автомобиля на конструкцию, а также отличную экономию пространства автомастерской. В моменты, когда такое устройство не нужно в использовании, простаивает по причине отсутствия необходимости вытягивания кузова автомобиля, то пространство, на котором обычно выполняется операция кузовного ремонта, возможно, использовать для абсолютно других видов работ, так как сами рельсы вмонтированы непосредственно вровень с основанием пола. Однако при применении подобного, универсального подъемного устройства для кузовного ремонта, становится гораздо труднее выполнить все необходимые замеры;

• Платформенный стапель. Подобного типа стапель имеет внешний вид схожий с эстакадной конструкцией, с выезжающим трапом, имеющим рельсовые опоры. Специально для машин, у которых заблокированы колеса, возможно, применить специальную перевозную тележку или же оборудованную лебедку. На подобном устройстве, нет необходимости центрирования автомобиля, что позволяет экономить время, а также более комфортно организовать место проведения работ кузовного ремонта. Оборудовано устройство двумя башнями с очень надежной гидравлической системой и достаточно мощными креплениями, позволяющие вытягивать кузов в абсолютно любых необходимых направлениях и под разнообразными углами, с применением усилия от 20 тонн и более. Также стапель оборудован телескопической шкалой, которая позволяет зафиксировать любые изменения всех линейных кузовных размеров;
• Рамный стапель. По своей конструкции рамный стапель является немного сложнее, чем платформенный. Особенно незаменим он является для вытягивания достаточно незначительных по своим показателям деформаций. Обустройство рихтовочного стенда подобного типа дает возможность крепко и надежно зафиксировать автомобиль и начинать растягивать кузов во всех возможных направлениях. Принципиальное применение именно рамного стапеля применяющего в своей комплектации автоподъемник, сэкономит уйму пространства в помещении автосервиса.

Поэтому многие мастера, настоятельно советуют, не прибегать к самостоятельному устранению проблемы, а обращаться в автосервисы, в которых вам гарантируют быструю и качественную рихтовку.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать

Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.

1. Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
2. Теперь приварить к профилю-основе уголки из металла.
3. Приварить профиль (это будет стойкой). Он закрепляется болтами.
4. Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

1. Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
2. В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
3. Теперь делаются пороги. Они создаются из металлических уголков.
4. Пороги устанавливаются на балки, закрепляются болтами.
5. После монтажа придется закрепить все элементы сваркой.

Крепление кузова к стапелю

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.

Установка стойки и тянущих устройств

Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.

Если стойка сделана самостоятельно, рекомендуется применить башенное устройство. Оно тяжелое, но восстановление машины будет равномерным.

Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

Значимость контроля и сохранения геометрии кузова

Так много было сказано о том, что стапели способны восстановить кузовную геометрию. При этом не все до конца понимают, зачем это делать и почему машину нельзя эксплуатировать с какими-либо отклонениями относительно её заводской геометрии.

Геометрией кузова или кузовной геометрией называют точные размеры автотранспортного средства, заданные ещё на этапе производства. К ключевым параметрам относят:

• ширину передней колеи;
• ширину задней колеи;
• длину колёсной базы;
• длину лонжеронов;
• расстояние между лонжеронами.

Кузов состоит из большого количества деталей, которые образуют несущую систему. В процессе обычной эксплуатации детали начинают немного смещаться. Это обусловлено не идеальным состоянием дорожного покрытия, вибрациями, наездами на кочки и ямы, резким вынужденным торможением и пр. Происходит процесс естественного износа, который можно охарактеризовать как усталость металла.

Но при нормальных условиях этот процесс протекает очень медленно. Но бывают ситуации, когда смещение происходит внезапно и резко. Такое возможно при ДТП, серьёзных механических повреждениях, при попадании машины в большую яму на высокой скорости, при столкновениях с препятствиями. В итоге геометрия нарушается, то есть машина уже не соответствует своим заводским стандартам.

В подобных ситуациях помогает качественное восстановление изменённой геометрии кузова автомобиля. Восстановить её можно на стапеле. Такой вид ремонта позволяет после аварий и ДТП восстановить машину и продолжить нормальную эксплуатацию.

Если же проигнорировать необходимость ремонта, это может проявиться в виде следующих проблем:

• плохо закрываются двери;
• неплотно закрывается капот и багажник;
• машина нестабильно ведёт себя на высокой скорости;
• автомобиль заносит, хотя руль стоит прямо;
• авто перестаёт слушаться водителя;
• появляется вибрация;
• постепенно разрушается металл;
• увеличивается нагрузка;
• изнашиваются кузовные элементы и связанные с ним узлы;
• разрушаются крепления.

Насколько всё это опасно, каждый из вас догадывается сам

Потому важно проверять геометрию не только в случае ДТП и разного рода сильных повреждениях, но и после довольно продолжительного срока службы автомобиля

Некоторые автовладельцы с целью профилактики и предотвращения развития проблем проводят диагностику состояния кузова минимум 1 раз в 2 года. Это особенно актуально для тех, кто вынужден передвигаться по плохим дорогам, которые способствуют быстрому износу кузовных элементов, и ускоряет усталость металла.

Кузовные стапели объективно являются порой незаменимым оборудованием в вопросах ремонта автотранспортных средств. Они помогают в восстановлении и продлевают срок службы автомобиля.

Насколько подобная установка нужна в домашних условиях, вопрос крайне спорный. Но каждая автомастерская, которая оказывает услуги по ремонту кузова, просто обязана иметь в своём распоряжении профессиональный и высококачественный стапель.

Проведение подготовительных работ

Прежде чем сделать стапель, необходимо будет провести ряд подготовительных работ. Так, стоит заранее определить, какие именно работы будут на нем выполняться, и какие модели автомобилей можно будет с его помощью ремонтировать. Например, если вы решите открыть кузовную мастерскую, то вам понадобится платформенное устройство, а для мелких бытовых работ вполне подойдет и рамный агрегат.

Определившись с типом стапеля, следует подготовить пол того помещения, где он будет установлен. Так, рамная конструкция потребует заглубления креплений для нее в пол, а также закрепление их с помощью цементного раствора. А вот платформу можно вполне установить в гараж и без прикрепления ее к полу, так как ее вес вполне позволит проводить необходимые кузовные работы.

Пошаговая инструкция: как сделать стапель своими руками

Особенности ремонта моек karcher

Дело непростое изготовить напольный стапель своими руками

Как сделать стапель самому:

Создание рамы конструкции. Из приготовленных металлических профилей свариваем внешний каркас, а к нему присоединяется внутренняя рама. Сверху и снизу во всех возможных местах свариваем наружный каркас, чтобы будущая конструкция была максимально прочной. Для надежности и лучшей жесткости углы конструкции покрываем дополнительными косынками из металла. Наиболее скрупулезные специалисты устанавливают поперечные балки. Прикрепление к подготовленному каркасу ножек или колесиков. Это позволит корректировать горизонтальную позицию конструкции. При желании хозяина гаража, в нем можно вмонтировать рельсы, на которых конструкция на прикрепленных колесиках будет удобно передвигаться. Изготовление деталей стапеля (стоек, лап, верхних прижимов). Из стали толщиной в 1 см вырежьте прямоугольники со следующими параметрами: ширина в 200 мм и длина в 350 мм, и приварите к ним стойки высотой в 300 мм. Дополнительно можно использовать усилительные укосины. Верхние прижимы должны быть длиной в 250 мм (для них часто используют обломки из рессор КАМАЗа). В них прожигаются проймы под крепежные болты. Приваривание зажимных струбцин. Для приваривания зажимов каркас выставляется точно по нивелиру. Дальше следует зафиксировать вертикальные стойки с помощью болтов. Потом нивелиром выставляют высоту, на которой должны размещаться лапы. Теперь можно приваривать зажимные струбцины. Этап монтирования стойки и тянущих элементов. Мощность гидравлических устройств заводского типа должна составлять около 2000 кг. Крепить вытягивающие элементы можно на накладку из швеллера, поставленную на каркас. Дальше просверливаются в раме в нужных местах, чтобы можно было поставить тянущий механизм в необходимую точку в процессе работы. Проверка конструкции. Чтобы проверить работу конструкции, следует установить ТС, требующее ремонта, на оборудование

Важно проверить: работают ли все элементы, качество их крепления и передвижения по каркасу, и только после этого приступать к непосредственному ремонту. Изготовить напольный стапель своими руками дело непростое

Чтобы справиться с работой, человеку потребуются навыки слесаря и сварщика. Если стапель изготавливается только для своей машины человеком, который далек от выполнения перечисленных этапов работ, лучше не рисковать и отправить машину на профессиональный ремонт. Имея опытного помощника и необходимые навыки, можно своими руками изготовить качественный и надежный стапель за стоимостью в несколько раз уступающую заводской. Перед началом работ советуем заранее ознакомиться с механизмами работы нужной конструкции и взять её за основу в изготовлении собственного стапеля

Изготовить напольный стапель своими руками дело непростое. Чтобы справиться с работой, человеку потребуются навыки слесаря и сварщика. Если стапель изготавливается только для своей машины человеком, который далек от выполнения перечисленных этапов работ, лучше не рисковать и отправить машину на профессиональный ремонт. Имея опытного помощника и необходимые навыки, можно своими руками изготовить качественный и надежный стапель за стоимостью в несколько раз уступающую заводской. Перед началом работ советуем заранее ознакомиться с механизмами работы нужной конструкции и взять её за основу в изготовлении собственного стапеля.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Виды стапелей

Стапели для правки кузовов бывают разными и классифицируются в зависимости от конструктивных особенностей на рамные, подкатные и платформенные. Рассмотрим основные различия и краткие описания каждого вида стапеля для осуществления ремонта кузова.

Платформенный стапель

Основным элементом является платформа, на которую при помощи специальных зажимов крепят транспортное средство и устанавливают несколько силовых стоек с целью создания требуемого по величине и направлению усилия. Основное преимущество платформенного стенда заключается в простой установке и возможности переустановки в любой момент, чего нельзя сказать о напольных стапелях, которые строго привязаны к фундаменту.

Платформенный стапель помимо основных компонентов имеет лебёдку и передвижной блок для автомобилей. Данный вид стапеля производится в двух форматах: с одной или двумя опорными башнями, которые в свою очередь оснащены гидравлическим мотором для повышения надёжности работы и облегчения процесса. Башни можно передвигать по всему кругу платформы для того, чтобы максимально чётко и легко осуществлять крепление автомобиля вне зависимости от формы и места повреждения.

Ещё одной особенностью подобного стапеля является возможность с лёгкостью передвигать автомобили весом более двадцати тонн. Также платформенный стапель оснащается телескопической шкалой для осуществления более точных измерений. Подобное профессионального оборудование активно используется в официальных и частных автомобильных сервисах, площадь которых позволяет выделить достаточное место для оборудования стапеля.

Подкатной стапель

Подкатной стапель для кузовного ремонта относится к стационарному виду оборудования и монтируются прямо в пол. Имеют достаточно надёжную конструкцию, что позволяет обслуживать тяжёлые транспортные средства.

Одним из главных преимуществ является то, что можно легко отремонтировать любую модель автомобиля, а на некоторых есть специально предназначенные для подкатного стапеля крепления. Данный вид стапеля занимает минимальное количество места и позволяет проводить восстановительные работы даже в небольших гаражах.

Если к подкатному стапелю добавить также определённые аксессуары, которые продаются в профессиональных магазинах, то его функции становятся практически безграничными

Особенно актуально подобное профессиональное оборудование для проведения тонких работ на дорогостоящих машинах, в которых крайне важно не нарушить структуру металла кузова и не испортить внешний вид

Рамный стапель

Рамные стенды имеют более сложную конструкцию, но при этом очень удобны в работе. Занимают мало места и, как правило, устанавливаются на ножничном автоподъёмнике, что позволяет поднять машину и тянуть кузов на строго установленной высоте.

Рамный стапель представляет собой намного более сложную конструкцию, чем платформенный вариант. При выборе такого вида стапеля предпочтительней выбирать модели с автоподъёмником: это значительно снизит время на ремонт, а также позволит сэкономить место.

Более подробную информацию о том, как правильно выбрать подъемник для легкового автомобиля, читайте в материале нашего автора.

Мини-стапель

Наиболее доступный для личных нужд вариант оборудования. Крепится с помощью специальных рам к полу. Отличительной особенностью является низкая стоимость конструкции и эффективность для небольших ремонтов. Мини-стапель не подходит для серьёзных масштабных работ, так как при подъёме затрудняется процесс измерения и данные иногда могут отличаться от фактических показателей. Наиболее часть применяется в качестве оборудования для исправления небольших искривлений, вмятин и т. д.

Огромным преимуществом напольного стапеля является то, что если его используют для частных нужд, соответственно бывает он необходим далеко не каждый день, то в остальное время рельсы могут как применяться по иным нуждам, так и полностью сравниваться с уровнем пола.

Зазоры

После вытя­ги­ва­ния всех сило­вых эле­мен­тов и заме­ны повре­ждён­ных дета­лей кузо­ва, не под­ле­жа­щих вос­ста­нов­ле­нию, при­ме­ря­ют­ся лице­вые пане­ли кузо­ва. Если все сило­вые эле­мен­ты вытя­ну­ты пра­виль­но и все места креп­ле­ний вста­ли на свои места, то все зазо­ры лице­вых пане­лей кузо­ва долж­ны быть ров­ны­ми и оди­на­ко­вы­ми с обе­их сто­рон авто­мо­би­ля.

p, blockquote 28,0,0,0,0 –>

Все две­ри, капот и крыш­ка багаж­ни­ка долж­ны закры­вать­ся без зна­чи­тель­ных уси­лий и не заде­вать за сосед­ние пане­ли кузо­ва. О том как отре­гу­ли­ро­вать зазо­ры на авто­мо­би­ле може­те про­чи­тать здесь.

p, blockquote 29,0,0,0,0 –>

Нерав­но­мер­ность зазо­ров может пока­зать, что и куда недо­тя­ну­то или пере­тя­ну­то. Зазо­ры, таким обра­зом, дают инфор­ма­цию о том, пра­виль­но ли вытя­нут кузов.

p, blockquote 30,0,0,0,0 –>

Под­во­дя итог мож­но ска­зать, что при нали­чии необ­хо­ди­мых, не самых доро­го­сто­я­щих инстру­мен­тов и устройств, а так­же зна­ний и опы­та мож­но вытя­ги­вать слож­ные повре­жде­ния кузо­ва авто­мо­би­ля даже в усло­ви­ях гараж­ной мастер­ской. Опыт, конеч­но же, име­ет нема­ло­важ­ное зна­че­ние. При недо­ста­точ­ном опы­те луч­ше начи­нать вытя­ги­вать ава­рий­ные кузо­ва, име­ю­щие неболь­шие сме­ще­ния сило­вых эле­мен­тов.

p, blockquote 31,0,0,0,0 –>

Не менее высо­ко­го мастер­ства тре­бу­ет рих­то­ва­ние повре­ждён­ных пане­лей кузо­ва. Овла­дев базо­вы­ми при­ё­ма­ми рих­то­ва­ния, мож­но выправ­лять доста­точ­но слож­ные повре­жде­ния. О спо­со­бе рих­то­ва­ния вмя­тин при помо­щи рих­то­воч­но­го молот­ка, под­держ­ки и кузов­ной гла­дил­ки читай­те в дру­гой ста­тье.

p, blockquote 32,0,0,0,0 –> p, blockquote 33,0,0,0,1 –>

Мобильный самодельный стапель

Особенности устройства, обслуживания и ремонта калина с двигателем ваз-11194

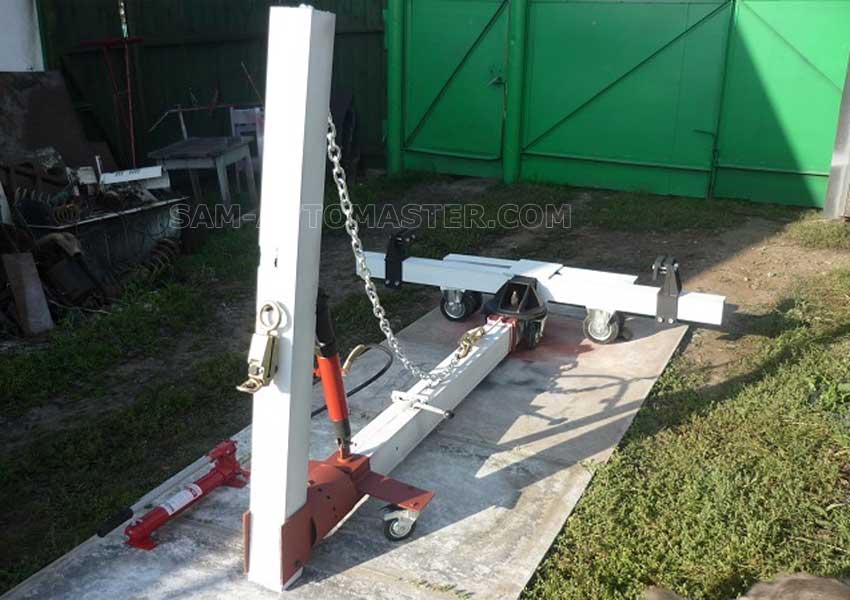

Вот такой стапель сделал наш форумчанин Евсей.

За основу была взята конструкция легкого и мобильного финского стапеля Autorobot micro A.

Основными материалами, использовавшимися при изготовлении стали швеллер №10 и №12.

Ниже на фото основные узлы стапеля.

• Фиксатор поворотного механизма

  Фиксатор поворотного механизма

• Поперечина

  Поперечина

• Поперечина

  Поперечина

• Силовая башня

  Силовая башня

View the embedded image gallery online at:

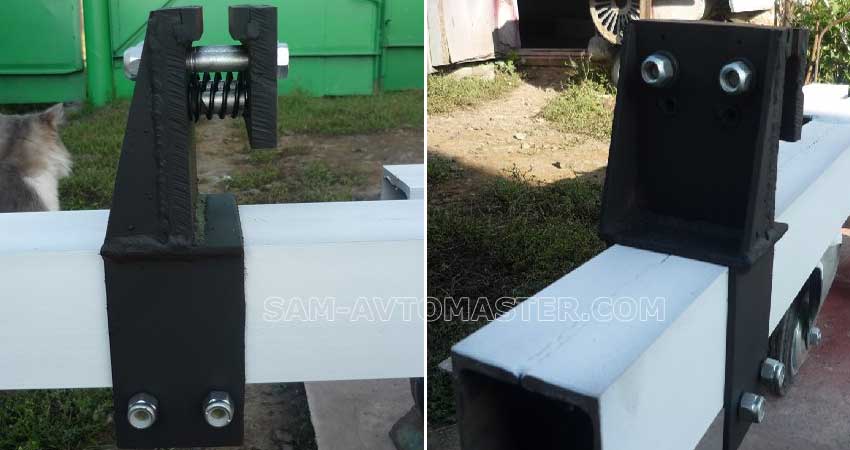

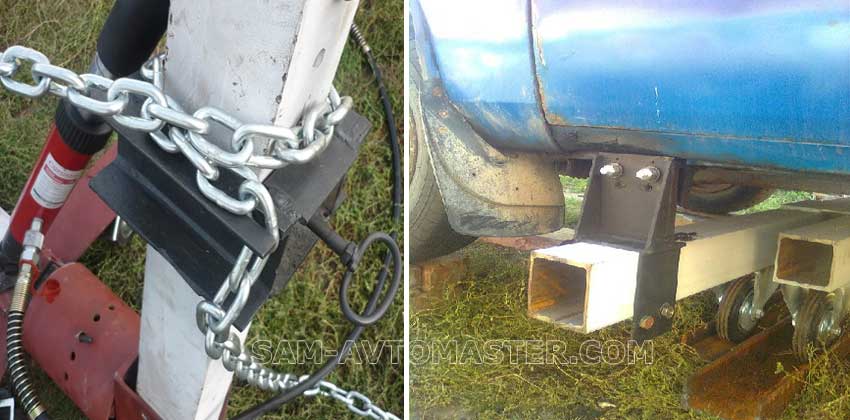

Немаловажная деталь стапеля – захваты порогов, своеобразные тисочки. Для их изготовления была использована листовая сталь толщиной 16 мм. Ширина захватов порогов 150 мм, стягивающие болты на 12, а втулки на 14 мм. Пружинки использовались от клапанов классики Ваза. «Губки» захватов сделаны из рашпиля по металлу.

Для работы с этим стапелем используется гидравлика из набора рассчитанная на 10 тонн. Вот такой фиксатор цепи расположен на тягловой башне (стреле) стапеля, а также как работают захваты порогов.

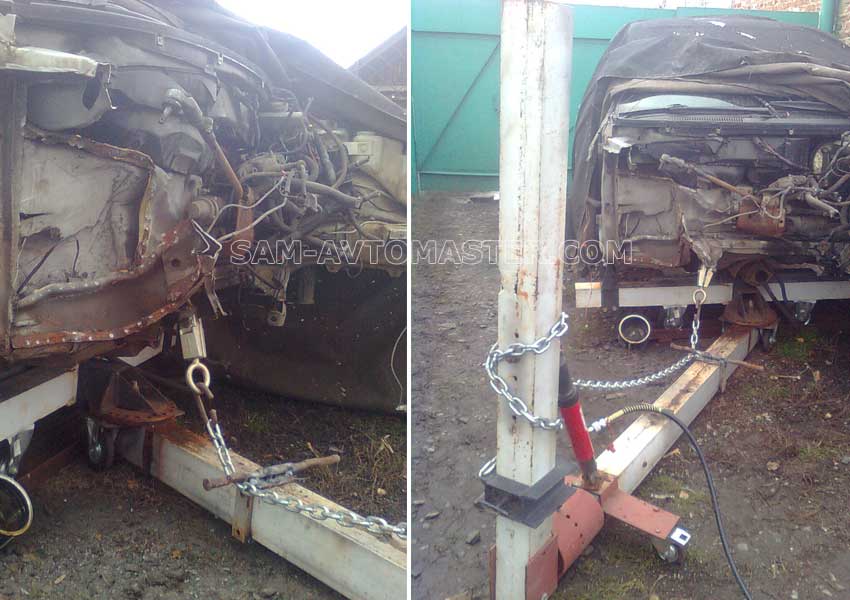

Стапель в работе:

• Стапель в работе

  Стапель в работе

• Стапель в работе

  Стапель в работе

• Стапель в работе

  Стапель в работе

• Стапель в работе

  Стапель в работе

View the embedded image gallery online at:

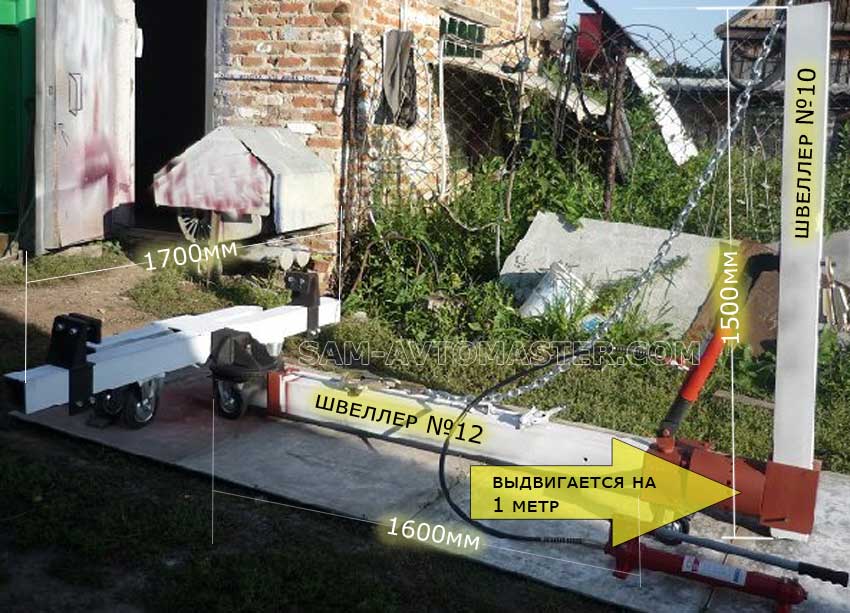

А вот собственно сама схема с размерами стапеля.

Для упрощения работы были сварены специальные подставки с заездом авто на них передом или задом и стало проще, а также гораздо быстрее подводить стапель под брюхо автомобиля.

• Мостики

  Мостики

• Стапель в работе

  Стапель в работе

• Стапель в работе

  Стапель в работе

• Стапель в работе

  Стапель в работе

View the embedded image gallery online at:

У такой конструкции стапеля есть возможность поставить приспособу, чтобы тянуть вниз. Для этого нужно немного его модернизировать, поставив ролик скольжения под звенья цепи.

Минусы и плюсы данной конструкции стапеля сделанного своими руками. Возможно, стоит их учесть, если будете повторять такую или подобную конструкцию.

Минусы и доработки:

• Всего два захвата порогов и нет регулировки их по высоте.
• Фиксатор поворота стрелы по горизонтали: было железо 5 мм, надо минимум 10-15 мм.
• В процессе эксплуатации начали вылезать слабые места, которые были усилены.
• Длина телескопической стрелы в принципе избыточная, поэтому можно сделать короче.
• Как цеплять машину за пороги снизу этими захватами, если у них нет отбортовки, например, машины типа БМВ? Для этого понадобятся специальные адаптеры, которые стоят весьма не малых денег (есть варианты самоделок).

Плюсы:

Как плюсом, так и минусом можно считать мобильность стапеля и возможность поворачивать его в разные стороны, но в небольшом гараже, будет проблема с перемещениями. С другой стороны, не каждый ремонт автомобиля требует использование стапеля и в таком случае его можно просто выкатить за пределы гаража. А для небольшого гаража будет практичнее сделать стационарный стапель (о нем поговорим чуть ниже).

Общие впечатления Евсея (автора проекта) от работы со своим стапелем:

В общем, красота, машина стоит на стапеле мертво, гидравлика тянет исключительно легко, как будто не железо тянешь, а картон или бумагу. До этого пользовался обычной лебедкой, поэтому могу сравнивать и сказать, что это небо и земля. Стапель зарекомендовал себя как настоящий труженик, оценка ему 5 с плюсом, очень мобильный и надежный.

Почитать на нашем форуме подробности и обсуждение данной конструкции можно здесь.

Как один из вариантов небольшого самодельного стапеля для использования в гараже, ниже в видео от Бориса АвтоДока, где он подробно рассказывает о своей конструкции.

Во втором видео, ошибки, выявленные уже при работе, как он их исправил и какие переделки сделал.

Виды стапелей и их основные отличия

Всего существует 4 вида конструкции:

1. Напольные. Стандартная конструкция на рельсах.
2. Подкатные. Небольшие по размеру. Подобные конструкции хранят в гараже или мастерской.
3. Рамные. Конструкции на цепях, предназначенные для полноценного ремонта и подъема машины на высоту.
4. Платформенные. Предназначены для профессионального ремонта. Подходят для крупногабаритных машин.

Напольные конструкции

Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.

Стационарный стапель удобен благодаря выдвижным механизмам.

У напольных конструкций есть 3 преимущества:

1. Занимают мало места.
2. Стоят дешевле, чем другие стапели.
3. Быстрый монтаж транспорта.

Недостаток в сложности монтажа конструкции.

Подкатной

Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.

У этой конструкции есть преимущества:

1. Она настраивается под разные виды машин.
2. Возможность оснащения устройства гидравликой.
3. У конструкции крепления зажимов нет аналогов.
4. Возможность использования с большинством видов машин.
5. Компактный размер.

Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.

Рамные

Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.

Платформенные модели

Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.

Для чего нужно сохранять базовую геометрию основания кузова

Достаточно часто бываю ситуации когда водители автомобиля обращаются в автосервисные центры для того чтобы исправить деформации основания кузова разного вида и типа сложности, появившиеся после:

• наезда на разные препятствия;
• столкновения с другими автомобилями;
• после того как автомобиль перевернулся.

Искажение базовой геометрии кузова возможно выявить, проведя замеры кузова по основным контрольным точкам геометрии кузова, точные координаты которых указаны в специально приложенной документации по техническим характеристикам автомобиля. После проведения измерений, определяется несоответствие нормальным значениям, указанным в документах, величин, заключается вывод о том, что кузов перекошен и требует рихтовки.

Восстановление кузова авто

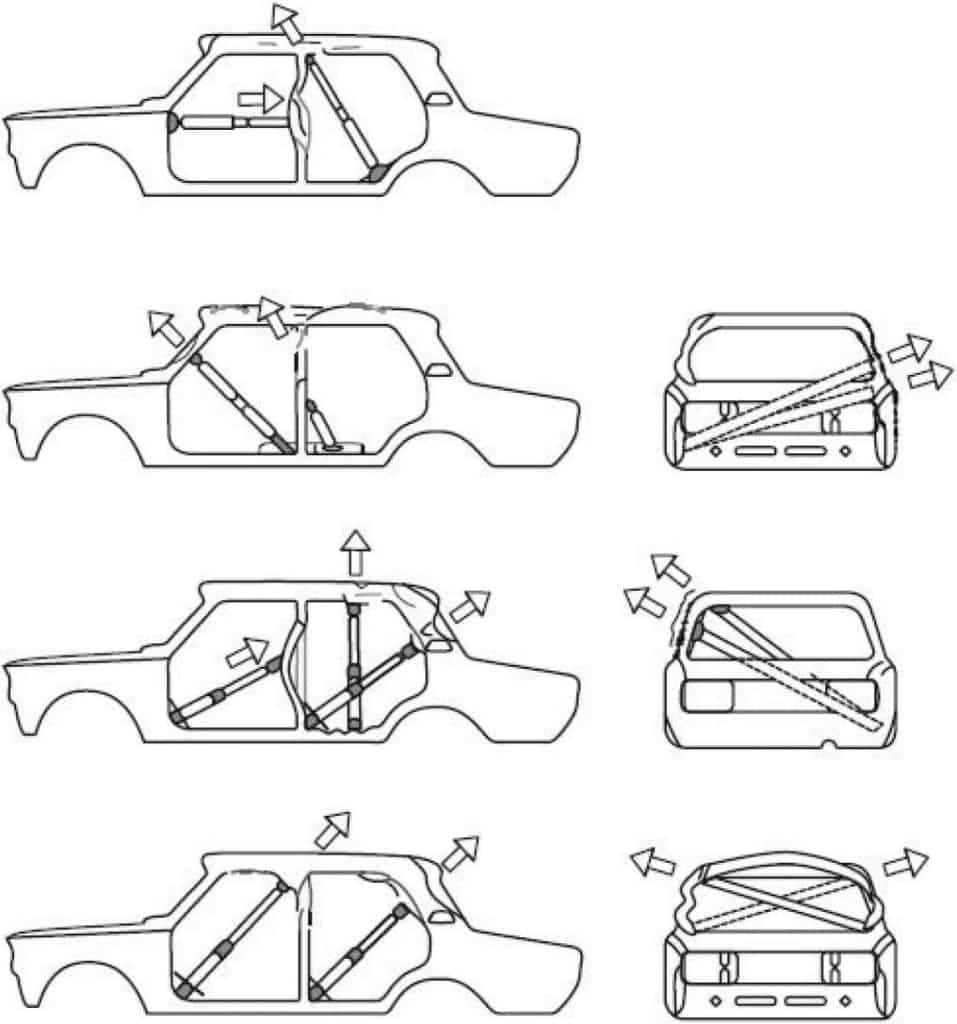

Для того чтобы исправить появившиеся деформации кузова, необходимо применить определенно направленное усилие к самому металлу. Именно для этих целей стапель оборудован специальными гидравлическими приводами, а также разнообразными приспособами для закрепления одной части кузова и дополнительного закрепления остальных частей. Делая вывод из того что, каждый автомобиль деформируется в разной степени, стоит считать каждый вид деформации уникальным по-своему, требующий кузовного ремонта разнообразного уровня сложности. Именно для этих целей существует достаточно большое количество разновидностей стапельных устройств, способных помочь выполнять ремонтные работы, а также правки дефектов кузова с разными уровнями сложности.
