Гидроизоляция парапета — Кровля и крыша
Парапет крыши – стандартный атрибут плоских кровель, в том числе инверсионных, но может устанавливаться и на скатных конструкциях. Функциональное назначение парапета – обеспечение безопасности людей, находящихся на крыше. Кроме того, данный элемент может служить архитектурным украшением здания.
Требования к конструкции
Согласно СНиП, в обязательном порядке требуется установка парапета на крышах зданий, высота которых составляет более 10 метров (до карниза), а угол уклона ската доходит до 12%.
В случае, если уклон крыши превышает 12% при высоте здания до карниза свыше 7 метров, необходимо устройство ограждения.
В первую очередь это требование относится к плоским эксплуатируемым кровлям, на которых предполагается пребывание людей.
Парапет крыши может изготавливаться из различных материалов, в первую очередь, это:
- монолитный железобетон;
- кирпич;
- бетонные блоки;
- металл.
Металлический парапет обычно представляет собой сварную ограждающую конструкцию, которая крепится к крыше поверх кровельного покрытия.
Высота парапета крыши обычно выбирается исходя из архитектурных особенностей здания, конфигурации крыши, ее функционального назначения. По требованиям СНиП, парапет должен иметь высоту не менее 45 см. Максимальный размер конструкции – 1,2 метра.
Минимальное значение высоты парапета обусловлено необходимостью монтажа дополнительного гидроизоляционного ковра, который крепится с заходом в 25 см и более на вертикальную поверхность конструкции.
Обратите внимание
Сверху парапет должен быть защищен специальным металлическим фартуком, предохраняющим от разрушительных внешних воздействий снега, дождя и ветра.
Фартук для парапета может быть изготовлен из:
- металлопрофиля;
- оцинкованной стали;
- меди.
Нередко парапеты из бетона или кирпича сверху защищают бетонными плитами, декоративным камнем. В этом случае металлический фартук не монтируется.
У парапета плоской крыши верхняя часть может быть горизонтальной или скатной. Также возможно изготовление конструкций нестандартной формы по индивидуальному заказу.
При монтаже стального фартука требуется использовать крепежные костыли, при этом меcта крепления необходимо качественно обработать строительным силиконовым герметиком.
Если на парапет сверху укладываются бетонные плиты, стыки между ними требуется надежно герметизировать, как и узел примыкания кровли к парапету.
Кирпичный парапет
Ограждающая конструкция на крыше, выполненная из кирпича обычно представляет собой продолжение кирпичной стены здания, которое выполняется после монтажа перекрытий. На этапе проектирования рекомендуется определить требуемую высоту кирпичного «бортика», чтобы при кладке предусмотреть обустройство специальной канавки, которая необходима, чтобы выполнить примыкание кровли к парапету.
Канавка выполняется, если конструкция имеет высоту, превышающую 50 см. В других случаях рулонный кровельный ковер заводится на его верхнюю плоскость с последующим монтажом защитного фартука.
Обустройство примыкания
Примыкание мягкой кровли к парапету требует усиленной гидроизоляции. Рулонное кровельное покрытие монтируется с заходом на вертикальную поверхность. Обязательно выполняется усиленная гидроизоляция примыкания.
Если укладывать материал без монтажа специальной опоры, в месте сопряжения плоскостей образуется полость под кровельным ковром.
Виды парапетов и требования к монтажу
- металлическое ограждение;
- кирпичный парапет.
- Парапет используется, как противопожарная защита, предотвращающая зажигание материала кровли.
- Парапет, препятствуя ветру, равномерно распределяет поток воздуха по всей крыше, соответственно распределяя давление на нее. Сопротивляясь ветровой нагрузке, парапет не дает приподнять край кровли.
- Парапет не позволяет обломкам и веткам, сорванным ветром, упасть вниз.
- Нельзя пройти мимо эстетической составляющей – парапетом можно скрыть от чужого взгляда приборы и оборудование, смонтированное на крыше, и неприглядный вид кровли.
Сопряжение кровельного ковра с выступающими кровельными конструкциями.
4.8.1. Сопряжение кровельного ковра с трубами квадратного сечения.
Шаг 1
Уложить первый слой кровельного ковра, заводя края полотнищ на переходной бортик.
Шаг 2
В угол между переходным бортиком и горизонтальной поверхностью вклейте полоски материала. Полосы должны заходить на горизонтальную поверхность на 100 мм и целиком закрывать переходной бортик.
Выкройка шаг 2.
Шаг 3
Оклеить трубу материалом первого слоя. В местах изгиба на переходном бортике материал разрезать и удалить все лишнее (см. выкройки шаг 3, 4).
Выкройки шаг 3,4.
Шаг 4
Шаг 5
Наклеить на трубу кусок материала с боковой стороны и обрезать его по контуру (шаг 5).
Шаг 6
Шаг 7
Вклеить в угол составную полоску материала шириной 200 мм.
Выкройка шаг 7.
Шаг 8
Шаг 9
Наплавить материал второго слоя, заводя концы материала на переходной бортик. Боковые швы материала первого и второго слоев должны быть смещены относительно друг друга минимум на 300 мм.
Шаг 10
Оклеить трубу материалом второго слоя. В местах изгиба на переходном бортике материал разрезать и удалить все лишнее (см. выкройки шаг, 4).
Выкройка шаг 10.
Шаг 11
Края кровельного материала на вертикальной поверхности зафиксировать краевой рейкой.
4.8.2. Сопряжение кровельного ковра с круглыми стальными трубами диаметром от 100 мм.
Вырезать квадрат из материала с длинной стороны равной ? трубы +300 мм. Разрезать из центра.
Выкройка шаг 1.
Полосу из материала шириной 300 мм надрезать снизу, сформировав юбку.
Обклеить трубу материалом.
Выкройка шаг 2.
Обклеить трубу материалом первого слоя.
Полосу из материала шириной более 350 мм надрезать снизу, сформировав юбку. Обклеить трубу материалом.
Выкройка шаг 4.
Наклеить второй слой кровельного ковра.
Стилистика парапетов
Парапетные конструкции стали неотъемлемой частью экстерьера зданий, поэтому могут быть оформлены в различных архитектурных стилях. Разберем нюансы использования самых популярных направлений дизайна.
Минимализм
Здание строится из натуральных материалов (дерево, металл, камень, стекло). Часто присутствует летняя терраса, застекленная или открытая лоджия на втором этаже.
Парапеты кровли, лоджии выполнены из стекла, металла строгой и лаконичной формы, благодаря чему отлично вписываются в стиль минимализма.
Простые на вид жилые, офисные здания отличаются отменной функциональностью, практичностью. В цветовой гамме используется сочетание классических цветов.
В минималистическом стиле допустимо обустраивать эксплуатируемую кровлю. В качестве защитных элементов служат ограждения с перилами, металлические парапеты по периметру кровли.
Статья в тему: «Как установить балясины».
Хай-тек
Название стиля в переводе означает высокие технологии. Все свободное пространство используется с максимальной функциональностью. Минимум мебели, декора. Это же касается и экстерьера зданий.
Возможно наличие выступов, окна необычно больших или маленьких размеров.
Популярность получили каркасные дома, в наружной отделке которых гармонично сочетается дерево и металл.
Открытая терраса обязательно ограждена классическими металлическими перилами. Это же касается входной зоны дома, крыльца.
Отлично смотрится панорамное остекление зданий. На фото выше пример использования хай-тека в оформлении экстерьера дома, придомовой территории. Участок огражден аккуратными перилами с поручнями, металлической лестницей.
Управление основными функциями дома (освещение, открытие/закрытие дверей, сигнализация) осуществляется удаленно с использованием последних инновационных технологий.
Лофт
Столь простое направление дизайна отлично прижилось при обустройстве жилых, офисных, торговых помещений.
На фото выше пример жилого дома в стиле лофт, где открытая площадка для отдыха ограждена секциями из стекла на металлическом каркасе.
В варианте этого дома открытая площадка ограждена парапетами из пластика и металла. Окна непривычно больших размеров. Уличные светильники встроены в конструкцию крыши.
Модерн
Фасад дома в стиле модерн не обязательно имеет строгие, прямые линии. Напротив, они могут иметь более плавную, округлую форму. Строение дополняется аккуратной наружной отделкой из декоративного камня, коваными решетками. Допустимо использование стеклянных ограждений и перегородок.
Характерно панорамное остекление стен. Окна украшены витражом. По форме внутренних, наружных помещений ограничений нет.
На фото выше необычная открытая зона отдыха, обустроенная на втором этаже дома в стиле модерн. Площадка ограждена каменной стенкой, перилами из стекла и металла.
Чаще всего модерн практикуется при оформлении загородных домов, коттеджей.
Шале
Дом в стиле шале дополняется открытой террасой. Но в отличие от других стилей, устанавливать ограждение для террасы необязательно. В этом стиле терраса выступает частью придомовой территории.
Дом в стиле шале должен гармонично сочетаться с окружающей природой, быть ее гармоничным элементом.
Мансардный этаж также может дополняться открытой площадкой для отдыха. В целях безопасности по периметру устанавливается деревянное ограждение с перилами высотой до 1 м.
В современных постройках подобные ограждения с перилами могут выполняться из стекла.
Входная зона к дому дополняется небольшой лестницей, наличие боковых перил необязательно. Стиль шале отлично подойдет для загородного строительства.
Независимо от выбранного стиля обустройства зданий парапетное ограждение необходимо для защиты кровельного пирога от попадания влаги, повышения безопасности нахождения людей на эксплуатируемых кровлях.
Почему высота парапета отличается на разных крышах?
Для зданий, у которых не эксплуатируются крыши, высота парапета с ограждением (или один только парапет) не должны превышать 0,6 метров, причем здесь вполне допускается комбинированный вариант. Делать его более высоким смысла нет – зачем?
А вот эксплуатируемые кровли нередко обустраиваются для организации смотровых площадок, зон отдыха и летних кафе
Здесь уже важно сделать так, чтобы любой человек не смог случайно упасть за ограждение. Иными словами, для инверсионных кровель парапет – обязательное условие
Плюс такое ограждение должно иметь поручни, которые способны выдерживать не менее 0,3 кН/м, а также подкосы и стойки. Ведь порой на таких крышах парапет как раз и служит для того, чтобы отдыхающие могли облокотиться и любоваться открывшимся видом с высоты.
Что собой представляет типовой парапет?
Итак, давайте начнем с того, что именно называют парапетом на крыше, и каким тот должен быть. По сути, это невысокое ограждение по периметру, которое обустраивают не только на кровлях, но и на террасах, балконах, мостах и даже набережных. Парапет по праву причисляют к архитектурным элементам зданий, ведь его всегда видно, даже издалека.
Дождевая и талая вода часто попадает не только на карнизы, но и на аттики и стены, которые постепенно наполняются влагой. Через какое-то время поверхность начинает осыпаться, а кладка – разрушаться. Вот как раз с целью защитить стены и устанавливают парапеты.
Сами профили нередко используются в качестве громоотводов. Для этого их заземляют, сами профили выбирают из довольно толстого металла с фальцевым или клеммовым соединением, высокотемпературной пайкой, сваркой или резьбовыми соединением. Но в России официального разрешения на использование металлического парапета в качестве громоотвода пока нет, как и во многих других странах.
Что такое, по сути, молниеотвод? Это металлическая деталь, которая перехватывает на себя разряд молнии не позволяет сооружению контактировать с высокотемпературным каналом. И любой молниеотвод должен включать в себя три главных элемента: приемник молнии, токоотвод и заземление.
Согласно российскому законодательству,молниеотвод может быть из стали, алюминия или меди с толщиной 50, 70 и 35 мм2 соответственно, и минимальной толщиной не менее 0,5 мм.
При этом для молнии не служат препятствием ни слой пластика до 1 мм, ни слой антикоррозионной краски и даже асфальтового покрытия до 0,5 мм. В принципе, металлический парапет отвечает этим требованиям, если под ним нет горючей строительной конструкции. Но нередко его делают из других материалов тоже:
Устройство
Требования к устройству данного узла регламентированы строительными нормами, соображениями практичности и безопасности.
Схема плоской крыши с парапетом в разрезе:
Требования СНиП
Строительные нормы (СНиП 21-01-97, ГОСТ 25772) относят к парапету заградительные конструкции из кирпича, бетонных плит, газосиликата или металла, закладываемые по периметру плоских крыш в одной плоскости с несущими стенами.
Отказ от этой конструкции допустим лишь для неэксплуатируемых крыш частных домов с высотой до 7 м, в остальных случаях по краям размещаются невозгораемые, защищенные от влаги и утепляемые конструкции высотой от 60 см и выше (без учета толщины самого пирога).
Узлы примыкания
Стандартная конструкция включает:
- Непосредственно ограждение – выступ стеновой плиты, кладку из кирпича или других блочных материалов.
- Галтель или кровельный клин, обеспечивающий плавный переход изоляционных прослоек между горизонтальной и вертикальной поверхностью. Данный элемент закладывается путем монтажа треугольного бруса, пропитанного антисептиками, или влагостойкого утеплителя. В ряде случаев галтель формирует цементный раствор.
- Гидроизоляционный фартук, защищающий внутреннюю сторону парапета и слои пирога от промокания, фиксируемый на клей или прижимными планками в заранее подготовленных канавках.
- Защитный козырек с капельником или без него, монтируемый поверх гидроизоляционной прослойки с нахлестом или усиленной герметизацией швов. Элемент подвергается значительным атмосферным и влажностным нагрузкам, чем выше будет его прочность и защита от коррозии, тем дольше прослужит парапет и плоская крыша.
Это проявляется в заходе нижнего паро- или гидроизоляционного слоя на вертикальные стенки на 150 мм и более (но не меньше толщины утеплителя) или промазке этой зоне мастиками, заложении «теплого» или как минимум не накапливающего конденсат кровельного клина и последующем закрытием внутренней стенки парапета фартуком.
Материалы изготовления
Сырье для изготовления парапетов выбирают исходя из того, какой материал применялся при постройке здания.
Самые популярные в сфере строительства – это металлические парапеты. Изготавливают их из оцинкованной стали и металлопрофиля. Металл имеет главную особенность – пластичность, благодаря специальному оборудованию можно получить практически любую форму.
Оцинкованная сталь может быть со слоем полимера или без него. Материал весит немного – от 2.5 до 7 кг 1 погонный метр, толщина листов – 0.55-1.2 мм. Медь и алюминий для этого применяют довольно редко, так как их стоимость слишком высокая. Подобные металлические ограждения должны оснащаться поручнями и выдерживать минимальную нагрузку 0.3кН/м. А также любая система, сконструированная из металла, имеет подкосы, стойки и отгибы. С помощью последних парапет устанавливается на кровлю. Фрагменты соединяются между собой фальцевым методом. Места соединения обязательно закрываются заглушками и обрабатываются герметиком.
Довольно распространены и смешанные конструкции, то есть металл и покрытие парапета. Например, на кирпичное или бетонное здание арматурные стержни заранее монтируются в кирпичную кладку или бетонное основание.
Не менее распространены кованые конструкции. Такое ограждение выглядит более эстетично и имеет долгий срок службы.
Бетонные и кирпичные парапеты более экономичны и просты в монтаже, но требуют периодической профилактики для поддержания внешнего вида. Обычно используются для оборудования дорог и при постройке частных домов.
Укрывная крышка парапета может быть выполнена из натурального природного камня, обычно для изготовления берется гранит. Каменное ограждение обладает большей твердостью, устойчиво к морозам, истираемости, влагопоглощению, механическим повреждениям. При монтаже подобного ограждения следует помнить о том, что материал имеет довольно большой вес.
Есть и недостатки.
- Низкая морозостойкость. В условиях холодной зимы пластиковые панели устанавливать не рекомендуется.
- Возможно появление различных деформаций при длительном воздействии солнечных лучей.
Сэндвич-панели – многослойные строительные материалы, сочетающие в себе множество положительных свойств. Парапетное ограждение из сэндвич-панелей можно смонтировать практически на любом малоэтажном коммерческом или промышленном здании. Материал легок в монтаже, имеет невысокую стоимость и долгий срок службы.
Парапеты из дерева используются в основном для защиты оград и заборов. Деревянные панели не так востребованы ввиду своей недолговечности. Используются для подобной конструкции в основном профилированный брус или две доски, сбитые под прямым углом. Некоторые умельцы изготавливают деревянные парапеты своими руками из бросовых материалов, например, из поддонов.
Устройство без ограждения
Частные и малоэтажные коммерческие постройки с облегченными неэксплуатируемыми плоскими крышами зачастую возводятся без парапетной стенки или имеют небольшое аттиковое ограждение из 2-3 рядов кирпича. В первом случае по периметру крыши без проблем монтируются наружные системы водосбора, во втором – пирог лучше защищается от промерзания.
Требования к обустройству участков примыкания или краев крыши при этом не смягчаются, а в ряде случаев – усложняются. Узел по-прежнему нуждается в утеплении, закрытии гидроизоляционной прослойкой и усиленной защите от осадков и ветра.
Способы и места крепления
При небольшой высоте ограждения рекомендуется:
- Заложить галтель из цементного раствора или приклеить к стенкам кровельный клин из уплотненного пенопласта.
- Закрыть участком примыкания гидроизоляционным фартуком с шириной от 150 мм, приклеиваемым на герметик или горячую мастику.
- Защитить парапет уголком из стали с хорошей антикоррозийной защитой с длиной секции в пределах 40-45 см и нахлестом каждой от 10-15 см.
- Промазать все стыки и каря герметиками.
При полном отсутствии парапета утепляющая прослойка пирога плоской крыши закладывается над несущими стенами (предварительно утепленными и облицованными, что важно!). Края конструкции защищаются парапетной планкой, монтируемой с теми же нахлестами и герметизацией
Отдельного внимания заслуживают плоские крыши с металлическим ограждениями. При планировании интенсивной эксплуатации кровли конструкции должны закрепляться на внутренней стенке небольшого парапета или как минимум упираться в нее. При отсутствии такой возможности металлические стойки фиксируют к узлам перекрытия, но не к мягким слоям пирога.
Технические требования и строительные нормы
При минимальном или нулевом угле наклона металлический парапет способен выдерживать повышенные атмосферные нагрузки.
Современные парапеты изготавливают из меди, алюминия и титан-цинка. В зависимости от материала изготовления выбирается способ соединения профиля: клепка, двойной фальц, сварка и высоко- или низкотемпературная пайка.
Для медного профиля необходима установка карниза размером от 50 мм. Отдельно также отметим титан-цинк, для которого есть свои правила монтажа: монтаж с уклоном не менее 3°, и до 15° нужно укладывать разделительный слой с функцией дренажа.
В России встречаются редко, но все же бывают деревянные парапеты. Естественно, поверх их тоже необходимо устанавливать крышку, но на этот раз – с антиконденсатной супердиффузной мембраной. Для этого нужно установить планки, на которые будет крепиться верхнее покрытие. Далее на угол укладывают часть мембраны.
Теперь по бокам парапета также устанавливают металлические планки, которые будут защищать дерево. Из металлического листа (в этом случае подходит титан-цинк) делают крышку:
Чтобы соединить профили парапета встык, нужен стоячий, двойной или лежачий фальц, а также планки-накладки. За рубежом одни правила обустройства парапета рекомендуют соединять углы аттиков сваркой, или же вырезать углы аттика из единого полотна, а другие говорят о том, что из двух частей делать только внутренние углы. Одним словом, в какой-то степени допустим и тот, и тот вариант.
Главное только учитывать линейное расширение и сжатие металла, ведь парапет находится под открытым небом, и больше всего из всех конструкций дома накаляется в жару и стремительно теряет температуру в мороз.
Поэтому, если вы закрепите парапет крыши слишком жестко, например, при помощи стоячего фальца, или прямо расположите металлические профили на край крыши, то искажений материала не избежать.
Вот почему, если уже применена техника стоячего фальца, нужно также применение накладывающихся стыковых планок и компенсаторов:
Требования СНИП
Согласно строительным нормам, парапет в обязательном порядке устанавливают на строениях больше 10 метров в высоту и со скатом до 12 градусов. В случае большего уклона кровли конструкцию устраивают и на домах меньшей высоты. Кроме того, декоративные парапеты могут ставиться на зданиях с плоской крышей и небольшой высотой, поскольку выполняют эстетическую функцию, а не только имеют практическое назначение.

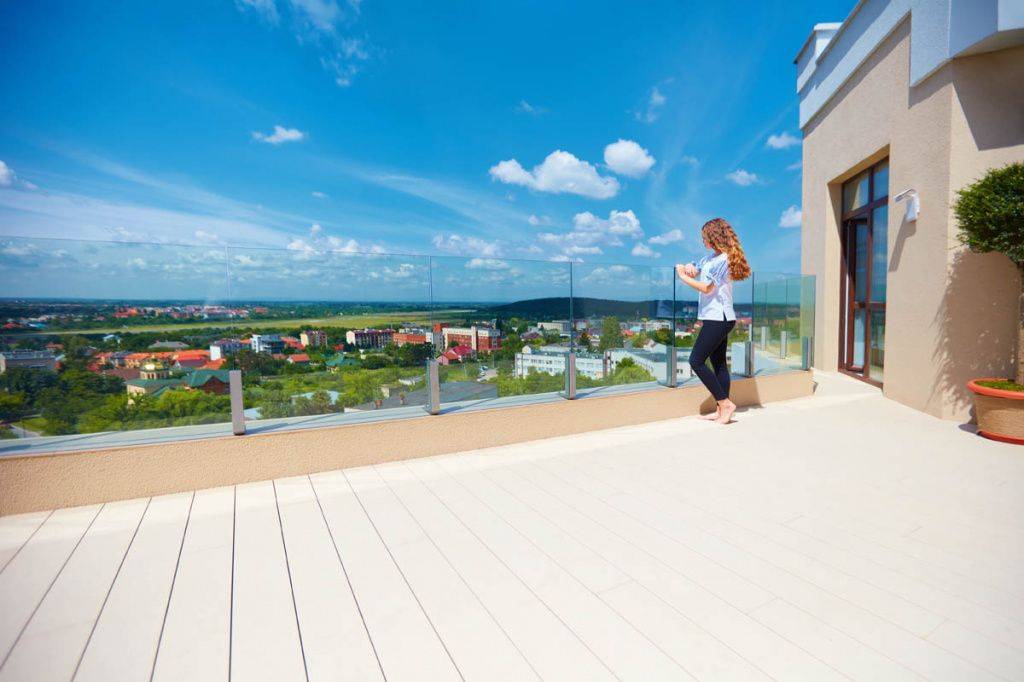

Парапет с перилами из закаленного стекла – прочно и красиво Источник www.marshalls.co.uk
Один из важных параметров – высота парапета на плоской кровле; СНИП определяет значение в 45 см, в то время как максимальный размер равен 1,2 метра. Необязательно делать парапетную конструкцию на крыше, если она не является эксплуатируемой, т.е. наверху не устроена обзорная площадка, прогулочное место и иные сооружения. Если кровля эксплуатируется как место отдыха, часть летнего кафе, парапет делают высотой от 120 см, чтобы обезопасить людей от случайного падения.
Назначение конструкции
Установка парапета возможна на любой кровле независимо от ее размеров, степени наклона, формы и материала изготовления. Основные функции изделия:
Защита людей, которые гуляют по крыше, выполняют там строительные работы или ремонт, от падения на землю.
Удержание сползающих под своим весом снеговых масс, их единовременного обрушения, способного нанести вред жизни и здоровью прохожих, а также имуществу.
Визуальная маскировка трубопроводов, воздуховодов, охлаждающего оборудования и иных предметов, которые ухудшают внешний вид строения.
Дополнительное сопротивление сильной ветровой нагрузке, что особенно важно в регионах с суровым климатом.
Улучшение гидроизоляционных свойств кровельной конструкции, защита стыков от протекания.
Возможность создания безопасной и красивой смотровой площадки, если крыша имеет плоскую конструкцию с нулевым углом наклона.
Грамотно установленный парапет на кровле позволит защитить конструкцию от осадков, ураганного ветра и иных внешних воздействий, а также станет декоративным украшением самого здания.

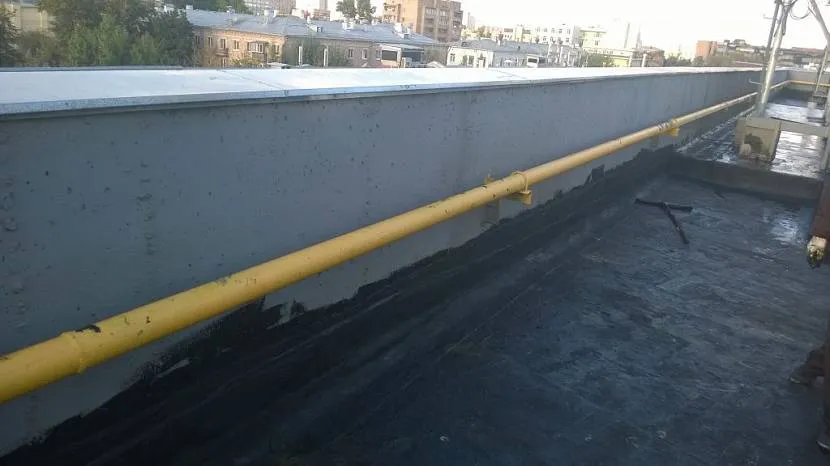

Если парапет является частью стены, то на него крепят даже газовые трубы Источник kak-sdelat-kryshu.ru
