Электромеханический замок бывает врезной и накладной.
Для его функционирования используют специальные приспособления: электронные ключи, таблетки, магнитные карты. Существуют модели, открываемые дистанционно.
Для блокировки электромеханического устройства в нем имеется ригель или соленоид. Дополнительные элементы системы защиты подключается отдельно. В комплектацию входит:
- набор ключей;
- ответный элемент;
- цилиндр замка;
- корпус.
Следует обозначить преимущественные характеристики электромеханических замков в сравнении с обычными устройствами. Можно выделить следующее:
- Большой срок эксплуатации.
- Надежность. Даже если нет электричества замок нелегко открыть.
- Для дополнительного управления можно использовать аккумуляторную батарейку.
- Хорошо взаимодействует с видеодомофоном и иными механизмами, которые обеспечивают безопасность.
- Электромеханическое запирающее устройство можно смонтировать самому.
Обычно электромеханическое устройство открывается методом нажатия на кнопки. Чтобы сделать его еще более удобным, хозяева устанавливают на дверь систему управления замком дистанционно. В этой ситуации калитка открывается после воздействия определенного сигнала, подаваемого управляющим пультом. Это очень удобно, когда у домовладельца имеется машина, и дабы все время не выходить из нее, достаточно находясь в автомобиле открыть ворота.
Различают замки четырех принципов функционирования:
- Моторные. Механизмы оснащены маленькими электродвигателями. Бывают замки с несколькими ригелями, для повышения безопасности. К примеру, в дневное время применяется один, ночью – два или более.
- Электрозащелки. После того как фиксатор разблокируется, под влиянием электричества происходит срабатывание механизма.
- Соленоидные. Ригель осуществляет движение под магнитным воздействием.
- Электроблокирующие. Здесь также применяется специальный ключ либо магнитная карточка.
Уход за механизмом
Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.
Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.
Фото: использование Wurth HHS-2000 для смазки замочной скважины
Зимой надо смазывать металлические детали специальным маслом.
ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.
Подключение кабеля
Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.
Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.
Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.
Укладка провода в металлорукав с ПВХ изоляцией
Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.
Критерии выбора
Замок подбирают с учетом следующих данных:
- Типа защищаемого помещения.
- Проходимости.
- Условий эксплуатации (температуры, влажности, класса объекта по взрывоопасности).
Для мест с большой проходимостью лучше подходят соленоидные замки. Частное жилище и прочие объекты, где двери открываются относительно редко, правильнее защищать устройством моторного типа. Электроблокировки чаще всего располагают на калитках, защелки — на внутренних дверях помещений с пониженными требованиями к безопасности.
Отказобезопасные замки (нормально открытые) устанавливают на путях эвакуации большого количества людей: на входе в подъезд многоквартирного дома или общественное здание. Тогда в случае аварии жильцы или посетители смогут беспрепятственно покинуть помещение.
На прочих объектах монтируют нормально закрытые замки: при отключении электроснабжения территория останется недоступной.
В помещениях с высоким классом взрывоопасности, например на элеваторах, используют запорные устройства из композитных материалов. Они не содержат металлических деталей.
Замок подбирают с учетом типа защищаемого помещения и проходимости.
Электромеханические замки делятся на 2 вида в зависимости от того, как подведено электричество:
- Непосредственно к мотору или блокиратору.
- Через ригель.
Во втором случае кабель подводится к неподвижной части дверного блока и потому служит дольше.
Рекомендуется обратить внимание на дополнительные функции, например:
- Блокировку внутренней кнопки для открывания замка. Если она активирована, никто не сможет покинуть помещение.
- Режимы день/ночь. Во втором случае вылет ригеля уменьшается почти в 2 раза.
- Переключение типа между нормально открытым и запертым.
Перед приобретением электромагнитного замка уточняют следующие характеристики:
- Усилие на отрыв. У большинства запоров составляет 100-1000 кг с шагом в 50-100 (кг). Специальные модели удерживают полотно с большей силой.
- Остаточную намагниченность. Усилие удержания обусловлено неполным погашением поля после разблокировки замка.
Остаточная намагниченность не должна превышать 2 кг, иначе дверь будет тяжело открывать.
Обзор производителей
Сегодня электронные замки изготавливает множество производителей. Среди этого большого количества можно выделить несколько проверенных заводов-изготовителей, которые отличаются высоким качеством своей продукции.
CISA
Самым популярным изготовителем различных конструкций замков для калитки с электроприводом считается компания CISA. Запорные устройства этой фирмы не нуждаются в постоянном электропитании. Им требуется лишь импульс, чтобы открыть или закрыть калитку.

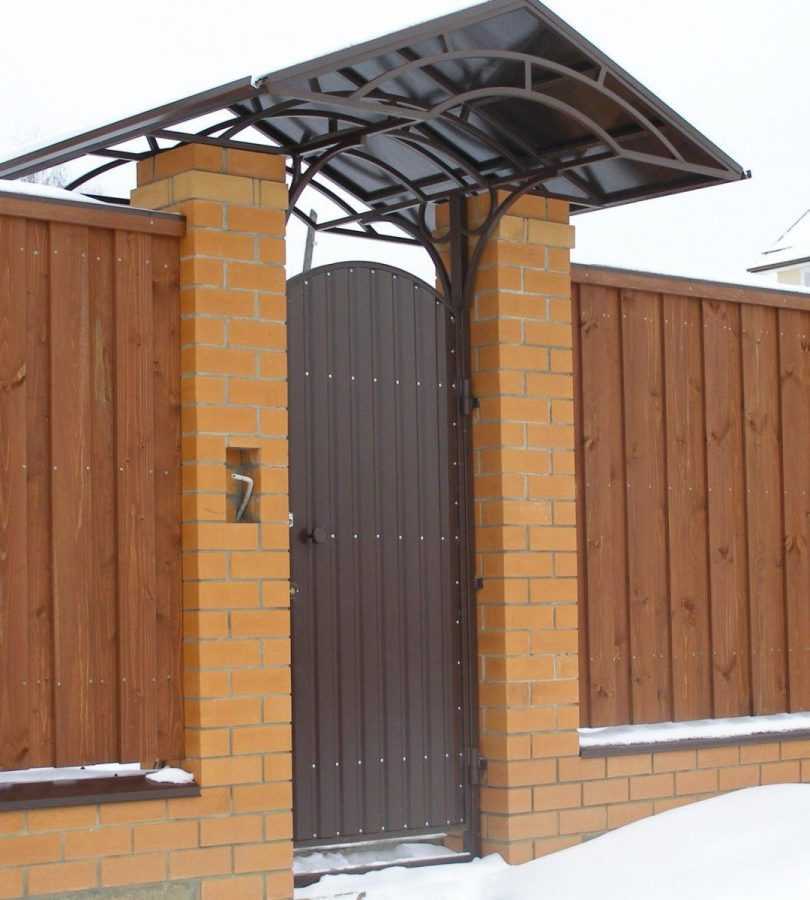

Вариант для калитки на даче
Комплектация для любой модели стандартная. Электрическую систему необходимо покупать отдельно. Электрозамок CISA можно приобрести на сайте «Авито».
Выбор изделий довольно большой, причем стоят устройства не очень дорого (к примеру, накладная модель 1A731.00.0 стоит от 7200 руб.). Особенностью является то, что во время отсутствия электроэнергии все устройства можно открыть механическим способом.
Переговорное устройство
Mingyang
Завод-производитель сделал упор на повышенную работоспособность и комфорт во время эксплуатации своей продукции. Чаще всего изделия представлены электрозамками с пультами д/у, а также стационарными домофонами.
Falcon Eye
Любой вид электрозамков этого производителя совместим с разными домофонными системами, видеокамерами и сигнализациями. Сила на прочность: от 500 кг. Температурный режим: от −40 до +50 градусов.
Falcon eye
Niedzwiedz lock
Блокиратор JoyLock используется для автомобилей с электронной коробкой передач. Он представляет собой электрозамок с джойстиком. Сделан замок из стали толщиной 4 мм.
Уникальность состоит в том, что не требуется профессиональный монтаж. Всю конструкцию замка можно устанавливать своими руками.
Защелка на калитке
«Шериф»
Эти замки используются в качестве безопасности в сейфах и терминалах самообслуживания. Очень надежные, имеют самую совершенную систему от взлома.
Способы крепления
Вы должны заранее определить, как вы хотите взаимодействовать с замком и что для вас будет удобным. В общем смысле, вы можете:
- Запирать замок с обеих сторон или только с одной;
- Купить дешевый замок или более дорогой аналог. По-большому счет, цена может расти, постоянно дополняясь новыми характеристиками;
- Открывать традиционным способом с помощью ключа или же с помощью пульта управления.
Самым привычным навесным замком является модель «амбарного типа». Все вы помните эти увесистые, монолитные куски железа, которые порой даже в руках было тяжело держать.
Отличались долговечностью работы, сегодня модельный ряд их пополнился кодовыми образцами, в дополнение к обычным цилиндровым. Плюсов у них достаточно много, например, невысокая стоимость и простота в установке. Купили навесные петли (в простонародье «ушки»), прикрепили их к калитке и замок можно вешать.
Правда оценивая достоинства данного образца, не стоит обходить и его минусы:
- Замок на металлическую калитку такого типа легко можно срезать болгаркой или банально выломать ушки ломом. Подобное происходит достаточно часто и не стоит об этом забывать. Добавьте и то, что как правило сложность замка у такого типа не отличается высокой сложностью;
- Калитка не зафиксирована при использовании такого замка, и если дверь ворот легко подпирается штырем, ваша калитка всегда будет иметь небольшую щель;
- Такой замок — это красная тряпка, своеобразный сигнал того, что дома никого нет. Злоумышленники таким образом могут вычислить, когда вас не бывает на месте;
- Отрыть их можно только с обратной стороны, что не очень удобно.
Сегодня замки такого типа применяют на территории, за которой есть пристальный контроль, например гаражах, сараях, или же запирая дверь изнутри, как дополнительная защита на ночь.
Комфортное открывание уличной двери
Для создания комфортного открывания уличной двери был изобретен дистанционный замок. Помимо того, что с таким устройством вы сможете без проблем открыть дверь, не выходя из помещения, с его помощью обеспечивается относительно надежная защита участка.
В устройстве беспроводного замка объединены механическая и электронная части. В комплекте такого вида устройствах, соответственно, два типа ключей. Один из них ничем не отличается от ключей обычных запирающих устройств, он открывает механическую часть, а другой – электронный, внешний вид которого представляет собой таблетку или карту.
Основным отличием электромеханического устройства является наличие электрической системы, которая обеспечивает дистанционное управление ним. Принцип действия основан на том, что один из ригелей замка воздействует на пружину, находящуюся в замке. Запорный ригель попадает в паз каркаса калитки, где находится ответная часть механизма. Внутреннее открывание осуществляется кнопкой, а внешнее – с помощью ключей или же пульта.
Дистанционное управление осуществляется путем подачи напряжения по сигналу беспроводного пульта, что позволяет открывать конструкцию, находясь на определенном расстоянии. А в случае отсутствия электричества, замок снаружи открывается ключом, а изнутри – кнопкой. На таком принципе действия электронных устройств основана большая часть предлагаемой рынком продукции.
Виды электрозамков на калитку
Все необходимые составляющие для контроля доступа через домофон и электромеханический замок уличной двери
Благодаря увеличению спроса на замки такого типа, производители радуют потребителя их широким ассортиментом. Именно поэтому, сегодня существует возможность выбрать электрозамок на калитку по вкусу:
- Электромагнитный замок на калитку. Устройство самое простое из всех рассматриваемых видов. В металлический корпус помещается сильнейший магнит с обмоткой, удерживающий ответную пластину. Такой замок легко устанавливается своими руками, а риск его поломок сводится к минимуму. Единственная, но очень важная его особенность – необходимость непрерывной подачи электричества для того чтобы дверь оставалась закрытой.
- Электромеханический вариант. Эти устройства очень напоминают самые обычные механические запорные устройства. Он состоит из рычажков, ключевого цилиндра и электромагнита, позволяющего функционировать системе. Со стороны улицы замок можно открыть ключом, а изнутри – с использованием кнопки или домофона.
- Электромоторный замок. Очень похож на предыдущий тип устройства, не считая того, что здесь используется маленький электромотор для приведения механизма в действие. Такое устройство может прослужить длительное время благодаря возможности плавного закрывания. К тому же они могут быть установлены своими руками.
По своей конструкции замки могут быть поделены на накладные и врезные. Первые практические не отличаются от обычного накладного запорного устройства. Неожиданное отключение электричества не вызовет серьезных проблем, так как цилиндр для открытия двери находится снаружи. Врезной замок может быть применен как на дверях входных, так и на автомобильных воротах.
Особенности запоров электромеханического типа
От классического механического замкового устройства уличный электромеханический замок отличается тем, что имеет в себе части, функционирующие от электричества. Именно эта особенная составляющая изделия помогает манипулировать механизмом. Управление таким замком осуществляется при помощи магнитных карт, специального приемника для ключей или путем набора на клавиатуре особого кода.
Электронная часть, получив нужный сигнал, осуществляет разблокировку механической части. Установка электромеханических замков актуальна как для левосторонних, так и для правосторонних створок.
Смонтированный на калитку электромеханический замок Такой замок на калитке может открываться в любую сторону: внутрь или наружу
Поэтому при покупке изделия необходимо обратить внимание на его модификацию. Корпус замка также может иметь разнонаправленную ориентацию (право или лево), что следует учитывать
Запорные устройства имеют разные принципы блокировки:
- Электрическая защелка;
- Электроблокировка;
- Моторная блокировка;
- Соленоидная блокировка.
Электрическая защелка
Электрозащелка удобна в том случае, если калитку периодически оставляют незапертой. Это актуально для дачных участков и садоводческих товариществ, где в сезон работы на огородах нет нужды постоянно запирать калитку. Электрическая блокировка-защелка деблокируется при подаче к устройству напряжения.
В закрытом состоянии электроблокирующий запор обеспечивает калитке надежную фиксацию.
Моторная блокировка
Главная особенность запорных приспособлений моторного типа — это электродвигатель. Если изделие закрыто, то его ригель отжать невозможно, так как в таком положении на защелку оказывается постоянное сильное давление. В некоторых замках с моторной блокировкой возможно сочетание нескольких защелкивающих частей. Многие предпочитают применять днем одну защелку, а по ночам задействуют все планки, которые имеются в составе электромеханизма.
Соленоидная блокировка
В защелкивающей блокировке соленоидного типа для осуществления движения ригелей применяются электромагнитные поля. Такой запор наиболее предпочтителен для ворот со встроенной калиткой.
Монтаж изделия
Перед установкой электрозамка подробно ознакомьтесь с инструкцией. В ней детально описаны: поэтапная установка и схема подключения устройства. Изучение инструкции необходимо, так как вследствие ошибочных действий можно повредить некоторые элементы замка.
Начинается монтаж наружного замка с разметки отверстий, путем прикладывания его к месту крепления. Маркером помечаются места для сверления отверстий.
Затем посредством дрели высверливаются отверстия, и с помощью крепежа замок устанавливается на калитку.
Если электромеханический замок внутреннего типа, то для начала необходимо выпилить болгаркой выемку в торце двери, соответствующую размерам замка.
Затем производится разметка отверстия для вхождения ригеля. Металлическая ответная планка поможет облегчить этот этап. Приложите ответную планку к месту крепления. Выровняйте ее таким образом, чтобы она находилась непосредственно напротив замка и отметьте место под ригель
Далее отмечаются места отверстий крепления ответной планки. Высверливаются отверстия, вырезается место под ригель. Планка прикрепляется шурупами на нужное место.
Электросхема подключения электромеханического замка
Схема для ввода в эксплуатацию электромагнитного замка с контроллером
Это устройство чаще всего используют в подъездах многоэтажных домов, офисах, на промышленных объектах и в крупных магазинах. Хотя некоторые хозяева загородных домов, тоже применяют электромагнитный замок.
Принцип действия устройства таков: ток подается на электромагнитную катушку, в процессе чего образуется магнитное поле. Пластина, закрепленная на двери, притягивается и удерживается силой магнита. Отключение и подача тока на катушку, обеспечивается контроллером. Открыть дверь можно при помощи специальной карточки и кодового ключа.
Подключить такое устройство не сложно. Замок устанавливается на двери, а недалеко от него в специальной коробке помещают контроллер. Схема подключения изображена на фото.
Схема подключения электромагнитного замка с контроллером
Основной контакт вызывной панели подсоединяется к кнопке «выход». При функционировании устройства, контроллер определяет срабатывание реле, после чего он подает сигнал на разрыв электромагнитной цепи, и двери открываются.
Чего нельзя делать при врезке замка
Чтобы запирающее устройство служило долго, легко открывалось и закрывалось при эксплуатации, установку запора надо выполнить правильно.
- Работы по монтажу нельзя проводить в морозные и дождливые дни. Атмосферные осадки могут отрицательно воздействовать на срок службы запорного механизма.
- Нельзя пользоваться при распиле корпуса обычными дисками болгарки. Чтобы не повредить поверхность забора, надо работать с таким диском, который соответствует материалу ограждения.
- Выемка для установки не должна быть больше размера запора. При большом размере отверстия сердцевина замка будет проваливаться, дальнейшее закрепление будет невозможным.
Следовательно, главная ошибка при врезке любого замка – выемка с неправильным диаметром отверстия для установки запирающего устройства.
Выбираем монитор и панель вызова
К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:
- кнопки записи изображения;
- кнопки позволяющие программировать камеру;
- включать подсветку пространства перед калиткой и прочее.
Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.
Подбираем инструменты и комплектующие – готовимся к монтажу системы
После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.
Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.
- Бокорезы и плоскогубцы;
- плоские и крестообразные отвертки разных размеров;
- паяльник с припоем;
- электродрель и сверла;
- вольтметр или мультиметр.
Подключаем электромеханическое запирающее устройство с видеодомофоном
После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.
- Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
- К вызывной панели необходимо подключить замок согласно указанной схеме.
- Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
- Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
- Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.
Монтаж кабеля для видеодомофона
Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.
Как правило, она ставится со стороны замка, а не со стороны петель калитки.
Ошибка №2
При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.
К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель – КСПВ.
Рекомендуемая глубина траншеи 0,7м.
Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.
Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.
Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.
Проход в фундаменте и через стены делайте через защитную гильзу.
Ошибка №3
Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.
Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.
При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.
Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.
Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.
Ошибка №4
После прокладки кабель в обязательном порядке должен быть закопирован.
Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.
Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.
Общие сведения
Электрозамки имеют множество достоинств, которые присущи лишь им за счет надежной системы, а также по принципу работы. Сегодня существует большое количество конструкций различной комплектации.
Особенности конструкций
Принцип работы электрозамков довольно простой. В роли запирающего механизма замка выступают защелки в виде штырей, в закрытом состоянии плотно выжимающиеся пружинами в паз, который находится с противоположной стороны, этим самым запирая калитку или ворота.
Электромагнитный вид замка
Во время открывания, когда нажимается кнопка пульта, производится прикладывание пластикового ключа, нажимается стационарная кнопка. Либо это кодовый замок, в котором система оттягивает запорные штыри, сжимая пружины. Затвор расположен под определенным углом, так калитка может закрываться в автоматическом режиме.
Принципиальная схема для подключения электрозамка своими руками
Наиболее эффективной является система, которая имеет несколько режимов. Ночной обеспечивает надежное закрывание калитки, дневной позволяет управлять воротами, не выходя из дома. Используются эти системы для ворот в гараже, входной калитки и двери.
На калитке
Комплектация
Зачастую замок с электроприводом продается одновременно с видеодомофоном. Он встроен в конструкцию. Это довольно удобно и дает возможность сэкономить на приобретении домофона и замка по отдельности.
Электромеханический вид устройства для калитки
Преимущества и недостатки
Конструкция, которая объединяет надежность механики и удобство электронной системы, имеет множество преимуществ.
Основные достоинства электрозамка:
- Сложность взлома. У многих моделей электрозамков отсутствует скважина для ключа. Соответственно, злоумышленник не сможет определить, к какому виду относится эта конструкция.
- Устройство не заедает. Открытие и закрытие электрозамка производится очень легко.
- Продолжительное время эксплуатации. В отличие от механических аналогов время службы электрозамка в 2 раза больше.
- Бесшумная работа.
- Конструкцию и монтаж электрозамка можно комбинировать с разными системами охраны.
- Возможность дистанционного открытия замка.
- Может устанавливаться на любые полотна дверей (профнастил, дерево, металл).
Вариант из магазина
Недостатки:
- для нормального функционирования требуется постоянная подача электричества;
- электрический замок на калитку сложней в монтаже в отличие от механического;
- у многих моделей замков ригель находится снаружи, об который можно случайно зацепиться;
- уличный замок желательно накрыть козырьком, в противном случае пониженная температура и атмосферные осадки вызовут сбои в работе;
- цена электрического замка выше в отличие от механического. К этой стоимости нужно добавить постоянный расход электричества.
Cisa
Устанавливаем электромеханический замок на калитку
Если у вас еще нет на калитке электромеханического запорного устройства, но есть желание его установить, и к тому же сделать это самостоятельно, то первое с чего нужно начать так это с самой калитки.
Хорошо если калитка новая, нормально и без усилий открывается/закрывается, установлена ровно, без перекосов.
Если это не так — все эти проблемы нужно предварительно устранить, перед тем как начинать монтаж.
Если с самой калиткой всё нормально — подготавливаем инструменты для работы.
Основные приборы для монтажа:
- электродрель;
- набор отверток.
Теперь самое важное! Внимательно ознакомиться с инструкцией, прилагаемой к замку. В ней могут быть указания, как по самому замку, так и к особым условиям по его креплению
После того как определились с местом установки на самой калитке соблюдаем последовательность работ.
- Достаем запорное устройство из коробки и прикладываем к тому месту, где оно будет установлено.
- Маркером намечаем на дверном полотне точки крепления.
Дрелью проделываем отверстия.
Зазор между замком и ответной частью на косяке должен быть выдержан в диапазоне 4–6 мм.
- После того как просверлены отверстия, сам замок крепим на место.
- Так же внимательно и тщательно крепится ответная часть.
- Проверка работы механизма. Язычок замка должен легко и без заеданий входить в ответную часть.
Теперь осталось выяснить, как подключить. Для этого необходимо проложить провод. Он идет от электрощитовой сборки до разъема в замке.
Схема подключения должна отвечать двум условиям:
- надежность;
- простота исполнения.
После прокладки кабелей и подключения замочного устройства подается электропитание.
Тестовое испытание состоит из проверки работы входной калитки. Запорный механизм должен четко реагировать на подаваемые команды.
И только теперь работу по монтажу замка с дистанционным управлением можно считать законченной.
Этапы установки электрического замка своими руками
Монтаж запорного устройства производят в следующей последовательности:
На дверном полотне делают разметку. Обозначают местоположение замка и крепежных отверстий. Качество монтажа зависит от точности разметки.
- Выполняют отверстия под крепеж.
- Прикручивают запор к двери.
- Обмазывают торец ригеля мелом и закрывают дверь. Затем переводят запорное устройство в положение «заперто».
- По отметине от засова определяют местоположение ответной планки на дверной коробке.
- Если установка производится в деревянную дверь, в косяке стамеской выбирают материал. Затем прикручивают ответную планку.
- Устанавливают дополнительное оборудование. Контроллер лучше расположить на стене вблизи двери — так, чтобы устройство не мешало ее открыванию. Блок питания размещают рядом с источником напряжения. Кнопку устанавливают у замка на неподвижной части двери, считыватель данных — с наружной стороны.
- Прокладывают и подсоединяют к оборудованию провода. Адаптер подключается к сети кабелем ВВГнг с жилами сечением по 1,5 кв. мм. Коммутация контроллера и другого оборудования производится проводами сечением 0,5 кв. мм. Все линии прячут в стену или в короба.
- Включают преобразователь тока в сеть и проверяют работоспособность замка.
- Программируют ключи. Порядок действий приводится в инструкции к изделию.
Если монтаж производится на калитку, к ее каркасу приваривают 2 поперечных элемента из трубы прямоугольного сечения. Они нужны для крепления замка.
Компании-производители
Сегодня электромеханические замки изготавливает множество компаний. Естественно, из этой массы выделяется только несколько надежных производителей, которые можно купить в сети магазинов «Леруа Мерлен».
В магазине
Наиболее популярные из них:
- Iseo изготавливает уличные замки, а также сопутствующую им продукцию. Их электромеханические запорные системы выдерживают большие диапазоны температур в отличие от конкурентов, поскольку они делают замки для регионов с суровыми климатическими условиями.
- Замки для калитки Cisa созданы для обеспечения повышенной степени защиты придомовой территории. Производитель сделал акцент на стойкость к взломам. Изделия все время совершенствуются и отвечают всем требованиям.
- Компания Doorhan специализируется на комфорте эксплуатации замков и продолжительной работоспособности. В комплекте находится пульт управления или видеодомофон.
- Фирма Falcon Eye производит замки для людей, которые любят устанавливать современное новое оборудование. Устройства Falcon Eye совместимы с разными сигнализациями, видеокамерами и домофонами.
- Электромеханические закрывающие устройства Tantos используются для уличных калиток с возможностью открывания вручную или пультом. В частности, для одновременной работы с видео- и аудиодомофонами.
Также можно выделить популярные модели замков: Atis lock iso 9001, Fort el-101, Corn Rustic Oak, «Абла».
Doorhan
Электромеханический замок – правильное решение для придомовой территории. Отличие этих механизмов для калитки состоит в том, что они гарантируют защиту от проникновения злоумышленников.
Эксплуатация запорных устройств
Если производится установка систем управления калитки, врезные электромеханические конструкции практически не применяются. Обусловлено это сложностью врезки замка, а также трудозатратами при проведении монтажа. Такой элемент, как домофон, чаще всего ставят сотрудники компаний, где он был приобретен.
Накладной запор с защелкой
Чтобы электромеханические защелки для калиток служили продолжительное время, требуется регулярно производить осмотр, выполнять требуемое обслуживание.
Так как установленный замок все время подвержен действию осадков, нужно периодически проверять его работу, производить ремонт.
Для защиты замков от дождя многие домовладельцы крепят специальный кожух. Таким способом можно продлить время работы конструкции без постоянного осмотра.
Защелка
Разновидности
По способу монтажа существует два типа моделей:

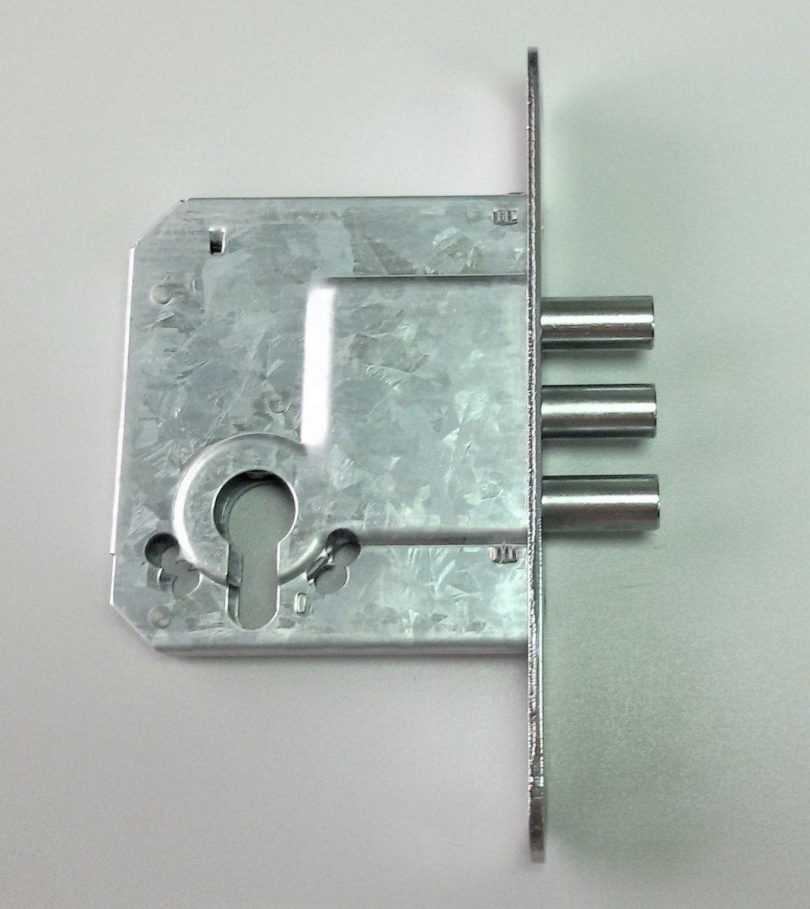

- Врезной. Устанавливается непосредственно в дверь;
- Накладные. Размещается на конструкции, путем наложения главного элемента на внутренний элемент полотна.
Также модели различаются в конструктивном плане:
- Самый распространенный вариант – один или несколько ригелей;
- Встречаются устройства с блокировочной кнопкой выхода;
- Без специальной клавиши.
Также различия касаются способа блокировки. В магазинах продаются модели с электрической блокировкой, когда закрытие осуществляется под воздействием фиксирующего элемента на механическую пружину. Соленоидный способ активирует работу ригеля из-за воздействия электромагнитного поля. Моторным вариантам характерно наличие небольшого моторчика, который приводит блокирующий механизм в движение. Также продается электрическая защелка, здесь движение происходит благодаря давлению на фиксирующую деталь, когда ручка приходит в движение.
Способ подключения электрозамка
Схема подключения замка электромеханического обычно входит в комплект запорного устройства. Если ее нет, стоит обратиться по месту приобретения. Этап подключения — один из самых важных. Стоит отнести к этому со всей ответственностью.
При отсутствии в комплекте комбинированного кабеля, следует его купить, предварительно узнав о модели в технической документации. Этот кабель одновременно передает звуковой и видеосигнал, что удобно для подключения, например, видеодомофона. Если он прокладывается в местах повышенной влажности, желательно пускать его по кабель-каналам.
Стандартная схема подключения электромеханического замка выглядит так:
- Замок соединяют с контроллером электрическим кабелем.
- Таким же образом к контроллеру подключают блок питания, а также кнопку вызова, считыватель карт, ключей.
- Блок питания подключают к электросети через ближайшую распределительную коробку.
- Проверяют работоспособность замка.
- При подключении замка вместе с домофоном к контроллеру подключают вызывную панель. А отвечающие и вызывающие элементы домофона соединяют между собой.
