Изготовление ворот для гаража из металла

Схемы, чертежи, расчеты

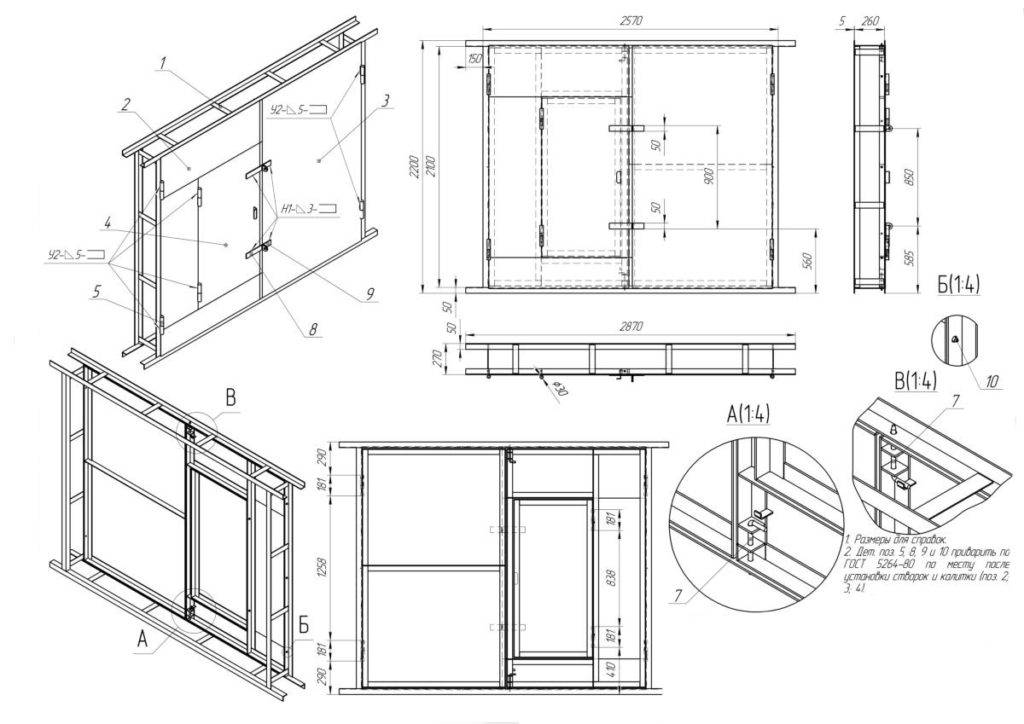

Чертеж гаражных ворот с калиткой

Чтобы конструкция была надежной, рекомендуется перед началом работ создавать эскиз будущих ворот. Для этого можно воспользоваться уже существующими схемами или спроектировать систему самостоятельно. На чертеже должны быть отражены габариты основных элементов. Трехмерную модель конструкции можно подготовить в графической программе

При этом надо учитывать важность расчета опор для рамы. Они должны иметь достаточную прочность и выдерживать массу раздвигающихся створок

Размеры ворот зависят от габаритов машины и ширины гаражного помещения. Дистанцию от рамы до корпуса авто нужно делать достаточно большой (минимум – 0,3 м с каждой из сторон), в противном случае возможны повреждения транспортного средства.

Если решено сделать на створке калитку, нужно заранее определить ее местоположение.

Распашные ворота

Разновидности

Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.

Всего разделяют три основных разновидности:

1. Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.
2. Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
3. Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.

Что ж, с типами распашных ворот мы разобрались. Выберите наиболее удобную конфигурацию, определитесь с размерами, сделайте чертеж. А мы расскажем, как правильно сварить распашные ворота.

Сварка каркаса

Для начала необходимо сварить каркас ворот. Под каркасом подразумеваются горизонтальные, вертикальные и поперечные металлические профтрубы, сваренные вместе и образующие створку. Да, каркас мы будем делать именно из профтруб, поскольку это недорогой и удобный вариант. В нашем случае каркас сваривается из труб 40х20 мм.

На момент сварки каркаса у вас уже должен быть готов чертеж будущих ворот, а также должны быть нарезаны и зачищены детали. Углы треб зарезайте под углом, чтобы потом их можно быть лучше состыковать.

Подготовьте ровную поверхность. Положите все детали в том порядке, как если бы они уже были сварены в створку. Состыкуйте заготовки, оставив между ними зазор не более 2 мм. Скрепите детали с помощью струбцин, проверьте плоскость с помощью ватерпаса.

Теперь можно приступать к сварке. Мы используем обычный бытовой инвертор. Электроды подбираются исходя из толщины стенки трубы и металла, из которого она сделана. При формировании шва рекомендуем сначала сделать две-три прихватки, и только потом сваривать детали воедино.

Необходимые материалы и инструменты

Здесь приведен краткий список комплектующих деталей и материалов, который каждый мастер может дополнить на свое усмотрение:

• стальной уголок – из него варится крепежная рама. Берем 75-й уголок, не меньше, на раме крепятся тяжелые створки, поэтому важна прочность и устойчивость;
• материал для створок – лист металлический оцинкованный, профилированный лист или дерево. Металл надежней, а древесина теплее, но требует пропитки антипиренами;
• петли – надежней и безопасней внутренние петли на подшипниках, не промерзают в морозы;
• запорная система – выбор ограничен только наличием денег, конструкций очень много;
• болгарка с кругом по металлу, дереву и для зачистки;
• профильная труба;
• рулетка и угольник;
• сварка;
• водяной уровень.

Работы лучше выполнять на столе или на открытой площадке, положив как подставку швеллера. До начала работ обязательно проверьте уровнем, чтобы поверхность была по одной оси (диагональ).

Типы ворот

Сейчас широко распространены воротные конструкции двух основных типов: это подъемно-поворотные и подъемно-секционные. Сейчас мы более подробно остановимся на каждом виде.

Подъемно-секционные ворота в гараж

Отметим главную отличительную черту таких ворот для гаража: их створку собирают из отдельных сегментов. Когда подъемно-секционные ворота открываются, панели уходят внутрь гаражного помещения с помощью специальных роликовых направляющих.

Сразу стоит выделить ряд преимуществ такой конструкции.

• Работают совершенно бесшумно.
• В эксплуатации конструкция очень проста, легко мыть.
• Автоматизированная система закрывания и открывания ворот легко и быстро монтируется.

Недостатки тоже есть. Дело в том, что такие конструкции отличаются гибкостью, не могут быть достаточно прочными. Кроме того, их довольно сложно изготавливать и монтировать.

Подъемно-поворотные гаражные ворота

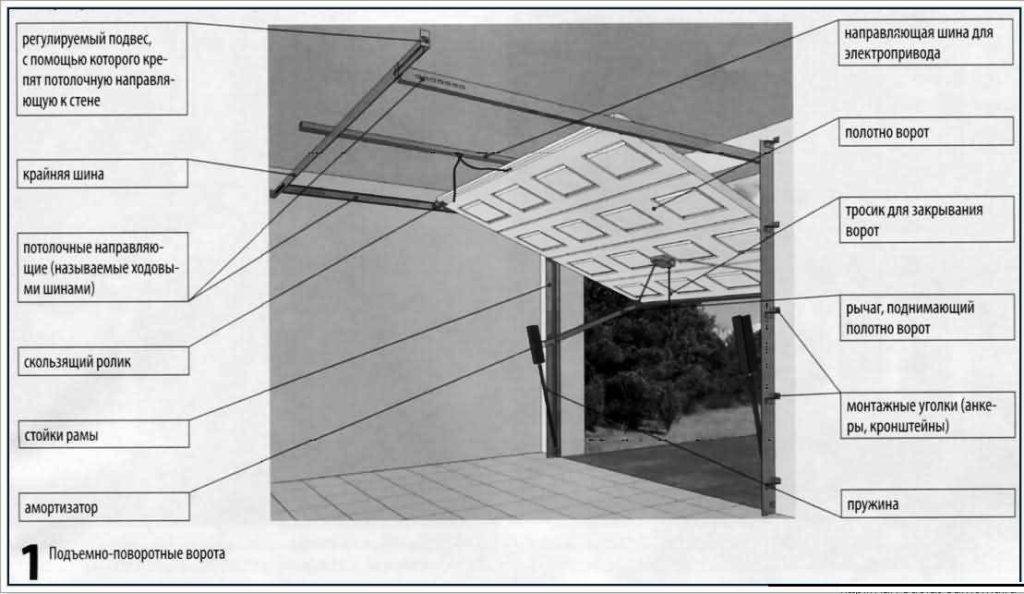

Такая конструкция отличается своей повышенной устойчивостью к любым внешним механическим воздействиям. Весь секрет в том, что створка ворот с подъемно-поворотным принципом действия представляет собой цельную панель. В процессе открывания она поворачивается на 90 градусов благодаря работе специального рычажно-шарнирного управляющего механизма. В результате внизу образуется зазор, через который свободно может пройти человек, проехать автомобиль.

Главные преимущества ворот подъемно-поворотного типа:

• конструкция более простая, поэтому ее вполне можно изготовить своими руками даже без специального инженерного или строительного образования;
• взломостойкость ворот рекордно высокая.

Без минусов здесь тоже не обошлось. Монтировать такую конструкцию достаточно сложно. Придется быть предельно внимательным, сверяться с чертежами и видео. Но все-таки с такой работой можно справиться своими силами. Однако при рекордно низких температурах в зимний период механизм может начать давать сбои в работе. Тут уже надо продумывать систему теплоизоляции, сокращать количество мостиков холода.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

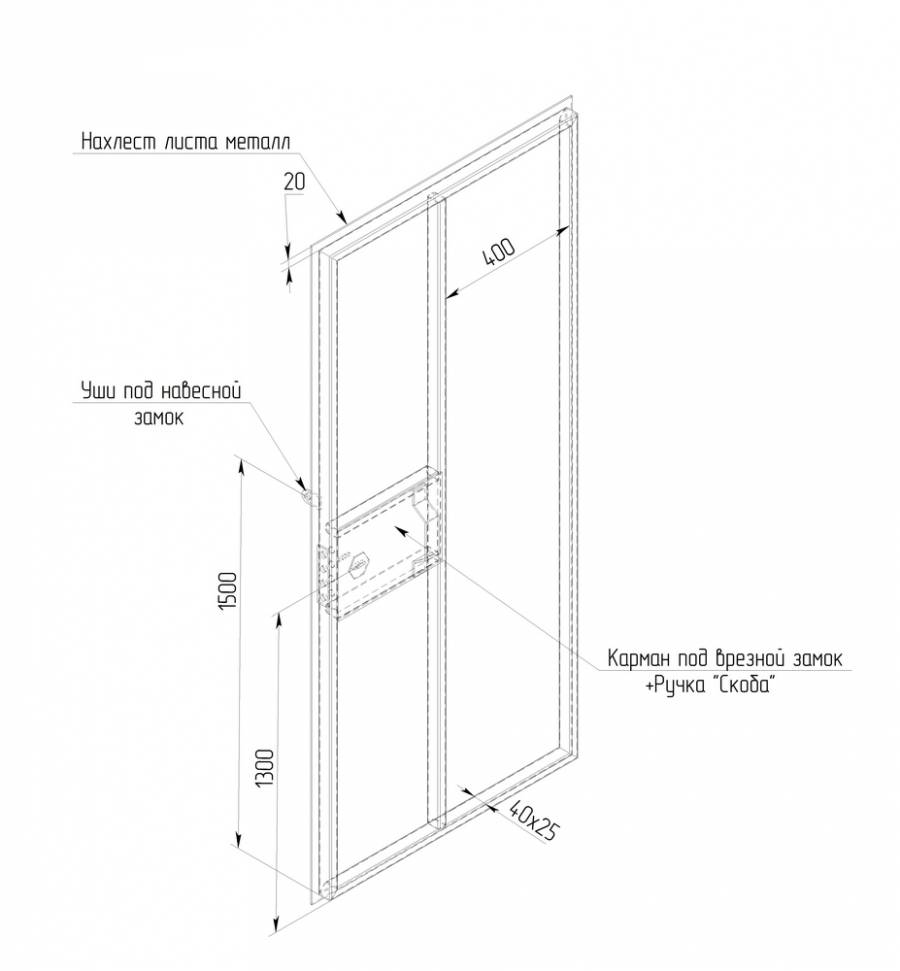

Калитка сварная для гаражных ворот

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

• с одной створкой;
• с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Это интересно: Лилии из пластиковых бутылок своими руками: излагаем вопрос

Подъемно-секционные

Это одна из самых удобных систем, которая с успехом заменит тяжелые и не всегда удобные распашные. Проста в монтаже, но не являются надежной защитой. Однако остается весьма популярной и востребованной. Владельцы загородных коттеджей и обычных дачных участков устанавливают их в качестве второго выезда (выхода) из бокса.

Достоинства и недостатки

Достоинством можно считать способность экономить пространство и облегчать использование. Используя грамотный чертеж, можно собрать самостоятельно, сэкономив денежные средства.

Говоря о недостатках, следует напомнить о невозможности качественного утепления бокса. Обязательным является оснащение автоматикой, что даст возможности не покидая салона открывать и закрывать их.
