Ворота из профнастила с элементами ковки своими руками

Изготовление каркаса створок

Пока сохнет бетон, приступают к изготовлению каркаса будущих створок. Чаще всего для этого используется профильная труба. По предварительно задуманным размерам нарезают болгаркой профильную трубу на отрезки, которые затем соединяются в прямоугольную раму с помощью сварки.

При изготовлении рамы необходимо следить, чтобы угла были строго прямыми, для чего используется угольник. Желательно каркас будущей створки перед сваркой полностью собрать на земле, а не отдельными частями. Это значительно упростит контроль ровности углов.

Когда каркас сварен, его дополнительно укрепляют по углам стальными уголками. Чтобы придать раме большую жесткость, высоту каркаса разделяют на 2 или 3 ровные части и приваривают горизонтальные параллельные перемычки. Можно укрепить стальным уголком и места соединения рамы и перемычек. После этого привариваются воротные петли.

Совет! Не менее популярен и другой способ упрочнения рамы. Для этого по центру каркаса приваривается горизонтальная перекладина, от углов которой по диагонали отходят еще перемычки. Можно выбирать любой способ для упрочнения каркаса, так как оба они заслуживают внимания.

Аналогичным образом изготавливается каркас для будущей калитки. В случае, если калитка будет располагаться непосредственно в створке, рама собирается несколько иначе. В сваренной прямоугольной раме створки необходимо приварить продольные и поперечные перемычки, которые и будут выступать в качестве рамы калитки. Как правило, калитка делается размером 80х180 см.

А сейчас ворота

Легче всего сделать распашной вариант с одинаковыми створками, которые разводятся в разные стороны. Какого размера должны быть ваши ворота из профнастила с элементами ковки? Рассчитывать нужно по типу машин, которые будут заезжать на ваш участок.

Если это легковые автомобили, будут вполне достаточны габариты с шириной в 4 метра и высотой 2,5 метра.

Приводим в порядок металлопрофиль с помощью болгарки: обрезаем по размеру, убираем заусеницы. Все детали должны соответствовать чертежу по всем параметрам – здесь никаких импровизаций и творчества. Стыковка заготовок из профиля с последующей сваркой производится на ровной площадке.

Ровность соединений проверяем диагональю.

Теперь распорка с использованием кованых деталей и узоров. Следом начинаем крепить профнастил: после его кройки согласно чертежу, укладываем листы внахлест. Крепление производим саморезами через отверстия, которые проделываем дрелью.

Сборка кованых ворот и калитки

При наличии времени и желания можно попробовать свои силы в ковке и создать элементы кованых ворот своими руками. Чаще используются готовые фрагменты и узоры холодной ковки.

Изготовление створки

Как только материалы подготовлены, приступают к изготовлению жёсткого каркаса створок. В первую очередь производят сварку каркаса из профилированной трубы. Для односторонней обшивки каркаса металлическим листом лучше использовать более толстую профтрубу. Предварительную сварку производят точечно, во избежание перекрута.

Важно своевременно проверять соответствие параметров каркаса, обозначенных в чертеже. С помощью инвертора проваривают швы

Далее приваривают ручки и зачищают их угловой шлифовальной машиной

С помощью инвертора проваривают швы. Далее приваривают ручки и зачищают их угловой шлифовальной машиной.

Затем все металлические элементы обрабатывают антикоррозийным покрытием. Белый налёт, появляющийся после обработки, снимают ветошью. Далее очищенные и обработанные створки красят в нужный цвет

Окрашивание металла несёт в себе не только функцию декора, но и, что не менее важно, защищает от вредного воздействия внешних факторов

Монтаж кованых ворот и калитки

Особое внимание следует уделить качеству готовой кованой конструкции. Декор с элементами ковки второстепенен

Следует иметь в виду, что кованые конструкции наиболее тяжёлый вариант ворот

Для укрепления фурнитуры важно ответственно подойти к выбору каркаса, опорных столбов и петель, ориентируясь на общий вес готового изделия

Въездную калитку можно сделать с помощью холодной ковки. Для этого используют определённые инструменты: станок для гибки профиля, тиски, лекальные тисы.

Виды ворот

Для каждого человека большое значение имеет место и пространство. Для тех, у кого мало земли и дорог каждый сантиметр, можно смело заказывать откатные кованые ворота с условием, чтобы к ним можно было прикрепить профнастил. Такие ворота экономят не только место на участке, но и дарят невероятные ощущения фантастического мира, когда ворота сами разъезжаются в разные стороны.

Тем, кому нет необходимости приобретать откатные ворота, достаточно позаботиться о распашных. Первое условие для охраны своего участка – это то, что обе половинки должны открываться на улицу и ни в коем случае не в направлении дома

Такая нехитрая мера предосторожности поможет на некоторое время задержать человека или машину, ведь, в любом случае, вплотную они не подойдут и не подъедут

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

• Общую ширину проема для ворот;
• Ширину каждой створки;
• Количество, размеры опор, а также глубину их закапывания в грунт;
• Расположение калитки, если она планируется в или рядом;
• Место петель, шпингалета, ручек или засова;
• Наличие усиления каркаса уголками, внутренней рамой или перемычками;
• Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Технология изготовления своими руками кованых ворот и калиток с фото процесса

Для того, чтобы упростить себе работу за сложными элементами лучше сразу отправиться в специализированный магазин. Как минимум, вы получили дельный совет от специалистов, занимающихся этим постоянно.

Большинство покупных элементов изготавливаются фабричным способом. На заводе выдержаны все основные требования к металлическим конструкциям, более того, вам предложат замер и изготовление на заказ. Все элементы собираются как конструктор, сначала основание, потом декоративные и отделочные детали.

Сначала изготавливается каркас. Обычно используется металлический лист не менее 15 мм. Чем массивнее предполагается конструкция, тем толще металл используется. Профиль обычно сгибают и иногда если требуют конструкция, скручивают. Процесс сварки происходит на плоской поверхности.

Иногда, по завершение работ, мастера предлагают сварить даже название улицы и номер дома.

Подробнее о том, как соорудить ворота с откатным механизмом, смотрите в этом видео.

Watch this video on YouTube

Что нужно знать при проектировании и уметь при изготовлении кованых ворот

При подборе лучшего варианта для вашего участка прежде всего оцените пространство. Какой тип механизма для открывания подойдет именно вам? Насколько оформление ворот будет сочетаться с вашим интерьером? Чем меньше площадь, тем более скромным и спокойным должно быть оформление ворот. В противном случае можно создать броское оформление. Допускается оформление калиток и входных групп.

1 из 4

Холодная ковка

Обработка металла методом горячей и холодной ковки имеет свои нюансы. Холодная ковка – это воздействие на металл предметами или инструментами, к примеру, молотками и сверлом.

С помощью специальных приспособлений кузнецы создают необходимый рисунок и придают конструкции форму.

Горячая ковка

Более дорого и изысканно смотрятся модели изготовленные путем горячего плавления. Если сравнивать процесс работы с помощью горячей ковки с чем то обыденным. Это похоже на лепку из пластилина, только специальными приборами и инструментами. После нагрева металл становится податливым, его можно гнуть, вытягивать, создавать причудливые узоры и сплетения.

Сварка готовых элементов

На сварочный стол помещают основание, к которому уже приварена рама. В этот момент проверяется качество и точность сборки сварочных углов и других соединений каркаса.  Декоративные элементы привариваются в трех местах. А если необходимо получить ломанную линию, сначала её расчерчивают на металлическом листе. Вырезают своеобразные заготовки, которые затем совмещают с профилем. Все элементы закрепляют сваркой. Детали можно скрепить струбцинами. После этого с помощью болгарки необходимо провести зачистку.

Для настоящих мастеров ничего не стоит украсить ваши ворота настоящими, ну или почти настоящими цветами.

Зачистка шлифовальной машиной и обработка деталей антикоррозийными средствами

Обработка металла от ржавчины перед покраской – важный этап работ. ОТ того, насколько качественно будет проведена  зачистка будет зависеть долговечность конструкции.  Чем меньше уязвимых и не обработанных мест будет у конструкции, тем дольше оно вам прослужит и сохранит первоначальный облик. После этого ворота обычно покрывают специальной всепогодной краской по металлу.

Украшение верхней части ворот из металлопрофиля

На распашной и откатный вариант конструкции ворот в первую очередь устанавливается кованый орнамент с пиками по верхней части полотна. Сочетание орнамента из закрученных прутков и направленных вверх острых элементов является надежной защитой от попыток перелезть через ограду. Одновременно ажурная конструкция подчеркивает контраст сплошного фона профлиста и кованого верха.

Профлист на створках

Преимущества парапетной ковки:

• увеличивает высоту ворот из профнастила без создания дополнительной затененной зоны;
• повышает неприступность;
• выглядит красиво и устрашающе;
• упрочняет верх ворот из профнастила, не позволяет его разрушить;
• минимальные затраты на создание ворот с элементами ковки.

Любая фотография, где имеется парапетная ковка, демонстрирует красоту конструкции, ее оригинальность.

Конструкция из профлиста около частного дома

Форма верхней границы створок может быть прямой и изогнутой. Ровный край отделывают повторяющимся однотипным рисунком прутьев. Для полукруглого полотна возможны варианты: расположение нижней кромки орнамента по изогнутой линии или прямое основание, частично закрывающее верхнюю часть полотна.

Для распашных ворот из профнастила кованый рисунок располагается симметрично линии разъема. В верхней части хороший вид имеют узоры из завитков без пик. Высота большая, рядом грозные острые детали.

Ровный край откатных ворот из профлиста можно защитить от нежеланных гостей полоской пик. Качество декора повысится, если создать парапетное украшение арочного типа. Кованая надставка сверху будет выглядеть нарядной и оригинальной.

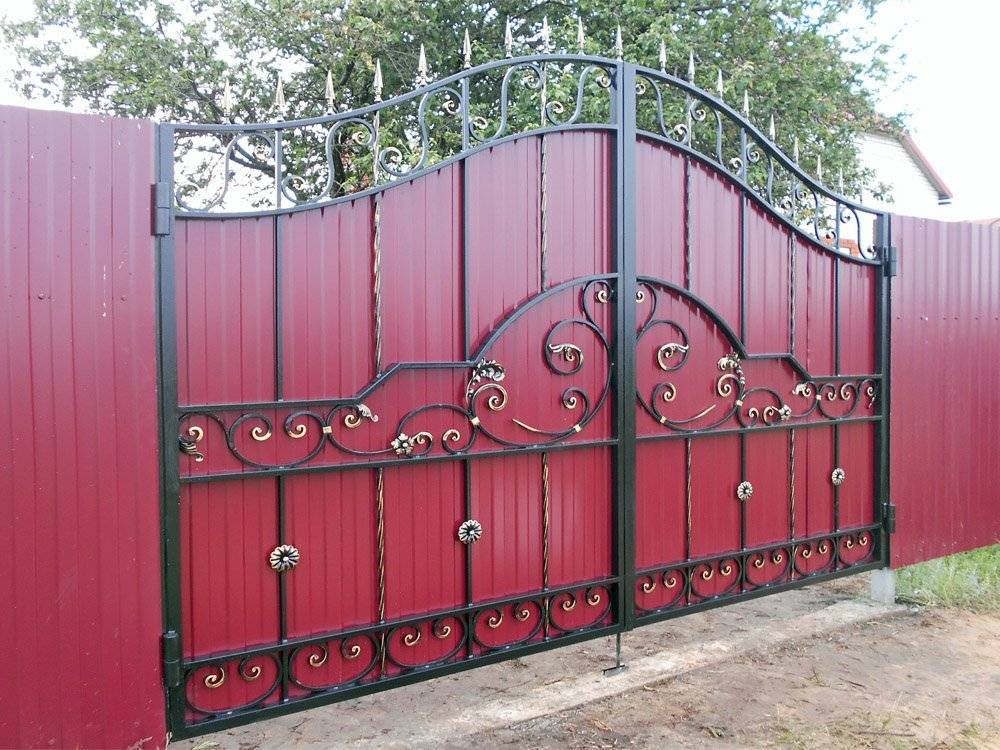

На фото изображена распашная конструкция на участке.

Вариант из профлиста

Особенность откатной конструкции состоит в оформлении полотна в любом стиле. Симметрию соблюдать не нужно, поскольку створка отъезжает вбок, не разделяясь.

Профнастил: характеристика материала

Профильный стальной лист применяется в строительстве как прочный кровельный материал, из листа изготавливают обрамления, козырьки и свесы для защиты фасада от выпадающих атмосферных осадков. Высокая прочность материала позволяет использовать профнастил для изготовления заборов, ворот, калиток для индивидуальных и дачных участков.

Профнастил легкий и красивый материал

Материал изготавливается по инновационным технологиям из прочной стали, часто верхнее покрытие листа имеет волнистую форму и покрывается защитными средствами из эмали или полимеров. Защитный слой повышает прочность материала и устойчивость к поражению ржавчиной, что значительно увеличивает срок эксплуатации строительных конструкций из профлиста.

Листы профнастила обладают следующими качествами и преимуществами:

• Высокая степень прочности при травмирующих механических воздействиях.
• Устойчивость к выпадающим атмосферным осадкам – материал не теряет вид, форму, качество и не изменяет структурный состав при выпадении дождя (включая кислотный), снега, града, росы, измороси и тумана.
• Незначительный вес – это качество позволяет избежать строительства массивных фундаментов под здания и отдельно стоящие конструктивные элементы (секции ограждения); а также способствует удобству складирования и транспортировки материала.
• Профнастил допускается использовать повторно после демонтажа существующих конструкций.
• Разнообразие отделки (широкая цветовая гамма) – этот аспект помогает с легкостью подобрать подходящий к дизайну тон материала.

Цвет и оформление ворот должны соответствовать оформлению дома

• Долговечность — длительный срок службы профлиста зависит от его высоких механических качеств.
• Ценовая доступность — цены на изделия из профнастила доступны для всех категорий потребителей.
• Экологическая безопасность и гигиеничность – металлический профилированный лист не вызывает аллергию у людей; не загрязняет воздушную среду; за материалом легко ухаживать с помощью самых обычных средств.

Как самостоятельно монтировать ворота

Особых сложностей при установке кованых ворот возникнуть не должно – технология такая же, как и при работе с прочими ограждениями. Перед началом трудового процесса нужно тщательно изучить территорию и разметить план

Обратите внимание на то, что в диаметре раскрытия ворот не должно находиться коммуникаций (в особенности, электрических сетей), преград в виде столбов и деревьев

Фото — Кованые ворота и каменный забор

После этого Вы должны подготовить место установки петель для калитки – если ворота распашные, и специальных реек для автоматической ограды. Теперь действуем по такой схеме: либо насаживаем на петли калитку, либо устанавливаем её на рейки. Все места соединения смазываем маслом и специальной грунтовкой, после покрываем слоем защитной краски.

Фото — Калитка из профнастила с кованными элементами

Периодически эту защиту нужно обновлять раз в полгода для того, чтобы нигде не образовывались трещины в железе и коррозионные пятна. Петли необходимо промазывать каждые пару месяцев, чтобы избежать неприятных скрипов калитки и стирания штифтов.

Гораздо дешевле провести все работы самостоятельно, ведь цена даже за кованые простые ворота с профнастилом достаточно высокая. Средняя стоимость по городам России следующая:

Город	Цена за калитку с прямыми полосами и волнистыми линиями
Москва	13 000
Воронеж	11 000
Санкт-Петербург	12 000
Краснодар	11 000
Красноярск	11 000
Ростов-на-Дону	12 000

При этом установка не входит в стоимость. Часто за монтаж придется заплатить сумму от 2000 рублей за один комплект. Благодаря тому, что профнастил отлично подходит для окраски, Вы можете подобрать для своей калитки любой цвет – синий, красный, черный, зеленый. Для увеличения их долговечности обсудите с мастером возможность обработки металлических изделий полимерными материалами.

Откатные ворота своими руками

Основу конструкции откатных ворот представляет металлическая сварная рама, для изготовления которой используются трубы или металлический профиль (уголок). Движение створок обеспечивается с помощью роликового механизма. Обшивка каркаса выполняется из профилированных листов металла с выбранным видом покрытия (эмаль или слой ПВХ).

Схема строительства откатных ворот

Перед началом работ по изготовлению ворот стоит тщательно и точно выполнить необходимые замеры, фиксируя результаты.

Важно! Опорная рама каркаса ворот должна быть сварена строго по размерам, без отклонений и перекосов.

• Опорные столбы под ворота устанавливают в ямы, глубиной до 1 метра, с тщательным соблюдением вертикальности установки и тщательным бетонированием. Длину фундаментной опоры предусматривают равной половине ширины створки ворот.
• На изготовленном каркасе закрепляются обшивка из профильных листов и направляющие для движения роликовых опор. Роликовая платформа укрепляется на фундаментной площадке, верхние ролики — на опорах столбов.

Совет! При монтаже важно проверять вертикальность установки ворот с использованием строительного уровня.

Для придания декоративного эффекта на створки устанавливаются дополнительные детали, особенно красивы кованые накладки из прочного металла. Откатные ворота, в силу конструктивных ограничений, не удастся декорировать объемными коваными деталями — допускается использовать только плоские накладки, которые незначительно увеличивают толщину створок.

Детали, необходимые для откатных ворот

Виды кованых ворот: описание конструкции, фото и эскизные картинки

Новичку кажется, что все кованные ворота примерно одинаковые. Однако, это далеко не так.

Рассмотрим варианты калиток разных типов:

1. Простая конструкция без дополнительных вставок и элементов. Обычно это прямые или слегка изогнутые линии, не закрывающие пространство за калиткой.
2. Полностью скрытая калитка. Обычно в такие конструкции вставляется металлический шит.
3. Калитка из дерева. С кованным наполнением. В Этом случае, основным материалом выступает дерево, а металл, только армирует ворота, либо является декоративным элементом дизайна.
4. Ограждения комбинированного типа. Здесь в равных пропорциях используются два разных материала. Обычно это полипропилен, или дерево, а также, металл. Причем, последний может использоваться только как украшение, по периметру.

Существует несколько разновидностей кованых ворот в зависимости от принципа открывания

О плюсах и минусах каждой конструкции стоит сказать отдельно. Обычно они отличаются нюансами крепления и технологией сборки, а также типом открывания.

Ворота откатные кованые с фото моделей

Откатные модели очень удобны, когда у вас не очень много пространства, они открываются вдоль ворот. Такой механизм едва заметен и при разумной нагрузке прослужит вам достаточно долго.

Из чего состоит конструкция:

1. Опора – специальная опорная закладка для всего механизма ворот.
2. Каркас – рама изделия.
3. Внутренняя зашивка – это часть обычно состоит из ковки и декоративных элементов. Обычно используют разные материалы для оформления таких конструкции. Ведь откатный механизм не всегда может выдержать вес полноценного металла. Зашивка, как мы выяснили может состоять из единого полотна, так и из отдельных элементов. Очень часто для снижения веса используют профлист.
4. Фурнитура и комплектующие.

Ворота распашные кованые с фото моделей

Устройство ворот такого типа несложное. Сами распашные створки крепятся к специальным закладным стойкам, которые располагаются на опорных столба. Обычно замковые элементы и фурнитура усилены подшипниками. Что позволяет без особого труда открыть и закрыть ворота. Причем предусмотрены варианты открывания как внутрь, так и наружу двора.

Очень часто ворота сочетаются с калиткой. Такая «пара» выгодно отличается от обычных ворот.

Еще один вариант подобной конструкции. Как видно из фото опорные стойки в этом случае выполнены из кирпича.

Кованые ворота с калиткой внутри с фото моделей

Кстати, калитка может быть выполнена как отдельной конструкцией, так и быть часть ворот. Как вы успели заметить, первый вариант гораздо солиднее. А если вы решили сэкономить, либо пространство для калитки не позволяет сделать отдельный вход, то возможно использовать пространство с умом.

Такие ворота считаются более бюджетными, а с другой стороны, почему нет?

Кованые ворота с поликарбонатом с фото моделей

Комбинированные ворота с использованием поликарбоната – современное решение проблем с весом ворот и их стоимостью. Такие модели дешевле полностью металлических резных конструкции, к тому же плотное стекло позволяет скрыть от посторонних глаз то, что происходит за забором.

По сравнению с металлическими конструкциями пластик освежает металл, делает ворота долее утонченными и изящными. Если вы планируете цветник, то такие заборы и ворота прекрасно будут пропускать свет, однако, специальное покрытие скроет вас от взглядов.

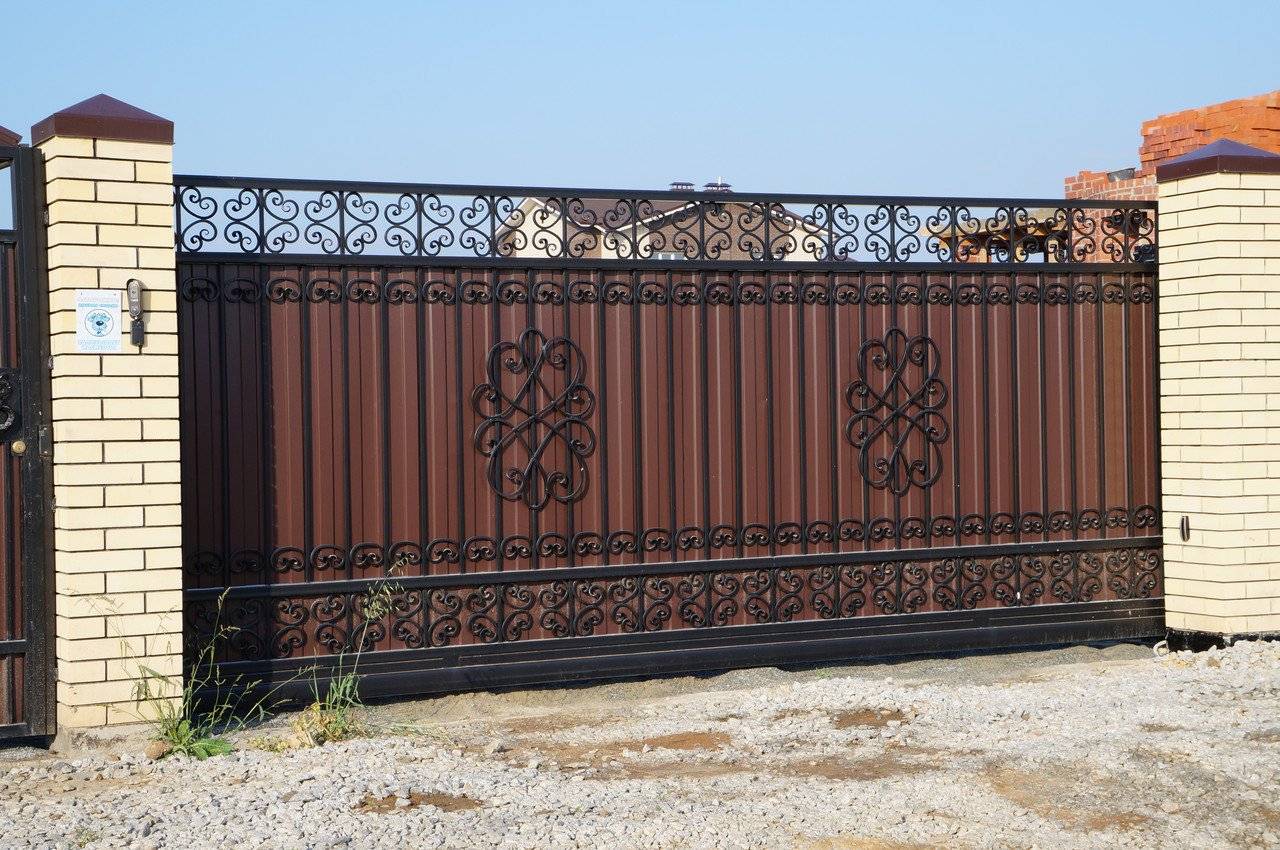

Ворота из профнастила с коваными элементами с фото моделей

Ворота из профнастила полностью скроют вашу усадьбу от посторонних глаз. Такое материал долго прослужит и практически не доставит проблем. В основе профнастила крепкий сплав стали. Обычно такие ворота являются продолжением забора или оградки.

Раздвижные ворота по типу напоминают откатные, только механизмы для открывания дверей установлены с двух сторон.

Эксклюзивные красивые кованые ворота с фото моделей

Дизайнерские модели выполняются по индивидуальному заказу. Стоимость таких образцов не доступная обычному человеку. Такие ворота чаще всего выполняются вручную. Очень часто на них изображаются вензеля или другие отличительные знаки семьи, для которых создается кованый шедевр.

Рассчитываем количество материалов для распашных ворот

Чертеж стандартных распашных конструкций с указанием материала

Перед расчетом материалов рекомендуется сделать чертежи, и, если есть необходимость, калитки. Рассмотрим вариант, где калитка расположена отдельно, то есть она не встроена в ворота:

1. Итак, ширина створок. Зачастую используют ширину в два–четыре метра для каждой створки. В целом ширина зависит от того, какие габариты у вашего транспорта.
2. Далее, высота створок. Рекомендуется сделать такую высоту, чтобы она была на одном уровне с забором. То есть, если у вас забор уже установлен, тогда подбирайте высоту, исходя от высоты забора. А в случае если забор устанавливается вместе с воротами, тогда целесообразно делать все конструкции одной высоты.

Обычно распашные элементы рекомендуется крепить на две петли, но нередко устанавливаются и три механизма, для более надежного крепления.

Также вам понадобится крепкий профиль, размером 50*50 мм для каркаса и поперечные лаги такого же или немного меньшего размера. Поперечины могут быть установлены как в заборе (при его наличии), или в диагональном направлении.

Все элементы нужно сварить перед установкой на петли. Делать это нужно на ровной поверхности и под прямым углом. Ровную поверхность можно сделать из двух деревянных брусков, которые соединяются под прямым углом. Для точности используйте уголок. Только после того, как вы будете уверены, что угол имеет 90 градусов, приступайте к сварке деталей. Когда каркас будет готов, привариваем петли.

https://youtube.com/watch?v=UxQ8jHm02Hk

Разновидности

Строительный рынок предлагает широкий ассортимент кованых ворот. Сделать правильный выбор среди существующего разнообразия очень сложно. Чтобы подобрать наиболее подходящую модель по оптимальной цене, необходимо разбираться в типах изделий, которые объединяют в себе защитную и эстетическую функции. Есть несколько основных критериев, по которым можно классифицировать все конструкции:

1. По способу открытия створок:

• Распашные.
• Откатные.
• Подъемные.

1. По способу управления:

• Механические. Открытие производится вручную.
• Автоматические. Управление осуществляется при помощи пульта.

1. По виду створок:

• Открытые или прозрачные. Сквозь них отлично просматривается огражденная территория.
• Закрытые или глухие. Скрывают участок от посторонних взглядов. Створы изготавливаются из металлического листа, поверх которого закрепляются элементы ковки.
• Комбинированные. Дверцы частично остаются открытыми. Ограждение получается менее массивным, выглядит более привлекательным.

Откатные

Главная особенность откатных ворот заключается в их названии. Они откатываются в сторону вдоль забора, сохраняют место во дворе, позволяют автомобилю подъехать на максимально близкое расстояние. Для открытия створок не требуется свободное пространство перед ними. Однако изделия тоже ограничены минимальной зоной открытия-закрытия, их не получится установить в случае, если длины ограждения недостаточно.

Кованые модели очень сложны в производстве и установке. Они имеют большой вес, но характеризуются надежностью, устойчивостью к ветровым нагрузкам. Сдвижные изделия имеют следующую конструкцию: каркас, внутреннюю обшивку, откатной механизм. В зависимости от вида последнего элемента выделяют рельсовые, консольные, подвесные варианты на опорной балке. Каждый тип обладает своими индивидуальными свойствами.

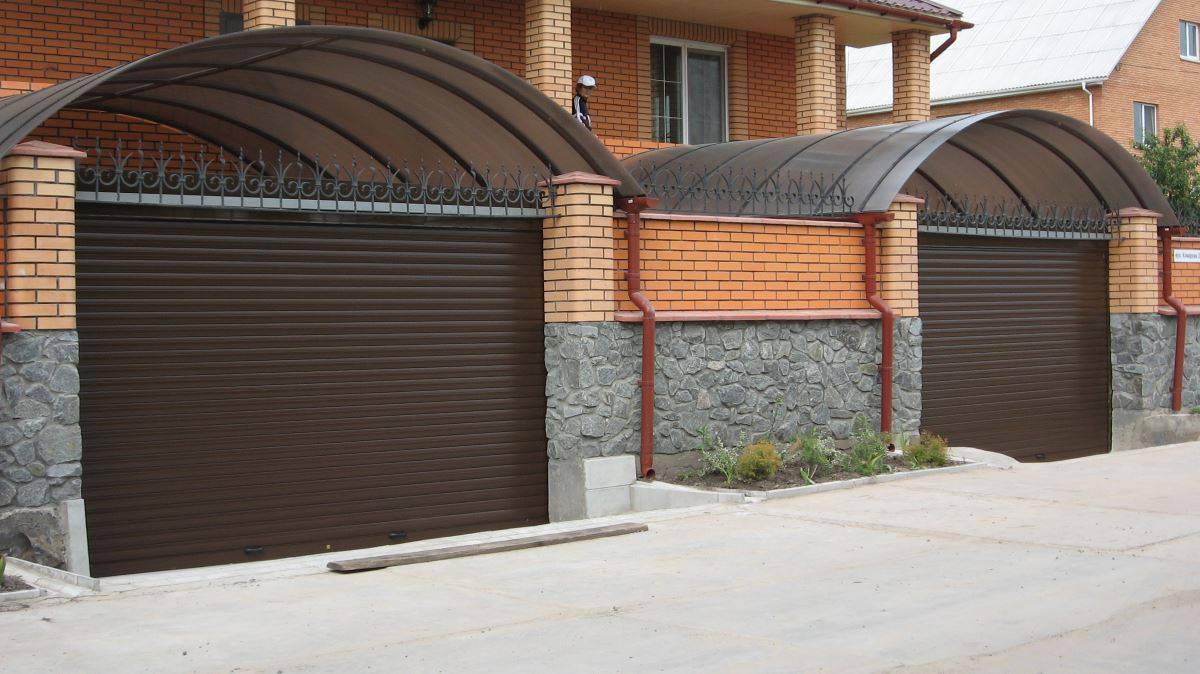

Подъемные

Существует два основных вида подъемных ворот: роллетные, подъемно-поворотные. Первый тип не может включать в себя даже отдельные элементы ковки. Второй вариант представляет собой более надежную конструкцию. Щитовые изделия имеют довольно простое устройство. Они состоят из рамы, полотна, направляющих. Основой всей системы является прямоугольный стальной каркас, сваренный из профильных труб.

Ограждения чаще всего устанавливаются в гараже, реже на въезде на участок. В открытом состоянии они значительно уменьшают высоту проема. Кованые модели встречаются очень редко. Это связано с оказываемой нагрузкой на механизм подъема, который рассчитан на определенный вес. Поэтому при установке массивных конструкций используется только устройства на противовесах, шарнирно-рычажные системы не подходят.

Массивные

Главной особенностью массивных ворот является их закрытость. Они могут быть как откатными, так и распашными. Глухие модели полностью изготавливаются из металла, имеют достаточно большой вес, поэтому при их монтаже используется усиленная фурнитура. Их задняя стенка обшивается железом, лицевая сторона полотна украшается объемным изображением или декоративным орнаментом, выполненным из кованых элементов.

Это одна из самых дорогих конструкций, которая доступна для состоятельных людей. Она способна украсить шикарный особняк, презентабельный коттедж, объект коммерческого назначения. Изделия относятся к разряду элитных, их часто устанавливают вместе с аналогично оформленным забором. Они скрывают от посторонних глаз огражденную территорию, обеспечивают максимальную защиту.

Распашные

Это самый распространенный и популярный вид. Ворота отличаются достаточно простой конструкцией. Они состоят из рамы, обшивки, опорных стоек, петель, засовов и замков. Существует большое разнообразие данных изделий. Есть одностворчатые и двухстворчатые варианты. Последние из перечисленных моделей могут иметь различные по длине створки. По наличию калитки выделяют глухие, а также ограждения со встроенной, отдельностоящей дверью.

Распашные ворота имеют наименьшую стоимость, по сравнению с другими моделями. Они нетребовательны в обслуживании, характеризуются длительным сроком эксплуатации. При их установке нет необходимости бетонировать прилегающую к забору территорию. Створки открываются вручную, могут распахиваться в разные стороны, в зависимости от места расположения петель.
