Как самому сделать раздвижные ворота

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

1. Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

1. Все, что может понадобиться для кладки кирпичей;
2. Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
3. Лопата, молоток, лом, понадобиться при выполнении земельных работ;
4. Стремянка, уровень, рулетка и гаечные ключи;
5. Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

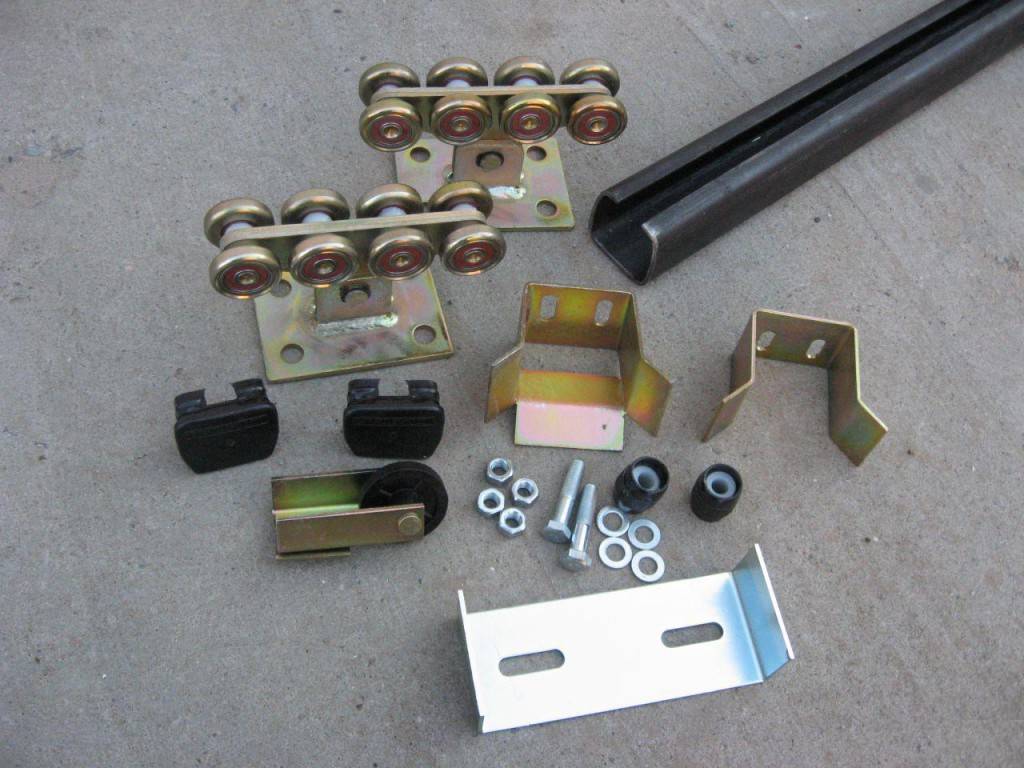

Основные элементы комплекта раздвижных ворот

1. Каркас;
2. Несущая тележка;
3. Несущая балка;
4. Плато с роликами от боковых качаний;
5. Концевой ролик;
6. Ловушка концевого ролика.

Перед началом работы важно составить точные чертежи с указанием габаритных размеров конструкции и отметками просветов, расстояния для отката. Только тогда можно будет определиться с тем, как сделать ворота

Материалы для выполнения работ

1. Составляющие бетона: цемент, песок, щебень;
2. Для фундамента: арматура, швеллер, двутавр;
3. Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
4. Опорный каркас потребует металлический профиль;
5. Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

1. Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
2. Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
3. Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
4. Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

1. Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа.

Наполнение выполняется при помощи заклепок или саморезов.

1. Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

Выбираем материал

Изготовление откатных ворот своими руками потребует использования следующих материалов и комплектующих:

• трубы для каркаса с прямоугольным сечением 60х30 мм и 40х20 мм;
• обшивочный материал (профлист, доска, вагонка, поликарбонат);
• металлические или бетонные опоры;
• П-образный швеллер № 20;
• арматурный прут диаметром 12 мм и бетонная смесь;
• электродвигатель;
• зубчатая рейка;
• комплект фурнитуры и крепежей;
• набор для устройства электропроводки (провода, кабели, защитные трубы).

Материал приобретают после составления чертежа и расчета размеров ворот. Изготавливать фурнитуру самостоятельно не рекомендуется, купить все необходимое можно в строительных магазинах и салонах, занимающихся дверными конструкциями.

Необходимые комплектующие

При выборе обращайте внимание на качество металлических направляющих. Они должны иметь правильную форму, ровные края и толщину стенок не менее 4 мм

Проверьте, как движется ролик внутри направляющей. Чтобы в дальнейшем не возникало проблем с открыванием, предпочтительнее брать детали с плавным ходом

Очень важно, чтобы швеллер и зубчатая рейка соответствовали длине полотна ворот с учетом противовеса.
Автоматику подбирают, отталкиваясь от примерного веса конструкции. Также важны действующие на ворота ветровые нагрузки, зависящие высоты полотна и материала, из которого оно изготовлено

Принимая во внимание повышенные нагрузки из-за обледенения и снега, приходящиеся на двигатель в зимнее время года, желательно приобретать модели с запасом мощности. К примеру, для откатных ворот, весящих около 400 кг, подойдет электропривод, рассчитанный на вес в 800 кг.

Схема откатных ворот

При составлении чертежа конструкции следует правильно рассчитать высоту и длину ворот, а также размеры противовеса (хвостовая часть, находящаяся за пределами проема). Высота должна соответствовать забору, длина – ширине проема, хвостовик делают примерно вполовину короче полотна ворот.

Рекомендуемые параметры откатных ворот с проемом 4 м

На этом же этапе определяются с типом каркаса. Он может состоять из рамы и 2-3 закрепленных под наклоном отрезков прямоугольных труб либо частой обрешетки из горизонтальных и вертикальных направляющих. При желании, в таких воротах можно предусмотреть встроенную калитку, но это требует закупки дополнительных материалов – профиля для рамы, подвесов и прочей фурнитуры. Кроме того, порог такой калитки получится высоким, а это создаст неудобства для детей и пожилых людей.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

• сварочный аппарат;
• пилу;
• болгарку;
• шуруповёрт;
• ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Установка секции

Завершается устройство откатных ворот своими руками закреплением секции на столбах и подключением автоматики. Приступать к монтажу ворот можно не ранее, чем через неделю с момента бетонирования фундамента и опор.

Последовательность установки:

• К уложенному на фундамент швеллеру сваркой «прихватывают» роликовые тележки, ролики помещают внутрь направляющей внизу полотна.
• Ворота проверяют строительным уровнем и фиксируют их верхнюю часть кронштейном.
• Ход ворот проверяют и, если все в порядке, прочно приваривают роликовые тележки.
• На передней части секции снизу крепят концевой ролик.
• Ворота закрывают и проверяют совпадение с уловителями на опоре, при необходимости, их положение корректируют.

После сборки места сварки обрабатывают антикоррозионной грунтовкой и подключают электродвигатель в соответствии с прилагаемой к нему документацией. Конструкция готова и, если вы будете за ней должным образом ухаживать, не забывая периодически очищать и смазывать ролики, она прослужит долгие годы.

Подключение автоматики – завершающий этап

Надеемся наша инструкция о том, как сделать откатные ворота самостоятельно, будет вам полезна. Но помните, прежде чем приступать к работе, стоит составить проект будущей конструкции и обсудить его со специалистом. Желаем удачи!

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

1. Наличию опции регулировки температуры для функционирования на морозе.
2. Поддержке изменения скорости движения створки.
3. Наличию в комплектации резервных источников питания.

Как правильно выбрать фурнитуру и выполнить расчет материалов

В стандартный набор фурнитуры для ворот входят роликовые механизмы, направляющие устройства, верхние и нижние ловители, несущая балка. Главное условие надежности креплений заключается в используемой фурнитуре, ее показатели прочности должны превышать массу полотна. Например, роликовые механизмы должны иметь запас в 30%, если сравнивать с весом изделия.

Несущие опоры для ворот изготавливают из стали высокого качества, они обеспечивают легкость в передвижении полотна. Роликовые опоры имеют функцию регулировки и позволяют менять расстояние между полотном и поверхностью без проведения демонтажных работ.

Строим откатные ворота

Поскольку откатные ворота с верхним подвесом и механизмы, движущиеся по рельсу, не слишком удобны для использования в частных домах, рассмотрим этапы строительства на примере консольной конструкции с нижним креплением. Работы начинают с осмотра участка.

Необходимо убедиться, что вокруг ворот есть свободное пространство для отката полотна, а рельеф местности достаточно ровный. Если будет проводиться замена старых ворот, их осматривают, оценивая состояние опор. Прочные столбы сносить и заменять новыми не обязательно, их можно использовать для откатной конструкции. Далее, наступает черед земляных работ.

Устанавливаем столбы ворот

Устройство откатных ворот не требует использования мощных опор, обычно достаточно металлических или бетонных столбов с диаметром 10 см. Их устанавливают на расстоянии, равном проему, заглубляя в грунт не менее чем на 1м, выравнивают по уровню и заливают бетоном. Делать это лучше одновременно с подготовкой траншеи под фундамент.

Наряду с металлическими, популярностью пользуются опоры из кирпича. Для их сооружения по центру планируемого столба вышеописанным способом устанавливают трубу или швеллер и приваривают к ней отрезки арматуры (закладные) в местах, где будут находиться составляющие механизма ворот. Затем, опору обкладывают кирпичом так, чтобы арматура осталась снаружи. Впоследствии к ней крепят детали конструкции.

Строение кирпичной опоры

Порядок изготовления своими руками консольных откатных ворот

Самый сложный вид откатных ворот. Основу конструкции составляет консоль, которую также иногда называют швеллером. Её основной функцией является обеспечение требуемого положения створки при открытии и закрытии ворот. Направляющая балка и роликовые блоки обычно крепят в нижней части створки. Отсутствие направляющих обеспечивает свободное перемещение транспорта на территорию участка, однако при монтаже следует позаботиться об устройстве надёжного фундамента. Предлагаем более детально разобраться в порядке выполнения работ.

Консольные откатные ворота пользуются особой популярностью

Необходимые для работы инструменты и материалы

Чтобы выполнить установку своими руками, надо иметь в наличии:

• болгарку;
• сварочник;
• молоток;
• шуруповёрт;
• лопату;
• уровень;
• измерительный инструмент.

Также надо подготовить следующие материалы и всё, что необходимо для приготовления армирующего слоя:

• бетонный раствор;
• швеллер, ширина которого равна полуширине ворот;
• арматуру. Потребуется 17-18 отрезков длиной 1 м;
• материал для изготовления полотна;
• крепёж;
• электроды;
• трубы;
• грунтовку;
• краску.

Фурнитуру можно изготовить самостоятельно либо приобрести уже готовый набор

Обустройство проёма

Монтажные работы начинаем с обустройства проёма. Для этого:

Иллюстрация	Описание действия
	Если ранее ворота уже стояли, их следует демонтировать. Если опорные столбы достаточно прочные и смогут выдержать эксплуатационную нагрузку, можно их оставить.
	Монтируем опорные столбы. Для этого либо выкапываем яму достаточной глубины, либо используем сваи.

Подготовка основания

Готовим основание путем заливки бетонного основания или формирования металлической основы на винтовых сваях. В последнем случае достаточно двух свай, одна из которых является частью опорного столба.

Основание на винтовых сваях актуально для любого грунта

Изготовление полотна ворот

Полотно ворот изготавливается следующим образом:

Иллюстрация	Описание действия
	Сваривается каркас в соответствии с разработанным чертежом. Пространственное положение каждого элемента тщательно контролируется на каждом этапе сборки.
	К верхней части каркаса своими руками привариваем уголок, который позволит удерживать створку откатных ворот в вертикальном положении.

Монтаж створки и фурнитуры

Перейдём с следующему этапу. Необходимо подготовить все опоры и закрепить фурнитуру.

Иллюстрация	Описание действия
	Привариваем к основанию роликовые опоры. Если основание выполнено из бетона, прикручиваем их с помощью анкеров.
	Устанавливаем ролики, направляющую балку. Пространственное положение каждого элемента тщательно контролируем с помощью уровня.
	Устанавливаем каркас ворот.
	Монтируем стойку с поддерживающими роликами. Привариваем её к основанию, обеспечивая надёжную фиксацию при помощи уголков.
	К дверному проёму привариваем ограничители для ворот. Обшиваем каркас выбранным материалом.

Предлагаем посмотреть видео, в которых рассказывается, в какой последовательности выполняются монтажные работы:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

1. Ручной откат.
2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Необходимые материалы для монтажа

В зависимости от вида ворот потребуется выполнение различных работ по их установке.

Откатные ворота делают трех типов:

1. подвесные;
2. рельсовые;
3. консольные.

Подвесные достаточно просты в изготовлении и надежны, но требуют больших затрат металла и ограничивают въезд по высоте.

Рельсовая конструкция считается самой простой в изготовлении. На поверхность земли устанавливается рельса, по которой на роликах движутся откатные ворота. Такие ворота очень удобны тем, что не требуют много пространства для открывания. Но в тоже время они чувствительны к погодным условиям, и снег может надолго вывести их из строя.

Подвесные и рельсовые ворота просты по монтажу. Установить их под силу даже неспециалистам.

Грязь, мороз, лед и т.п. не будут оказывать никакого воздействия на раздвижную систему откатных консольных ворот.

Ворота третьего типа — консольные, требуют профессиональных навыков, но и лишены недостатков предыдущих видов.

Конструкция консольных ворот ничем не ограничивает их сверху, она не привязана к лежащему на земле рельсу. В нижней их части делается направляющая балка. К ней крепятся роликовые блоки, к которым на консолях подвешивают полотно ворот. Иногда балку с блоками устанавливают в середине либо вверху ворот. Такие ворота легко открываются. Им не страшны даже самые сильные снегопады. Но они требуют много места для установки, что иногда невозможно сделать.

Для установки откатных ворот требуется подготовить место. Для начала желательно определить, будут забор и ворота строиться на новом месте или будут использоваться старые закладки. Во втором случае надо убедится в надежности и прочности опорных столбов.

Опорный столб должен быть расположен таким образом, чтобы была возможность вырыть рядом с ним яму под фундамент, размерами 0.5 на 2 метра.

Ширину для откатных ворот делают в четыре метра. Это общеевропейский стандарт, под который изготавливают составляющие материалы.

Еще до начала монтажных работ нужно определиться с облицовочными материалами.

Каждый из них имеет разный вес, и в зависимости от веса заранее просчитываются силовые элементы, которые будут использованы для установки ворот.

Итак, вдоль забора копается яма под фундамент. Если предполагается, что ворота будут автоматические, то там размещается подводка для электрокабеля и система привода. Потом все бетонируется, но привод должен при этом остаться на поверхности.

Через неделю, после застывания бетона, ставят тележки с роликами, которые будут двигать ворота.

Створки начинают устанавливать только после того, как фундамент окончательно затвердел. Ролики выставляют по направляющей. После установки роликовые тележки приваривают к швеллеру. Далее устанавливают концевой ролик, улавливатели и верхние ролики.

Если потребуется автоматизация ворот, то покупается нужная фурнитура. Чтобы правильно подобрать привод — рассчитывается вес конструкции и ее размер.

Для автоматизации ворот потребуются:

• блок управления;
• электронный привод;
• элементы безопасности;
• рейка с зубчиками;
• пульт дистанционного управления;
• сигнальная лампа.

Монтаж электропривода делается следующим образом:

на швеллер устанавливается основание привода и прикручивается к нему болтами. Посередине привода крепят зубчатую рейку. Далее устанавливают концевые выключатели и подключают привод. Затем устанавливают фотоэлементы систем безопасности и присоединяют сигнальную лампу.

Выбор и монтаж электропривода желательно поручить специалистам.
