Как собрать стеллаж своими руками

Виды и особенности стеллажей консольных

Обычный стеллаж – это система вертикальных и горизонтальных элементов, которые называются стойками и закрепленными на них балками. На балках размещаются полки.

Подобные конструкции используются как в помещениях дома или квартиры, так и в промышленных зданиях, складских хозяйствах. Однако для работы погрузчиков они неудобны, особенно при манипуляциях с предметами достаточно большой длины.

Основными факторы, затрудняющими работу техники, при использовании обычных стеллажей, являются передние их стойки. В этом случае односторонний консольный стеллаж – оптимальный вариант для хранения длинных досок, профильных труб, рулонов.

Односторонний консольный стеллаж

Особенностями конструкции консольных стеллажей являются:

• Наличие единственного ряда вертикальных элементов с тыльной стороны.
• К стойкам крепятся консоли — элементы для размещения груза.

Такие стеллажи консольные для длинномеров существенно упрощают складирование предметов большой длины.

К стойкам, из-за того, что они должны выдерживать большие грузы с разным весом, предъявляются повышенные требования по:

• Прочности на сжатие.
• Сопротивлению к механическому воздействию.
• Надежности крепежной системы, соединяющей консоли и стойки.

Существует несколько видов конструкций:

• Консольный двухсторонний стеллаж, когда консоли расположены с двух сторон стоек, или односторонний – консоли с одной стороны. Первый вариант более устойчив к опрокидыванию и имеет выше нагрузочные характеристики.
• С расположением консолей прямо или под углом. Во втором случае исключается риск соскальзывания длинномерных деталей с опорных поверхностей.
• С настилом или без него.
• Цельные и разборные модели.

Консольный двусторонний стеллаж

Для создания большей прочности и жесткости консольных стеллажей, стойки дополнительно соединяются между собой связями, которые могут быть поперечными или диагональными.

Устойчивость обеспечивается разными способами:

• Монтажом надежных опорных консолей.
• Фиксацией вертикальных стоек к полу.

К основным преимуществам консольных стеллажей относятся:

• Большая вместительность.
• Высокая степень устойчивости.
• Хорошая мобильность.
• Универсальность. На таких стеллажах можно хранить:

1. длинномерный погонаж;
2. рулонный прокат;
3. поштучные предметы;
4. мелкогабаритные грузы.

• Небольшие габариты.
• Небольшой вес, что связано с низкой металлоемкостью конструкции. Это означает наличие минимальной нагрузки на несущую поверхность.
• Не высокая цена.
• Оборудование позволяет уменьшить площадь хранения негабаритных грузов — рулонных материалов, длинномеров.
• Простота использования. Товар весь срок хранения открыт для обзора, что обеспечивает хороший доступ к нему.

Достоинства конструкций подчеркивают их габариты:

• Высота – до 9 метров.
• Вынос консоли — до 2,5 метра.

При этом грузоподъемность одной консоли до 1,5 тонны.

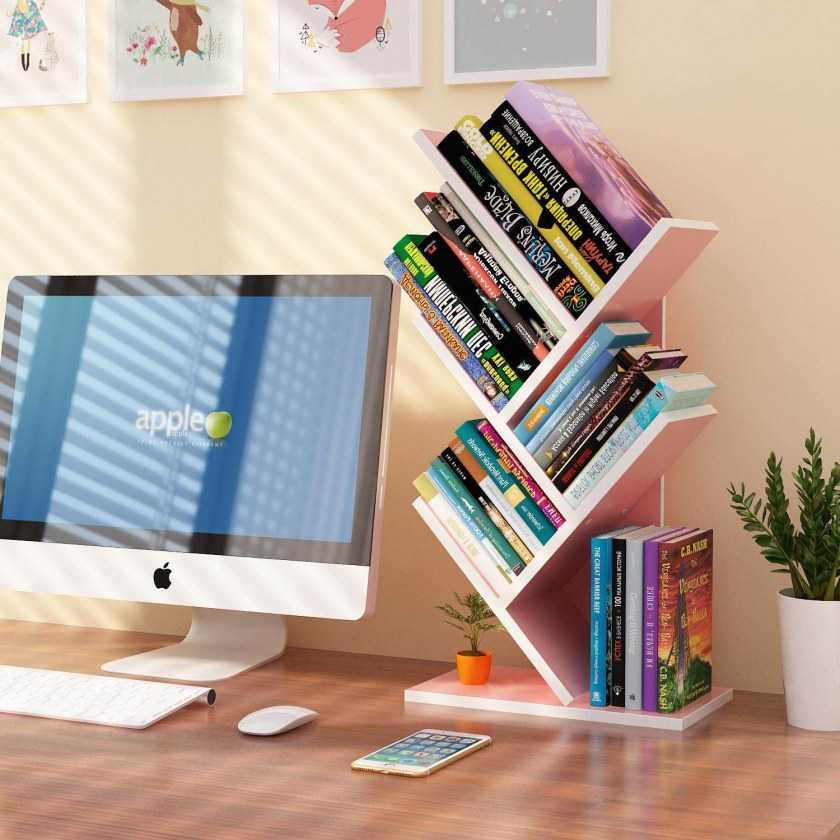

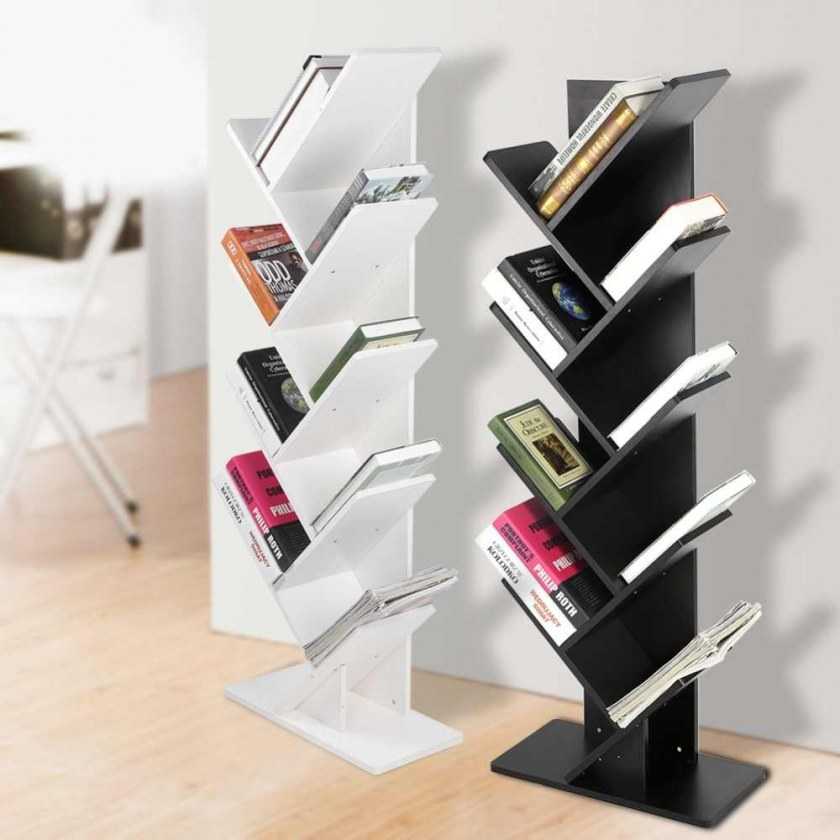

Книжный стеллаж в виде ёлочки

Нестандартное расположение полок пугает новичков, но собрать деревянный стеллаж своими руками в виде ёлочки намного проще, чем кажется.

Для сборки консольного типа стеллажа с отсутствующими боковыми стенками нам потребуется мебельный щит 15 мм. Если будет использоваться прозрачное покрытие, выбираем сорт экстра без видимых дефектов. Покрытие краской допускает применение сортов более низкого качества.

Из щитов вырезаем опорную основу. Для большей стабилизации стеллажа основание можно закрепить на раму из брусов. К основанию крепим заднюю стенку.

Нарезаем полки необходимого размера. Детали крепятся по отношению друг к другу под углом 90 градусов. При сборке лучше пользоваться угольником. Для стабильности основы полки скручиваются друг с другом и прикручиваются к задней стенке.

Минус такого стеллажа в его компактных размерах, так как особенности конструкции не позволяют собрать изделия больших размеров.

Стеллаж из дерева для книг своими руками

Сначала желательно подобрать чертёж будущей конструкции в глобальной сети, специальных изданиях или разработать свой оригинальный вариант. Классические стеллажи с основанием и без него выглядят так.

Необходимые инструменты и материалы:

• доски толщиной 2–4 см;
• рейки 4×4 и более;
• держатели, деревянные бруски, металлические уголки, на которых будут опираться полки;
• фанера для стенок;
• саморезы, шурупы;
• столярный клей;
• лак, кисть;
• электролобзик, шлифмашина, электродрель;
• отвёртка, молоток;
• карандаш и рулетка для разметки.

Пошаговая инструкция

После разработки чертежа и покупки всего необходимого приступают к изготовлению деталей. К процессу надо подойти ответственно.

Последовательность операций:

1. Первый этап ─ выбор основания, если конструкция его предусматривает. Для него берут доску с толщиной не менее 3 см. При подборе длины учитывают, что по бокам основания необходимо установить вертикальные стенки. Снизу следует прибить продольные доски шириной 50–70 мм, а между ними поперечины, чтобы стеллаж стал прочным.

2. Вторым этапом идёт изготовление задней стенки. Этот элемент выполняют из фанеры или строительного картона. По чертежу определяют высоту и длину стеллажа и вырезают деталь по этим параметрам. Необходимо выверить углы под 90°, а то конструкция перекосится.
3. Следующий этап — выполнение боковин. Для уменьшения стоимости очень часто используют толстую фанеру или обходятся без стенок, применив брусья. Высота боковин выбирается произвольно. Отрезав фанеру или брусья нужной величины, необходимо наметить на внутренней стороне места для полок, например, прорезать пазы. Есть смысл укрепить туда уголки, держатели или отрезки брусьев. Если привинчивать их после сборки, то это будет несколько затруднительно.
4. Затем устанавливают боковины и закручивают саморезами.
5. Укрепляют заднюю стенку, вырезанную из фанеры. Её наличие поможет избавить конструкцию от перекоса.
6. Только после этого следует изготовить и укрепить полки. Обычно их габариты равны размерам основания. Если на третьем этапе были укреплены уголки, то можно не привинчивать полки к боковинам.

Многие люди делают стеллаж открытым с тыльной стороны. В этом случае необходимо привинтить все полки к боковинам, а наверху и внизу укрепить специальные уголки, которые не дадут конструкции перекоситься.

Подготовка

Для того что бы сделать стеллаж, необходимо определиться, каких он будет размеров, какая нужна форма, а также из каких материалов он будет изготовлен.

Итак, для того чтобы сделать стеллаж своими руками необходимо составить чертеж. В случае, если с этим проблематично, то всегда можно подсмотреть примеры чертежей в интернете. И когда тот будет готов, необходимо подобрать материалы и инструменты.

Для того, чтобы сделать простейший стеллаж, необходимо несколько планок для перекладин, доски для полок, шурупы или саморезы, отвертка, лобзик, строительный карандаш (можно использовать и обычный, главное, чтобы он писал по поверхностям), рулетка, пузырьковый уровень и дрель.

Не стоит и забывать про технику безопасности при работе с инструментом. Используйте специальную одежду и строительные перчатки.

При работе с электро-лобзиком используйте очки и респиратор, дабы мелкие опилки или щепки не попадали в слизистую.

Фото стеллажей своими руками

Также рекомендуем просмотреть:

• Современная полка для книг своими руками
• Как сделать мини бар своими руками
• Детская мебель своими руками
• Как сделать пуфик своими руками
• Как сделать табурет своими руками
• Реставрация мебели своими руками
• Как сделать лавочку своими руками
• Инструкция как собрать компьютерный
• Кухонный стол своими руками
• Как сделать журнальный столик
• Красивый декупаж мебели
• Полка для ванной своими руками
• Делаем тумбу своими руками
• Перетяжка кресла своими руками
• Как сделать складной столик своими руками
• Шезлонг своими руками
• Чехол на стул своими руками
• Зеркало с подсветкой своими руками
• Как сделать шкаф своими руками
• Барный стул своими руками
• Красивая угловая полка своими руками
• Красивый абажур своими руками

Выбор материалов

Наиболее сложным является все же выбор дизайна, ведь пожелания у всех могут быть самыми разными, а вариантов есть огромное количество.

Другое дело выбор материалов. Практически все стеллажи делаются из двух видов материалов – дерево и металл. К первой категории мы относим не только традиционную древесину, но и ДВП, ДСП и другие производные.

Только вам решать, как делать стеллаж своими руками, но материал стоит выбирать разумно, а потому разберем каждый из них.

Начнем с металла

Металл является прочным материалом, который при этом не горит, что особенно важно при создании стеллажа для гаража.

С другой стороны, работать с металлом умеют далеко не все, но это только если говорить о традиционном понимании вопроса.

Сейчас самые простые стеллажи часто собираются из профилей, строительных уголков и подобных им аналогов. Такие конструкции получаются весьма практичными, легкими, но не очень красивыми в плане дизайна.

Для гаража такой стеллаж подойдет отлично, но есть одно условие – контроль веса всего, что на нем будет храниться.

Строительные профиля используются для создания фальш-стенок, разных конструкций на потолке и стенах. Нагрузка на них при этом не очень большая и это надо учитывать.

Поставив в гараж такой вы должны быть готовыми к тому, что комплекты резины на него лучше не класть, как и другие тяжелые инструменты.

Просто представьте свою реакцию, когда утром перед работой, зайдя в гараж, обнаруживаете стеллаж и все его содержимое поваленное на ваш автомобиль – приятного в этом будет очень мало.

Дерево практически во всех смыслах выглядит интереснее металла, если мы говорим о самостоятельном создании. Допустим вы думаете о том, как самому сделать стеллаж для рассады, ведь вы занимаетесь выращиванием овощей.

В этом случае вам нужны будут деревянный брус под каркас и простые доски для полок.

Примерно так выглядит самая простая конструкция стеллажа из дерева. При этом из инструментов нужна будет ножовка, рулетка, молоток, гвозди. Последние предметы можно заменить шуруповертом и саморезами, если такие имеются.

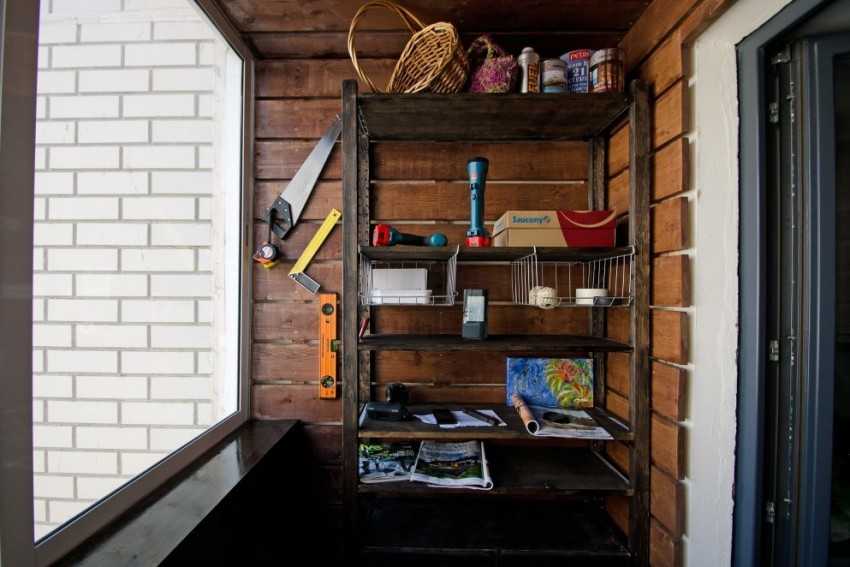

Такой же деревянный стеллаж своими руками можно поставить на лоджию для хранения разных вещей, в кладовку под консервацию, или в погреб под те же нужды.

Кроме того, дерево отлично вписывается практически в любую обстановку, а при желании цвет можно немного изменить при помощи лака или краски.

Что нужно для изготовления стеллажа

Как только вы определитесь с типом изготавливаемой конструкции, необходимо подсчитать количество материала, который понадобится для работы. К примеру, для изготовления обычного прямого стеллажа нужны следующие материалы:

• деревянные опоры длиной от 1,5 до 2 м;
• бруски для соединения опор;
• доски для изготовления полок;
• металлические уголки;
• набор гвоздей и шурупов (нужно брать с запасом, ведь в процессе часть из них может потеряться);
• специальная пропитка для дерева;
• лак или краска (по желанию).

Древесина для изготовления стеллажа

Цены на доски строительные

Доски строительные

Для работы также нужно подготовить некоторые инструменты, большую часть из которых можно найти в любом гараже:

• кисточки для покраски древесины;
• пылесос или небольшая щетка для устранения пыли;
• электрический лобзик или обычная ножовка по дереву;
• крестовая отвертка;
• наждачная бумага или шлифовальная машинка (если такая у вас есть);
• молоток.

Какие инструменты могут потребоваться

Предварительные работы

Стеллаж из дерева представляет довольно вместительную конструкцию, которая состоит из некоторого количества полок (ячеек) соединённых вместе и стоящих на стойках, подставке или прямо на полу. Число ярусов зависит от высоты помещения и предпочтений владельца.

Стеллажи бывают:

• стационарные;
• передвижные (на колесиках).

Основные этапы изготовления:

1. Предварительный этап. Разработка чертежа.
2. Основные работы. Подбор материалов и инструментов. Сборка стеллажа.
3. Заключительный этап. Окраска, оклейка и т. д.

От первого этапа зависит дальнейшая судьба стеллажа. Неправильный выбор материала или плана может свести усилия «на нет». Чтобы выполнить чертёж, необходимо измерить место дислокации конструкции, если предполагается стационарный вариант.

При изготовлении стеллажа для инструментов, продуктовых заготовок или предметов домашнего обихода лучше предпочесть простые прямые формы. Для этого определяют высоту конструкции и ширину полок, которые часто делают до потолка.

Для установки мелких аксессуаров можно изготовить пролёты длиной до 1,5м, а для тяжёлых вещей (книг, банок с соленьями или вареньями) рекомендуется 90 см и менее. Это предотвратит деформацию полок (прогиб). Для вин лучше сделать отдельные ячейки.

Общие рекомендации:

• Ширина стеллажа зависит от свободной площади.
• Обычная длина не более 1,5 м, но если имеются 40–50 мм доски ─ её увеличивают до 2-2,5 м.
• Глубина полок зависит от предметов, которые на них будут расположены. Например, для одежды оптимальная величина 50–60 см, а для отвёрток и пассатижей нужно не более 5 см. На одном стеллаже могут быть полки разной глубины.
• Примерная высота ярусов 25-60 см. Если нужно хранить крупногабаритные вещи, например, покрышки от грузовика ─ размеры рекомендуется пересмотреть.

Желательно использовать натуральные доски (дуб, бук, сосна, красное дерево). Их следует обработать специальными составами и антисептиками и дать отлежаться несколько дней. Не рекомендуется применять материал, изготовленный из опилок или стружки (ДСП, например). Он быстро разрушается.

При разработке чертежа не следует забывать о свободном пространстве по горизонтали (между двумя предметами) и по вертикали (зазор от края самой высокой вещи до верхнего яруса). Минимальное расстояние должно составлять 3 см.

Разновидности стеллажей

Стеллаж – это вместительная конструкция, выполненная из разных пород дерева. Он состоит из нескольких полок, которые фиксируются на прочных стойках. Преимуществом самостоятельного изготовления стеллажа является то, что размеры, цвет и количество ярусов будущей конструкции выбираете вы. Существует несколько разновидностей стеллажей, которые предназначены для выполнения своих функций. Речь идет о стационарных, передвижных, вращающихся и навесных стеллажах. Рассмотрим каждую из этих разновидностей отдельно.

Стеллажи бывают различных типов

Преимущества стеллажей

Стационарные

В состав конструкции входят перекладины, служащие опорой для устанавливаемых полок, и стойки. Для повышения прочности стеллажа конструкцию можно прикрепить к стене. Количество полок может меняться в зависимости от вкусовых предпочтений мастера. Стационарные стеллажи могут быть открытыми или закрытыми, но второй вариант более сложный в изготовлении.

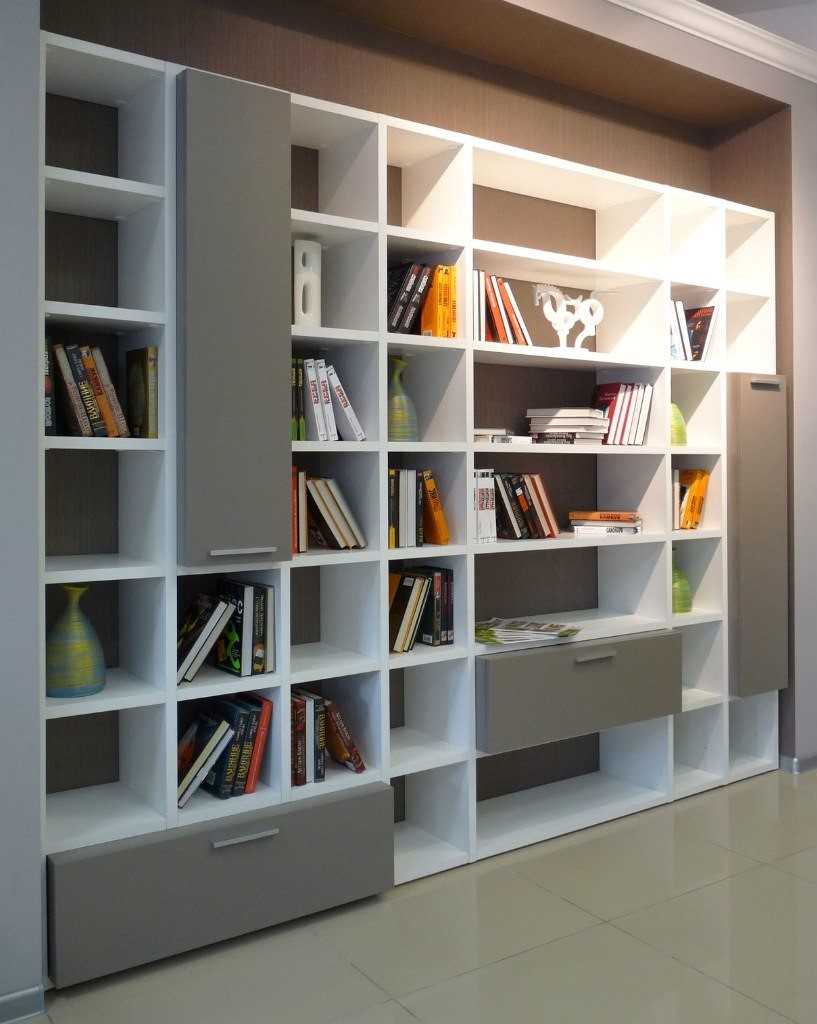

Изысканный стационарный стеллаж

Передвижные

Конструкция очень похожа на предыдущий вариант за исключением колесиков, на которых стеллаж можно передвигать по полу. К преимуществам передвижных изделий стоит отнести их мобильность, поэтому вам не придется каждый раз разбирать конструкцию или просить соседа о помощи для перестановки в доме. Стеллажи изготавливаются с пластмассовыми или резиновыми колесиками. Первый вариант более дешевый, но второй – надежнее.

Стеллаж на колесиках

Вращающиеся

Популярная разновидность стеллажей, отличающаяся удобством в использовании. Такие конструкции отлично подходят людям, которым нужен постоянный доступ к разным предметам, хранящимся на полках деревянного изделия. Например, вращающийся стеллаж подходит автомобилистам, чинящим свое транспортное средство в гараже.

Вращающийся стеллаж

Вращающийся стеллаж для книг Albero

Навесные

Такие конструкции трудно назвать стеллажом, ведь полки крепятся не к опорам внизу, как это бывает с традиционными стеллажами, а к стене. Но все-таки навесные стеллажи пользуются большим спросом. Преимущество таких полок заключается в их удобстве, ведь установить стеллаж можно практически в любом месте, где есть лишнее пространство. Как и с другими конструкциями, навесные стеллажи предусматривают установку разного количества полок.

Современный навесной стеллаж

Преимущества самостоятельной сборки

Что выиграет владелец от самостоятельного изготовления мебели:

• Экономия финансов. При любых подсчетах приобретение материала и комплектующих обойдется дешевле готового товара;
• На этапе проектирования предусматривается степень нагрузки на полки, исходя из которой рассчитывается толщина расходного материала и соответственно снижение расходов. Полки не погнутся, не перекосятся, потому что соответствуют предполагаемой нагрузке;
• Индивидуальный проект позволит органично вписать мебель в имеющийся интерьер. Владелец сможет сам подобрать цвет и конструкцию модели;
• Зная для чего будет использоваться стеллаж, можно подобрать оптимальный размер и высоту полок и ячеек в ней;
• Пространство используется с максимальной пользой.

Для детской подойдут облегченные стеллажи из пластика для мягких игрушек и вещей, в зале уместен будет более изысканный вариант полок для различных безделушек, хранения столовых принадлежностей.

Если полки ставятся в коридоре, то там будут храниться инструменты, обувь, верхняя одежда. Здесь уместными станут металлические направляющие и прочное перекрытие.

Полки для книг

Многие думают, что полки для книг – это элементарная вещь, но к ним выдвигается ряд требований. Самое главное – они должны выдерживать значительный вес, поэтому крепление должно быть особенно надежным и прочным. Даже полки из дерева, если они имеют значительный пролет, со временем прогибаются, не говоря уже о ламинированном или шпонированном ДВП.

Необходимо учитывать тот факт, что максимальный пролет полки не должен быть больше 1 метра, иначе полностью нагруженная полка обязательно прогнется. Полки для книг могут быть, как обычными прямыми, так и угловыми.

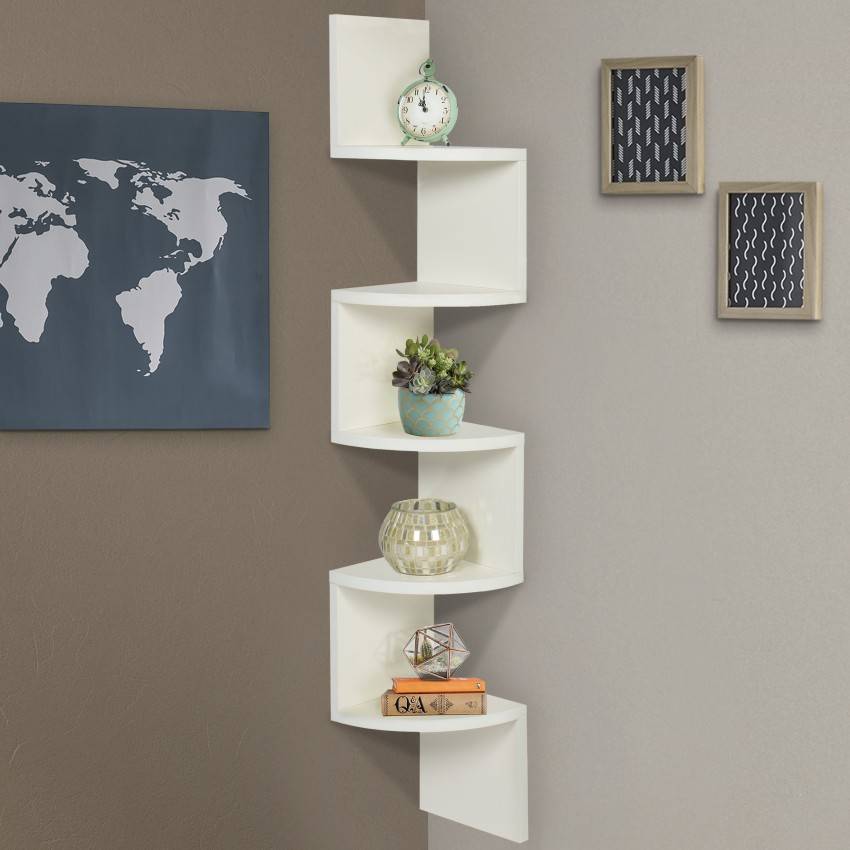

Угловые полки для книг

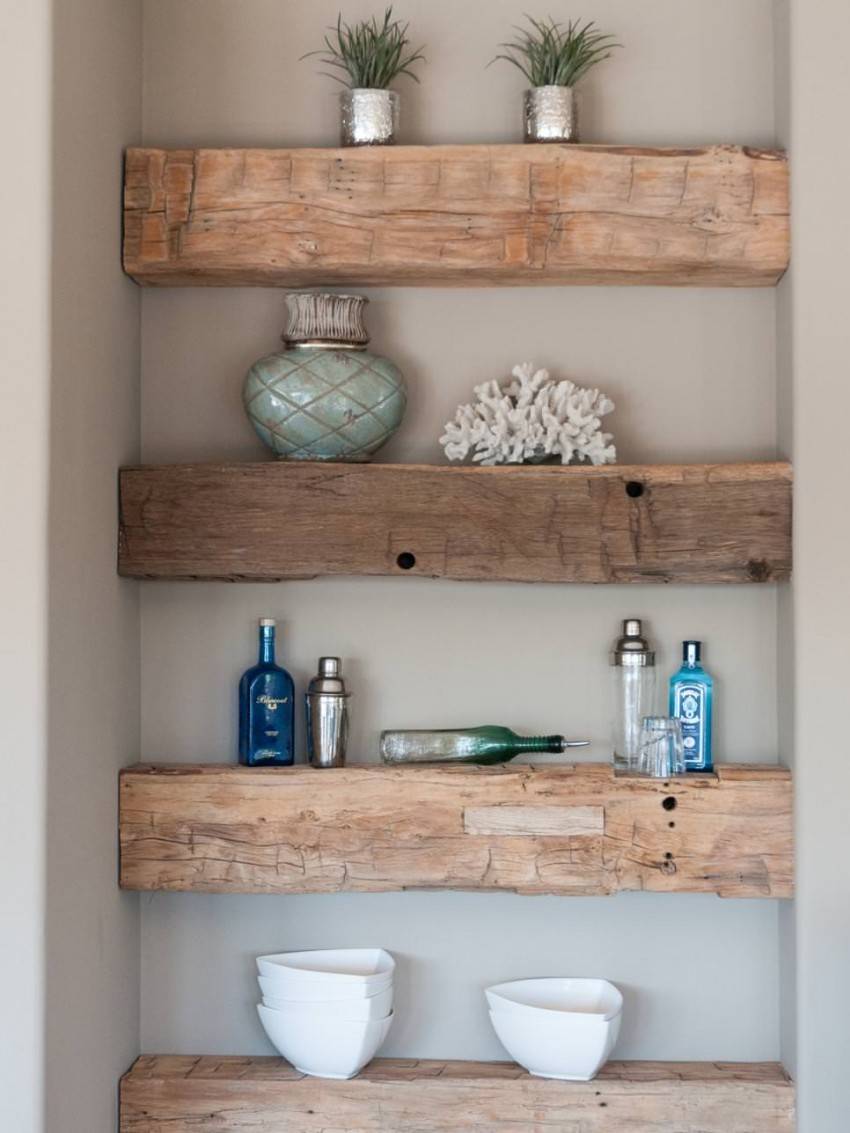

Самая простая полочка состоит из отрезка обычной доски, которая крепится к стене одним из способов. При определенных условиях, многие варианты смотрятся особенно стильно, современно и привлекательно. В любом случае, следует проявлять свою фантазию. Ведь каждому хочется сделать что-то уникальное, единственное в своем роде. Чтобы включить личную фантазию, можно воспользоваться Интернетом, где собраны в фотогалерее уникальные идеи, но это совсем не означает, что их необходимо копировать в буквальном смысле.

Напольные полки, как правило, более надежные, поскольку их допустимо нагружать, не боясь за то, что они прогнутся или сорвутся со своего крепления.

Крепление таких полок совсем другое, поскольку они закреплены на стойках. Напольные полки допустимо сделать любой формы, используя за основу прямые или изогнутые линии.

Напольные полки для книг

Материалы для изготовления стеллажей

Сделать стеллаж можно из различных материалов:

• Дерева.
• Металла (см. Металлические стеллажи: как выбрать для гаража).
• Пластика.

Но если из первых двух видов при достаточной, тщательной обработке стеллаж получается аккуратным и оригинальным, то работать с пластиком довольно сложно. Бывает проблематично сделать качественную обработку срезов, точность и прочность соединений, непросто спрятать заусеницы, выщерблены и другие дефекты, возникающие при резке или сверлении материала. Поэтому обычно пластик применяют в комбинации с деревом или металлом.

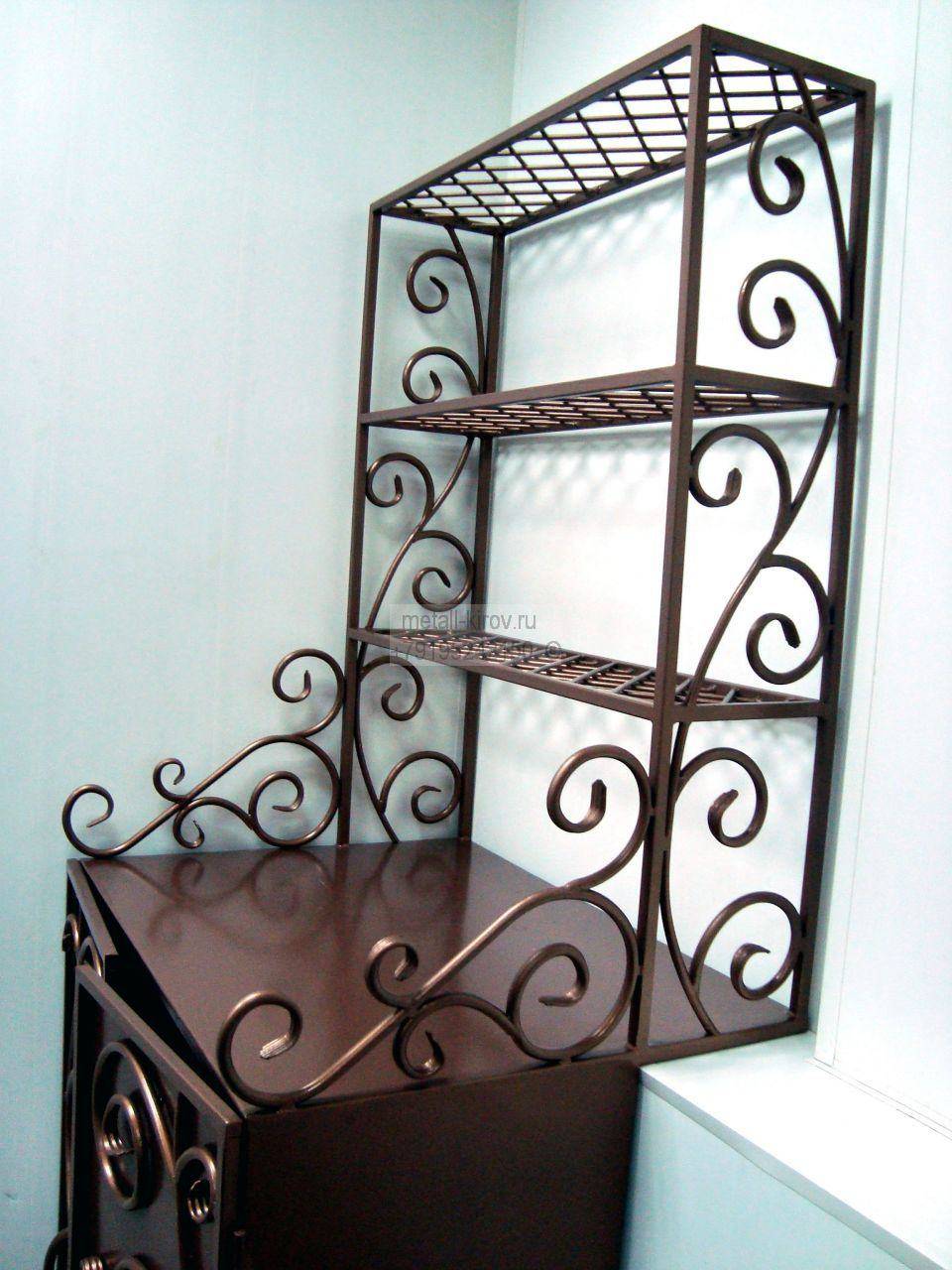

Кованый стеллаж, комбинированный с деревом

Но можно комбинировать не только пластик, оригинально смотрятся стеллажи из кованного металла или гнутой проволоки с полочками из фанеры, ДСП или МДФ. А также деревянные стеллажи с отделкой из художественного литья или дверцами из цветного стекла.

Производители предлагают огромный выбор стеллажей из различных материалов, с широкой гаммой оттенков, множеством разнообразных моделей – от самых простых форм до креативных и фантазийных. Но если вы решили сделать стеллаж из подручных материалов своими руками, то мы постараемся помочь вам в этом.

Начнем, пожалуй, с некоторых рекомендаций, которые нужно обязательно выполнить перед началом работы.

Определение размеров

Как уже говорилось ранее, размеры стеллажа зависят напрямую от габаритов комнаты

Чтобы сделать полки в кладовке в квартире, домашнему мастеру важно учитывать несколько параметров перед составлением схемы:

• ширина, длина и высота кладовой – для базовой разметки чертежа;
• удобный доступ к полкам и небольшая высота стеллажа – для комфортного использования изделия без привлечения подставок и лестниц;
• предполагаемое количество предметов, которые будут храниться на стеллаже, их размеры, от высоты до ширины;
• грузоподъемность – чем она выше, тем больше должно быть ребер жесткости, обеспечивающих крепость конструкции;
• наклон пола – важный параметр, без учета которого можно получить неустойчивое изделие.

Исходя из перечисленных параметров, домашнему мастеру следует набросать наиболее подробный чертеж, либо взять готовую схему и подставить свои размеры. Такой тщательный и ответственный подход принесет удачный результат столярных работ.

Важно! Если пол неровный, то могут помочь как подставки под опоры стеллажа, так и дополнительное крепление полок к стене кладовки. Грузоподъемность стеллажа напрямую зависит от распределения нагрузки на полки

Грузоподъемность стеллажа напрямую зависит от распределения нагрузки на полки

Разновидности конструкции из дерева

Стеллажи подразделяются на: универсальные и специальные. Первые позволяют хранить предметы и детали в таре и без нее прямо на полках. Вторые предназначены для хранения металлов.

По функциональному назначению и характеру хранения груза подразделяются на:

• домашнего пользования;
• офисные;
• торговые;
• складские;
• архивные.

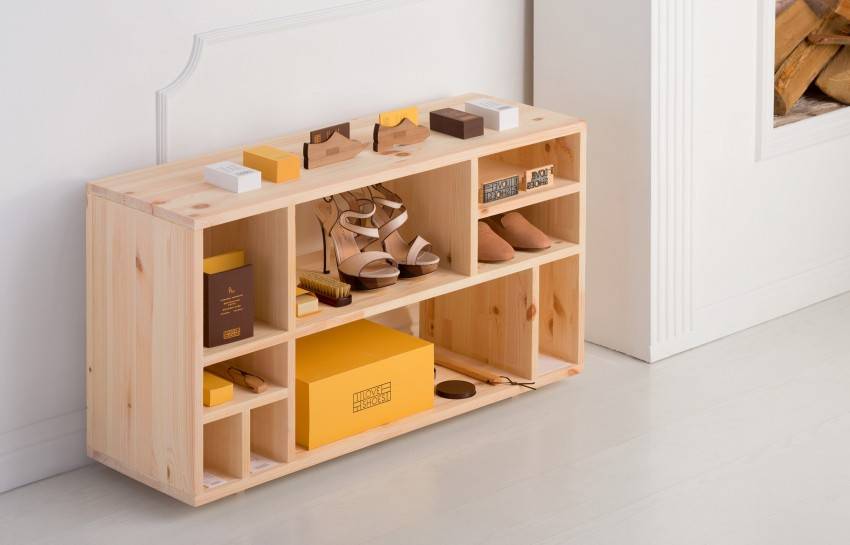

Деревянный стеллаж для дома

Стеллаж из дерева в офис

Торговые деревянные стеллажи Деревянные стеллажи чаще используют в офисах и в быту, реже для складских помещений.

По конструктивным особенностям бывают:

• паллетными — хранение товаров производится на специальных поддонах — паллетах;

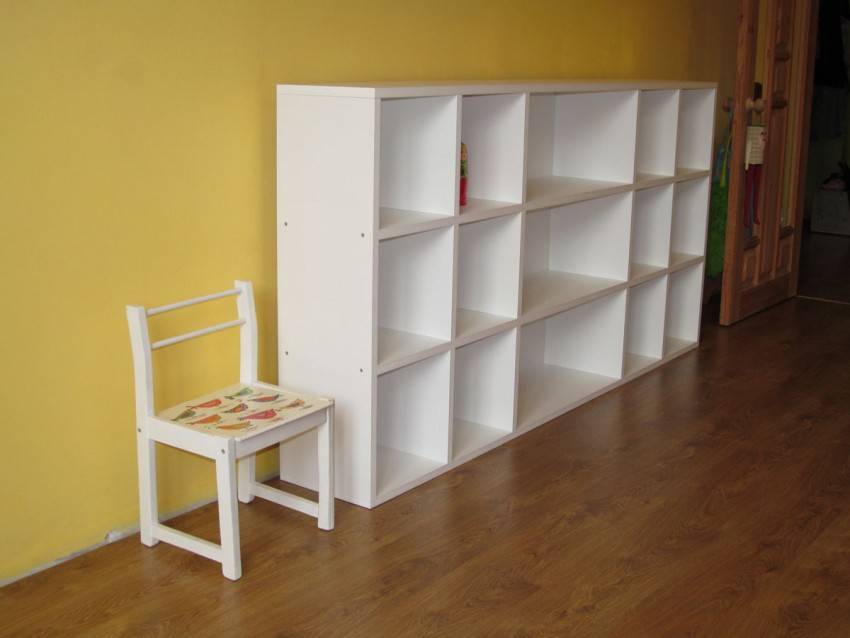

• полочные — самые распространенные. Используются в офисах, быту и торговле;
• консольные — используют для хранения крупных длинномерных грузов;
• мобильные — выполнены в виде поставленных на тележки спец поддонов.

Стеллаж из паллетов и поддонов

Полочный стеллаж из брусков и дерева

Мобильный стеллаж для игрушек

Подготовка инструмента и материалов

Перед началом сборки подготавливаются следующие принадлежности:

• Крепежные элементы (шурупы);
• Отвертки или шуруповерт;
• Лобзик для распила материала;
• Уровень и рулетка;
• Чертежные инструменты (карандаш, мел).

Новичкам стоит знать, из чего можно сделать стеллаж, для этого понадобятся:

• Брус;
• Рейки;
• Полки.

Подбор материалов для будущего стеллажа делается с учетом климатических особенностей, и предназначения. Местонахождение подобных конструкций во влажных помещениях вызовет коррозию металлических элементов, а деревянное основание начнет гнить. Чтобы избежать подобных явлений следует воспользоваться лаком и другими защитными покрытиями.

При отсутствии инструмента, распил делают в специальных магазинах. Для изготовления полок подходят многие материалы: обрезанная доска, толстое стекло, фанера, пластик.

Инструкция о том, как правильно собрать металлический стеллаж на зацепах

Металлический стеллаж ТСУ представляет собой универсальное изделие, которое можно достаточно просто, надежно и быстро собрать на зацепах. Клипсы или зацепы – это своеобразные кронштейны, имеющие специфическую форму. Они вставляются в стойки, вернее, в отверстия перфорации профиля и облегчают возможность сборки изделия.

Подобные стеллажи – прекрасный вариант для размещения склада продукции практически неограниченного размера. Такая конструкция может использоваться везде: в офисе, на складе, в магазине или в гараже. Способов собрать металлический стеллаж ТСУ множество, они могут быть и отдельно стоящими конструкциями, и собраны с другими видами стеллажей. При необходимости монтажа длинного металлического стеллажа используется ленточный способ сборки.

Предлагаем пошаговую инструкцию о том, как самому собирать стеллажи металлические ТСУ:

1. Для начала берем стяжки и стойку. Стяжки опоры, а также поперечина должны быть вставлены в первый паз, начиная с края стойки.
2. Аналогично действуем со второй стойкой. Для создания спаренных стоек необходимо вставить стяжки опоры с их торцов.
3. Обозначаем высоту расположения полок. После чего вставляем кронштейны, на которых затем закрепятся полки, в спаренные стойки (высота должна быть одинаковой). Поворачиваем их кронштейнами внутрь на расстоянии от 7 до 10 см друг от друга.
4. Берем полку и опускаем с одной стороной на кронштейны до упора. Другая сторона полки опускается вниз до зацепления (для этого следует приложить усилие).
5. Противоположные спаренные стойки имеют на торцах отверстия (один уровень, проверьте), куда надо вставить крестовины жесткости зацепами. Затем они сгибаются к центру конструкции на угол в 45°.
6. Пластины крестовины затем закрепляются крюк к крюку с помощью талрепов (2 шт.).
