Практичная кладка кирпичных столбиков для забора

Характеристики

Бетон на сегодняшний день является самым популярным и недорогим стройматериалом. Он обладает массой достоинств, которыми наделяются изготовленные из него изделия и конструкции. Это относится также к столбам для забора. Заборы из бетонных столбов надежно оградят частные дома, общественные заведения и предприятия от недоброжелательных посетителей.

Достоинства этих ЖБИ:

• устойчивость к погодным воздействиям (дождь, снег, перепад температуры и т.д.);
• стойкость к коррозии;
• универсальность. Используются в любом грунте;
• высокая прочность;
• быстрый монтаж;
• не требуют особого ухода;
• длительный срок службы – до 50 лет.

Кроме того, в бетонные столбы можно вмонтировать электропроводку. Это позволяет поставить на ограждение различные элементы освещения, что сделает его более практичным и уникальным.

Рисунок 2. Бетонный столб для забора

Этапы создания ленточного фундамента

1. Ознакомьтесь со структурой.

2. Обязательно пройдите по предполагаемому периметру и оцените качество грунта. Там где почва мягкая, нужно будет увеличить ширину ленты.
3. Наброски по периметру. Первый способ – прочертить четкую линию по земле. Второй способ – расставить по периметру колышки, частота их расположения не важна, даже если их будет 4, то можно будет натянуть веревку. Это никак не навредит будущему рву.
4. Работа лопатой. Выкапывается ров шириной 50 сантиметров. Оптимальная глубина траншеи под ленточный фундамент – 40 сантиметров. Поэтому выкапывается 50 сантиметров.

5. Ров тщательно трамбуется и, одновременно, проливается водой дно ямы. Глубина выходит около 40 сантиметров.

6. По желанию, рубероид или полиэтилен укладывается на дно, что играет роль гидроизоляции. Обязательно лежат внахлест.
7. Здесь создается песчаная подушка 5-7 сантиметров. Тщательно трамбуется, проливается.
8. Следующий слой – гравий или щебень. Его толщина 10-15 сантиметров. Повторяем важные действия – трамбуем, проливаем.
9. Монтаж опалубки внутри траншеи — дело очень простое. Для получения красивого фундамента используйте уровень и линейку-уголок, тем самым достигайте углы в 90 градусов.
10. Оптимальная толщина арматуры – 8-12 миллиметров. Устанавливается по центру глубины траншеи.
11. Раствор. Щебень фракции 20/40 мм, чистый песок, цемент марки M400 мешают в пропорции 4: 4: 1.
12. Послойно заливая раствор, протыкайте его, чтобы воздух максимально вышел из жидкого бетона, вместе с этим, разглаживайте и уплотняйте его.
13. Финальный слой можно сделать более жидким для придания точной формы.
14. Затвердевание основания. Бетон окончательно затвердевает через 4 недели, но этого момента никто не дожидается. Все строители на 4 день уже демонтируют опалубку.
15. Грамотной считается сушка бетона, когда он защищен от раннего нагрева солнцем. В первую ночь накрывают от дождя, так как верхний слой еще слаб. На второй день бетон нужно поливать прохладной водой из шланга с низкой высоты.

Наш результат

Выбор кирпича для столбов

Обычно для возведения кирпичных столбов применяются четыре типа изделий:

• керамический кирпич;
• клинкерный кирпич;
• силикатный кирпич;
• гиперпрессованный кирпич.

А для того чтобы безошибочно определить, какой из кирпичей обладает достаточно высоким качеством, можно просто провести банальную проверку прямо в магазине.

1. Самый простой способ выявить недостатки материала — осмотреть его на предмет различных дефектов.Если будут обнаружены трещины на поверхности кирпича, то такой материал, разумеется, лучше не покупать. Можно для проверки качества кирпича воспользоваться каким-либо металлическим предметом. Если постучать этим предметом по поверхности стройматериала, то по характеру издаваемого звука нетрудно определить качество. Если звук звонкий, значит, материал можно покупать. Если же звук при ударе металлическим предметом о поверхность будет глухим, то лучше не приобретать такой кирпич. Издаваемый глухой звук свидетельствует о том, что материал был плохо обработан на этапе производства.
2. Еще один способ проверить качество кирпича — бросить его на асфальт примерно с метровой высоты. Если он расколется на несколько кусков, значит, при его производстве плохо соблюдались требования. Естественно, тогда и покупать его не нужно. При покупке кирпича обязательно нужно попросить продавца показать паспорт, подтверждающий качество продукции. Этот документ должен быть обязательно, если же его нет, то нетрудно будет понять, каким качеством обладает материал. Следовательно, без паспорта кирпич лучше не покупать.

Технология кладки поэтапно

Траншея для забора

Начинают с подготовки участка под строительство забора с кирпичными столбами. На линии прохождения ограды убирают кусты, демонтируют старые ограждения. Границы отмечают на территории с помощью кольев и шнура, при этом размечают не только размеры кирпичных колонн, но и определяют очертания ям и траншей под основание.

Повороты размечают угольником, если они прямые. Для кривизны другого типа используют прямые шнуры, скрещивание которых покажет место поворота. Колья ставят на 1 м друг от друга. Параллельно первой линии натягивают вторую разметку по ширине столбов. Под каждую колонну размечают габариты ямы. Определяют место входа в виде калитки и ворот.

Поблизости организовывают место складирования песка, щебня и цемента, чтобы уменьшить расстояние подноски и подвозки тачками. Кирпич подвозят после укладки бетонной смеси, когда пространство вокруг освободилось и есть место для разгрузки поддонов.

Порядок проведения работ

Классический забор с кирпичными колонами строится по определенной технологии.

Этапы включают:

1. Устройство фундамента. Тип опорной части выбирают так, чтобы он выдержал вес столбов и промежуточных секций забора.
2. Кирпичная кладка. Строительство начинают после набора 50% прочности фундаментом, период ожидания составляет 10 – 12 суток. Размер столбов (1,5 – 2 кирпича) зависит от высоты и тяжести заполнений. Кладку проверяют строительным уровнем и отвесом, в процессе ставят закладные детали.
3. Монтаж секций или ленточного заполнения пролетов. Для этого приваривают к закладным каркас сетки, кованых деталей, раму для поликарбоната или профнастила. Сплошной забор делают из кирпича.
4. Монтаж декоративных элементов. На столбах делают покрытие из металлочерепицы, колпаки ставят и над секциями забора. Такие детали украшают ограду, и защищают материал от разрушения при действии дождя, снега.

Кладка кирпича под пруток

Кладка кирпичного столба

Металлические пруты выставляют по горизонтали и вертикали между рядами кладки, чтобы получить идеальные и одинаковые по размеру швы. Толщину гладкой арматуры берут 10 мм, используют круглое сечение, т.к. квадратный пруток трудно передвигать.

Начинают класть с угла, поэтому первый отрезок прута ставятв этой области. Угловые кирпичи должны плотно схватиться, по их верху ставят разметочный шнур для кладки последующих кирпичей. Второй ряд укладывают после высыхания первого. На арматуру помещают раствор, и ставят камень. Кирпич постукивают киянкой до полной осадки на пруток.

Пока высыхает ряд, элементы укалывают на другой стороне столба. Пруток можно ставить по всему ряду или прокладывать только под угловыми камнями, а остальные элементы четко ровнять по шнуру. Для отбивки половинок и трех четверок используют болгарку, чтобы получить ровный край, отбивать киркой нельзя.

Установка закладных

Установка закладных

Идеальная поверхность кирпичного столба выглядит красиво, но к опоре нужно крепить секции пролетов, фиксировать калитку и стойки ворот. Поэтому при строительстве в тело колонн ставят закладные детали из металла, чтобы впоследствии приварить к ним стальные элементы.

Разновидностей деталей много, каждая выполняет определенную функцию. Если делают заполнение сплошной кладкой, закладные элементы связывают секции с колонами. Для этого ставят металлические петли из стержней диаметром 6 мм через 3 ряда.

Для заполнений из профлиста, поликарбоната к столбам крепят металлические рамы. Закладные выполняют в форме стальных пластин, чтобы они выдерживали вес пролетных конструкций. Для установки распиливают кирпич, чтобы туда стала деталь. Позднее на закладные элементы приваривают лаги, а на них ставят секции. Нагружать закладушки можно после окончательного застывания раствора и набора 100% прочности (28 суток).

Необходимые инструменты

Кладка кирпичного забора – серьезное мероприятие, которое требует соответствующей подготовки. В частности придется приобрести необходимые инструменты. Прежде всего, необходимы средства для замешивания раствора. Оптимальный вариант – бетономешалка, взятая в аренду, одолженная у знакомых и приобретенная (очень пригодится при дальнейшем обустройстве участка).

Альтернатива – набор для ручного замешивания раствора:

1. Корыто, размер которого подбирается в зависимости от темпов кладки.
2. Три строительных ведра для транспортировки компонентов смеси и дозировки готового раствора.
3. Совковая и штыковая лопаты для замешивания.
4. Опционально: тачка для транспортировки компонентов смеси между местом складирования и замешивания раствора.

Для устройства опалубки фундамента забора из кирпича своими руками понадобится шуруповерт и электролобзик. Последний можно успешно заменить ручной пилой подходящей для листов OSB. Из электрического ручного инструмента также понадобится углошлифовальная машина с запасом дисков по металлу (резка арматуры), камню (деление кирпичей) и дереву (вырезание частей опалубки под фундамент).

Непосредственная кладка также требует специальных ручных, контрольно-измерительных и дополнительных инструментов. К первым относятся: кельма каменщика для перемещения раствора, правильный молоток для быстрого обтесывания кирпичей на месте и расшивки для привидения швов в надлежащий вид.

К минимально необходимым контрольно-измерительным инструментам относят спиртовой строительный уровень, рулетку и отвес. В качестве дополнительных ориентиров по горизонтали и вертикали применяются причалки и шаблоны-порядовки.

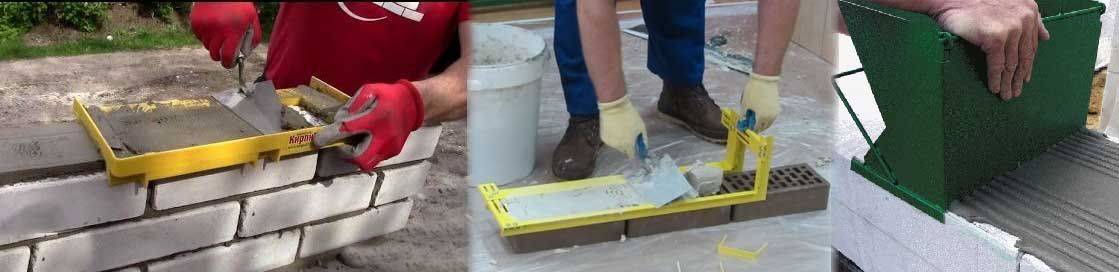

При правильном обращении ускорить процесс кладки помогут устройства для дозирования раствора между рядами – порядовки-дозаторы или кюветы. Подобные приспособления приобретаются в наборах или изготавливаются самостоятельно из подручных материалов.

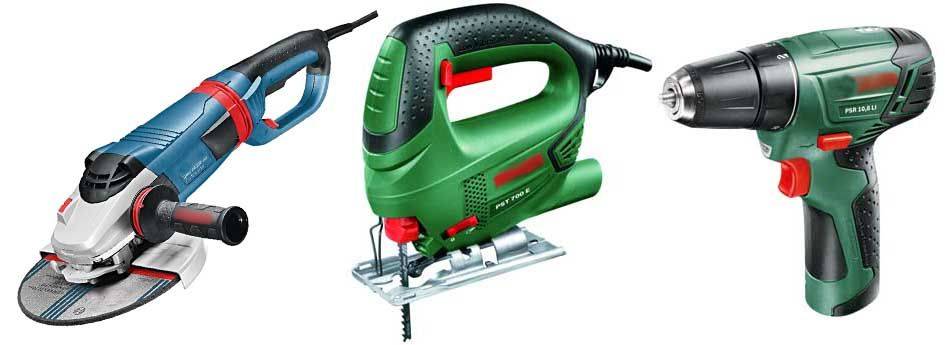

Кроме того могут понадобится специальные инструменты для обработки дополнительных материалов, используемых в проекте. Но это уже частные случаи, каждый из которых рассмотреть невозможно.

Естественно не обойдется и без универсальных ручных инструментов вроде молотков или пассатижей

Но их наличие подразумевается априори, поэтому заострять внимание на них не будем

Особенности заборов с кирпичными столбиками

Столбики из кирпича для заборов могут быть разных размеров: в зависимости от ваших пожеланий и функций, которые будет выполнять ограждение. Оно может быть глухим, надежно защищающим ваш дом от посторонних, а может быть невысокими – такое ограждение со столбиками из кирпича будет и привлекательно с эстетичной точки зрения, и практично: забор защитит вас посторонних и бродячих животных.

Высота столбов для забора будет определять и другие их параметры, в первую очередь, сечение. Для высоких столбиков сечение должно быть 38х38 сантиметров (это кладка в полтора кирпича). Можно сделать и более толстые столбы с сечением в 51х51 сантиметров, для этого строят заборные столбы в два кирпича.  Небольшие столбы можно класть и в один кирпич, в зависимости от материала, который будет использоваться для пролетов.

Установка заборных столбов производится по все периметру участка, шаг при этом может быть разным. Кто-то предпочитает делать небольшие пролеты в 1-1,5 метра, либо больше от 2,5 до 6-9 метров.

Фундамент для забора

Чтобы предотвратить опрокидывание, столбы для забора из кирпича нужно частично заглубить в землю. Кроме того, он должен опираться на стабильный грунт, коим верхний слой почвы, периодически намокающий и промерзающий, считать нельзя. Таким образом очевидно, что столб из кирпича должен стоять на фундаменте и быть с ним связанным.

Фундамент представляет собой бетонный столб, подошва которого располагается на 150 – 200 мм ниже глубины промерзания. Чтобы повысить устойчивость, его целесообразно сделать расширяющимся к низу, так чтобы по линейным размерам подошва оказалась в два раза больше верхней части. Последняя же должна иметь размер, соответствующий размеру в плане кирпичного столба: в 1,5 кирпича (380х380 мм) или в 2 кирпича (510х510 мм).

Фундамент для забора

Перед сборкой опалубки в котловане устраивается подушка из утрамбованного щебня в 150 мм толщиной.

На опалубке изнутри перед заливкой бетона нужно закрепить рубероид, уложенный в 2 или 3 слоя.

Также перед заливкой в опалубку нужно установить стальной сердечник, который должен пронизывать и кирпичный столб. Лучше всего в этом качестве использовать трубу, но можно и другой прокат, например, швеллеры. Сердечник будет армировать бетон и обеспечивать связь столба с фундаментом.

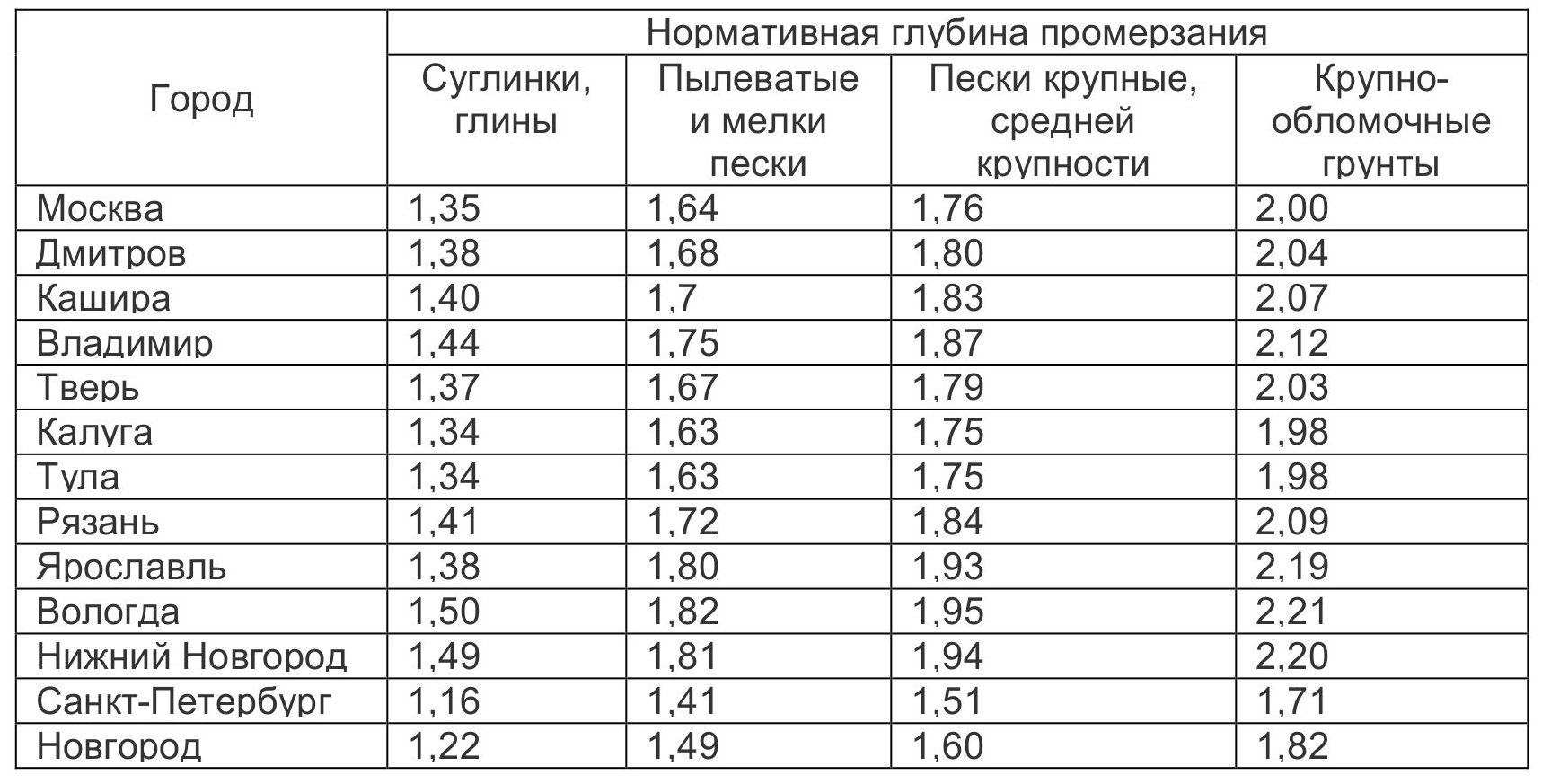

Промерзание грунта

Риск промерзания считается основным при устройстве фундаментов любого типа. Ему подвержены все виды грунтов, за исключением скалистых. Хотя и они подвергаются охлаждению, но в них нет воды, а потому их характеристики и линейные параметры остаются практически неизменными. Насыщенность грунта водой прямопропорциональна показателю его пучинистости при замерзании. Воздействие выражается в возможном выталкивании, подъёме  фундамента из земли, его горизонтальном и вертикальном разрыве.

Если застройщик при приобретении участка не придал значения низким характеристикам грунта и возможному воздействию промерзания, ему надо быть готовым к повышенным затратам на устройство ограждения с кирпичными столбами

Важно! На торфяных участках стоит вовсе отказаться от идеи возведения подобного забора из-за большой вероятности появления множества проблем и непредусмотренных затрат

Ленточный фундамент для кирпичных заборов

Фундамент ленточного типа надежно удерживает массивные заборы, сложенные из кирпича или бетона. Его востребованность домовладельцами обусловлена возможностью самостоятельного обустройства без привлечения сотрудников строительных фирм и спецтехники. По виду ленточный фундамент действительно напоминает ленту, пролегающую по земной поверхности с углублением на 50 – 80 см. Прокладывают ее путем заливки бетонной смеси. Ширина фундамента должна превышать этот же параметр будущего забора. Допустимый выступ постамента – до 15 см. Если забор строится на неровном участке, ленту заливают ступенями, «перебрасывая» перепады высоты на опору.

Этапы работ по устройству бетонной ленты для столбов забора

Рассмотрим поэтапно, как заложить ленточный фундамент для крепления несущей части забора.

1. Разметка. Прямую линию чертят, ориентируясь на фасад основной постройки двора. Если за ориентир принимается другой объект, линию проводят параллельно.
2. Установка колышков с натяжением веревки – дело несложное.
3. Выравнивание рабочего участка (возможно со снятием части грунта) и планировка.
4. Рытьё траншеи. Для короткой ограды высотой до 1 м глубина основания должна быть 10 см, не меньше. При строительстве высокого забора грунт изымают на 30 см.
5. Создание песчаной подушки, полив и утрамбовка созданного слоя.

При обустройстве фундамента выше уровня грунта смонтируйте деревянную или другую прочную опалубку и установите ее по бокам рва. Укрепите опалубку колышками и уложите арматуру, стянутую проволокой.

1. Приготовление раствора. Щебень фракции 20/40 мм, речной просеянный песок и цемент марки M400 соединяют в пропорции 4: 4: 1.
2. Заливают траншею слоями и уплотняют раствор брусом.
3. Каждому слою дают схватываться. Последний уровень делают жидким без добавления камня, т. к. впоследствии он не даст выровнять поверхность.
4. После заливки фундамента его накрывают брезентом или периодически поливают водой, не позволяя пересыхать.
5. Через несколько дней опалубку снимают и начинают возводить кирпичную стену.

Особенности строительства столбов из кирпича

Весь технологический процесс возведения ограждения этого типа делится на 4 этапа:

1. Проектирование.
2. Выбор и закупка материалов.
3. Устройство прочного основания (фундамента).
4. Строительные работы.

На этапе проектирования определяется высота будущего ограждения, его размеры и способ заполнения проемов между столбиками. От этого зависит нагрузка на фундамент и сложность армирования конструкции. Чем выше планируется забор, тем больше масса каменной кладки, опирающейся на основание. Проемы тоже могут заполняться разными по весу материалами – профнастилом, пластиковыми панелями или же тяжелыми коваными решетками.

Для несущей способности кирпичных столбов практически неважно, какие камни будут использоваться для их строительства — белые, красные керамические или облицовочные. Дело в том, что столбики должны выдерживать различные виды боковых нагрузок, действующих на излом

К таковым относятся динамические нагрузки, возникающие от порывов ветра и при пользовании воротами и калитками. Чтобы конструкция выдерживала подобные воздействия длительное время, можно пойти двумя путями:

• увеличить ее массивность за счет кладки толщиной в 2 и более кирпича (от 500 мм);
• вмонтировать в кирпичные столбы жесткие конструктивные элементы, связанные с фундаментом.

Кирпичный столб с профильной трубой — основанием

Первый путь ведет к удорожанию строительства, да и массивные тумбы смотрятся не слишком хорошо. Поэтому при устройстве забора чаще применяется второй способ: по центру столба для жесткости ставится стальной элемент, после чего обкладывается кирпичом. Калитки, ворота и декоративные панели крепятся к этому элементу напрямую, а кладка не несет никакой нагрузки.

Правила кладки кирпичных столбиков

Многорядная система кладки столбов схема

Чтобы увеличить прочность и продлить срок службы, заборные столбы из кирпича лучше возводить вокруг арматуры, металлического профиля или трубы. Причем она должна располагаться по всей высоте колонны. Если это опорный столб, то арматура обязательно должна быть цельной. В остальных случаях она может быть сварена из отдельных кусков.

Чтобы исключить повреждение столбов следует усилить конструкцию. Это можно выполнить с помощью внутреннего или наружного усиления.

Внутреннее усиление достигается за счет комбинации бетонирования и армирования. Лучше всего забетонировать металлическую трубу или швеллер в фундамент. Внутреннее пространство заполняется раствором. Получается очень прочная конструкция, которую сложно сломать.

Внешнее усиление столбиков можно выполнить с помощью обустройства металлической обоймы. Для этого на углы столбика надеваются металлические уголки и прочно стягиваются арматурой.

Схема кладки кирпичных столбов с перевязкой сеткой

Можно выполнить железобетонный каркас. На колонну одевается металлическая армированная сетка, стягивается и бетонируется слоем не менее 4-5 см.

Чем тяжелее будет забор, тем глубже и прочнее должен быть фундамент. Его глубина зависит и от высоты всей конструкции.

Усилить прочность конструкции можно, используя четырехрядную перевязку швов. При такой системе используется только целый кирпич, с перекрытием швов один раз в четыре ряда. Что позволит выполнить конструкцию необходимой прочности.

Для нижних трех — четырех рядов конструкции столба необходимо обязательно использовать полнотелый кирпич. Что также позволит увеличить прочность. Остальные ряды можно выкладывать из кирпича с щелевыми отверстиями. Главное, чтобы при этом консистенция раствора не была слишком жидкой. Чтобы ускорить процесс кладки раствор обычно раскладывают сразу под весь ряд.

Чтобы опора могла надежно выдерживать любой вес полотна вставки забора лучше сделать металлические закладные. Тогда поперечные лаги можно будет к ним приварить, что только дополнительно усилит конструкцию.

На втором и третьем рядах кладки снизу и сверху на столбе делают зазор в месте крепления полотна. В кирпиче пропиливают болгаркой отверстие на ½ высоты закладной пластины. Она будет располагаться между двух рядов кирпичей. Длина ее должна быть такой, чтобы доставала до трубы, расположенной в середине столбика. Если забор не очень высокий (2-2,5 м), то достаточно двух таких пластин. Если выше, то можно расположить еще одну пластину посредине столба.

Расшивку выполняют до полного высыхания раствора. Предварительно сметают лишний. Сначала делают расшивку вертикальных швов, а затем только горизонтальных.

В заключении можно сказать, что забор, построенный из кирпича, смотрится весьма солидно. А самое главное, что эта прочная и надежная конструкция сможет прослужить очень и очень долго.
Видео по технологии кладки кирпичных от а до я.

Расчет расстояния и фундамент

Использование трубы внутри кирпичной колонны

Возведение ограждения начинается с чертежа, где учитываются характер грунта, размер огораживаемого участка и перепад высот. На чертеже указывается шаг заборных колонн, чтобы обеспечить равномерную нагрузку. Расстояние может колебаться от 2 до 5 м.

Устройство фундамента для столба может быть совместное с основанием забора, а может быть, и отдельно стоящей конструкцией. Но в любом случае лучше место установки столба расширить книзу, то есть сделать трапециевидную форму. Такое устройство предохранит колонну от выталкивания во время пучения грунта. Далее, все по плану:

1. Дно ямы для опоры засыпается песком.
2. По центру устанавливается труба диаметром 80 или 100 мм и закрепляется распорками или же армированным поясом. Многие строители советуют вместо трубы использовать два сваренных между собой швеллера 80*80 мм.
3. После проверки вертикальности установки трубы, фундамент заливается бетоном.
4. Через неделю можно продолжать работы по установке колонны. На трубу привариваются закладные элементы (если в них есть необходимость) так, чтобы они немного выступали за границы будущей кладки.
5. Внутренняя часть трубы оснащается электропроводом, если предполагаются осветительные приборы на колоннах.
6. Пустоты трубы заливаются раствором для большей устойчивости конструкции.

После всех, перечисленных выше действий, начинаются основные работы с кирпичом, где понадобятся навыки каменщика.

Расчет кирпичных столбов и подготовка фундамента

В устройстве кирпичных столбов для забора нет ничего сложного. Имея определенные знания и соблюдая технологию, вы вполне можете возвести их сами. Для этого нужно изучить схему кладки столбов, рассчитать и заранее приобрести все необходимые материалы, правильно выстроить последовательность работы. Все это сделает возведение ограждения быстрым и правильным.

1. Во-первых, рассчитайте требуемое число опор, в зависимости от длины забора и запланированного материала пролетов. Как правило, столбы из кирпича возводятся с промежутком 3 м друг от друга. Это расстояние часто увеличивается, потому что плотное расположение столбов ухудшает вид забора. Хотя у каждого свой вкус и подход. Также надо учитывать особенности ландшафта. Расстояние между кирпичными столбами может быть 4-6 метров, а иногда и больше, это делается в том случае, если протяженность забора очень велика (более 200 м).
2. После подсчета нужного количества столбов, между первой и последней точками натягивается веревка и определяются места сверления под опоры, которые фиксируются кольями.
3. Следующим этапом должна стать закладка фундамента под кирпичный столб и установка стержня.

Для забора с кирпичными столбами фундамент просто необходим. Его нужно обязательно расширить в глубину – это увеличит сопротивление пучению грунта. Расширение обычно делается двойное (внизу в два раза шире верха).

Все происходит в следующей последовательности:

1. Для заливки фундамента по периметру участка подготавливается траншея, глубина которой 40 см и ширина 25 см.
2. Под столбы делаются расширения с углублением 40*40*120 см.
3. Выставляется деревянная опалубка, высотой от 5 см до 15 см.
4. Засыпается «подушка» — это слой песка 10-15 см, которая нужна для амортизации сооружения и сглаживания колебаний грунтовых вод.
5. Изготавливается каркас из арматуры, чтобы повысить прочность фундамента.
6. Яма заполняется бетоном.
7. Закрепляется сердечник столба. Сердечник столба устанавливается обязательно по центру ямы с раствором и надежно фиксируется. При возведении ограждений с ленточным фундаментом сердечники бетонируются в процессе возведения забора.

Перед началом кладки кирпичного столба, фундамент отстаивается не менее недели. Кладка кирпича начинается только после полного высыхания бетона.
