Особенности выбора
Если Вы решили приобрести распашные ворота, внимательно отнеситесь к их выбору. Правильно подобранные ворота не вызовут у Вас проблем с их эксплуатацией.
Металлические ворота имеют огромное количество достоинств
Итак, обратите внимание на следующие моменты:
Ширина ворот. Чем створки больше, тем массивнее должны быть столбы под них. Также учитывайте ширину улицы. Чем она уже, тем шире должен быть проем для въезда и, соответственно, ворота;
Совет! Выбрав широкие ворота, не забудьте установить сверху съемную металлическую стяжку, которая станет для них укреплением.
Распашные металлические ворота в стиле модерн
Распашные ворота и калитка из металла со столбами из декоративного камня
Место установки. Перед монтажом распашных ворот следует убедиться, в том, что створки не будут цепляться за землю из-за неровности поверхности. Также следует предусмотреть наличие прочих препятствий (кустов, деревьев и т.п.).
Совет! Выбирайте конструкции со стопором, так створки не будут чрезмерно откидываться.
Ворота из металла можно приобрести уже готовые или же сделать своими руками
Вид калитки. Если калитка будет открываться внутрь двора, при сильных снегопадах могут возникнуть проблемы с ее откапыванием. Чаще устанавливают открывающиеся наружу створки. Когда калитка расположена непосредственно в воротах, это помогает сэкономить место. Однако такой вариант покажется не очень удобным высоким людям, поскольку им придется наклонять голову, проходя через такую дверь. Зато можно не бояться, что встроенную калитку занесет снегом, поскольку она имеет порожек.
Великолепные кованые распашные ворота с калиткой
Распашные ворота со встроенной калиткой
Как сделать кованую калитку своими руками
Первым шагом к созданию собственного шедевра является подбор эскиза. Его можно придумать самостоятельно или подобрать уже готовый в одном из каталогов. Проще всего воспользоваться уже готовым эскизом или фотографией изделия. После того как определился внешний вид калитки, можно приступать к покупке материала для нее. Для рамы лучше всего использовать квадратную профильную трубу с сечением 30 х 20 мм.
Прутья основы можно сделать из более толстого материала, а мелкие завитушки из квадратного прута небольшого сечения. Для одиночных завитков и барокко идеально подойдут металлические полоски с размером в 12 х 6 мм. Все это можно купить на любой металлобазе или в специализированном магазине.
- Для нарезки прута и профильной трубы лучше всего использовать болгарку со средней мощностью. Она компактна и не слишком тяжелая для работы.
Разрезая своими руками пустой внутри профиль или металлическую трубу, необходимо их проворачивать. Так срез получится с ровными краями.
- Если калитка будет иметь изогнутую верхнюю планку каркаса, то эту часть профиля следует изогнуть в устройстве, которое называется трубогибом. Но при этом надо помнить, что края остаются ровными с обеих сторон более чем на 10 см. Поэтому длину трубы нужно брать немного длиннее нужного размера.
- Когда все детали каркаса будут подготовлены, можно приступать к его сборке. Это делается на столе или любой ровной поверхности. Разложив все детали, аккуратно сварить их в одну конструкцию.
- Если нет возможности распечатать рисунок узора из выбранного эскиза в натуральную величину, то придется нарисовать его на ровной поверхности. Так, при помощи веревки можно точно измерить, какая длина металлического прутка расходуется на каждый завиток.
Красивый оригинальный кованый узор калитки
- Разогреваем газовый горн и помещаем туда заготовки одним концом. После того как конец заготовки разогреется и станет податливым в обработке, раскатываем его на станке с названием «эксцентрик». Если с первого раза результата не будет, заготовку опять помещают в горн и процедуру повторяют. Раскатанную, но неостывшую заготовку формуют в «гусиную лапку».
- Завитки тоже можно изготовить своими руками. Для этого применяют станок, который называется «улитка». Разогретые в горне заготовки поддаются обработке легче и быстрее, чем холодные. Если завитки симметричные с обеих сторон, то закручивать надо постепенно с каждой стороны, стараясь соблюдать симметричность.
- Если в узоре присутствуют элементы в форме острой пики, их изготавливают на уже знакомом станке с названием «эксцентрик». При этом заготовку каждый раз поворачивают другой стороной на 90 градусов.
- Хомуты для скрепления нескольких завитков или листьев делают из небольших металлических пластин, размерами 20 х 2 мм. Они скроют места сварки и украсят общий вид кованого изделия.
- Чтобы прутья узора имели красивую витую форму, их закручивают на станке «торсион». Каждую из заготовок надо прокрутить одинаковое количество раз, чтобы они были одинаковыми.
- После того как все детали и завитки будущей калитки готовы, можно приступать к сборке конструкции, строго следуя рисунку эскиза.
- Эту работу надо выполнять не спеша и соблюдая очередность элементов узора. После того как удостоверитесь в симметричности и правильности узора, можно скрепить детали небольшими сварочными швами.
- Швы хорошо зачищаются шлифовальным кругом и щеткой по металлу.
- Если в эскизе есть сложные элементы в виде листьев или цветов, то такие заготовки лучше будет купить в специализированном магазине. Их приваривают в последнюю очередь.
Кованый узор калитки задекорированный под старину
- После того как все элементы калитки уже приварены, а сама она зачищена и обезжирена в местах сварки, можно приступать к покраске. Первым слоем наносится грунтовка, а после полного ее высыхания — краска.
- Используют специальную матовую краску, чаще всего черного цвета. Чтобы калитка имела более богатый вид, некоторые ее элементы серебрят или покрывают патиной.
- Готовую калитку можно оставить ажурной, но при желании можно зашить частично или полностью листом профнастила или карбоксила.
Сделать кованые калитки самостоятельно можно, но этот процесс требует терпения, некоторой сноровки и навыков работы с металлом. Поэтому гораздо проще воспользоваться другим способом.
Радиус
Для того чтобы удалось сделать качественные кованые ворота своими руками, необходимо создать две заготовки створок.
Пример кованых фигур для ворот и калиток
Пройдем весь процесс поэтапно:
- кладём створку на лист и прихватываем, подобно получению ломаной линии;
- производим замер верхней планки и срезаем заготовку с добавкой 30 % к нужной длине (это запас для радиуса);
- для небольшого радиуса схватываем один конец жестко закрепленными тисками и покачивающимися движениями сгибаем метровую трубу диаметром чуть больше профиля;
- делаем второй радиус, сопоставляя его с первым для одинакового вида;
- помещаем радиус наверх створки, обрезаем края и прихватываем детали. Проверяем правильность крепежа и обрезаем излишки. Закрепляем створки струбцинами и свариваем, снимаем наплывы и дожидаемся остывания изделия.
Большой радиус при помощи изгиба не делают. Для его получения вырезают заготовку с надбавкой 30 % и под острым углом с одной стороны производят зарезы. Деталь зажимают по краю и мягко давят на 2-й край.
Элементы из кованого металла для украшения
Кованые откатные ворота с элементами: пики, кольца, запятые. Фото КовАрт
При изготовлении ворот, полностью выполненных из кованого металла, а также конструкций с вставками из других материалов: поликарбонат, профнастил, древесина используются различные декоративные элементы. Кроме этого, исполнитель имеет возможность приобрести недорогие ворота со стандартным дизайном и украсить их по своему пожеланию. Для обоих вариантов подходят и нередко применяются следующие виды деталей:
- завитки;
- балясины;
- корзинки;
- патина (покрытие);
- петли и другие элементы.
Из вышеперечисленных и других кованых элементов возможно собрать интересные и оригинальные композиции. Приобрести декоративные и функциональные детали возможно у сотрудников компаний, которые представлены в разделе «Где купить кованые элементы».

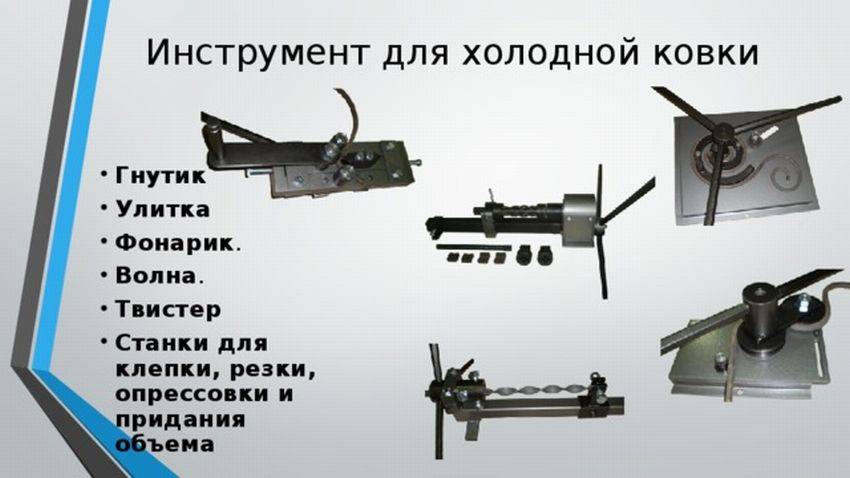

Инструменты для холодной ковки
ТОРСИОН (Твистер) – Инструмент для скручивания
С их помощью четырехгранные прутки или полосы металла скручивают в продольном направлении. Получается витые столбики, которые называют еще торсионами.
Ориентировочная стоимость 9000 руб.
Инструмент «УЛИТКА» для завитков
Приспособление для формирования плоских завитков разного размера для ворот. Рыночная стоимость от 15 000 руб.
Гибочные станки или гнутики. Позволяют изогнуть прутки или арматуру под требуемым углом в любом месте. Ориентировочная стоимость 12 000 рублей.
Станок для холодной ковки Объемник
С помощью Гнутика можно в несколько приемов прокатать дугу практически любого радиуса. Платой за это является невысокая производительность и повторяемость элементов. Рыночная стоимость от 6 000 руб.

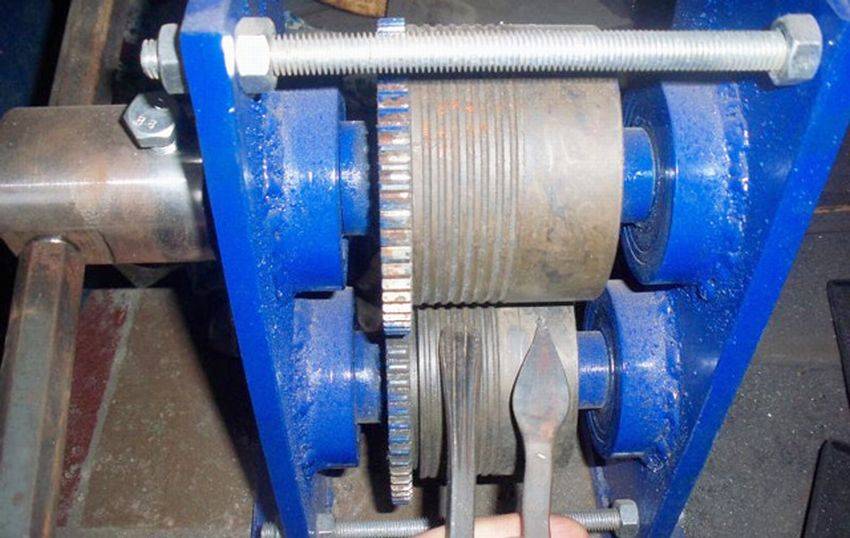

Прокатный пресс
Приспособления для обработки концов деталей — инерционно-штамповочные станки или другие самодельные устройства.
Для формирования наконечников прутьев необходим пресс. Этот станок работает по принципу маховика, в начале вращая штангу с грузами отводят винтовой боёк назад до упора. После этого вставляют в гнездо сменный штамп и ставят заготовку. Далее, быстро раскручивают штангу в обратную сторону и оставляют его свободно вращаться. В заключении боёк сильно бьёт по хвостовику штампа, за счёт этого развивается усилие достаточное для штамповки.

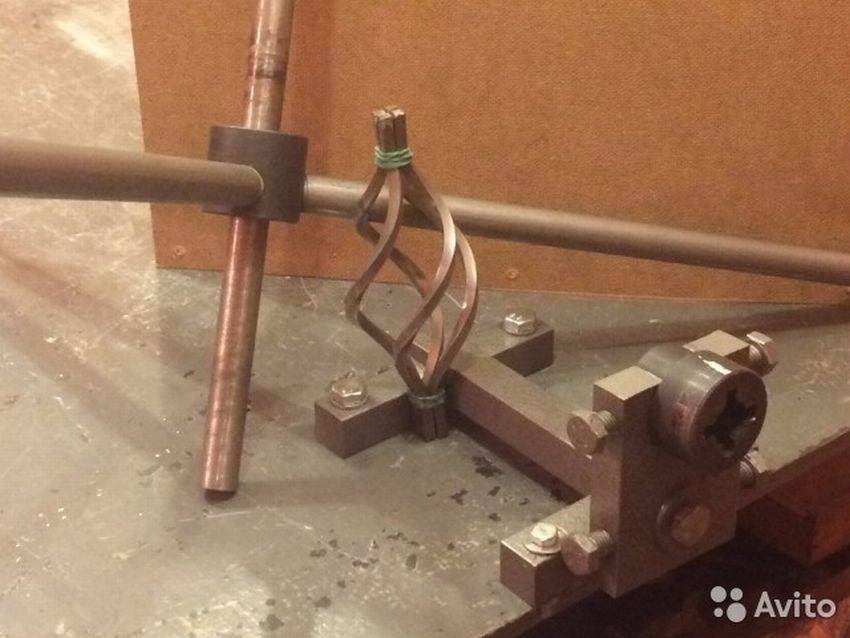

Фонарик
На этом устройстве тоже скручивают пруток в продольном направлении, только еще дополнительно изгибают его и в поперечном направлении. Получается нечто похожее на фонарик (корзинка). Отсюда и название устройства.
Изготовление элементов морозной ковки
Острые наконечники пик
Острые наконечники пик
Шаг 1
Стальные полосы толщиной 4-5 мм, имеющие ширину не немного 6 см, разрезаются на 15-сантиметровые отрезки. Затем на фрагменты стали наносятся черты, по которым нужно срезать верхние углы.
Шаг 2
С помощью болгарки сталь раскраивается по меткам. Получаются долгие треугольники с заостренной вершиной.
Простые кованые ворота
Шаг 3
Придание заготовке визуального объема. Для этого с поддержкой болгарки и наждачного диска обрабатываются края пики. Элемент получает конфигурацию: заостренная вершина, тонкие грани углов и толстая середина.
Для украшения забора требуется изготовить масса таких элементов
Важно делать раскрой по одному лекалу, чтобы вини получились одинакового размера и формы
Основание пик
Элементы ковки
Для этих мишеней требуется четырехгранная сталь. Для украшения ворот можно использовать различную длину прута с острыми наконечниками. Например, создать с помощью заостренных пик визуальный радиус на смежённых створках ворот.
Шаг 1
Металлический прут раскраивается на нужные размеры. Так как крепиться вини будут зеркально, требуется тщательно продумать размер каждого элемента, чтобы в цельном конструкция выглядела идеально.
Кованные пики для ворот
Шаг 2
Разметка на хворостине. Если витки будут располагаться через 15 см, то нужно карандашом отметить эти отрезки. Затем вытекает приступить к скручиванию витков.
Шаг 3
В стационарные большие тиски зажимается хворостина на нулевой отметке. В лекальные тисы закрепляется этот же прут на оценке 15 см. Затем нужно провернуть тисы на один оборот. Одинешенек виток готов. Можно сделать несколько витков на одном отрезке. Основное, чтобы зеркальные основания пик были симметричны, а по всей длине на равном расстоянии находилось равное количество витков.
Таким образом обрабатываются все четырехгранные заготовки.
Сборка кованых ворот и калитки
Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.
Инструменты и материалы
При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.
Чтобы ковать различные изделия своим руками, будут необходимы:
- большой ровный стол для соединения деталей;
- аппарат для сварки;
- инструменты для работы с металлом;
- болгарка для обработки сварочных швов.
При изготовлении въездной калитки с помощью холодной ковки необходим специальный инструмент: тиски, станок для гибки профиля, лекальные тисы.
Кроме элементов декора, потребуется материал для изготовления каркаса: профтруба или уголок. Опорные столбы также изготавливаются из профильных труб. Для крепления опор требуется щебенка, бетон, лопата или садовый бур.
Принцип холодной ковки
Это технология сгибания металлических заготовок на специальном оборудовании в домашних условиях. Станки для промышленного производства оборудованы электрическим приводом, поэтому процесс не отнимает много сил.
Чтобы придать железному пруту требуемую форму, не нужно его нагревать. Для сохранения формы применяется опрессовывание и использование сварки.
Особенности горячей ковки
Во время изготовления декоративных узоров металл разогревается до температуры, делающей его эластичным. Умелое использование специального оборудования позволяет кузнецу изготавливать красивые элементы.
Чертеж створок с коваными элементами
Причем это очень тяжелая работа. Без специального инструментария и определенных знаний начинающим не стоит браться изготавливать самодельные элементы с помощью горячей ковки. Такую работу лучше доверить специалистам.
Готовые ворота и калитка, изготовленные с помощью горячей ковки, представлены на фото ниже.
Изготовление створки
Прежде чем начать работу, нужно подготовить все материалы. Далее пошаговая инструкция выглядит таким образом:
- Сварка каркаса из профтрубы 30х30 мм. Если обшивать каркас с одной стороны металлическим листом, то желательно использовать более толстую профильную трубу.
- Предварительная сварка производится точечно, чтобы створку не перекрутило.
- Каркас проверяется на соответствие размеров.
- Швы проваривают инвертором.
- С помощью сварки крепят ручки, после чего обрабатывают шлифмашиной.
- Все металлические элементы покрывают антикоррозийным составом. Белый налет, который появляется после обработки, снимается ветошью. Далее приступают к окрашиванию изделия. Современные краски не только украшают элементы сооружения, но также защищают от негативных внешних факторов.
Монтаж кованых ворот и калитки
Надежность и долговечность изделия зависят непосредственно от правильного монтажа. Для крепления профильные трубы заглубляют в землю, заливают цементом, дополнительно закрепляют кладкой камня или кирпича. С учетом значительной нагрузки при установке конструкции торопиться не стоит. Нужно выждать, пока фундамент полностью наберет прочность.
Схема для установки конструкции своими руками
Когда опоры будут закреплены, створки навешивают на петли. Чем створки тяжелей, тем большее количество петель требуется.
Подробную инструкцию по изготовлению и монтажу конструкции кованых ворот и калитки можно посмотреть на видео ниже.
Установка столбов.
- Намечается место для установки столбов, выкапывается яма глубиной 110 см.
- Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).
Схема: установка ворот из профнастила
Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.
- Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
- Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.
По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.
Заключающая стадия изготовления ворот
Сварка кованых элементов
После того как вы изготовили фигуры с помощью ковки, можно приступать к сварочным работам. Все изделия нужно приварить к каркасу ворот. Выполнить такую работу можно своими руками и без лишних усилий.
Проводить сварку нужно по рисунку указанному на эскизе. Чтобы обеспечить симметричность фигур, лучше всего нанести замеры на готовый каркас. Это можно сделать с помощью обычного простого карандаша.
После сварки можно провести окончательную шлифовку, благодаря которой удалятся все лишние элементы сварки и ковки. Также можно затереть сварочные швы наждачной бумагой – она отлично сглаживает и выравнивает поверхность.
Способы изготовления кованых ограждений
Кованые ворота можно самостоятельно сделать двумя способами:
- Профессиональный способ. Все элементы, используемые для изготовления ворот, мастер изготавливает собственноручно, используя кузнечные навыки и инструменты. Это весьма дорогой способ изготовления.
- Любительский способ. Используются наборы декоративных элементов (шары, пики, колечки, завитушки, спирали и прочие зигзаги). Купив готовые наборы, можно делать заборы, калитки или кованые ворота своими руками. От мастера требуется лишь сформировать из них единый узор. Потребуются навыки сварщика и шлифовальщика.
Что такое профнастил
Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:
- листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
- при правильной установке такие ворота прослужат около 50 лет;
- простота монтажных работ, их очень легко крепить к готовым створкам;
- презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
- относительно невысокая стоимость.
Профнастил довольно легко монтировать
Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:
- из-за небольшой толщины листы профнастила можно легко прорубить топором;
- если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
- при сильном механическом воздействии легко деформируются.
Марки профнастила
Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:
- «С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
- «НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
- «Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.
Изготовление калитки
- Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
- С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
- Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
- Завариваем все детали конструкции.
Чертеж: размеры калитки из профнастила
- Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
- Затем калитку грунтуем и окрашиваем краской.
- При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
- С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
- Привариваем к опорным столбам петли и навешиваем на них калитку.
- Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.
Ворота из профнастила с элементами ажурной ковки
Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.
Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.
Инструменты
Чтобы сделать такие ворота, придётся на время представить себя кузнецом, работа которого требует наличия таких инструментов, как:
- горн;
Приспособление понадобится для нагрева деталей
- наковальня;
- большие и маленькие тиски;
- прошивни для проделывания отверстий;
- аппарат сварки металлических изделий;
- шлифовальная машинка;
- клещи (держатели раскалённых предметов);
- станок, скручивающий и сгибающий металлические изделия;
- несколько струбцин;
- молотки разного размера.
Помимо этих инструментов, понадобится источник открытого огня, который позволит нагреть металл до высокой температуры, дрель с насадкой, угольник и кельма.
Виды воротных створок
Конструкции бывают подъемными, откатными, распашными. По способу открывания – вручную, автоматические. Также ограды делятся на следующие виды:
- открытые;
- закрытые;
- комбинированные.
Кованые элементы
Закрытые створки скрывают от посторонних взоров. Комбинированный вариант облагородит территорию участка.
Откатные кованые ворота
Это сооружение кованых воротных створок удобно в управлении. Характерная особенность конструкции – не занимает полезную площадь возле въезда. Не требуется ее освобождать, воротные створки не препятствуют передвижению автомобиля, могут быть любыми по длине.
Откатная кованая конструкция
Конструкция оборудована уловителями для остановки створки, заглушками, которые защищают ролики от попадания грязи. Механизм можно автоматизировать с помощью электропривода.
Установка кованых ворот
Итак, створки ворот готовы. Теперь необходимо выполнить монтаж ворот.
Монтаж столбов
Они нужны для крепления металлической конструкции. В качестве основных материалов потребуется металлическая труба и лицевой кирпич.
Действия:
Делаем разметку для установки труб. При этом надо учитывать, что трубы будут обкладываться кирпичом, поэтому размеры надо высчитать точно.
Выкапываем две ямы глубиной больше глубины промерзания, чтобы столбы не всплыли при пучении грунта, а шириной больше ширины трубы на 10 см. Вставляем в них столбы, засыпаем ямы щебенкой, утрамбовываем. Перпендикулярность установки столбов проверяют отвесом или строительным уровнем.
Готовим цементно-песчаный раствор в пропорции 1:3 (цемент М500). Добавляем воду в сухую смесь
Обратите внимание, что раствор должен получиться довольно жидким.
Щебень после утрамбовки заливают цементным составом. Затем надо подождать до полного застывания.
Потом приваривают закладные там, где будут закреплять створки ворот
Для кованых ворот, скорее всего, потребуется три закладных элемента, потому что они получатся тяжелыми. Ширина закладной для крепления створок должна составлять не менее 5–6 см
Причем важно рассчитать параметры закладной так, чтобы она выглядывала из кирпичей, после того как труба будет обложена ими.
Затем готовят раствор для кладки кирпича вокруг столбов. Консистенция раствора – сметаноподобная.
Кладка выполняется кельмой. Жесткость конструкции будет больше, если швы предыдущего ряда кладки перекрыты кирпичами в последующем.
Видео: как установить закладные для ворот
Сверху над столбом устанавливают колпак для защиты столба от осадков.
Особенности кованых конструкций
Задумываясь об установке ворот для дачи, многие люди предпочли бы элегантные кованые конструкции, чертежи которых можно найти на сайтах, посвященных кованым ограждениям. И дело здесь не только в притягательности ограждения с оригинальными коваными элементами. Такие изделия обладают большой практической ценностью, которая отражается в следующих преимуществах:
- Прочность и долгий срок службы. Ворота кованые могут долгое время эксплуатироваться в температурном диапазоне от -30 до +30 градусов. Дождь и снег не влияют негативно на состояние конструкции – единственное, на элементах изделия с течением времени появляется легкая патина, из-за которой можно подумать, что сделаны ворота под старину.
- Универсальность. Металлические кованые ограды отлично смотрятся не только с подобными ограждениями, но и сочетаются с заборами из кирпича, камня, дерева. Любой материал, используемый для дома, будет гармонично смотреться с узорами привлекательных кованых ворот.
- Возможность оснащать системами видеонаблюдения и автоматического открывания, замками электрическими и механическими. Установка современных приспособлений на такие конструкции не затрагивает их уникальный дизайн.
- Удобство эксплуатации. При установке можно выбрать любой вид открывания и закрывания конструкции.
- Неограниченный полет фантазии при проектировании кованых ворот и создании эскизов.
Современные кузнецы, создавая ограждения и ворота с элементами ковки, способны удивить потребителей различными стилевыми решениями. Но эстетическая привлекательность всегда сочетается с надежностью и долговечностью металлических изделий.
Изготовление спирали
Изготовление спирали
Все кованые спирали изготавливаются из четырехгранника. Сделать их своими руками не займет много времени. После отрезания нужной длины, можно приступать к самому процессу ковки. Необходимо раскалить металл в горне, после чего поместить его в тиски тем местом, где будет располагаться спираль.
На место конца спирали надевают лекальные тиски, которые, выполняя обороты, изготавливают витки. Один оборот равен одному витку. Стоит отметить, что после завершения работы тисков, готовое изделие необходимо рихтовать. Для этого используют шлифовальную машинку.
