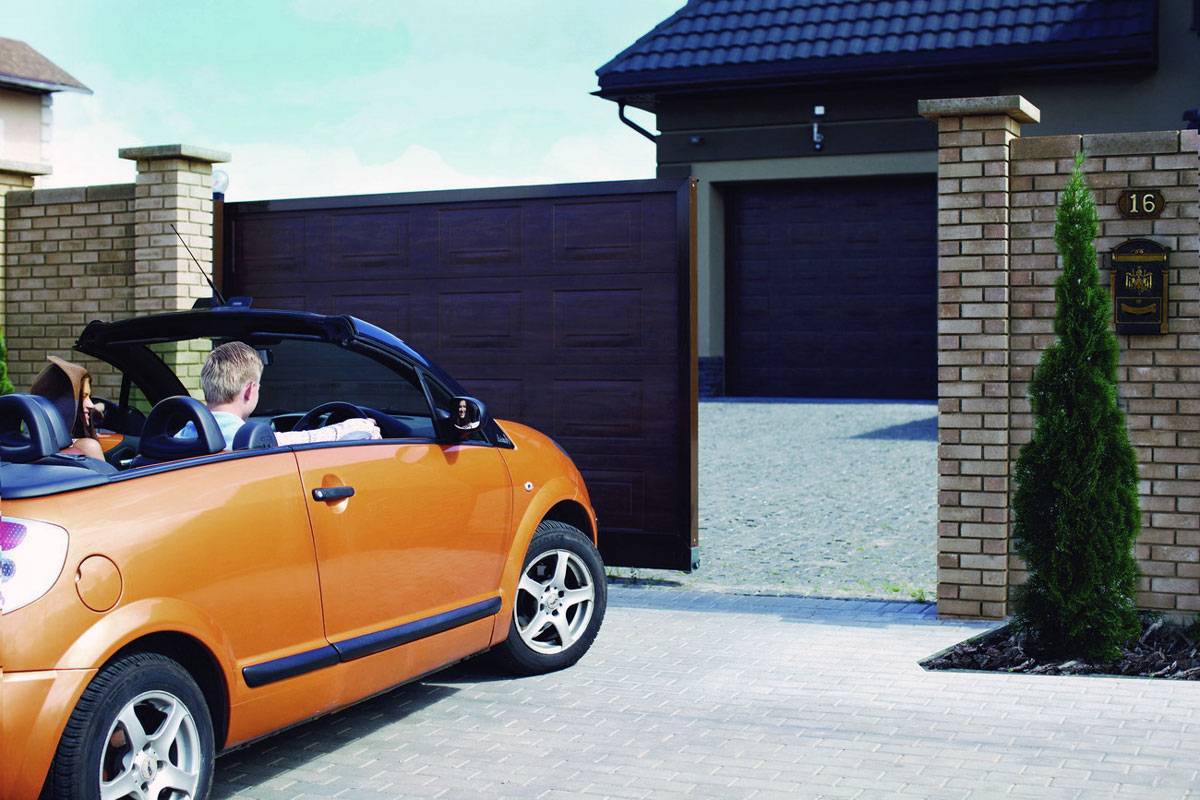

Забудьте о заботах
Автоматизация ворот избавит вас от лишних хлопот и сэкономит время. Более того, ворота, оборудованные электроприводом, прослужат вам дольше за счет более плавного открытия и закрытия.
Автозакрытие ворот
Благодаря настроенной функции «Автозакрытие» ворота закроются за вами автоматически, даже если вы забудете это сделать сами.
Комфорт круглый год
Установив автоматику, вы сможете не выходить из машины для того, чтобы открыть или закрыть ворота. Представьте, как это выручит вас в холодную или дождливую погоду!
Увеличение срока службы
Автоматика обеспечивает плавное открытие и закрытие ворот — никаких резких рывков! Это поможет сберечь ресурс изделий, увеличив срок их службы.
Аксессуары для безопасности
Используя дополнительные аксессуары, автоматизированные ворота можно сделать еще безопаснее
Фотоэлементы и сигнальная лампа не позволят конструкциям закрыться при обнаружении препятствия, привлекут внимание к работающим воротам

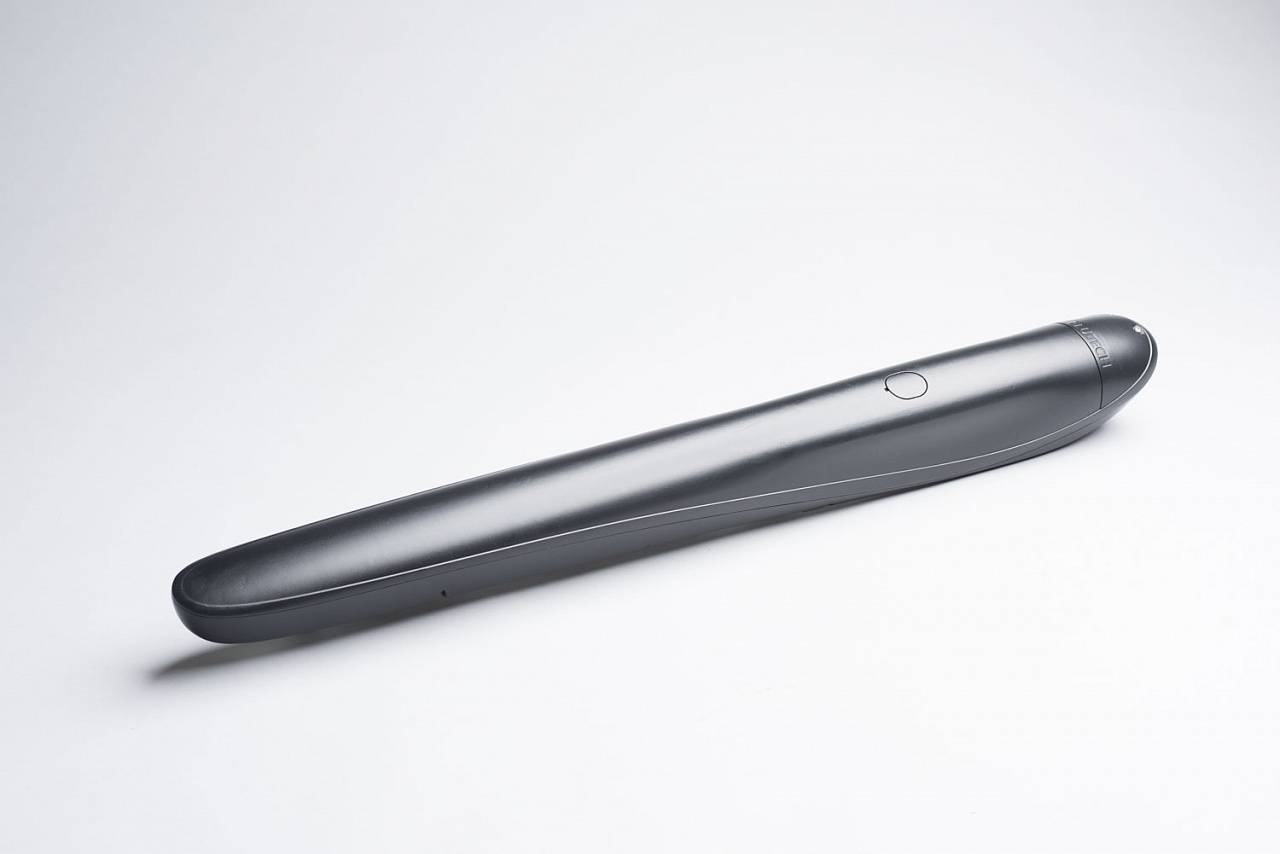

Автоматика для ворот
Надежные и функциональные автоматические электроприводы гарантируют безопасность эксплуатации ворот. Каждая модель отличается стильным дизайном. Автоматика для ворот создана для того, чтобы сделать вашу жизнь комфортнее. Вы экономите ценные минуты, которые можете провести со своими близкими.
высокая работоспособность приводов подтверждена выбором в их пользу тысяч клиентов по всему миру
над внешним оформлением корпусов приводов работали ведущие европейские дизайнеры
| Понедельник | 9:00 — 19:00 |
| Вторник | 9:00 — 19:00 |
| Среда | 9:00 — 19:00 |
| Четверг | 9:00 — 19:00 |
| Пятница | 9:00 — 19:00 |
| Суббота | Выходной |
| Воскресенье | Выходной |

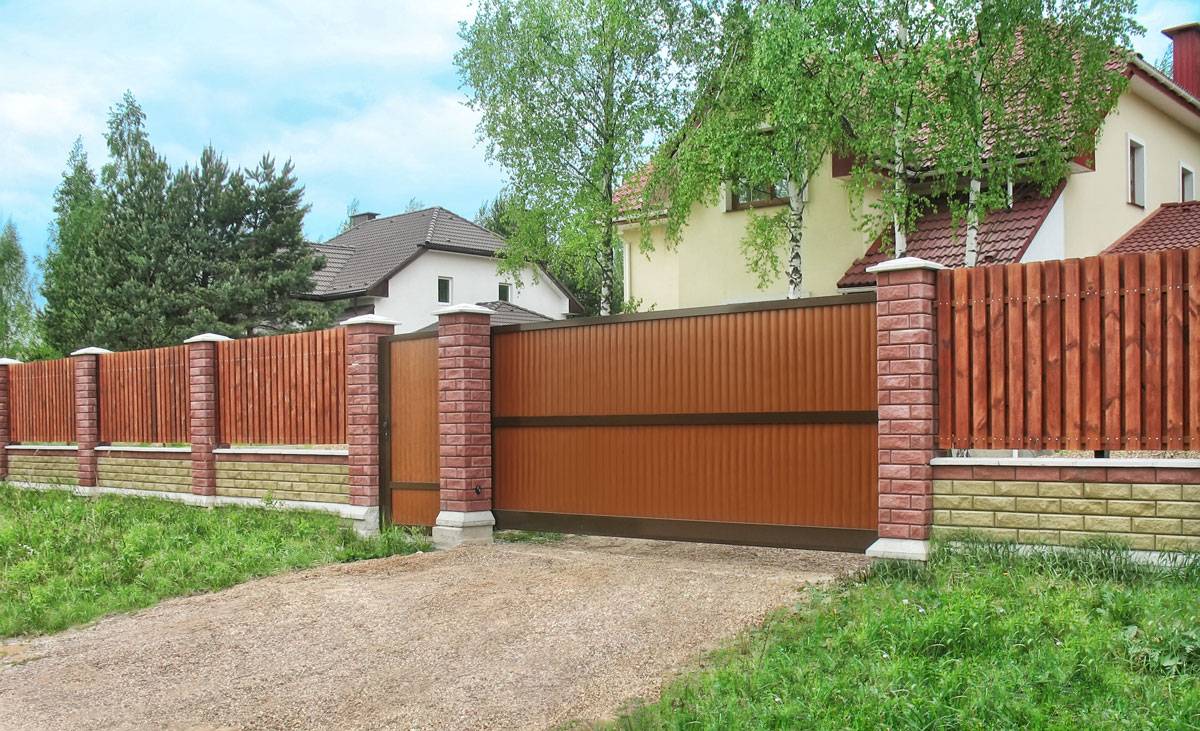

2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Дополнительная комплектация автоматических въездных ворот
Сдвижные ворота производства «АЛЮТЕХ» могут комплектоваться следующими элементами:
- рамой опорной для бетонирования;
- столбом поддерживающим и раскосом;
- рейкой зубчатой.
Для дополнительного комфорта откатные ворота для дачи и промышленных объектов можно дополнить отдельно стоящей калиткой, которая обеспечит удобный проход на территорию.
+7 (812) 748-22-26 – быстрый расчет стоимости производства и установки ворот
Для быстрого расчета Вам нужно ответить на следующие вопросы: размеры (можно примерные) изделия, нужен ли монтаж, примерное расстояние
от Санкт-Петербурга до объекта, нужны ли дополнительные работы?
Преимущества продукции

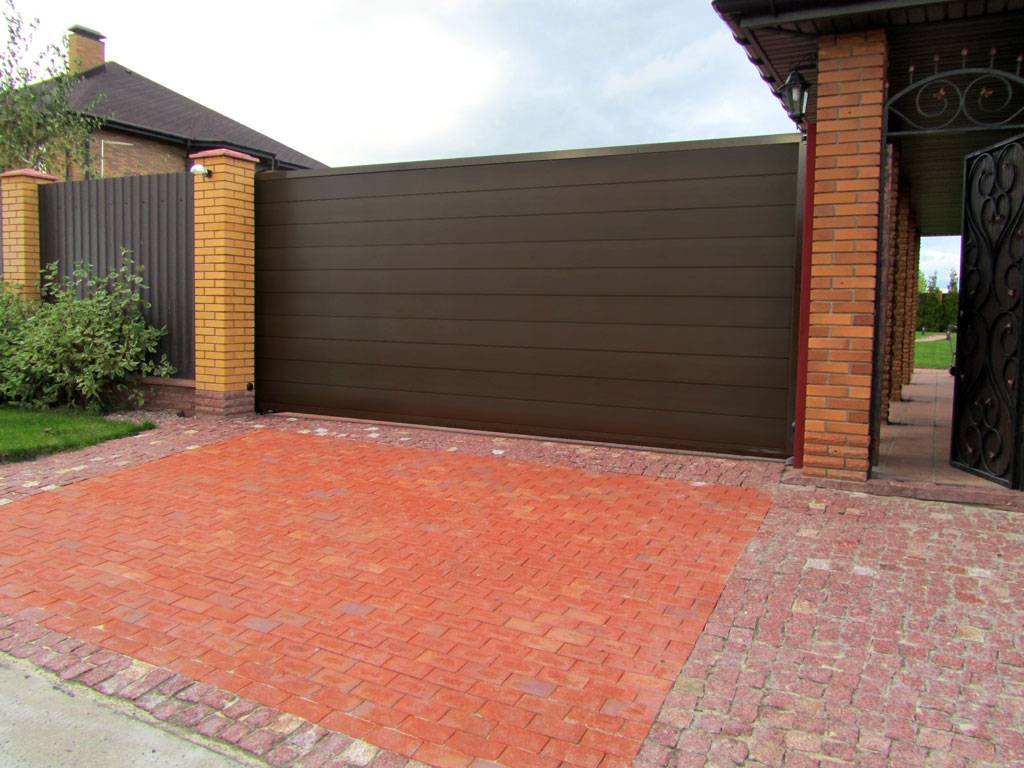

Откатные ворота серии Prestige – усовершенствованная безупречная конструкция самонесущих ворот, отвечающая самым взыскательным требованиям заказчика.
- Все комплектующие – от профилей до заполняющих материалов – производятся на заводах компании. «Алютех» отвечает за качество всех составляющих и элементов, подтверждая их надежность и безопасность на современном уровне
- На выбор – более 20 вариантов уплотнителя полотна ворот:
- сплошной/разреженный алюминиевый профиль,
- сэндвич-панели толщиной 45 мм,
- роллетный профиль AG/77,
- профлист/профнастил,
- деревянные панели.
- Прочность конструкции достигается благодаря совмещению профиля рамы с универсальным алюминиевым профилем шины размером 96х177 мм.
Совмещение профиля рамы самонесущих откатных ворот
Минимальный ресурс закрывания/открывания ворот – 25 тысяч циклов. Если брать в расчет, что ворота будут ежедневно эксплуатироваться примерно по 4 раза в день, такой ресурс соответствует 15 годам беспроблемной работы. В случае же, если ворота все-таки потребуют ремонта, его можно будет осуществить с минимальными финансовыми и трудовыми затратами: множество повреждений или смену наполнителя можно осуществить ремонт, не прибегая к демонтажу конструкции.
По сравнению со многими другими производителями, ворота Алютех серии Prestige работают практически бесшумно, что обеспечивается с помощью роликов из полиамида и зубчатой рейки из нейлона.
Бесшумные ролики из полиамида
Зубчатая рейка из нейлона
- Высокая устойчивость к коррозии достигаются благодаря тому, что все элементы конструкции изготавливаются из алюминиевого профиля, наносится полимерное покрытие
- Отсутствие видимых крепежей усложняет доступ на вашу территорию для непрошеных гостей и делает внешний вид ворот более привлекательным эстетически.
- Цвет готовых ворот может быть как классическим (белый, синий, зеленый, красный, коричневый, темно-коричневый, бежевый), так и необычным: например, серебряным, или оттенка «золотой дуб», который имитирует деревянное покрытие, или цвета «темный дуб», «вишня».
Стандартная цветовая гамма
Цвета под дерево
Высококачественная автоматика для откатных ворот может быть дополнена фотоэлементами, которые будут срабатывать при возникновении препятствия, приостанавливая закрытие ворот. Гарантия безопасности.
Автоматика от разных производителей
Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.
Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.
У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.
Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.
Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.
Инструкция монтажа
Основными этапами установки ворот являются:
- Установка опорной рамы.
- Сборка каркаса.
- Заполнение рамы уплотнителями и прочими материалами.
- Установка роликовых опор.
- Монтаж зубчатой рейки и накатного концевого ролика – в случае если планируется автоматизация системы.
- Монтаж створок на опорную раму.
- Монтаж удерживающих столбов, раскосов, верхнего кронштейна.
- Регулирование высоты, выравнивание по уровню.
- Установка притворного столба с улавливателями.
- Монтаж запора.
Монтаж откатной системы – это довольно сложное дело, которое требует многих знаний и навыков, поэтому установку следует доверить профессионалам своего дела. В таком случае вы сможете быть полностью уверены в правильной и бесперебойной работе конструкции Alutech.
Подробнее смотрите далее.

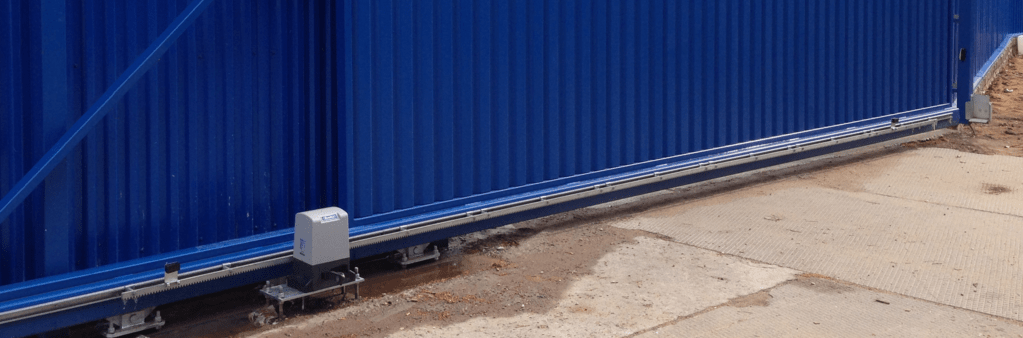

Монтаж и регулировка зубчатой рейки
На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.
Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.
Передвигаете их каждый на свое место и затягиваете болты.
Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.
Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.
Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.
Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.
В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.
Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.
В этом положении сваркой прихватываете первую бобышку.
Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.
В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.
Прокатываете ворота дальше и ставите следующую рейку.
Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.
Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.
Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.
Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.
Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.
При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.
Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.
Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.
Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.
Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.
Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.
Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.
Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.
То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.
В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.
На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.
Установка и настройка привода Ambo
Автоматика серии Ambo создана для легкого управления откатными воротами. Установите и настройте привод самостоятельно, воспользовавшись инструкциями.
Автоматика серии Ambo создана для легкого управления откатными воротами. Установите и настройте привод самостоятельно, воспользовавшись инструкциями.
Бесшумное открытие и закрытие
В конструкции ворот Prestige предусмотрены двойные ролики с подшипниками качения. Они обеспечивают плавное и бесшумное движение полотна.
Самостоятельный монтаж и продвинутая настройка
При соблюдении правил хранения, транспортировки, настройки и эксплуатации автоматики.
При выполнении монтажа официальными представителями «АЛЮТЕХ». Действие гарантии также сохраняется при самостоятельной установке привода, если все этапы были выполнялись строго по инструкции.
При нарушениях правил хранения, транспортировки, эксплуатации и монтажа привода.
При повреждениях изделия, которые были вызваны нестабильной работой питающей электросети или несоответствием параметров электросети значениям, установленным изготовителем.
При повреждениях, которые были вызваны попаданием воды внутрь изделия.
При воздействии непреодолимых сил (пожары, удары молний, наводнения, землетрясения и другие стихийные бедствия).
При повреждениях изделия потребителем или третьими лицами.
При возникновении неисправностей и дефектов, обусловленных отсутствием планового технического обслуживания и осмотра изделия.
При непредоставлении заполненного руководства.
Остались вопросы?Напишите нам
Если вы посмотрели видео по настройке, скачали текстовые инструкции и ознакомились с ними, но не нашли ответа на свой вопрос, заполните форму обратной связи.
Источник
Особенности конструкции
- Основа ворот – сэндвич-панели толщиной 45 мм, выполненные из стали.
- Листы прослаиваются утеплителем из пенополиуретана, произведенного из материалов, не содержащих вредных веществ, разрушающих озоновый слой.
Плотность полиуретановой прослойки обеспечивает конструкцию жесткостью и хорошей теплоизоляцией. Коэффициент сопротивления теплоизоляции сопоставим с кирпичной стеной 60 см толщиной.
-
- Листы панелей соединены между собой, что также увеличивает их устойчивость к ударам, ветровым нагрузкам и деформации. Сопротивление ветру соответствует самому высокому классу – 4 (по EN 12424) и составляет 700 Па. Замкнутый контур не дает расслаиваться панели в процессе эксплуатации.
- Защита от коррозии обеспечена стальной оцинкованной лентой, из которой изготовлены листы панелей. Слой цинка с одной стороны (до 225 г/м2) и эмаль на толстый слой грунта обеспечивают сохранность изделия. Все комплектующие (петли, кронштейны, направляющие) выполняются из нержавеющей стали.
- Перекосы и провисания предотвращаются специальными промежуточными петлями, испытанными на растяжение в заводских условиях. Уникальный способ крепления деталей защищен патентом.
- Безопасность регламентирована стальными тягловыми тросами с шестикратным запасом прочности.
По отзывам — автоматические ворота Дорхан просто идеально приспособлены для отечественных климатических условий.
Терраса с маркизой будет гораздо уютнее. Узнайте, какую модель лучше всего выбрать.
Здесь: http://tech-gate.ru/avtomaticheskie-vorota/po-proizvoditelyu/alyutekh/ceny-na-razlichnye-sekcionnye.html — приведены примеры цен на гаражные секционные ворота от Алютех.
СИСТЕМЫ БЕЗОПАСНОСТИ
Храповая муфта — защита от падения полотна при поломке пружины
Стандартная комплектация секционных гаражных ворот включает храповую муфту — систему защиты, блокирующую вал и предотвращающую падение полотна ворот при поломке торсионной пружины.
Нижний роликовый кронштейн с защитой от падения полотна при обрыве троса
Стандартный комплект промышленных ворот включает в себя защиту от падения полотна при обрыве троса — специальные механизмы, установленные на нижних роликовых кронштейнах.
Датчик отключения электропривода при поломке пружины
Автоматизированные промышленные ворота без дополнительной наценки комплектуются датчиками натяжения тросов, отключающими электропривод при ослаблении или обрыве тросов, а также датчиками, отключающими электропривод при поломке торсионных пружин. Это гарантирует полную безопасность эксплуатации ворот.
Система «пружина в пружине»
Использование системы «пружина в пружине» обеспечивает защиту от падения полотна, а также дополнительную защиту от отскока пружин в случае обрыва одной из них.
| Стандартная комплектация секционных гаражных ворот включает храповую муфту — систему защиты, блокирующую вал и предотвращающую падение полотна ворот при поломке торсионной пружины. | Храповая муфта — защита от падения полотна при поломке пружины |
| Стандартный комплект промышленных ворот включает в себя защиту от падения полотна при обрыве троса — специальные механизмы, установленные на нижних роликовых кронштейнах. | Нижний роликовый кронштейн с защитой от падения полотна при обрыве троса |
| Автоматизированные промышленные ворота без дополнительной наценки комплектуются датчиками натяжения тросов, отключающими электропривод при ослаблении или обрыве тросов, а также датчиками, отключающими электропривод при поломке торсионных пружин. Это гарантирует полную безопасность эксплуатации ворот. | Датчик отключения электропривода при поломке пружины |
| Использование системы «пружина в пружине» обеспечивает защиту от падения полотна, а также дополнительную защиту от отскока пружин в случае обрыва одной из них. | Система «пружина в пружине» |
 Алютех Воротные Системы |  Алютех Инкорпорейтед |
 Алюминтехно |  Gunther |
| Группа компаний «АЛЮТЕХ» является одним из лидеров рынка роллетных систем и секционных ворот Западной и Восточной Европы, ведущим производителем алюминиевых профильных систем на территории СНГ. ГК «АЛЮТЕХ» включает шесть производственных предприятий и двадцать пять сбытовых компаний в России, Беларуси, Украине и Чехии. В 2013 году ГК «Алютех» приобрела головной завод одного из лидеров немецкого рынка по производству секционных и рулонных ворот — компании Gunther-Tore. Это поможет увеличить присутствие группы компаний на рынке Западной Европы и создать дополнительный резерв производственных мощностей. В 2014 году введён в эксплуатацию новый завод по производству секционных ворот в Минске — «Алютех Воротные Системы». Объём инвестиций | составил 75 млн. долларов. Производственная мощность нового комплекса составляет 240 000 ворот в год. Повышение уровня автоматизации технологических процессов, а также контроль качества на всех этапах производства гарантируют нашим клиентам стабильно высокое качество продукции. Новый комплекс оснащён мощным оборудованием, изготовленным ведущими немецкими производителями специально для ГК «Алютех». Система менеджмента качества на всех предприятиях сертифицирована на соответствие требованиям Международного стандарта ISO 9001 в системе TUV International Certification (TIC). Секционные ворота «АЛЮТЕХ» безупречно выполняют функции по обеспечению комфорта и безопасности, воплощая в себе эстетику системного качества, достойную вас и вашего дома. |
Где производят откатные ворота Алютех ADS400?
Видео о заводе по производству ворот Prestige
- Все комплектующие ворот производятся в Белоруссии, на современных предприятиях Группы компаний «Алютех»
- При производстве используется только первичный алюминий
- Строгий контроль качества и геометрии при производстве профилей
- Многоступенчатая обработка поверхности гарантируют равномерный оттенок, блеск и текстуру покрытия, а также его стойкость к УФ-излучению и механическую прочность.
- Производство панелей для заполнения створки осуществляется на новейшей линии компании SIEMPELKAMP (Германия).
Автоматизированная линия порошковой окраски
Окраска профилей, из которых состоит полотно, производится на новейших линиях вертикальной порошковой окраски – передовая технология подготовки поверхности, нанесения защитного состава, автоматического регулирования температуры и управления процессом обжига.
Автоматизированная линия окраски
Сушильная камера
Полное отсутствие коррозии
Обычные откатные ворота, сваренные из стальной профилированной трубы, способны противостоять коррозии не более 5 лет. Дальше, на поверхности неизбежно появятся очаги ржавчины, и с течением времени таких мест будет все больше. Этих недостатков начисто лишены откатные ворота Алютех Prestige. Порошковая эмаль, нанесенная промышленным способом, делает профиль стойким к воздействию внешней среды. Качество покрытия, по стойкости к отслаиванию, растрескиванию, стабильности глянцевого блеска в условиях агрессивных сред, подтверждено сертификатами QUALICOAT и SEASIDE (Швейцария).
Ворота ADS400
Обычные, сварные ворота
Цена на откатные ворота «Алютех»
Общая стоимость зависит от выбранных клиентом материалов и комплектующих, а также от размеров ворот.
Для базовой комплектации примерно третью часть стоимости будет занимать заполнение полотна ворот, если выбираются стандартные материалы.
Например, цена за конструкцию размером 3500 на 2210 мм без заполнения рамы будет около 35–40 тысяч рублей, а с использованием стандартных сэндвич-панелей – 65–70 тысяч. Это без учета любых дополнительных опций и элементов усовершенствования.
Стоимость качественного алюминиевого профиля примерно на 30–35% выше цены роллетного полотна и сэндвич-панелей.
Установка автоматики обойдется клиенту примерно в 10–15 тысяч рублей в зависимости от общих размеров конструкции и выбранного комплекта привода.
Установка калитки оплачивается дополнительно и будет стоить от 2500 до 7000 рублей в зависимости от материалов и сложности работ.
Не стал вызывать мастера для настройки откатных ворот, настроил сам за 5 минут.
Сегодня расскажу как быстро настроить привод откатных ворот на примере Alutech, хотя и автоматика других производителей настраивается подобным образом: достаточно лишь заглянуть в инструкцию.
Перенастройку привода необходимо делать, когда вы замечаете, что ворота не замедляются в крайних своих положениях.
Замедление позволяет продлить ресурс самих ворот, расходных элементов, да и просто снизить шум от работы.
Правильная и неправильная работа ворот с автоматикой — смотрите видео.
Почему сбиваются настройки привода?
Мастер мне сказал, что из-за скачков напряжения. Кстати, последний раз у меня настройки пропали после сильных шквалистых ветров у нас в поселке.
Поэтому, как только вы заметили, что ворота закрываются без замедления — проделайте следующую последовательность операций:
1. Снимите кожух привода. У меня чтобы снять кожух нужно открутить крестовой отверткой два винтика у основания кожуха и потянуть его вверх.
2. Разблокировать сам привод и перевести створку ворот в серединное положение. Снова заблокировать привод. Либо можно открыть створку ворот до середины с помощью автоматики.
3. Для того, чтобы начать процедуру самонастройки нужно одновременно нажать и удерживать кнопки «PR.\ » порядка 5 секунд до момента запуска процесса настройки.
4. Ворота сами без участия человека проведут два цикла открытия/закрытия , после которого нужно подождать 10-15 секунд, пока автоматика выйдет из режима настройки и проверить работу автоматики в штатном режиме, т.е. запустить ворота с брелка.
5. Не забудьте правильно обратно установить защитный кожух и завернуть крепления.
Смотрите видео, как правильно настроить привод ворот Алютех:
Так что все оказалось проще, чем ожидалось: и не нужно гонять мастера, даже если ворота на гарантии. А если возникли вопросы, можно позвонить по телефону, как правило мастера охотно проконсультируют вас по телефону в режиме он-лайн.
Если статья оказалась полезной, не забудьте поставить лайк.
Источник
Данные высоты и ширины проема
Как уже говорилось ранее, на определение ширины будущих откатных ворот влияет угол заезда. Если улица узкая, то заезжать на участок и выезжать будет труднее. В этом случае рекомендуемую минимальную ширину лучше увеличить. Также это делать рекомендуется владельцам автомобилей премиум класса, строительной и сельскохозяйственной техники.
Кроме этого, сбоку от проема должна оставаться зона для створки и противовеса. Она равняется половине его ширины.
Для большинства транспортных средств 2-х метровая высота воротных проемов вполне достаточна. Но, если в будущем планируется приобретение авто с высоким фургоном или техники, превышающей по высоте 2 метра, то этот момент следует учитывать при расчетах и приобретении материала.
Когда вы точно определитесь с этими данными, можно будет рассчитывать количество материала и фурнитуры.
Модельный ряд ворот Alutech
Линейка ELEGANT – отличный вариант для использования как в частных домах, так и на промышленных территориях. Высота стандартной конструкции составляет 246 см, а ширина – 425 см. При необходимости возможно увеличение ширины до 700 см (такая ширина требуется в основном только для ограждения промышленных территорий).
Створка ворот осуществляет свое движение по роликовым опорам, которые расположены за проемом, и никак не мешает проезду автомобиля.
Большой популярностью пользуются модели откатных ворот линейки COMFORT. Конструкция изделий данной серии может иметь увеличенные размеры. Высота при необходимости – вплоть до 321 см.
Наибольшим спросом среди покупателей пользуются ворота серии ADS400, которые отличаются высочайшим качеством изготовления, широким выбором вариантов оформления, а также доступными ценами. Обладатели ворот оставляют в Интернете многочисленные положительные отзывы об изделиях Alutech.
Серия видеоинструкций по настройке автоматики ALUTECH: программирование привода для откатных ворот Roteo
Группа компаний «АЛЮТЕХ» представляет новую видеоинструкцию, призванную сделать процесс программирования электроприводов для откатных ворот серии Roteo из собственной линейки автоматики ALUTECH максимально простым и понятным.
В частности, в видео отражены основные настройки, необходимые для обеспечения качественной и безопасной работы моторов Roteo:
- Экспресс-программирование привода с записью пульта.
- Удаление пульта (по коду, номеру).
- Автоматическое закрытие.
- Настройка пешеходного положения.
- Программирование пульта в режиме управления двумя функциями: полным открытием ворот, а также открытием ворот в пешеходном положении; полным открытием ворот и управлением лампой освещения.
Уверены, видеоинструкция станет полезным обучающим материалом не только для специалистов по монтажу, но и для конечных потребителей, стремящихся использовать технические возможности моторов Roteo по максимуму.
Новое видео доступно на youtube-канале ГК «АЛЮТЕХ».
Начинаем 2021 год с хороших новостей! В поселке Привольном Минской области открылся новый складской комплекс «АЛЮТЕХ» общей площадью 8,6 тыс. кв.м. С соблюдением всех необходимых условий здесь хранятся изделия трех производственных предприятий Минской площадки: СООО «АлюминТехно», ООО «Алютех Инкорпорейтед» и ООО «Алютех Воротные Системы». На текущий момент склад полноценно функционирует, обеспечивая партнеров Группы компаний продукцией в сжатые сроки.
В связи с участившимися случаями мошенничества в финансовой сфере, направленными на юридических лиц и их банковские счета, Группа компаний «АЛЮТЕХ» предостерегает своих партнеров: если в ваш адрес поступило уведомление о смене наших банковских реквизитов, сопряженное с изменением местонахождения банка-получателя, до осуществления платежей обязательно проведите верификацию новых реквизитов.
Источник
Автоматика для откатных ворот Prestige
Системы автоматики позволяют комфортно управлять открытием и закрытием полотна ворот по средством электропривода, который приводится в работу с пульта дистанционного управления.
Для большей безопасности прохода людей, домашних животных, проезда автомобилей, мы можем оснастить конструкцию откатных ворот специальными фотоэлементами, которые будут контролировать весь процесс, останавливая закрытие ворот, если в проезде появится препятствие.
Мы осуществляем комплектацию откатных ворот Алютех автоматикой двух торговых марок: AN-Motors, ALUTECH и Comunello. А также и других производителей.
Приводы AN-Motors для откатных ворот
Автоматика для ворот под торговой маркой AN-Motors имеет ряд преимуществ, основные из которых это:
- высокая надежность механизмов;
- оптимальная комплектация – в наборе все необходимые элементы для монтажа и настройки;
- удобное и простое подключение;
- широкие функциональные возможности автоматизации системы с учетом ваших пожеланий;
- безопасность при эксплуатации;
- самоблокирующийся редуктор исключает несанкционированное открытие ворот;
- фильтр электромагнитных помех защищает привод от высоковольтных импульсных помех, обеспечивает выполнение требований стандартов электромагнитной совместимости;
- удобная эксплуатация при отсутствии электроснабжения;
- доступная цена.
Приводы Comunello для откатных ворот
Мы советуем использовать автоматику Comunello серии Fort – для откатных ворот весом до 1000 кг. Стильная итальянская автоматика для управления откатными воротами идеально подходит к любому архитектурному решению.
Аргументы в сторону выбора автоматики Comunello:
- надёжные металлические элементы передачи;
- литая алюминиевая основа защищает от возможной деформации;
- механические концевые выключатели обеспечивают точность остановки ворот;
- бесшумная работа двигателя при открытии/закрытии ворот;
- надежная защита электроники от внешних воздействий;
- простота и удобство настройки;
- ручная разблокировка;
- возможность аварийной разблокировки ключом в случае отсутствия электроэнергии
- простая установка и обслуживание.
Крепление направляющих
Изначально требуется провести проверку комплектации ворот. Затем рассчитайте дальнейшее расположение вертикальных профилей. Для этого приставьте нижнюю панель к проему, при этом не забывайте про выравнивание боковых срезов.
Сделайте несколько отметок на стенах. От пола отмерьте метр и начертите вертикально линию до потолка. Вдоль готовой линии просверлите небольшие отверстия, требующиеся для последующей установки профилей.
Каркас соберите на земле, это заметно облегчит работу. Несущая конструкция имеет в составе две стойки для опоры, вертикальные профили, нащельник, вставки для уплотнения, радиусные профили и горизонтальные направляющие. Вертикальная деталь состоит из опорной стойки, нащельника и планки, предназначенной для мерки.
Как проводить монтаж направляющих?
- вставьте уплотнители в нащельник и скрепите его с опорами посредством болтов;
- далее соберите и зафиксируйте планку с помощью болтов М8х25;
- затем требуется установить подготовленную конструкцию. Поставьте ее к проему и совместите на стойках, где вы оставляли отметины мелком на уровне один метр от пола;
- необходимо просверлить отверстия вдоль проема. Это требуется для дальнейших креплений;
- выровняйте раму, вставьте болты и затяните;
- удалите мерную планку;
- после фиксации каркаса установите горизонтальные направляющие. Закрепите радиусный профиль и прикрепите его к направляющей посредством болтов с внутренней стороны;
- закрепите две планки к вертикальным стойкам. Воспользуйтесь пластинами для крепления;
- замерьте горизонтальность с помощью строительного уровня и установите заднюю перемычку;
- посредством подвесов закрепите на потолке раму и зафиксируйте ее.

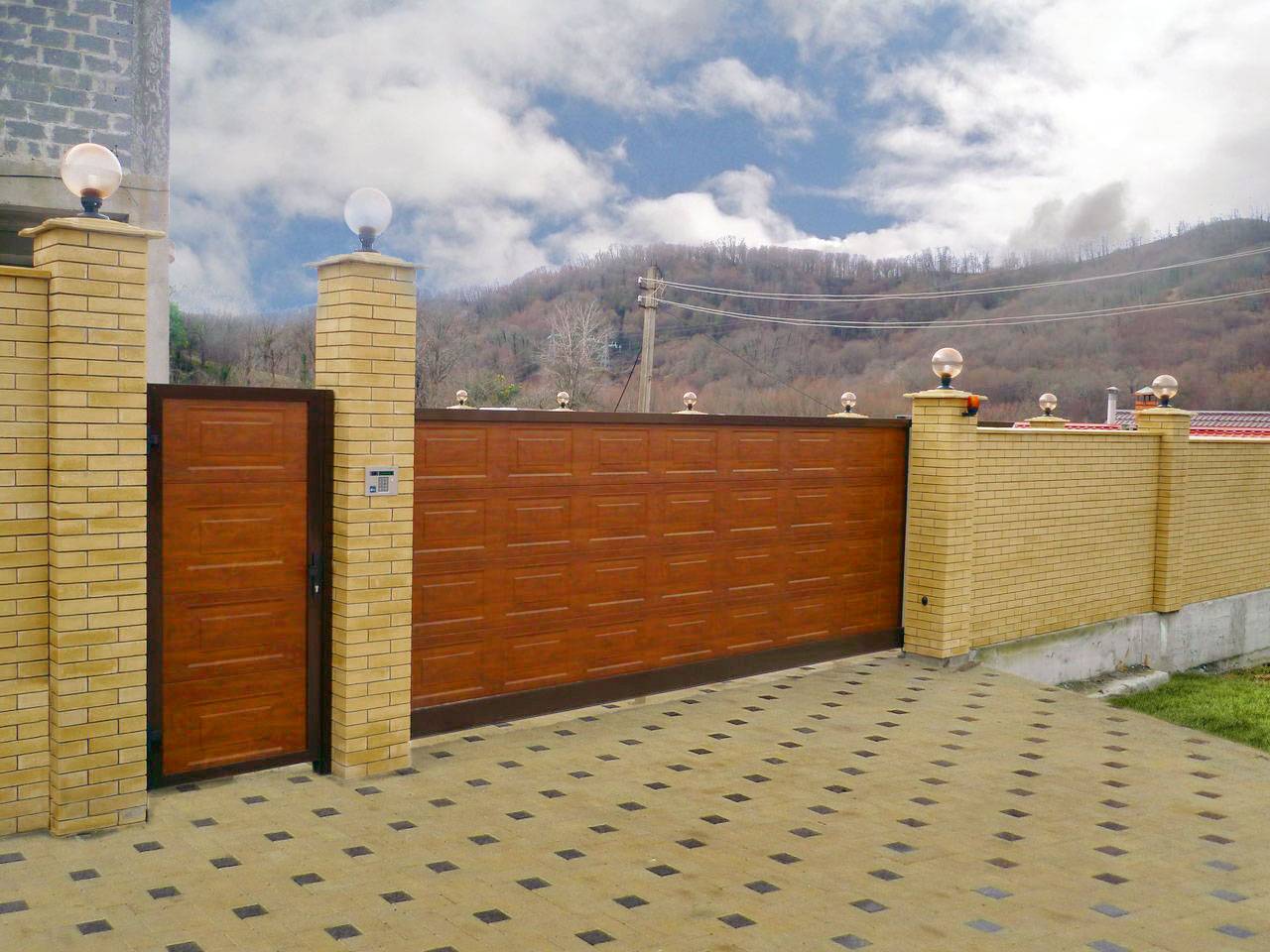

Особенности откатных ворот
Такая разновидность заборных ворот довольно необычная и используется не слишком широко, хотя обладает существенным рядом преимуществ перед иными разновидностями.
Итак, какие же плюсы есть в откатных конструкциях:
- Привлекательный и необычный внешний вид.
- Значительно экономят пространство, из-за того, что открываются в сторону и не препятствуют свободному въезду во двор. Это помогает устанавливать машину прямо возле ворот и при этом без проблем открывать или закрывать их, очень хорошо в условиях дефицита площади.
- Процесс открывания проходит гораздо легче и быстрее.
- Есть возможность легко переоборудовать всю конструкцию под систему автоматического открытия.
- Гораздо надёжнее, так как открыть их посредством тарана намного сложнее.
- Могут быть существенно большей ширины, чем распашные и прочие разновидности схожих изделий.
Устройство сдвижных моделей
Как видите, преимуществ и особенностей довольно много, так что стоит задуматься над выбором именно такой конструкции ворот для своего ограждения.
