Разновидности гаражных печей
Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.
Печь длительного горения
Печь-буржуйка
Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).
Фото буржуйки с размерами
Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.
Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками
Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см
Также заметим, что буржуйка служит в среднем несколько лет.
Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов
Таблица №1. Какими бывают печи-буржуйки?
Другой особенностью буржуйки является то, что она при работе сильно нагревается (порой даже раскаляется), потому рядом с ней непросто находиться. Из-за этого появились конструкции с двумя стенками. Самый простой вариант – взять бочки разного диаметра, вставить ту, что поменьше, в большую, а пустоты между ними заполнить песком или галькой. В итоге получится толстостенный агрегат, более удобный в эксплуатации и дольше сохраняющий тепло. С другой стороны, буржуйка с двойными стенками дольше прогревается.
Самодельная буржуйка, сделанная из бочки
Печь из кирпича
Кирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.
Строительство кирпичной печи в гараж
Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много.
Печь на отработанном масле
Подобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).
Печь на отработке
По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.
Печь на отработанном масле
К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием.
Печь длительного горения
Приступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.
Схема печи длительного горения
Ознакомимся с ключевыми особенностями агрегатов длительного горения.
- Топливо горит дольше. Дрова в обычной топке будут сжигаться быстро, в то время как в подобной печи они тлеют и отдают тепло от 6 до 10 часов; следовательно, гараж будет дольше прогреваться.
- Дрова перед закладкой нужно прессовать – так они не будут сильно разгораться, а время тления увеличится.
- Горение топлива начинается сверху (в традиционных печах – снизу), а потому такие конструкции обычно вертикальные.
Печь для гаража на дровах
Таблица №2. Какими бывают печи длительного горения?
Печь из газового баллона длительного горения
Изготовление устройства своими руками
Выполнение кирпичной кладки — довольно сложная работа при нехватке опыта. Поэтому перед началом строительства лучше обратиться за советом к мастеру
При самостоятельном изготовлении печи важно внимательно выполнять все этапы и не менять выбранную схему проекта
Выбор проекта, чертежи
На выбор модели печи в первую очередь влияет желаемая мощность устройства. КПД отопителя зависит от размеров топочной камеры. Обычно горение угля имеет теплоотдачу около 500 ккал/час. Поэтому устройство стандартных размеров 110смх90 см подходит для отопления комнаты площадью до 35 кв. м.
Фото 1. Чертёж металлической печи на угле. Устройство небольшого размера, оно поместится даже в маленьких помещениях.
Фото 2. Чертёж угольной печи, сделанной из металла. Также стрелками указаны все части устройства.
Материалы и инструменты
Для постройки печи на угле потребуется шамотный кирпич, который выдерживает нагрев до 1400-1650 градусов без растрескивания. Для приготовления кладочного раствора используют жирную глину в смеси с водой и песком. Чтобы выложить внешние стены понадобится полнотелый красный кирпич.
Дверцы и петли, колосниковую решетку приобретают в строительном магазине.
Для работы также потребуются инструменты: молотки, кельма, правило, растворная лопата, пила-ножовка, болгарка, строительный уровень, отвесы, рулетка.
Этапы работы
При выборе места для постройки печи учитывают такие факторы, как расположение дымохода и размеры помещения (на большой площади лучше установить оборудование по центру).
Стены и потолок на выбранном участке обшиваются огнеупорным материалом.
Лучше сразу подумать о месте, где будет храниться уголь — во избежание пожароопасных ситуаций его нельзя располагать в непосредственной близости от печи. А также необходимо учитывать то, что уголь сильно пылит и пачкается.
Массивная кирпичная печь устанавливается только на бетонный фундамент, который не связывают с основным. Поэтому ее расположение лучше расс
Как сделать буржуйку на отработанном масле?
Если в коттедже самодельную печь ставить не хочется из-за её не эстетичного вида, то в гараже он значения не имеет. Автолюбители прекрасно знают, что буржуйка для гаража своими руками сваривается за несколько часов.
Можно сделать обычную круглую, можно каркасную или даже булерьян. Но самой популярной у любителей автомобилей является схема буржуйки на отработанном масле.
Буржуйка на отработке – самая популярная и экономичная модель для гаража. Топить её можно отработанными техническими маслами или лакокрасочными отходы
Для её изготовления понадобятся:
- болгарка (диаметр круга 125 мм) с отрезным и зачистным кругами;
- перфоратор (диаметр сверла 13 мм);
- переноска;
- кувалда;
- сварочный аппарат (не менее 200 ампер);
- молоток-шлакоотделитель;
- заклёпки;
- уголок для ножек;
- зубило;
- плоскогубцы;
- молоток;
- защитные очки;
- рулетка;
- мел.
Все сварочные работы нужно выполнять в специальной защитной маске и в спецодежде.
Схема устройства такой печки (кликните по картинке для ее увеличения). Некоторые советуют увеличить диаметр отверстий с 9 до 11 миллиметров
Печь на отработке имеет расход масла от 0,5 до 1,5 литров в час, вес — 27 килограмм и габаритные размеры – 70*50*35 сантиметров без дымохода.
Для придания устойчивости конструкции приваривается уголок (В), крышку (А) можно прикрутить или приклепать, она должна свободно двигаться
Верхняя часть (1) надевается на нижнюю (2) без зазора, после чего устанавливается дымоход. Его протягивают под наклоном по помещению и на высоте четырёх метров и более выводят вертикально. Сваривая нижнюю «кастрюлю», обязательно проверяйте герметичность швов, чтобы исключить подтёки масла.
Крышку (А) с помощью заклёпок прикрепляют к корпусу. Она должна свободно поворачиваться, регулируя тем самым объём поступающих воздуха и масла. Для придания большей устойчивости конструкции приваривается уголок (В). Верхняя платформа (С) является самым горячим местом печи. На ней можно готовить, подогревать воду. Если на безопасном расстоянии поставить обдув (вентилятор), то КПД печи увеличится.
Поскольку верхняя платформа (С) во время работы раскаляется докрасна, то за год непрерывной работы обычно выгорает. Можно взять 3-миллиметровую сталь, чтобы дольше прослужила буржуйка. Своими руками можно сделать краску, смешав 200 миллилитров жидкого стекла, 80 грамм алюминиевой пудры и 8 грамм мела. Этого количества достаточно, чтобы покрасить одну печку.
Выглядят такие конструкции следующим образом:
Для розжига в печь заливают несколько литров масла, поверх него около ста грамм печного топлива, кладут тряпку или бумагу, которую и поджигают. Отработку доливают маленькими партиями по мере необходимости. А чтобы увеличить КПД буржуйки, можно приварить несколько кусков металлического уголка к боковым стенкам корпуса.
Классические массивные кирпичные печи занимают слишком много места. Намного практичнее, компактнее и экономичнее буржуйка для дачи. Своими руками её можно сделать из стали или чугуна, приварить бак для воды или подвести трубы отопления. На ней можно даже готовить. А если приобрести печь-буржуйку со стеклянной вставкой на дверце топки, то по вечерам можно сидеть и любоваться огнём.
Самодельная печка на отработанном масле
Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.
Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.
Самодельная печь для гаража на отработке.
Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.
Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут
Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить
Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.
Топливный момент
Изначально следует решить вопрос о том, какое топливо для отопления гаража использовать. Естественно, для обогрева не хотелось бы применять высокозатратные (дорогостоящие) теплоносители. К тому же не на последнем месте вопросы безопасности.
- Итак, вырисовывается следующая картина:
подводить магистральный газ совершенно неразумно. Малейшая случайная искра (а их в гараже немало), и риск возгорания увеличивается до предела. То же самое касается газовых баллонов;
электрический обогрев потребует слишком больших финансовых расходов;
печка на дровах или твердом угле — вариант, достойный во всех отношениях;
cамодельная печка на отработке является, пожалуй, оптимальным вариантом в большинстве случаев.
Отработанное масло имеется почти в каждом хозяйстве, где есть легковая машина или иной вид транспорта. Можно расходовать его для обогрева печи в гараже — это выгодно и мудро.
Делаем буржуйку на отработке
Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.
Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).
В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:
Преимущества буржуйки:
- дешевизна конструкции;
- компактность;
- возможность работы на любом твердом топливе;
- легкость монтажа и обслуживания;
- возможность использования печи в помещениях, где нецелесообразно устанавливать фундамент и монтировать капитальную дымовую трубу;
- возможность приготовления пищи на буржуйке.
Недостатки буржуйки
- металлические листы имеют хорошую теплопроводность, вследствие чего происходит быстрое остывание печи после прогорания топлива;
- при недостаточной толщине используемого для монтажа печи металла возможно быстрое его прогорание и выход конструкции из строя;
- не все модификации буржуйки имеют регулируемую тягу и интенсивность горения;
- необходимость постоянного контроля за процессом горения топлива;
- использование сырого или смолянистого топлива приводит к образованию налета (копоти) на отводящей трубе.
Основные типы
Гаражные печи на дровах различаются по типу их устройства. Основными вариантами являются:
- Прямоугольные металлические печи-буржуйки. Они бывают горизонтального и вертикального типа. Подобные агрегаты элементарны в изготовлении, дешевы, их легко обслуживать.
- Печь из газовых баллонов или старых бочек. Также существуют в двух исполнениях – горизонтальном и вертикальном. В отличие от предыдущего типа, они чаще всего изготавливаются вручную, с помощью сварки и газовой резки. Их минусом можно назвать отсутствие устойчивой варочной поверхности, т.к. в сечении они круглые. Однако, существуют заводские аналоги, в которых такая поверхность предусмотрена.
- Печь для гаража длительного горения на дровах. Основным отличием такой печи от буржуйки является то, что дрова в ней не горят, а медленно тлеют. Это достигается с помощью специального шибера и системы продухов, которые регулируют доступ воздушной смеси к топливу.
- Кирпичная печка для гаража. Хорошо подходит для тех гаражей, которые построены из кирпича. В противном случае, теплопотери будут весьма значительными, а рентабельность такого устройства будет низкой. Ее плюсами являются пожаробезопасность и габариты, которые владелец гаража может сделать любыми, исходя из его нужд и предпочтений.
- Булерьян. Самый дорогостоящий вид железной печи для гаража. Она обладает массой достоинств, таких как: высокий КПД, возможность работы на любом твердом топливе, долгое время работы. Эта хорошая печь на дровах для гаража пользуется заслуженной популярностью в нашей стране.
Бубафоня – наиболее популярная схема буржуйки длительного горения
Практичность печи бубафоня доказана ее популярностью. То, что это одна из самых популярных печей длительного горения говорит тот факт, что ее применяют практически во всех мелких тепличных хозяйствах.
Большим преимуществом этой печи выступает ее практичность и удобство при эксплуатации – она практически всеядна, в топке можно сжигать и сухие дрова, и древесные опилки, пеллеты и брикеты из соломы или подсолнуха. А еще эта печь показывает один из самых высоких результатов по длительности горения топлива.
Принципиальная схема этого отопительного прибора состоит в том, что процесс горения топлива сочетает в себе процесс сжигания обычного топлива при регулируемой подаче кислорода и процесс пиролиза. Конструкция печи представляет собой металлический корпус с открытым верхом. Для корпуса чаще всего применяется 200 литровая толстостенная металлическая бочка. В ней находится центральный стержень, из толстостенной трубы, с жестко приваренным металлическим диском немного меньшим внутреннего диаметра бочки. Высота трубы выше бочки на 10-15 см. На нижней стороне диска приварены ребра, для того чтобы между диском и днищем бочки было небольшое пространство – это необходимо для доступа кислорода в топку. Третьим элементом конструкции выступает конструкция подобная направляющей с диском. Разница заключается в том, что диаметр трубы больше направляющей, а сам диск имеет по всей площади отверстия. Она надевается на внутреннюю направляющую и при сгорании топлива постепенно опускается вниз. Крышка изготавливается из толстого металла, так, чтобы отверстие позволяло равномерно опускаться прессу по мере сгорания топлива. Дымоход делает герметичным в верхней части корпуса на расстоянии 5-7 см от верха.

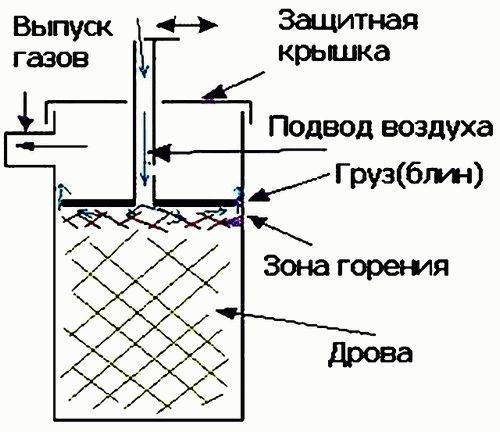

Принцип работы бубафони
Перед началом эксплуатации в корпус вставляется центральная направляющая. Весь объем корпуса заполняется топливом – дровами, брикетом, полетами. Дрова укладываются вертикально очень плотно. Высота закладки должна на 5-7 см быть ниже верхнего среза бочки. После этого на направляющую устанавливается верхний пресс и одевается крышка. Розжиг проводится сверху. После начала процесса горения топлива происходит процесс постепенного набора температуры – кислород поступает через трубы в камеру сгорания. При повышении температуры до 300 градусов начинается процесс газообразования. Газы поднимаются вверх, и пламя перемещается в пространство между крышкой и верхним прессом. Таким образом, начинается процесс горения газов. Для регулировки скорости горения устанавливается регулируемая заслонка на трубе верхнего пресса. При использовании такой печи одной закладки дров вполне хватает на 48-72 часа горения.

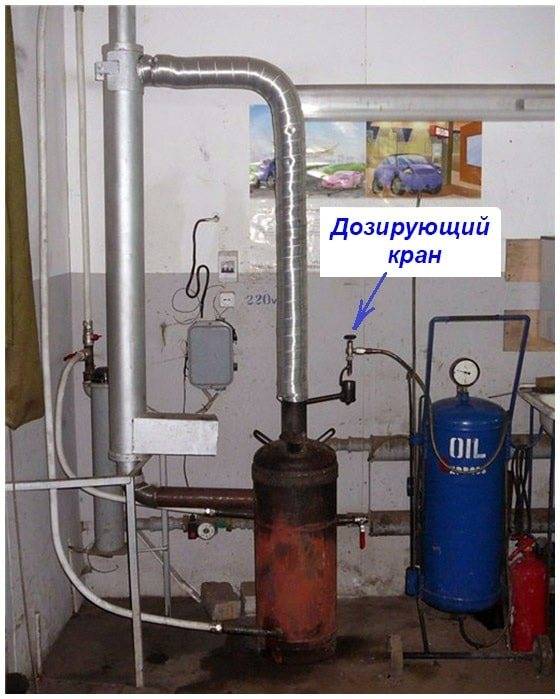

Капельница на отработке
Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.
Чертеж капельной печи в разрезе
Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:
Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:
Делаем экономичную буржуйку на дровах
Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи
Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.
Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.
Для изготовления источника тепла понадобятся следующие материалы:
- Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
- Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
- Отрезок трубы диаметром 100 мм на патрубок дымохода.
- Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
- Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
- Готовые ручки на дверцы.
