Секреты выбора и установки на калитку пневматического доводчика

Виды

Сегодня, предлагается три основных разновидности доводчиков:

• электрические – обеспечивают бесшумную и безопасную работу. В качестве дополнительной опции, можно приобрести механизм, который с кнопки будет открывать и закрывать дверь, однако, для работы потребуется подводить к забору электричество;
• гидравлические – работа основана на использовании гидравлического поршня, это довольно мощные и долговечные аппараты;
• пневматические – самые неприхотливые доводчики, способны работать в условиях низких температур и высоких нагрузок. Работа основана на использовании воздушного цилиндра со сжатым воздухом.

Естественно, что при выборе, стоит исходить из бюджета, условий эксплуатации, а также технических характеристик аппарата.

Электрический вид

Резиновая груша

Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.

Как сделать доводчик двери своими руками из резиновой груши:

1. Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
2. С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.

При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери, плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
2. Возможность установки направо и налево открывающуюся створку двери.
3. Должен обеспечивать комфортный угол открывания не менее 90°.
4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
5. Изделие не должно быть большим, комфортно размещаться в месте установки.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

С использованием доводчика

Заводской механизм усовершенствован настолько, что одновременно решает ряд задач, помимо плавного хода калитки: обеспечивает задержку закрывания и фиксирует калитку в определенном положении, а еще работает в качестве ветрового тормоза и регулирует скорость дохлопа. Преимущества:

• тихий ход – работает бесшумно;
• высокая эффективность: ворота будут закрываться легко и медленно;
• безопасность передвижения человека;
• надежность работы, при входе не нужно думать о том, закроется ли дверца сама по себе.

К минусам относят:

• сложно сделать самому, ремонта;
• необходимость обслуживания;
• высокую стоимость.

Принцип работы основан на движении шестерни, пружины, поршня. Все элементы конструкции закрыты в корпусе. При открывании дверей рычаг передает усилие на шестеренку. Когда она приводит в движение, начинает перемещаться поршень. Когда дверца закрывается, пружина сжимается. Это приводит к перемещению поршня на исходную позицию. Вместо шестеренки могут быть и другие узлы, что зависит от вида.

С кулачковым механизмом

Одна из старых моделей. Ее недостатком считают непривлекательный вид, низкую эффективность работы. Для повышения качества функционирования доводчика шестерня была заменена на кулачковый механизм. Это привело к увеличению стоимости. Но даже замена узлов не позволила избавиться от главного минуса – сложности открывания тяжелой калитки.

Пневматический или гидравлический

Пневматический доводчик используется уже более 100 лет. Основан на применении пружины, которая скрыта в корпусе. Недостатком называют отсутствие возможности регулировки. К тому же эти доводчики крупногабаритные, но стоят недорого.

Гидравлические более эффективные, подвергаются регулировке, но качество работы определяется температурой. Как только существенно меняются условия окружающей среды, требуется перенастройка. Такой вариант не подойдет для регионов с суровым климатом.

Электрический

Один из лучших – работает тихо, обеспечивает безопасное закрывание/открывание. Не зависит от условий окружающей среды – морозостойкий доводчик. Благодаря электрическому механизму появляется возможность обеспечить разный уровень усилий. С его помощью открывают легкие и тяжелые двери.

Виды и конструктивные особенности

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Виды и конструктивные особенности

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

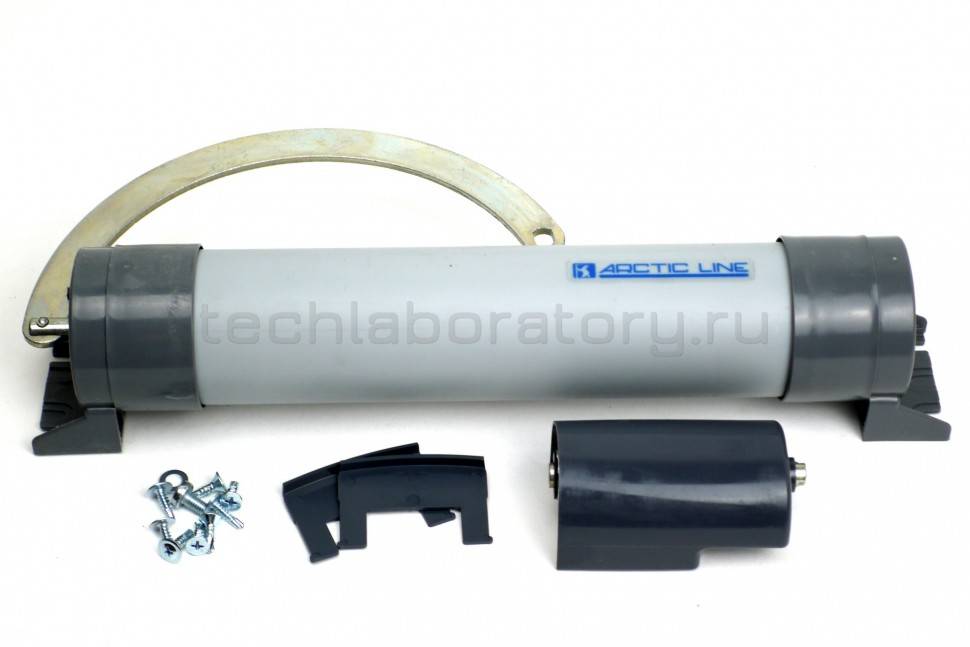

Доводчики для двери Arctic Line

Его разработчик – пример хорошо организованного полного цикла от разработки до производства с честным контролем качества выходящих с завода изделий.

• Пневматическая конструкция с надежным механизмом, протестированным на 1,5 миллиона циклов открытия/закрытия.
• Работа в широком диапазоне температуры от -50 до +50 °C. Производитель заявляет, что на полимерных деталях лед, мешающий работе устройства, не образуется.
• Установка на любую дверь массой до 120 кг или калитку. Защита от влаги и пыли не требуется.
• Дополнительный бонус: вандалоустойчивость конструкции. Выдерживает вес взрослого человека без повреждений.
• Доступная цена.

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

• технологическую схему крепят на дверь скотчем;
• керном или другим инструментом размечают отверстия;
• по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
• крепят коробку прибора;
• разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
• вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

• если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
• поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

Гидравлический доводчик

Благодаря гидравлическому доводчику на калитке можно настроить силу и скорость прихлопа дверцы. Это устройство обеспечивает удобную регулировку свободного хода для плотного закрытия калитки. Такие доводчики работают и с выносными, и с внутренними типами петель. Их монтаж не требует от установщика наличия специальных знаний или опыта.

Установить гидравлический доводчик можно своими силами. Если точно следовать предлагаемой к аксессуару инструкции, то зафиксировать механизм получится быстро и надежно. Для такой работы не понадобится специальное оборудование или посторонняя помощь. Устройство крепится одной стороной на верхней планке каркаса ворот или калитки, а другой стороной — на столбе.

Пример смонтированного гидравлического доводчика

Такой механизм изготавливается из специальных металлических сплавов, например, из алюминиевого сплава 6082, 6063 или АД-31. В процессе изготовления все устройства проходят термическую обработку, обеспечивающую дополнительную прочность профилей.

Механизмы-доводчики для калиток предназначены для постоянной работы на улице. Они выдерживают резкие перепады температуры воздуха, многочисленные открывания и закрывания дверцы и любые капризы погоды.

На что обратить особое внимание при покупке доводчика

Выбор уличного доводчика для ворот или калитки – не самая сложная задача, но все же следует учесть некоторые особенности. Иначе приобретенное устройство может не работать должным образом либо сломаться, проработав совсем небольшой срок.

Инструкция по установке и настройке

Основными параметрами, заслуживающими внимания, являются:

• мощность – это основной параметр доводчика. Устройство, обладающее малой мощностью, очень быстро выйдет из строя, если его прикрепить на большую, массивную калитку. Если же мощный доводчик окажется на легкой, небольшой калитке, то велика вероятность ее поломки, отрыва петель, выхода из строя запирающего устройства;
• наличие фиксатора – необходимо для того, чтобы на время оставлять калитку открытой. Это требуется, когда через проход заносят мебель и иные вещи, а также проходит большое количество людей. В данном случае отсутствие фиксатора приведет к неудобствам и повышенному износу механизма доводчика.

Способы размещения механизмов

Некоторые хозяева вместо фиксатора подкладывают под калитку подпорки из подручных средств. В этом случае существует риск создания чрезмерно сильного напряжения в цилиндре, что также сократит срок эксплуатации доводчика.

Простое и надежное пневматическое устройство

Вы устали от постоянных громких хлопаний калитки? Малейший ветерок заставляет вашу калитку закрываться с грохотом? Зачем терпеть и слушать, есть возможность устранить эту неприятность, тем более серьезных финансовых вложений, на придерживающий створку механизм, не понадобится.

Более предприимчивые и изобретательные хозяева находят выход из положения простым способом – обычная крепкая пружина может удерживать от ветра дверь в проеме. Один конец пружины крепится к полотну калитки, а другой – располагается на ее опорном столбе. Но такой механизм не всегда удобен тем, что маленькому ребенку или пожилому человеку трудно открывать створку, фиксирующуюся мощной пружиной. Да и внешний вид такого устройства не очень привлекательный.

В строительных супермаркетах огромный выбор пневматических, электрических или гидравлических доводчиков, которые можно устанавливать на уличные двери. Эти устройства обеспечивают плавное закрывание калитки, чем снижают вероятность поломки, смягчают удар, да и вид у них более презентабельный.

Доводчик – универсальный механизм

Доводчик – это универсальный механизм, обеспечивающий плавное и тихое закрывание дверей

Доводчик – это универсальный механизм, обеспечивающий плавное и тихое закрывание дверей. Доводчики для дверей можно устанавливать на различные двери — входные и межкомнатные, стеклянные и деревянные, пластиковые и металлические, одностворчатые и двустворчатые, маятниковые и одностороннего открывания.

Расположение доводчика зависит от того, куда открывается дверь (от себя или на себя), – он устанавливается в верхней части дверной коробки или дверного полотна. При этом он может быть с рычажной (коленной) тягой или со скользящей тягой. Если же дверь открывается в обе стороны (в местах массового посещения) – применяется напольный доводчик, который устанавливается в полу, под дверью.

Перед тем как определиться с маркой доводчика, необходимо выбрать его модель:

Выбор доводчика должен производиться с учетом многих факторов – это и масса двери, и ширина ее, и сопротивление воздуха при движении двери, и ветровая нагрузка на нее. Например, при увеличении массы двери растет момент ее инерции, что оказывает влияние на скорость закрывания двери. Или – у более широкой двери и при той же массе доводчик должен быть мощнее. Усилия, развиваемые доводчиком для закрывания двери, нормированы Европейским стандартом DIN 1154 .По данным таблиц (как правило, можно найти в каталоге производителя доводчиков), по ширине створки двери и другим параметрам, можно определить характеристики, которые должен иметь доводчик. Далее, по приведенным таблицам выбирается модель доводчика.

Отдельные товарищи начинают разбирать рычаг, что нередко приводит к его поломке. Для того, чтобы избежать подобных ситуаций, можно приобрести и установить доводчик с опцией hold-open, укомплектованный рычагом, позволяющим фиксировать дверь в открытом положении. Положение двери, в котором она будет фиксироваться, вы можете отрегулировать самостоятельно, согласно инструкции и своим пожеланиям.

В процессе эксплуатации, доводчик необходимо периодически регулировать

Когда выбор модели доводчика сделан, предстоит правильно выполнить монтаж. На этом этапе монтажники учитывают рекомендации фирмы-производителя, конструкцию двери, ее вес. При грамотной установке доводчика, дверь будет закрываться равномерно, плавно. У большинства доводчиков предусмотрены 2 диапозона регулировки скорости закрывания: первая – основная скорость, а вторая – скорость «дохлопа» – это когда в конце движения (примерно 10 -20°) происходит ускорение или замедление скорости движения двери (в зависимости от выбранной вами регулировки).

Чтобы доводчик служил вам долгие годы необходимо приобретать эту продукцию только известных европейских брендов, например таких, как, доводчики известной компании-производителя GEZE. Это качественные доводчики, надежная работа которых подтверждена гарантией от завода-производителя.

Также, в процессе эксплуатации доводчика следует соблюдать некоторые рекомендации:

• В процессе эксплуатации, доводчик необходимо периодически регулировать. При правильной эксплуатации регулировку достаточно делать только при значительном изменении температуры окружающей среды – 2-3 раза в год.
• Следует учитывать, что эффективность работы доводчика во многом зависит от качества навески двери и качества петель. Доводчик не будет выполнять свою функцию, если дверь установлена с перекосом, а дверные петли проржавели или неправильно установлены.

При этом не рекомендуется:

• “помогать” двери закрываться быстрее или медленнее (тянуть или придерживать);
• подкладывать под дверь какие-либо предметы (как правило, когда вносят или выносят вещи, проветривают подъезд и т. д.) – для этой цели есть специальные модели доводчиков;
• виснуть, кататься на двери (касается детей) или на штангах доводчика

Если эти простые правила не выполняются, то в доводчике портятся сальники, изнашивается поршень, ломаются шестеренки и вытекает масло.

Важно помнить! Доводчики не подлежат ремонту. Вскрывать доводчик опасно, так как там находиться взведенная пружина

Качественная и надежная работа доводчика во многом зависит от страны производителя. Европейские производители обеспечивают высокий уровень безопасности, надежность и удобство в использовании, подтверждая это наличием гарантийного талона, по этому, при покупке данной продукции ВСЕГДА ТРЕБУЙТЕ ГАРАНТИЙНЫЙ ТАЛОН!!!

Варианты дверных доводчиков, которые можно изготовить своими руками

Простой доводчик своими руками легко сделать из куска резины. Эластичный материал удовлетворяет всем требованиям, предъявляемым к изделию: он растягивается и сжимается с силой, достаточной, чтобы вернуть дверь в нулевое положение. Плотность резины нужно подобрать в зависимости от веса дверного полотна: чем тяжелее оно, тем более толстую ленту нужно использовать для доводчика.

При установке приспособления концы ленты закрепляют следующим образом:

• первый — на раму на расстоянии 5-10 см от плоскости полотна, примыкающего к ней;
• второй — на само полотнище.

Другой вариант изготовления доводчика — гравитационный — подразумевает использование тросика с грузом. Конец шнура следует прикрепить к полотну в верхней части. Для надежности может быть использована металлическая пластина с отверстием: к нему проще привязать трос.

Для изготовления блочного механизма нужен кронштейн с осью (например, от сломанного ролика мебели или скейтборда). Если есть возможность использовать готовый блок, задача облегчается, но при его отсутствии можно поступить 2 способами:

• трос просто перекидывают через ось;
• изготавливают колесико с пазом для шнура и устанавливают его в кронштейн.

В последнем случае скольжение троса будет происходить легче. На свободный конец шнура можно будет прикрепить груз, достаточный для того, чтобы притянуть дверное полотно к раме.

У автолюбителей есть возможность сделать доводчик двери своими руками из подъемного механизма багажного отделения автомобиля седан или хэтчбэк. Этот агрегат отличается наличием функции амортизации и плавного открывания. Устройство нужно предварительно доработать, прикрепив к нему пластины с отверстиями для крепления к дверной коробке и полотну.

Легко изготовить и компактный доводчик из небольшого дырявого мяча из резины или медицинской груши:

1. Круглое резиновое изделие крепят к деревянной или металлической пластине с помощью шурупов.
2. Конструкцию нужно установить на раму снаружи, чтобы край мяча находился на уровне стыка коробки и полотна со стороны петель.
3. На открывающуюся наружу дверь вплотную к мячу установить металлический уголок, длина одной стороны которого равна диаметру мячика.

При открывании уголок будет сжимать мяч, выдавливая из него воздух. Расширяясь, мяч заставит дверь принять исходное положение.

Магнитная защелка более уместна на межкомнатной двери.Она не выполняет функцию доводки, но надежно удерживает створку в закрытом положении в случае небольшого сквозняка. Для изготовления конструкции необходим сильный магнит и стальная пластина небольшого размера. Детали крепят на раму и полотно так, чтобы при закрытой двери они накладывались друг на друга. Если толщина элементов слишком велика, то под них можно сделать выемки в деревянной двери.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Правила эксплуатации

Как и для любой другой вещи, при использовании доводчика, есть некоторые правила. Если руководствоваться ими при эксплуатации этого агрегата, то оно сможет прослужить долго и без поломок.

• калитка должна закрываться при помощи механизма, не следует придавливать ее рукой и стараться прикрыть створку быстрее – от этого механизм может быстро выйти из строя;
• не стоит оставлять калитку открытой на длительное время – поскольку в камере и пружине возникает сильное напряжение, механизм быстро изнашивается;
• периодически нужно делать регулировку, рекомендуемая частота обслуживания – 2 раза в год;
• во время регулировки, необходимо смазывать все трущиеся детали.

Также, перед тем, как будет делаться установка доводчика на уличную калитку, рекомендуется проверить работу створки – она должна открываться и закрываться плавно и без усилий. Если, например, присутствуют перекосы навесов или самого полотна, то такие проблемы лучше устранить сразу. Иначе доводчик не сможет нормально функционировать и быстро выйдет из строя.

Схема регулировки

Функции доводчика

Перед тем как попытаться изготовить доводчик для двери из подручных материалов своими руками необходимо определить какие же задачи должно выполнять это устройство. Рассмотрим основные функции доводчика:

• Амортизация – предохранение двери от ударов при резком закрывании, например, от сквозняка или с большой силой. Таким образом, доводчик предотвращает повреждение покрытия как полотна, так и рамы.
• Регулировка скорости движения дверного полотна – не позволяет совершать резкие движения как в сторону закрывания, так и в обратную.
• Задержка закрывания – полотно задерживается на определенном расстоянии от коробки и благодаря этому обеспечивается более плавный притвор.
• Фиксация открытого положения – при необходимости можно зафиксировать дверь в положении нараспашку, не боясь, что она случайно захлопнется.
• Притягивание двери – если было приложено недостаточно усилий для того, чтобы закрыть ее, устройство завершит процесс, притянув полотно непосредственно к раме.

Доводчик выполняет три функции: регулирует скорость закрывания двери, замедляет ход и притормаживает

Конечно же, самодельный дверной ограничитель не способен полноценно выполнять все заданные функции, но справиться с основными недочетами конструкции ему вполне под силу.

Подводя итог

Нельзя не переоценить пользу доводчиков для владельцев. В комплекте конструкции находятся все детали, которые требуются для крепления устройства. А инструкция поможет даже несведущему владельцу машины установить дотягивающий механизм на свой автомобиль.

Невзирая на то, что на сегодняшний день доводчики находятся далеко не в каждой новой машине и считаются больше дополнительной опцией, но очень скоро этим механизмом будут укомплектованы даже бюджетные автомобили. Цена доводчиков не очень высокая, позволить себе его установку сможет каждый водитель, для которого важны удобство и безопасность движения.
