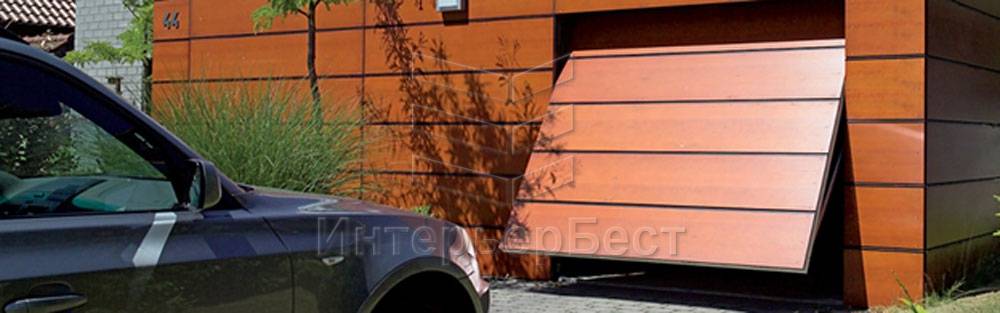

Подъемные ворота поворотного типа

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Материалы изготовления подъёмных ворот для гаража

Материалы, используемые в таких конструкциях, должны обладать повышенной прочностью, но вместе с тем достаточной лёгкостью. Лучше всего с этими задачами справляются следующие материалы:

профнастил. Достаточно прочный, хорошо переносящий влагу и температурные перепады материал, которые обеспечит вашим воротам долгий срок службы;

Листы профнастила специально обрабатывают антикоррозийными составами

алюминиевые и стальные панели. Лёгкий и прочный вариант, но вместе с тем один из самых дорогостоящих;
сэндвич-панели. Наиболее часто встречающийся вариант. Отлично сохраняют тепло, прочные, легко монтируются.

Сэндвич-панели имеют высокие тепло- и звукоизоляционные характеристики

Фото подъемных ворот для гаража

Секционными. Воротное полотно состоит из нескольких секций, соединенных петлями. С обеих сторон нижней и верхней секции закреплены ходовые ролики, с помощью которых полотно движется по направляющим. Сами направляющие закреплены в дверном проеме. При открывании полотно сначала сдвигается вверх, после чего движется по горизонтальным направляющим. В открытом положении полотно находится в горизонтальном положении под потолком.
Поворотными. В этой конструкции полотно изготавливается цельным и жестким. Во время открывания воротная створка приподнимается вверх и по направляющим «уходит» вверх под потолок. При закрывании полотно заходит в раму, которая отвечает за герметичность ворот. Процессы открывания-закрывания осуществляются за счет работы шарнирно-рычажного механизма.

Рулонными. Так называют роллетные ворота, которые при открывании сворачиваются в рулон. Полотно состоит из узких ламелей, скрепленных друг с другом шарнирами. Рулон находится в защитном коробе, который располагается в верхней части проема.
Складными. Полотно ворот состоит из двух секций, скрепленных петлями. В нижней части полотна предусмотрены ролики, которые катятся по направляющим вверх. Полотно складывается пополам, образуя над проемом снаружи гаража козырек.

Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
Цельная конструкция обеспечивает безопасность.
Декорировать полотна можно любыми материалами.
Полотна можно утеплять любыми материалами.
Можно установить устройство для автоматического открытия.
Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
Если полотно повреждено, то снимать придется всю конструкцию.
При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Размеры подъемно-поворотных ворот

Подъемно-поворотные ворота характеризуются более утяжелённой конструкцией, нежели модели, рассмотренные раньше. Они отличаются не только своей массивностью, но и необходимостью в оснащении системы мощным электроприводом, прочными шарнирами.

В процессе открывания ворот, ставни системы поворачиваются и приподнимаются к верху – под потолок гаража. Здесь, собственно, и размещается подъемный механизм, для которого и нужно предусмотреть место под его установку.

Также важно оставить пространство не только под потолком, но и спереди от гаражного сооружения, что обусловлено спецификой работы механизма. Схема подъемных ворот

Схема подъемных ворот.

Габариты подъемно-поворотных полотен разнятся в зависимости от производителя и местоположения управляющего механизма. По стандарту, высота таких систем начинается от 2,2 метров.

Совет! Выбирая тип гаражных ворот, важно понимать, что для габаритных проемов лучше подбирать менее тяжелые модели створок. К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий

К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий.

Кроме того, выбирая ворота подъемного типа, следует уделять вниманием таким параметрам:

показатели прочности;
легкость;
габариты ширины – максимальный параметр составляет, как говорилось ранее, 600 см;
габариты высоты – максимуму 2,2 м.

Но, в случае расширения размера стоит понимать, что из-за увеличения массы готовой продукции, ее срок службы будет меньше гарантированного на стандартные по габаритам модели.

Из каких элементов состоит конструкция подъемно-поворотного типа

Конструкция подъемно поворотных ворот любого производителя включает следующие элементы:

Рычаги, удерживающие нижнюю часть воротного полотнища. Они обычно крепятся на шарнирах, монтируются между рамой дверного пролета и непосредственно полотном.
Ролики, устанавливаемые на верхней части полотна торца по бокам.
Роликовые направляющие, установленные горизонтально сбоку стен гаража.
Пружины, контргрузы, компенсирующие массу воротного полотна.
Линейный или рычажный привод, работающий от источника электропитания, отвечающий за открывание-закрывание ворот.

Коробка из дерева или металла изготавливается по параметрам проема гаража. Створки ворот чаще всего изготавливают из сэндвич-панелей или сбивают из досок щиты, поместив между ними утеплитель. Лучшими материалами для теплоизоляции считаются: базальтовая вата в матах или рулонах или плиты экструдированного пенополистирола.

Конструкция ворот обшивается листовой сталью, сверху – облицовка пластиком

Чтобы конструкция была максимально защищена от коррозии, ее обшивают оцинкованной листовой сталью, сверху облицовывают пластиком, другой отделкой. Также допускается обшивка створок листовым профнастилом, что обеспечит оптимальную стойкость конструкции к пожару, внешним воздействиям.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Подъемные гаражные ворота своими руками: пошаговая инструкция

Как сделать подъемно-поворотные ворота на гараж своими руками?

Прежде всего, нам нужно оборудовать проем. Вертикальные опоры из бруса 120х80 мм следует вкопать в пол гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов.
Собираем раму под потолком. Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих

Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
Из двух металлических уголков с помощью сварки собирается направляющий рельс, по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке

Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
Изготавливаем каркас полотна. Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки
Не забудьте о роликах в верхней части конструкции.
Используя крепежный материал, нужно обшить полотно выбранным вам материалом.
Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны на обеих опорных балках
К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
Для удержания ворот в открытом положении необходимы пружины. Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
Завершающий этап изготовления ворот – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

Подъемные ворота в гараж своими руками (из профиля):

В дальнейшем подъемно-поворотные ворота для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

Читайте здесь о том, как выбрать хороший замок в гараж.

А также интересная статья о том, как сделать своими руками козырек над гаражом.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на освещении гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Устройство и принцип действия разных видов подъёмных гаражных ворот

По своих техническим параметрах подъёмные ворота для гаража могут различаться. Это могут быть секционные гаражные ворота, а также поворотные конструкции.

Тип конструкции имеет важное значение, особенно если высота гаража ограничена

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединённых петлями. Они похожи на слоистый бутерброд, секции которого при открывании плавно складируется слой за слоем, при этом экономят место.

Такие системы позволяют экономить место

Подъёмно-поворотные ворота для гаража: отличительные особенности

В этом случае полотно полностью смещается вверх при открывании, в конечном итоге фиксируясь перпендикулярно первоначальному положению. Чаще всего в качестве материала для каркаса используются стальные направляющие.

В автоматизированных механизмах установлен электропривод

Статья по теме:

Стоимость

Основные факторы, влияющие на цену:

материал полотна;
качество подъёмного механизма;
присутствие автоматической системы управления.

На подъемно-поворотных воротах не стоит экономить.

Стоимость ворот в базовой комплектации составляет от 15 тыс рублей. Это цена простых распашных створок. Цены конструкции с электроприводом в пределах от 3 до 7 тыс рублей. Верхняя граница стоимости подъёмно-поворотных ворот остальных типов составляет 40 тыс рублей и выше. Но самостоятельное монтирование стоит намного меньше.
Стоимость обусловливает качество и прочность механизма. Недорогие ворота, в большинстве случаев, весьма скоро станут нуждаться в ремонте и замене отдельных деталей устройства. Не стоит на них экономить.
Стоит ещё всегда помнить о толщине полотна, используемого для механизма. Она бывает от 1 до 45 мм. Это обусловливается материалом. Если толщина сэндвич-панели до 20 мм, то это указывает на холодную модель. Если она толще, то это значит, что ворота — утеплённые.
Как утеплить и защитить от взлома
Ворота являются главным источник утраты тепла в помещении (до 50-60 %). Их стоит утеплить, чтобы гараж был тёплый весь год. Наиболее дорогие типы ворот создают с использованием сэндвич-панелей. В них слой изолятора находится внутри, а периметр оснащён уплотнителями из резины.
Изготавливая устройство для гаража своими руками, стоит уделить внимание пружинным механизмам. Они рассчитаны на определённый вес, поэтому при проведении теплоизоляции необходимо учитывать вес утеплителя. Опытные автовладельцы рекомендуют делать над проёмами тепловую завесу.
При их монтировании в гараж нужно обязательно защитить данное устройство от самостоятельного открытия. Наиболее простым методом сделать это является установка штыревых стопоров, блокирующих полотно изнутри. Тогда в боксе обязательно нужен выход в стене или в самом движущейся части

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ

Принцип функционирования

Поворотно-откидные ворота отличаются от остальных тем, что они оборудованы цельным полотном. Оно, открываясь, оборачивается вокруг горизонтальной оси. Вместе с этим их подвижная составляющая часть, называющаяся полотно, движется кверху и перемещается под потолок.
Элементы конструкции ворот:

рычаги, подпирающие низ полотна. Они находятся на шарнирах, разделяющих их и раму;
ролики на торцах сбоку подвижной части ворот вверху;
направляющие роликов, прикреплённые на боковых стенах вверху;
пружины, контргрузы. Они компенсируют тяжесть подвижной части конструкции;
линейный или рычажный автоматический привод. Первый прочнее и тише.

Средние размеры ворот для гаража

Минимальная ширина – 2,25 метра;
Рекомендуемая – 2,5 метра;
Для джипа или микроавтобуса — минимальная ширина – 2,8 метра;

Для двух автомобилей рекомендуется ширина не менее 4,8 метра;
Минимальная высота любых гаражных ворот – 2 метра.

Для мотоцикла — минимальная ширина ворот – 1,8 метра;

Конструкция гаражных ворот также оказывает серьезное влияние на их размеры, так как гораздо выгоднее и удобнее использовать типовые элементы, даже если изготавливаешь ворота собственными руками. В случае заказа готовых ворот нестандартных размеров фирме-производителю, цена значительно вырастет, по сравнению с типовыми. Различают несколько типов гаражных ворот:

Распашные (самые простые);
Откатные (наиболее часто применяются для промышленных гаражей, так как могут достигать очень больших размеров);
Подъемные.
