Подъемные ворота: принципы работы подъемного механизма для гаража, ремонт, размеры автоматических складных дверей

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. ​ При работе пользоваться специальными чертежами;
2. ​ Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Что нужно для самостоятельного изготовления?

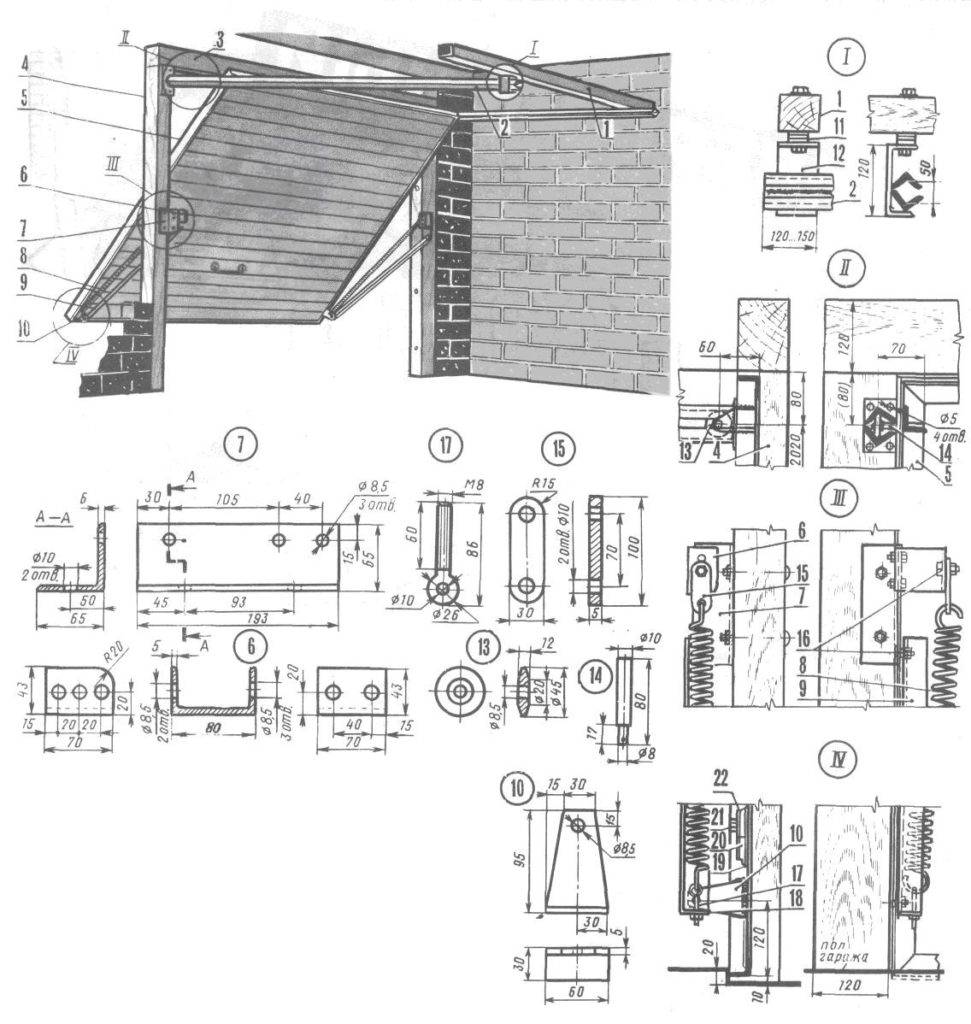

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.


Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Типы по способу управления

Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.

Механический способ

Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.

Автоматический

Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.

Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.

Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.

Решить проблему с электрическим сбоем можно следующими способами:

• Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
• Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
• Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.

Автоматический механизм фиксируется двумя способами:

• На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
• Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.

Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.

Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.

Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.

Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

1. Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
2. Цельная конструкция обеспечивает безопасность.
3. Декорировать полотна можно любыми материалами.
4. Полотна можно утеплять любыми материалами.
5. Можно установить устройство для автоматического открытия.
6. Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

• Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
• Если полотно повреждено, то снимать придется всю конструкцию.
• При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
• Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Разновидности калиток

В современном строительстве используются самые разные виды ворот и калиток. Классифицировать их можно по месту расположения. Таким образом, калитки могут быть независимыми, являться частью ворот или устанавливаться в комплекте с воротами, которые находятся рядом. Последняя разновидность представлена тремя вариантами.

Первый: в заборе есть два проема, в одном устанавливается калитка, в другом – ворота. Второй: в заборе есть общий проем, в нём устанавливаются два объекта, однако разделяются они столбом или стойкой. Данный элемент выделяется на фоне калитки и ворот и разделяет полосы проезда и прохода. Его изготавливают из следующих материалов:

• бетона;
• камня;
• кирпича;
• бута;
• металлической трубы.

Третий вариант схож с предыдущим, но столб в этом случае не выделяется, в результате удается сформировать одно пространство.

Советы по эксплуатации подъёмных ворот для гаража

В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:

• периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
• своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
• регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
• открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
• на пути открывающегося полотна не должно быть препятствия;
• не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
• нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
• недопустима эксплуатация конструкции, имеющей видимые повреждения.

Все сопрягаемые элементы следует своевременно контролировать

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.

Зачистите неровности и наплывы, образовавшиеся после окончания сварочных работ.

Зафиксируйте каркас в дверном проёме, используя стальные стержни и кронштейны. Заглубите нижнюю балку каркаса на 2 см ниже уровня пола.
Соберите раму полотна ворот, соответствующую габаритам проёма с учётом необходимых для сборки зазоров. Соединяйте заготовки с помощью электрической сварки.
Обшейте раму листовым материалом, применяя сварку. При использовании сэндвич-панелей или деревянных щитов зафиксируйте обшивку саморезами. При необходимости установите листы утеплителя.
Закрепите по периметру резиновый уплотнитель. Его высота должна соответствовать зазору между полотном и установленной в проёме коробкой.
Изготовьте опорные кронштейны рычажного механизма. Просверлите отверстия крепления.
Смонтируйте направляющие планки из швеллера или двух сваренных уголков в потолочной части помещения. Это обеспечит возможность перемещения роликов шарнирного механизма.
Прикрепите с помощью болтов шарниры для перемещения створки.
Произведите предварительный монтаж собранного полотна ворот в гаражный проём. Выполните разметку точек фиксации поворотных шарниров.

Проверьте возможность свободного перемещения рычагов по направляющим планкам. Если возникнет необходимость, измените координаты точек крепления

Обратите внимание на параллельность расположения рычагов.
Произведите окончательное крепление элементов (после корректировки положения), используя стандартный крепёж и электрическую сварку.
Установите с противоположных сторон створки возвратные пружины, обеспечив их параллельное расположение.

Проверьте работоспособность пружинного механизма. Он должен обеспечивать полное закрытие ворот

При необходимости подберите противовесы необходимой массы.
Заделайте стыки по периметру силовой коробки, используя цементный раствор. Установите декоративные накладки по контуру рамы ворот.
Произведите покраску элементов конструкции.

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации

Обратите внимание на следующие моменты:

1. Периодическую смазку шарнирных элементов. Попадание инородных тел и пыли затруднит свободное перемещение створки ворот.

2. Отсутствие перекосов шарнирных рычагов, обеспечивающих открытие полотна ворот без заедания.
3. Регулировку натяжения пружин. Натяжение со временем может ослабнуть, тогда створки не откроются. Если пружину «перетянуть», то створка может опрокинуться.
4. Правильный подбор конструкции покупного электрического привода. Тяговое усилие механизма должно обеспечивать плавное перемещение ворот.
5. Безотказную работу замка, обеспечивающего надёжную защиту.
6. Возможность выполнения на полотне вставок из полупрозрачного материала, которые увеличат освещённость внутри помещения.

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет

Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

https://youtube.com/watch?v=coP-ewSAo5I

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат — оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

• зачистить швы от сварки;
• с одной стороны наварить металлический лист;
• пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
• отрегулировать пружины и подъемники;
• установить фурнитуру;
• прикрепить ручки снизу с обеих сторон;
• с внутренней стороны изделия разместить щеколды;
• ворота готовы.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Принцип устройства

Складные ворота, работающие по принципу «гармошка», состоят из нескольких панелей. Они скреплены между собой гибким плотным материалом (резина, плотная ткань и т. д.) и навесами. Панели двигаются вдоль проема по одной или двум направляющим с помощью ролика.

Существует множество фирм, занимающихся производством складных ворот «гармошка» по индивидуальным заказам. Обычно они производят их из сэндвич-панелей. Такой материал обладает хорошей шумо- и теплоизоляцией.

Ниже описана подробная инструкция, как можно своими руками сделать гаражные складные ворота.

Необходимый материал для ворот гаража

• Два швеллера. Они будут использоваться в качестве стоек.
• Два металлических ролика на подшипниках для движения створок по направляющей.
• Швеллер или уголок, который будет использоваться в качестве направляющей. Размер зависит от подобранного ролика.
• Профлист или листы оцинкованного железа для облицовки.
• Пенопласт или минвата для утепления.
• Трубка металлическая круглая, прямоугольная или уголок подходящего размера для каркаса панелей ворот (диаметр 25 мм для трубы).

Необходимые инструменты для работы

• Рулетка, уровень и уголок для разметки.
• Сварочный аппарат полуавтоматический мощностью 220 Вт.
• Шуруповерт и дрель для крепежа.
• Болгарка для нарезки металла и зачистки швов после сварки.
