Распашные ворота из сэндвич панелей

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

Секционные ворота

Секционные ворота были изобретены в Германии 40 лет назад, и сегодня это один из самых распространенных в мире видов гаражных ворот. С недавних пор секционные ворота начали набирать популярность и в России. Существует множество фирм, предлагающих соответствующие услуги по монтажу, но можно сделать гаражные ворота из сэндвич-панелей своими руками.

Характеристики

Принцип работы секционных ворот довольно прост – подъемный механизм поднимает и убирает под потолок гибкое полотно ворот. Полотно состоит обычно из 4-6 секций, скрепленных шарнирами. Когда ворота открываются, секции сдвигаются вверх, укладываясь друг на друга. Барабаны и тросы обеспечивают плавное равномерное смещение секций по направляющим вдоль рамы и под потолком.

Секционные ворота имеют стандартные размеры: от 2 до 6 м в высоту, до 5 м в длину (иногда под заказ изготавливают ворота 7 м), ширина каждой секции составляет от 36 до 61 см.

Рекомендуется делать секционные ворота с наиболее малыми габаритами, поскольку компактные конструкции более стабильны, а риск блокировки снижается к минимуму. Тяжелые большие модели очень часто заклинивают в направляющих пазах.

Толщина сэндвич панелей для строительства секций определяется в зависимости от того, будет отапливаться закрываемое помещение или нет. Для простого неотапливаемого гаража или склада подойдет «холодная» панель толщиной 20 мм. Более толстые утепленные секции (35-45 мм) по теплоизоляционным характеристикам можно сравнить с кирпичной кладкой в 1,5 кирпича. Между секциями из сэндвич-панелей устанавливается пробковый материал, обеспечивающий максимально плотное примыкание модулей. Также его задачей является предотвращение образования «мостиков холода».

По нижнему краю ворот проходит эластичный уплотнитель, который не позволяет металлической секции примерзать к полу в холодное время года.

На все секционные ворота из сэндвич-панелей необходимо установить электропривод с возможностью ручного управления на случай отключения электропитания. Электромотор обычно устанавливают на среднем рельсе, регулирующем движение гаражных створок.

Установка

Изготовление секционных ворот своими руками позволит существенно сэкономить деньги и реализовать свой творческий потенциал. Вы можете разработать индивидуальный дизайн и сделать все по-своему, однако в процессе могут возникнуть определенные сложности с конструкцией. В техническом плане фирменные ворота отличаются большей надежностью и долговечностью. Так, на «покупных» воротах есть специальный механизма, исключающий аварийное падение полотна.

Оптимальным решением будет сборка секционных ворот по оригинальным чертежам с использованием более дешевых деталей. Например, вы можете приобрести подержанный механизм надежного проверенного производителя.

Чтобы самостоятельно установить секционные ворота, вам потребуются следующие инструменты и материалы:

• сэндвич-панели;
• торсионный механизм;
• направляющие;
• крепежи;
• пассатижи;
• набор гаечных ключей;
• пистолет для клепания;
• молоток;
• рулетка;
• строительный уровень;
• дрель;
• защитные перчатки и очки;
• перфоратор.

Установка секционных ворот осуществляется в несколько этапов:

1. Подготовка помещения и дверного проема. Снимите замеры ширины проема сверху, снизу и посередине. Самое большое значение возьмите за основу.
2. Отрегулируйте горизонтальность пола при помощи строительного уровня. Допустимая погрешность составляет не более 0,1 см.
3. Проследите, чтобы притолока и заплечники находились в одной плоскости. Они должны быть изготовлены из прочного материала и укреплены металлическим каркасом, поскольку будут принимать основную нагрузку во время работы ворот. Оптимальные габариты для притолоки составляют от 25 до 50 см, для заплечников – примерно 45 см.
4. Рассчитайте минимальную глубину ворот: высота + 50 см (обычные ворота), высота + 100 см (ворота с электроприводом).
5. Оштукатурьте проем перед установкой ворот.
6. Перенесите схему ворот из инструкции на проем, отметьте точки крепления горизонтальных и вертикальных профилей.
7. Выставьте и зафиксируйте вертикаль проема.
8. Несущие детали надо начинать прикреплять с нижней ламели, а сборку полотна с нижней секционной панели.
9. Верхнюю створку полотна максимально плотно пододвиньте к защельнику, отрегулировав верхние кронштейны.
10. Укрепите механизм управления, ручки и засовы.
11. Установите уравновешивающие пружины и натяните подъемные тросы.
12. Установите и подсоедините электропривод и ограничитель хода полотна.

Осталось лишь проверить работу ворот и наслаждаться плодами своего труда.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Опорные столбы

Сначала устанавливаются опорные столбы. Среди представленного многообразия выбор можно сделать в пользу бетонного или кирпичного столба, деревянного бруса. Многие мастера советуют отдавать предпочтение металлическим конструкциям.

Чтобы продлить срок эксплуатации металлических столбов, бетонируйте столбы на метровой глубине. Этот показатель показывает, насколько промерзает в зимний период почва. Закладка кирпичного столба начинается с армирования фундамента на метровую глубину.

Проводят установку опорных столбов следующим образом:

• зачищают поверхность от следов ржавчины с последующим обезжириванием, что поможет продлить срок эксплуатации;
• грунтуется и прокрашивается столб в тон, идентичный профнастилу;
• выкапываются ямы нужного размера. Рекомендуется выкапывать яму на величину от метра до двух;
• насыпают на дно 30-сантиметровый слой щебня, смешанного с песком;
• проводится установка армированного столба;
• заливается раствор.

Чтобы столбы стояли прочно, выдержите их в течение 10-дневного срока. После этого можно приступать к последующим работам.

Распашные ворота из сэндвич панелей своими руками

Простота конструкции, легкость монтажа — основные качества распашных ворот. Именно благодаря им конструкция пользуется большим спросом.

Причем ее довольно легко сделать своими руками. Помимо эксплуатационных качеств, каждый домовладелец хочет, чтобы конструкция отличалась эстетическим видом.

Поэтому распашные ворота из сэндвич панелей завоевывают все большую популярность.

Красивые ворота всегда привлекали своим вниманием гостей или простых прохожих, так как они являются визитной карточкой вашего участка

Необходимые материалы

Чтобы изготовить и установить распашные ворота, используя сэндвич панели, для начала необходимо подготовить следующие материалы:

• сэндвич панели (стальные или алюминиевые); • металлические уголки 65 мм; • профильная труба 100/100 мм; • петли;

• цемент, песок, щебень.

Установка опор

Любые распашные ворота нуждаются в крепких и устойчивых опорах, иначе вся конструкция сможет накрениться, что в итоге произведет к нарушению их работоспособности.

1. Для начала необходимо выкопать две или три ямы: все зависит, планируете ли вы установить отдельно калитку из сэндвич панелей. Глубина ям зависит от степени возможного промерзания почвы, в южных широтах достаточно 1 м, а на севере она может достигать 2,5 м.

2. После этого на дно ям стелется подушка из песка и мелкофракционного щебня, все это хорошо трамбуется.

3. Далее необходимо подготовить раствор. Песок, цемент и щебень смешиваются в необходимых пропорциях. Для его приготовления лучше использовать бетономешалку, это ускорит процесс.

4. Затем в ямы нужно вставить предварительно подготовленные опоры из профилированной трубы. Можно использовать и деревянный брус, но тогда распашные ворота прослужат гораздо меньше. Для лучшей устойчивости на низ столба желательно приварить две пластины крест-накрест.

5. Потом установленные столбы необходимо залить подготовленным раствором, чтобы не оставалось воздуха: тогда он хорошо трамбуется. Следите, чтобы опоры не были перекошены, для этого нужно с помощью уровня проверить их вертикальность.

6. После завершения заливки, столбы нужно оставить на две недели, до полного застывания бетона.

Изготовление и установка ворот

Чтобы не терять времени пока бетон набирает своей прочности, можно начать изготавливать распашные ворота с применением сэндвич панелей.

1. Для этого в первую очередь понадобиться подготовить площадку, где будут производиться монтажные работы. Ее размеры должны быть на пару метров больше чем параметры створок конструкции: это упростит рабочий процесс.

2. Далее нужно сделать замеры между столбами. Не забудьте учесть, что между створками и столбами понадобиться оставить зазоры по 2 см, иначе распашные ворота не смогут нормально функционировать.

3. Затем из металлического уголка, в соответствии с размерами, нужно сделать заготовки и выложить на подготовленной площадке. Вначале уголки между собой свариваются точечной сваркой, чтобы можно было исправить недостатки. Далее с помощью уровня проверяется горизонтальность и вертикальность створки. Если нет никаких отклонений, швы полностью провариваются сваркой. То же самое нужно проделать со второй створкой.

4. После их подготовки необходимо приварить навесы. Для этого они вначале привариваются к столбам. Потом поочередно к навесам приставляются и прихватываются сваркой створки.

5. Далее нужно проверить ход створок, иначе в будущем распашные ворота могут иметь перекосы. Если все в порядке, то навесы привариваются уже жестко.

6. Чтобы приступить к установке сэндвич панелей, створки необходимо снять с навесов и снова разместить на площадке. Заготовки делаются согласно с размерами створок. При этом нужно учитывать, чтобы они утапливались в уголок.

7. Можно использовать как алюминиевые, так и оцинкованные сэндвич панели. Все они красивые и имеют большое разнообразие цветов. Правда, алюминиевые будут стоить гораздо больше, но и материал этот более долговечен.

8. Затем каждая панель поочередно прикручивается к каркасу с помощью саморезов. Для этого предварительно в уголке и в сэндвич панелях под них сверлятся отверстия. В итоге получаем красивые створки будущих ворот.

9. Каждую створку необходимо снова прикрепить к навесам и проверить их работоспособность. Затем распашные ворота обеспечиваются ручками и запорами.

На этом монтаж закончен, в результате вы получаете красивые ворота, которые прослужат многие годы.

https://youtube.com/watch?v=cqMbZklISwk

Конструкции

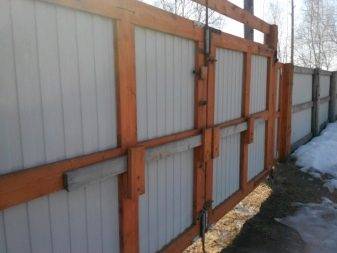

Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.

Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.

Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.

Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

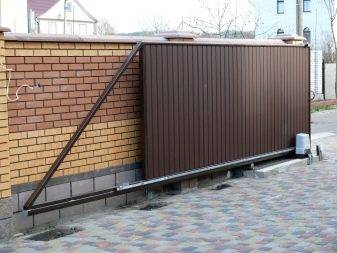

Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.

Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.

Монтаж ворот своими руками: пошаговая инструкция

Из-за простой конструкции и легкой установки несложно установить ворота из сэндвича своими руками. Для начала следует подготовить материалы, к которым относят:

• непосредственно сами панели из алюминия или стали;
• металлические уголки сечением 65 мм;
• профиль 100х100 мм;
• навесные петли;
• расходные материалы для установки опор (щебень, песок, цемент).

Варианты производства

Для любого типа ворот на участке, в том числе распашных, требуются устойчивые опоры. Работы по их установке включают следующие этапы:

1. Сначала выкапывают ямы под опоры. Их может быть две или три, что обусловлено наличием или отсутствием калитки. Глубина ям может колебаться от 1 до 2,5 метров в зависимости от состояния почвы. На дно укладывают песок и мелкий щебень и хорошо утрамбовывают.
2. Далее готовят раствор для заливки опор. При этом используют цемент и песок.
3. В подготовленные ямы вставляют металлический профиль сечением 100х100 мм. Материал из металла обеспечит более долгий срок службы конструкции. Для большей устойчивости на низ опоры привариваются пластины или небольшая решетка.
4. Установленные и дополнительно укрепленные металлические столбы заливают подготовленным бетонным раствором. Расположение опор должно быть строго вертикальным.

Схема установки столбов и создания каркаса

Залитую конструкцию оставляют на две-три недели для полного затвердевания бетона. За это время изготавливают створки для ворот.

Методы бетонирования столбов

Работы проводят в такой последовательности:

1. Делают точные замеры между столбами. Между створками и опорами оставляют зазор в 2 см с обеих сторон.
2. На подготовленной площадке раскладывают металлические уголки по чертежу, которые свариваются точечным методом. Затем каркас проверяют уровнем на горизонтальность и окончательно проваривают швы. Навесы приваривают к столбам. К ним приставляют и прихватывают сваркой непосредственно створки. После проверки и регулировки хода створок навесы жестко приваривают к опорам.
3. Установку панелей проводят на снятые с навесов створки. Их располагают на площадке в горизонтальном положении. Алюминиевые или оцинкованные заготовки панелей должны утапливаться в металлические уголки. Цена алюминиевых панелей несколько больше, но они более долговечны.
4. Саморезами поочередно прикручивают каждую панель к металлическому каркасу. Для этого на уголке просверливают отверстия нужного диаметра. Створки прикрепляют к навесам и проверяют их ход. Заключительным этапом является крепеж ручек.

Макет с главными элементами

Результатом проведения вышеописанных работ будут красивые и аккуратные распашные ворота.

Распашные ворота являются наиболее популярным типом конструкций, широко используемых в обустройстве загородных участков, дач, частных территорий. Они ценятся за простоту монтажа, безопасность и надежность в эксплуатации. Современные производители предлагают широкий модельный ряд распашных конструкций, среди которых особенно выделяются автоматические модели. В данном материале мы расскажем о том, как выбрать ворота и дадим характеристику популярным видам.

Комплектация:

• рама несущая – 1 шт;
• створки – 2 шт;

Секреты высокого качества достаточно просты:

• закупаем металл только у проверенных поставщиков: металлопрокат – Металлсервис – крупнейший металлмаркет России – http://mc.ru, сэндвич-панели – Дорхан или Tecsedo
• тщательно обрабатываем металл ещё до сварки: очищаем от грязи и ржавчины, обезжириваем, прокрашиваем те поверхности, которые будут в дальнейшем соприкасаться друг с другом;
• контролируем каждую операцию: начальник производства лично принимает работу после выполнения каждого пункта технологической карты;
• проводим антикоррозийную обработку: на каждый сварной шов наносится специальный цинкосодержащий грунт, все места соприкосновений поверхностей друг с другом обрабатываются герметиком, все неровности зашпаклёвываются;
• тщательно красим с использованием лучших лакокрасочных материалов: каждое изделие покрывается 3-мя слоями краски Темадур-20 – одного из лучших на сегодняшний день решений для защиты металла от коррозии.

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

• не создавать препятствий для движения ворот;
• визуально контролировать открытие и закрытие конструкции;
• не стоять в зоне движения створки;
• отказываться от использования ворот при повреждении управляющих устройств;
• не пытаться самостоятельно переделать конструкцию ворот;
• не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Материалы

Такие входные группы создают из разнообразных материалов, чтобы сделать правильный выбор, отталкиваются от назначения конструкции, архитектурного направления окружающих строений, дизайна ворот.

Можно создавать системы из металла, либо древесины, иных современных материалов. Хорошо смотрятся комбинированные модели, сочетающие 2-3 вида сырья.

Важные рекомендации:

предпочтение отдают материалам с небольшим весом, что не возникало проблем с управлением, провисание створок (к таким видам относят поликарбонат, профнастил);
древесина отлично смотрится, но считается не самой прочной

Для продления сроков её службы, применяют специальные средства ухода, к тому же, важно использовать только крепкие породы (к примеру, дуб);
для создания прочной и красивой конструкции, используют сочетание каркаса из металлического профиля и створок из древесины;
обязательная обработка древесного полотна при помощи гидрофобного состава, лаков, красок и пропитки против воздействия грибка;
дополнение коваными вставками деревянного покрытия, позволяет создавать великолепные композиции (однако их стоимость бывает высока);
сегодня популярны створки из профлиста, они имеют небольшой вес, рельефность, разнообразные оттенки и доступность. С ними удобно работать, служат они достаточно долго.

Опоры

Опоры для распашных систем готовятся разными способами, для этого используют:

• трубы с квадратным, круглым сечением;
• железобетонные конструкции, оснащенные декором или отделкой или без них.

Створки

Створки могут иметь две разновидности:

• иметь каркас;
• быть кованными.

В первом случае, каркас готовят из металлической трубы с квадратным основанием. Дополнительно она оснащается обрешеткой из труб тонкого сечения, что позволяет добиваться достаточной прочности, жесткости всей конструкции. Все металлические составляющие обязательно подвергают грунтованию, с целью защиты от воздействия коррозии, затем окрашивают.

Обшивка для створок ворот

После изготовления каркаса, внимание уделяют обшивке, она бывает как односторонней, так двухсторонней. Первый вид предполагает отделку только на внешней стороне ворот, второй – на обеих её плоскостях

Этот тип отличается не только красотой, но функциональностью. Обшивка защищает всю конструкцию от повреждений, продлевает сроки её эксплуатации.

Для обшивки створок применяются разные материалы:

• листы металла;
• профнастил;
• сэндвич-панели;
• древесина;
• сетка.

Каждый из материалов обладает своими преимуществами и недостатками, чтобы выбрать подходящий, нужно изучить свойства каждого.

​Профиль роликовой прокатки

Еще один современный материал для заполнения. Представляет из себя алюминиевый профиль с пенным наполнителем внутри. Также подойдет абсолютно ко всем экстерьерам, потому как имеет богатую цветовую палитру, включая самые яркие цвета, и в состоянии имитировать поверхность из древесины.

Плюсы данного заполнения:

• большая устойчивость к деформации и нагрузкам благодаря равномерному заполнению пеной.
• длительная эксплуатация благодаря тому, что в конструкции применяется алюминиевая лента специально установленной толщины.
• устойчивость к коррозии, растяжениям, растрескиваниям, отслаиваниям, царапинам, истираниям, УФ-излучениям, перепаду температуры, благодаря специальному покрытию.
• небольшой вес створок.

Как сделать распашные ворота своими руками

” alt=””>

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина

Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь. Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть

Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.

Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм

Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы

Проектирование и расчет стройматериала

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие

Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.

Пошаговое изготовление

Простое строение, позволяет изготовить это изделие самостоятельно. Главное – правильно составить чертеж. На нем должно быть отмечено место расположения столбов, размеры полотен, размещение петель, будет ли конструкция с калиткой или без нее.

Для этого чтобы соорудить распашную конструкцию из сэндвич панелей своими руками потребуются:

• металлические плиты с утеплителем и стальным покрытием;
• стальной оцинкованный профиль;
• сечением 100х100/60х60 мм для столбов, 80х40/60х40 мм, 60х30/40х20 мм с толщиной стенки 2 мм для формирования каркаса конструкции;
• деревянные подпорки;
• набор для сварки;
• болгарка;
• бетон;
• лопата, уровень, рулетка.

Установка опор

По обе стороны проема выкапывают ямы глубиной не менее 1 м. На их дне формируют плотную щебнево-песчаную подушку. В отверстия вставляют столбы, выравнивая их по уровню, закрепляют подпорками и заливают бетоном.

Формирование каркаса ворот

Пока стынет бетон можно подготовить металлические детали к установке. Для этого их предварительно очищают болгаркой от ржавчины, налета, обезжиривают и покрывают антикоррозийным составом.

Каркас для ворот из сэндвич панелей представляет собой двойную раму. Внешнюю ее часть сваривают из профтрубы сечением 80х40/60х40 мм. Ее нарезает на заготовки нужного размера. Все элементы раскладывают на ровной поверхности, формируя раму согласно чертежу, и прихватывают между собой при помощи точечной сварки. Это позволит устранить погрешности при проверке рамы на ровность. После этого выполняют сплошные швы.

Внутреннюю раму формируют из профтрубы сечением 60х30/40х20 мм. Ее приваривают посредине внешней.

На заметку:
двойная рама увеличивает жесткость распашных ворот, повышает их сопротивление ветровым нагрузкам.

Готовый каркас шлифуют, обезжиривают и грунтуют. После высыхания покрытия его обшивают металлическими плитами, которые крепят к раме специальными саморезами.

Ворота, изготовленные из сэндвич панелей – современный, практичный и эстетичный способ оформления входной группы. Простота конструкции позволяет без труда изготовить ее своими руками, а ее надежность – использовать изделие не один десяток лет.

Если вы строите гараж во дворе дома или на другой территории, где нет посторонних, то возводить капитальные ворота из листовой стали нет смысла. Гораздо разумнее сделать гаражные распашные ворота из профнастила, так как они проще в сооружении и весят намного меньше. Я расскажу, как сделать конструкцию своими силами с минимальными затратами времени и сил.

Изготовление сетки

Конечно, купить можно и готовое изделие, но существуют и другие варианты обустройства футбольной конструкции защитным элементом. Наиболее простой выход – найти среди заядлых рыбаков отслужившую свой срок снасть. Но это не совсем эстетично – украшать новенькие футбольные ворота старой сеткой. Лучше идти до конца и сделать ее своими руками. Выберите наиболее удобный способ из предложенных ниже вариантов:

• Умение плести рыболовную сеть, наличие челнока и деревянной пластины для набора петель позволяет сделать сетку для футбольных ворот за пару вечеров. Ширина продолговатой пластины равняется размеру квадрата (ячейки) для будущей сетки. В качестве материала подойдет бабина капроновых ниток. Преимущества способа – прочность изделия, среди недостатков отмечают сложность процесса и потребность в сопутствующих инструментах.
• Гораздо проще сделать необходимый элемент футбольных ворот из бельевой веревки. Для этого на каркасе футбольных ворот потребуется сделать отверстия диаметром 12 мм. Веревки протягиваются по двум направлениям: горизонтальном и вертикальном. После тщательного натяжения следует зафиксировать места пересечения. Ячейки рекомендуется сделать размером не более 15 см, а вес самодельной сетки ограничивается 10 кг.

Благодаря проявленному усердию, футбольные ворота на протяжении длительного периода будут радовать посетителей дачи.
