Что надо учитывать при проектировании
При проектировании, в первую очередь, ориентируются на тип транспортного средства, которое будет парковаться в гараже. Именно от его значений зависят габариты строения в целом и, соответственно размер гаражных ворот, которые должны подчиняться ряду требований:
- Соответствовать проекту;
- Быть удобными в использовании;
- Обеспечивать удобный въезд в гараж транспортного средства;
- Быть безопасными.
Чертеж распашных гаражных ворот
Поэтому, на стадии проектирования полезно ознакомится со стандартными размерами ворот для гаража наиболее популярных фирм-производителей для гаража и типовыми моделями которые они производят
Немаловажно знать как утеплить ворота гаража своими руками
Общая высота гаража
Поскольку законодательными актами определены ограничения на возведение любых строений, высота гаража также регламентируется. Полная высота гаража – это высота от фундамента и до самой высокой точки крыши. Максимально допустимая высота гаража над уровнем земли равняется десяти метрам. Нередко эта цифра изменяется в меньшую сторону, что зависит от наличия различных факторов:
- место расположения гаража – за городом либо в его черте;
- расстояние от гаража до соседского участка либо дома.
Таким образом, если от границы с соседским участком отступить 30 сантиметров, то максимальная высота гаражного строения в этой точке не может превышать 3 метра. Ситуации допускаются разные, поэтому разрешенные номиналы выясняются, исходя из ситуации. При несогласии соседа с высотой гаража, им может быть предъявлена претензия. Окончательное решение принимают судебные органы.
Во избежание подобных конфликтов перед возведением гаражной постройки следует уточнить максимально допустимую высоту у местных властей.
Распространенные размеры проема в зависимости от типа ворот
Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы при необходимости попасть в помещение со двора.
Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).
Разберем особенности устройства каждого из них.
Распашные
Общепринятый вид ворот для гаража.
Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.
Распашные ворота легко сделать самостоятельно.
Минус – необходимо свободное пространство перед гаражом для открытия.
Материал для обшивки:
- профнастил;
- листовая сталь, оцинковка;
- филенка;
- дерево.
Минимальные размеры распашных ворот – 3*1,9 м (ширина, высота), типовые – 4*2 м.
Получили популярность как в частных домовладениях, так и в ГСК (гаражно-строительных кооперативах). В последнем случае еще со времен СССР ворота закрываются массивным навесным замком.
Сдвижные (откатные)
Состоят из одной или двух створок, которые фиксируются роликами к нижнему направляющему профилю. При открытии сдвигаются в сторону вдоль стены, поэтому ширина стен гаража должна быть соответствующей, чтобы разместить полотно.
Удобство сдвижной конструкции – в возможности автоматизации управления. Не требуется свободное пространство перед входом.
Популярны, как в частных жилых владениях, так и в производственных цехах.
Минимально допустимые значения ширины и высоты – 3*1,9 м.
Максимально допустимые – 40*20 м (используются в промышленных целях).
Секционные
Автоматизированные ворота состоят из нескольких горизонтальных секций. При открытии полотно постепенно поднимается под потолок, чем обеспечивает увеличение свободного пространства внутри и снаружи гаража.
Секционная створка подойдет даже под небольшой дверной проем.
Перед монтажом важно предусмотреть:
- Наличие до 15 см пространства под потолком для размещения полотна, чтобы при заезде до крыши машины оставалось свободное место.
- По бокам от дверного проема по 10 см свободного места. Потребуется для крепежа направляющих.
Секционные ворота часто устанавливают в гаражах с двумя автомобилями.
Подъемно-поворотные
Подъемный тип с поворотным механизмом отличается от других конструкций массивностью при открытии.
Представляет собой прочное сплошное полотно, которое на шарнирах поворачивается горизонтально и поднимается вверх.
Перед гаражом потребуется подготовить свободное пространство для беспрепятственной работы.
В открытом виде подъемно-поворотные ворота уменьшают высоту проема на 20–25 см.
Используются в гаражах с одним автомобилем. Отличаются повышенной прочностью, взломоустойчивостью.
Рулонные
Полотно состоит из множества стальных ламелей. Они двигаются по боковым направляющим и постепенно сворачиваются в рулон под потолком. Рулон должен размещаться выше дверного проема.
С каждой стороны под направляющие оставляют по 13 см.
Используются рулонные конструкции даже под маленькие дверные проемы размерами 75*75 см.
Средняя высота створок для проезда легкового автомобиля составляет от 2,2 до 2,5 м. Точный показатель нужно подбирать согласно габаритам машины владельца.
Чем больше будет полотно, тем мощнее потребуется двигатель, фурнитура для бесперебойного функционирования, а значит, тем выше будет его цена.
Максимальная ширина и высота рулонных ворот – 11*8 м. Для промышленных объектов ворота любых габаритов делают на заказ.
Дополнительные возможности постройки
Во время эксплуатации гаража не ограничиваются стандартными функциями. Часто увеличивают возможности помещения. Это делают на стадии составления плана. Поэтому стандартный размер гаража на 1 машину будет увеличен.

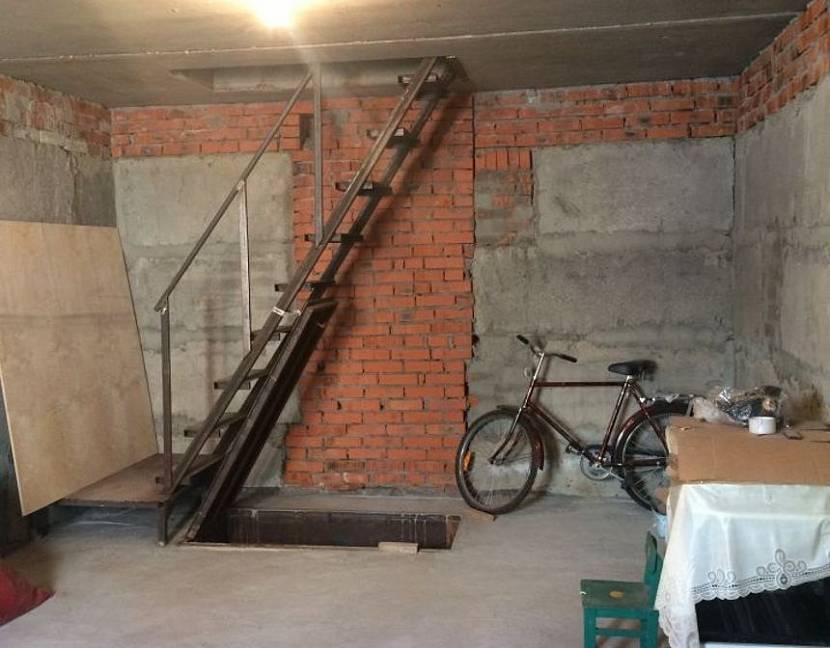

В гараже может быть оборудован подвал, и выход на помещение над гаражомИсточник neftyanic.ru
Дополнительные возможности:
- Наличие мансарды. Иногда на втором уровне делают помещение для отдыха в летнее время.
- Зона отдыха. Увеличивают размеры гаража, чтобы сделать место для отдыха. Разделяют основное помещение с зоной отдыха перегородкой.
- Совмещение с мастерской.Учитывают габариты станков, столов, стеллажей и другого оборудования.
- Место для хранения других средств – велосипедов, колясок, садовой техники.
Иногда вместе с гаражом устанавливают другие постройки. Это делают для того, чтобы постройки занимали меньше места на участке. Проектируют совмещение с учетом требований безопасности.
Расчёт параметров ворот для грузовых автомобилей
Расчёт размеров гаражных ворот для габаритных и грузовых автомобилей выполняется по аналогичным формулам с использованием своих добавочных значений. За расчётные данные берётся ширина и высота транспортного средства, которое планируется парковать в гараже.
Габаритные размеры грузового автомобиля с открытым кузовом
Далее к данным параметрам прибавляются добавочные значения, рекомендуемые для автомобилей данного класса. Они указаны в таблице. Минимальное пространство между грузовым транспортом в момент одновременного выезда должно составлять не менее 0,7 м.
Пример расчёта проёма под установку распашных ворот
В качестве примера рассчитаем параметры распашных ворот для автомобиля высотой 2,4 и шириной 2 м:
- высота — H ≥ 2,4 + 0,2 = 2,6 м;
- ширина — L ≥ 2 + 1 = 3 м.
Если на грузовую машину планируется установка закрытого тентованного или металлического кузова, то расчётная высота измеряется относительно наивысшей точки на корпусе. Аналогичный подход используется для микроавтобусов и семейных автомобилей.
Расчёт параметров проёма и ворот обязательно выполняется на этапе проектировки гаража. Это позволит предусмотреть технические особенности ворот и поможет рассчитать оптимальные параметры для конструкций разного типа. После постройки гаража проём приобретёт законченный вид и дополнительно расширять его будет нежелательно, так как это приведёт к ослаблению несущей конструкции.
Это интересно: Кожаная плитка в интерьере — рассматриваем во всех подробностях
Понятие о стандартных размерах гаражных ворот
На самом деле не существует стандарта величины гаражных ворот. Это обусловлено:
- Разнообразием транспортных средств, их марок;
- Предназначением (Например, ворота гаража промышленного здания, или у частного дома);
- Способом въезда в помещение;
- Разными производителями устанавливаются свои стандарты;
- Количество автомобилей, для которых возводится гараж;
Но не стоит беспокоится о сложности выбора. Сейчас у каждого производителя имеется каталог продукции, благодаря которому подгоняются параметры для легкового автомобиля. Нужно определиться, какой существует максимум и минимум. Здесь всё зависит от выбранного типа дверей. Стоит заметить, что у разных производителей схожи габариты одинаковых видов конструкций.
Усредненные размеры (миллиметры), где b – ширина, l – высота:
- b минимальная – 2200, но если гараж возводится под мотоцикл, то вполне достаточно 1800 мм;
- b максимальная – 3000;
- l проема – 2000;
Это параметры, подобранные к автомобилю средних габаритов, без учёта того, как въезжает транспорт, какой выбран тип конструкции.
На стадии создания проекта, выбрать оптимальные размеры помогут следующие правила:
- Габариты транспорта плюс примерно 30 см с каждой стороны, чтобы при парковке избежать повреждений;
- Если на крыше авто размещается багажник, то высоту стоит также увеличить на 30 см минимум;
- Количество автомобилей;
- Угол заезда транспорта. Чем круче поворот, тем шире проем;
- Производитель. Просмотреть его каталог продукции, после выбрать наиболее подходящий вариант;
- Тип ворот;
Руководствуясь ГОСТ можно найти еще рекомендации по монтажу, установке, эксплуатации.
Рассчитать размер ворот для гаража на 2 машины
Гаражные ворота на 2 машины подбираются с учетом таких особенностей:
- Проектирование гаража с 1 или с 2 воротами.
- Размеры строения, габариты транспортных средств.
- Возможность свободного подъезда к гаражу.
Ширина ворот в гараже на две машины преимущественно зависит от количества конструкций. В случае, если въездов будет 2, то параметры рассчитываются в соответствии с типом автомобилей (легковые, джипы, микроавтобусы). Когда проектируется 1 въезд для 2 авто, рекомендованная ширина для гаража составляет 4-5 метров, в зависимости от возможности совершения маневров перед и внутри гаража, а также угла подъезда.
Высота ворот гаража
Высота гаражных ворот является важным аспектом при строительстве гаража, поскольку от этого зависит, какой величины автомобиль сможет попасть в него. Наиболее оптимальное соотношение с позиции вместительности – высота потолка равняется высоте проема для ворот. Однако, если предусматриваются распашные ворота, а гараж слишком высок, то открывание их значительно затрудняется из-за их общей массы.
Стандартной высоты ворот не существует – их высота зависит от предпочтений владельца. Выбрать размеры можно в прайсах у производителей, обычно высота колеблется от 180 см до 300 см, а ширина от 200 см до 500 см. Если заказчик желает выбрать нестандартное решение, то подобное изделие изготавливается чаще всего под заказ.
Уровень ворот рассчитывается, исходя из следующих факторов:
1. Высота автомобиля + запас на возможное приобретение более высокого транспортного средства в эксплуатацию. Нужно иметь в виду, что средняя высота легковушки – 154 см, легкого грузового автомобиля – 194 см;
2. Уклон въезда в гараж, поскольку случается, что при заезде в ворота автомобиль существенно наклоняется ( наблюдается в гаражах, размещенных под домом или находящихся в неровной местности).
3. При наличии автоматических ворот — дополнительное место в проеме для механизма. Случается, что со временем владелец решает заменить распашной тип ворот на подъемный. В этом случае высоты проема может не хватить, поскольку подобная конструкция забирает около 20-30 см верхней части проема;
4. Нередко на въезде в гараж предусмотрен порог, при переезде через который транспорт приподнимается на его высоту;
5. Возможное оледенение заезда в гараж, ледяной либо снежный налет составляет в среднем 5-10 см;
6. Дополнительные части автомобиля, рейлинги либо багажник на крыше;
7. Высота транспортного средства при открытом багажнике, которая в совокупности с выступающим механизмом ворот, порогом, скорости автомобиля при заезде, уклоне заезда дает ощутимый удар по открытой дверце багажника при недостаточно высоком проеме.
Делая расчет высоты ворот, все эти факторы учитывают и прибавляют еще 20-25 см запаса. Некоторые конструкции гаражей при доращивании проема представляют с собой весьма трудоемкий процесс, поэтому дополнительные размеры лучше предусмотреть заранее. Для микроавтобуса типа газель – достаточная высота ворот равняется 300 см.
Распространенные размеры проема в зависимости от типа ворот
Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы при необходимости попасть в помещение со двора.
Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).
Разберем особенности устройства каждого из них.
Распашные
Общепринятый вид ворот для гаража.
Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.
Распашные ворота легко сделать самостоятельно.
Минус – необходимо свободное пространство перед гаражом для открытия.
Материал для обшивки:
- профнастил;
- листовая сталь, оцинковка;
- филенка;
- дерево.
Минимальные размеры распашных ворот – 3*1,9 м (ширина, высота), типовые – 4*2 м.
Получили популярность как в частных домовладениях, так и в ГСК (гаражно-строительных кооперативах). В последнем случае еще со времен СССР ворота закрываются массивным навесным замком.
Сдвижные (откатные)
Состоят из одной или двух створок, которые фиксируются роликами к нижнему направляющему профилю. При открытии сдвигаются в сторону вдоль стены, поэтому ширина стен гаража должна быть соответствующей, чтобы разместить полотно.
Удобство сдвижной конструкции – в возможности автоматизации управления. Не требуется свободное пространство перед входом.
Популярны, как в частных жилых владениях, так и в производственных цехах.
Минимально допустимые значения ширины и высоты – 3*1,9 м.
Максимально допустимые – 40*20 м (используются в промышленных целях).
Секционные
Автоматизированные ворота состоят из нескольких горизонтальных секций. При открытии полотно постепенно поднимается под потолок, чем обеспечивает увеличение свободного пространства внутри и снаружи гаража.
Секционная створка подойдет даже под небольшой дверной проем.
Перед монтажом важно предусмотреть:
- Наличие до 15 см пространства под потолком для размещения полотна, чтобы при заезде до крыши машины оставалось свободное место.
- По бокам от дверного проема по 10 см свободного места. Потребуется для крепежа направляющих.
Секционные ворота часто устанавливают в гаражах с двумя автомобилями.
Подъемно-поворотные
Подъемный тип с поворотным механизмом отличается от других конструкций массивностью при открытии.
Представляет собой прочное сплошное полотно, которое на шарнирах поворачивается горизонтально и поднимается вверх.
Перед гаражом потребуется подготовить свободное пространство для беспрепятственной работы.
В открытом виде подъемно-поворотные ворота уменьшают высоту проема на 20–25 см.
Используются в гаражах с одним автомобилем. Отличаются повышенной прочностью, взломоустойчивостью.
Рулонные
Полотно состоит из множества стальных ламелей. Они двигаются по боковым направляющим и постепенно сворачиваются в рулон под потолком. Рулон должен размещаться выше дверного проема.
С каждой стороны под направляющие оставляют по 13 см.
Используются рулонные конструкции даже под маленькие дверные проемы размерами 75*75 см.
Средняя высота створок для проезда легкового автомобиля составляет от 2,2 до 2,5 м. Точный показатель нужно подбирать согласно габаритам машины владельца.
Чем больше будет полотно, тем мощнее потребуется двигатель, фурнитура для бесперебойного функционирования, а значит, тем выше будет его цена.
Максимальная ширина и высота рулонных ворот – 11*8 м. Для промышленных объектов ворота любых габаритов делают на заказ.
Виды ворот по конструкции
Выбор типа ворот для гаража зависит от нескольких факторов:
- Бюджета;
- Наличия свободного места перед гаражом;
- Размера проема под монтаж ворот;
- Необходимости наличия дополнительного входа в виде калитки;
- Способа управления.
Производители предлагают нам выбирать из следующих конструкций.
Распашные ворота
Один из самых распространенных типов. Состоят из двух полотен, которые имеют жесткий каркас и удерживаются на петлях.
Ихпреимущество заключается в:
- простоте конструкции;
- доступной стоимости;
- достаточной надежности;
- простоте монтажа;
- возможности дополнить одно из полотен дополнительным входом (калиткой);
- возможности изготовить ворота практически под любой размер проема.
Недостатком является то, что большинство распашных ворот открываются наружу, поэтому требуют достаточное количество свободного места перед гаражом. Однако эту проблему можно исключить, установив ворота таким образом, чтобы они открывались вовнутрь. Из этого вытекает другой недостаток – боковые стенки гаража становятся нефункциональными, так как вдоль них не получится установить стеллажи или рабочие столы. Также, чтобы открыть ворота зимой прежде нужно будет отгрести снег. Общая ширина полотна не может превышать 6 м.
Откатные ворота
Идеальный вариант при ограниченном пространстве перед гаражом.
Они представляют собой полотно, которое перемещается в сторону по несущей балке с помощью роликов. Полотно может быть одностворчатым и отодвигаться вправо или влево. Двустворчатым — раздвигаться в две стороны. Складным – состоящим из нескольких секций, которые при открывании складываются по принципу двери-гармошки.Преимуществом откатных конструкций является:
- неограниченность в размерах;
- длительный срок эксплуатации;
- достаточная прочность и надежность;
- экономия места.
К недостаткам можно отнести недостаточную теплоизоляцию. Также, если полотно ворот заклинит, открыть его будет довольно сложно.
Секционные
Полотно в этом случае состоит из нескольких горизонтальных или вертикальных секций, ширина которых не превышает 50 см.
Сама конструкция может бытьподъемно-секционной – когда полотно ворот по специальным направляющим поднимается вверх и располагается под потолком. Или сдвижной – когда открытое полотно располагается вдоль боковой стены.
- Такие ворота удобны в эксплуатации и обеспечивают хорошую теплоизоляцию;
- К недостаткам можно отнести скрадывание внутреннего пространства, особенно в случае с боковой конструкцией.
Подъемно-поворотные
В этом случае при открывании полотно ворот сначала делает поворот вокруг горизонтальной оси и меняет свое вертикальное положение на горизонтальное, а затем по специальным направляющим уходит под потолок.
К ихпреимуществам относят:
- надежность и высокие противовзломные качества;
- экономию пространства;
- возможность установки механической системы открывания.
К недостаткам относится возможность установки исключительно в проемы прямоугольной формы.
Подъемно-гильотинные
Полотно ворот выполнено из металла и является цельным.
При открывании оно не складывается, не трансформируется, а просто поднимается вверх по вертикальным направляющим. Это позволяет
- сэкономить свободное место внутри постройки;
- обеспечить герметичность, теплоизоляцию и безопасность.
Однако в таком случае место над гаражом должно свободно. Существенным недостатком является необходимость замены полотна целиком при возникновении даже несерьезных повреждений.
Дополнительные опции
Это еще не все возможности разнообразить конструкцию или ее внешний вид. Они качаются внешнего вида, повышения удобства эксплуатации ворот.
Еще при выборе надо обратить внимание на тип профиля
Остекление и вентиляционные решетки
Секционные гаражные ворота могут быть с окошками. Их располагают обычно в верхней трети створки, хотя можно и посередине и где-нибудь в другом месте. Если в гараже вы проводите много времени днем, имеет смысл заказать остекление большой площади, чтобы света было достаточно. Это позволит сэкономить на счетах ха электричество — в дневное время можно не использовать электрический свет.
Остекление может занимать небольшую площадь, а может быть на все плотно
В секции вставляется специальный профиль для закрепления листов прозрачного полиуретана или акрила. Акрил более дешев, но он быстро меняет цвет, теряет прозрачность. Так что это — не вариант. Дольше проживет листовой поликарбонат — он долго не мутнеет, но стоит дороже.
Решая, надо вам остекление или нет, примите во внимание воздействие солнечного света на краску — скорее всего, краска на авто будет выцветать. Проблема вентиляции решается легко
Проблема вентиляции решается легко
С вентрешетками решить все просто. В гараже должна быть вентиляция. Если при строительстве, сделали отдушины для поступления/удаления воздуха в стенах, дополнительные вентиляционные решетки ни к чему. Если про вентиляцию забыли, проще установить решетки в полотне двери (но вряд ли дешевле), чем делать дырки в стенах.
Встроенная калитка (дверь)
Поднимать секционные ворота каждый раз как требуется зайти/выйти из гаража, очень неудобно. Хорошо, если есть двери где-то сбоку. Если нет, можно сделать калитку в плоскости полотна. Но стоит знать, что это сильно повлияет на стоимость: система сложная и дорогостоящая.
Двери в плоскости секционных ворот — удобно но дорого
Калитка может быть с порогом и без. Второй вариант более удобен: можно выкатить велосипед, садовую технику, не открывая ворот. Но предлагается он далеко не всегда и не всеми производителями.
Средства безопасности и автоматики
При установке автоматического привода в комплекте идет обычно один (иногда — два) пульта управления/брелка). Если вам нужны дополнительные, их можно заказать.
Автоматические секционные гаражные ворота имеют массу достоинств, но и недостатков у них немало и основной — их работоспособность зависит от наличия электропитания. Чтобы избавиться от этой проблемы, можно поставить аккумуляторную батарею или установить систему ручной разблокировки (описана выше).
Для повышения безопасности ставят датчики движения
Еще один момент: автоматические ворота несут в себе потенциальную угрозу. Чаще всего страдают животные и дети, иногда достается пожилым людям. Повысить безопасность можно установив фотоэлементы. Если в зоне их видимости появится движущийся объект, они отключат питание и движение полотна прекратиться.
Еще одна возможность — установить сигнальную лампу. Она включается и подает световые сигналы все время, пока работает электропривод.
Блок ручного подъема ворот
Если на большие секционные ворота для гаража не поставить электропривод, при открывании и закрывании приходится прилагать серьезные усилия. Чтобы усилия были меньше, ставят блок ручного подъема ворот (обычно — цепной редуктор).
Блок ручного подъема ворот облегчит работу при отсутствии электричества
Рекомендуется к установке на полотно высотой более 2 метров, максимальная площадь — 15 кв. м.
Виды парковок по типу размещения машин
Есть три разумных способа расположить машины на парковке: параллельный, перпендикулярный и «елочкой». Каждый из них хорош в определенной ситуации, но идеального нет, у всех есть недостатки.
Параллельный
Обычно используется вдоль проезжей части или тротуара. Его главный недостаток — помещается мало машин, а если машины поставить близко друг к другу, то заехать и выехать на такое место очень сложно, особенно новичку. Плюс только один, такая парковка может быть ближе всего расположена к вашему пункту назначения.
Перпендикулярный
Ставить машину под углом 90 градусов по отношению к проезжей части довольно сложно, зато такой тип парковки обладает наибольшей вместимостью. Но по статистике, именно на таких парковках чаще всего происходят ДТП, особенно если выезжает машина сразу с парковочного места на проезжую часть.
Как тип гаражных ворот отражается на размерах проема?
Основное отличие ворот разных типов — в принципе их работы. От того, где располагается полотно или створки при открытии, зависит необходимый размер и проема, и помещения.
Например, выбирая секционные конструкции
для своего гаража, важно помнить о том, что его глубины должно хватать для свободного размещения полотна под потолком. Чтобы рассчитать нужную глубину, прибавьте к высоте проема50 см
Еще одна важная деталь, о которой не стоит забывать, — высота перемычки. Это место на стене между краем проема и потолком, где монтируются торсионный механизм и направляющие, без которых секционные ворота не смогут работать. С учетом этого для небольших ворот площадью до 8 кв. м советуем предусмотреть перемычку от 100 мм
(механическое управление) илиот 130 мм (управление с пульта), а для более внушительных конструкций —от 210 мм. Кстати, заранее позаботившись о необходимой высоте перемычки, можно упростить себе жизнь и сэкономить, заказав ворота без доплаты за нестандартный тип монтажа. Если же притолока в вашем гараже в нужные параметры никак не вписывается, всегда можно приобрести конструкции с высоким или, наоборот, низким монтажом.
И, наконец, последнее условие, которое необходимо учитывать, — ширина пристенков. Оптимально, если они будут сделаны из бетона или камня, а их ширина будет не менее 125 мм
. Это позволит надежно закрепить на них угловые стойки с вертикальными направляющими.
Заключение
Выбрать ворота для гаража в современном мире не тяжело, ведь сегодня данной продукции достаточно много и каждый сможет сделать это без особых проблем.
Итак:
- Вы должны понимать, что широкий выбор ворот для гаража позволит подобрать именно те конструкции, которые идеально подойдут и удовлетворят вас по тем или иным параметрам. Если вы станете следовать всем рекомендациям специалистов, то, конечно же, сможете приобрести конструкции, отличающиеся высочайшим качеством, надежностью и долговечностью
- Прежде, чем приобрести те или иные ворота для гаража, будет неплохо ознакомиться с их характеристиками, функциями и возможностями. Возможно, вы желаете приобрести что-то особое.
