Скважина в гараже: как сделать своими руками и провести воду с видео

Выбор места для бурения скважины

Чтобы загородный участок был постоянно с водой необходимо правильно определить месторасположения скважины. Просто пробурить ствол в любом удобном месте не получится. Если не хватает собственных знаний, то лучше воспользоваться услугами специалистов, которые имеют все необходимое оборудования для проведения геологических исследований и помогут понять где и как правильно пробурить скважину.

Участок для бурения скважины следует выбирать в согласовании с объектами, находящимися на территории усадьбы. Необходимо учесть также постройки, уже имеющиеся у соседей и которые они планируют в будущем. При этом скважина должна быть расположена в удобном месте, чтобы без проблем производить ремонт в случае необходимости.

Необходимо понимать, что основная задача бурения – получить постоянный источник качественной воды, пригодной не только для полива, но и для приготовления пищи. Независимо от того бурите вы на глубине 30 метров или 100, есть большой риск засорения скважины при попадании стоков по наружным стенкам обсадной трубы или при затоплении приямка.

По этой причине правильно бурить скважину под воду в чистом месте, находящемся на безопасном расстоянии от возможных источников загрязнения. Правила СНиП предписывают следующие требования к месту расположения скважины:

расстояние от скважины до жилых построек должно быть не менее 5 м;
свалки мусора, выгребные ямы и места складирования навоза – 50-100 м;
удаленность от промышленных предприятий, кладбищ не менее 300 м;
от огородных культур, при выращивании которых используются химические удобрения – минимум 20 м;

Скважину на участке запрещается бурить если есть поблизости автомобильные дороги или парковки, поскольку обсадная труба не рассчитана на воздействие интенсивной вибрации, образующейся при проезде транспортных средств.

При планировании работ следует обязательно учесть особенности рельефа. Ни в коем случае нельзя бурить скважину в низине. После дождя или весеннего таяния снега в этом месте неизбежно образуется застой воды, что приведет к затоплению приямка, заиливанию обсадной трубы и необходимости промывки скважины. Но это не самое страшное, что может произойти. При затоплении скважины на участке, есть большая вероятность попадания в воду болезнетворных бактерий, от которых избавиться будет намного сложнее — кишечная палочка способна сохраняться в воде более года.

Для определения неровностей рельефа визуальных наблюдений недостаточно – уклон в несколько градусов глазами увидеть невозможно, а этого будет достаточно, чтобы вода застаивалась. Поэтому перед тем как бурить скважину необходим провести топографическую съемку местности. Обычно ее делают на этапе проектирования дома, но если дом уже построен, а данных нет, то самые низкие точки можно самостоятельно определить по местам скопления воды после дождя.

В случае, если низина является единственным доступным местом для бурения скважины на участке, то выходом послужит устройство системы дренажных каналов, которую необходимо продумать так, чтобы возле приямка ни при каких обстоятельствах не собирались сточные воды. При расположении источников загрязнения выше санитарной зоны, дренажную систему делают максимально удаленной от нее, чтобы сточные воды не доходили до скважины минимум на 10-15 м.

Для бурения скважин большой глубины применяют буровые установки, расположенные на грузовых автомобилях. Помимо самой установки, потребуется большое количество воды, которую при отсутствии рядом расположенного источника воды обычно привозят бурильщики, а это еще одна машина. Поэтому следует заранее продумать проезд к месту проведения работ и обеспечить свободное пространство для маневрирования транспорта площадью на менее 4х9 м. Буровая установка оснащена мачтой, способной подниматься до 10 м, поэтому над местом, где планируется бурить скважину не должно быть никаких помех.

Некоторые любители комфорта еще на этапе строительства бурят скважину в подвале дома. Делать это нецелесообразно, потому как проблемы могут возникнуть при первой же незначительной поломке. Для того чтобы поднять скважинный насос потребуется пространство высотой в несколько метров, помимо этого, для обслуживания скважины специалисты используют оборудование, с которым будет проблематично работать на ограниченной площади.

Подробнее с технологией бурения скважин можно ознакомиться в видео материале в конце статьи.

Выбор глубины отверстия

Перед началом работ необходимо выяснить, каких же размеров будет скважина. Глубина может составлять от 3 до 7 и более метров. Это зависит от многих факторов. В основном главным является её будущее месторасположение.

В зависимости от глубины их можно разделить:

Неглубокая скважина (до 3-х метров). Такой вид используется исключительно для технических нужд или полива огорода. Проект можно выполнить, если скважина проходит близко к поверхности земли. Из материалов и инструментов понадобятся бур, осадная труба и ручной насос.
Скважина средней глубины (от 3 до 7 метров). Такую воду можно уже пить. Для самостоятельной установки, кроме бура, нужно иметь лопату и время на обустройство ямы (шурфа). Шурф — это котлован размерами 1.5 х 1.5 х 1.5 метра, который предназначен для упрощения самостоятельной установки скважины на большую глубину. После монтажа всей конструкции яма засыпается.
Скважина глубиной более 7 метров. Она позволит закрыть проблемы с водой для всех жителей дачи: не только личные потребности, но и в технических целях для поливания огорода и тому подобное.

Скважина внутри дома

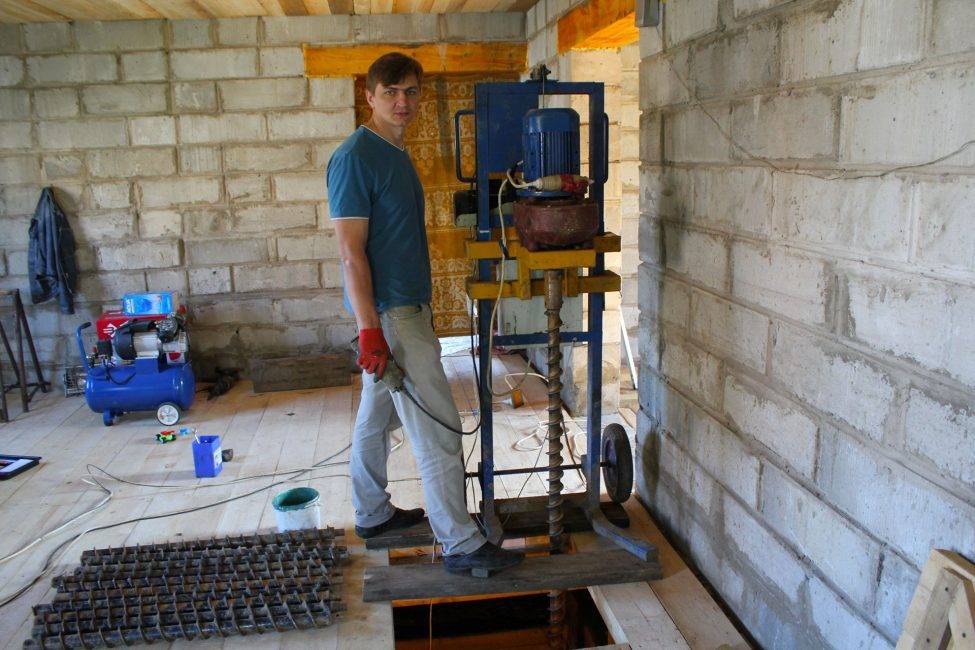

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
На чердаке может быть установлен водонапорный бак
Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

На какую глубину бурить скважину

Добычу воды на участке загородного дома можно производить с трех водоносных пластов, глубина которых может отличаться в зависимости от региона:

«верховодка»;
межпластовые напорные и ненапорные воды;
артезианские воды.

Казалось бы, проще всего использовать «верховодку» – она расположена ближе всего к поверхности и нет необходимости глубокого бурения. Но у этой воды есть несколько недостатков, которые делают ее использование проблематичным.

Фактически первый водоносный горизонт – это вода, просочившаяся через рыхлые породы вглубь с поверхности и ее качество очень сомнительное. Она может содержать в своем составе химические удобрения, даже в том случае, если вы их не используете, они легко просачиваются с соседнего участка. Соблазнившись на небольшую стоимость бурения скважины на воду на «верховодке», придется постоянно тратиться на очистку воды, чтобы она была пригодна для приготовления пищи и других бытовых нужд. Помимо этого, такие скважины, из-за ограниченного запаса воды, имеют короткий срок службы. В основном на «верховодке» сооружают колодцы и воду используют исключительно для полива огорода.

Межпластовые напорные и ненапорные воды имеют достаточно высокое качество, поскольку защищены от загрязнения верхним водоупорным слоем. Такая вода вполне пригодна для бытовых потребностей, а объем водоносного горизонта постоянен.

Лучшим качеством обладает артезианская вода — она соответствует всем санитарным нормам, поскольку водоносный горизонт находится на большой глубине и надежно защищен водоупорными слоями от загрязнения поверхностными водами. Срок эксплуатации водяной артезианской скважины самый большой – до 50 лет при стабильном объеме водоисточника. Но для бурения такой скважины согласно закону «О недрах» необходима лицензия и заключение контролирующих органов о пригодности участка для устройства зоны санитарной охраны, которая занимает до 40 соток. Собрать все документы непросто, и не все имеют возможность выделить такой участок земли для санитарной зоны, поэтому бурить артезианские скважины на приусадебном участке нецелесообразно.

В большинстве случаев в качестве источника воды используют второй водоносный горизонт, чтобы понять сколько метров бурить скважину воды необходимо узнать глубину его залегания. Никакие народные методы не помогут этого сделать, определить глубину можно только методом разведывательного бурения.

Технология обустройства системы водоснабжения частного дома из скважины

Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:

требуемый суточный объем потребления;
место расположение скважины или колодца;
точка входа трассы в здание;
количество сантехнических приборов.

На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.

Последовательность обустройства домашнего водопровода:

Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
Установить кессон.
Проложить трубопровод к фундаменту здания.
Завести в здание.

Как провести воду из скважины в дом обустройство источника

Проведение воды из скважины в дом.

Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.

Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.

Магистраль для системы водоснабжения частного дома

Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:

Монтаж насосного оборудования.

Глубина колодца.
Динамический и статический уровни.
Диаметр выработки.
. Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
Расстояние от фильтра на до самой высокой точки потребления.

При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.

Последовательность монтажа:

На обсадную трубу установить фильтр грубой очистки.
Всасывающий патрубок насоса снабжают .
На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
Заземляют устройство.
Подключают магистраль и электропитание.
В рабочую камеру механизма заливают воду.
Запускают станцию и проверяют герметичность соединений.

Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.

Поэтапное строительство своими руками

Чтобы провести воду в гараж, необходимо свободное пространство в помещении для работ и размещения техники. Поэтому идеально проводить работы еще на этапе строительства гаража во время возведения фундамента. На данном этапе легче распланировать местоположение источника и установить необходимую технику:

На первом этапе делают ствол для скважины. Выкапывают яму в форме квадрата.
Для создания скважины используют буровую вышку. Она представляет собой треногу из бруса или трубок. Если грунт мягкий, достаточно забить трубу кувалдой.
В проделанное отверстие устанавливают иглофильтр и погружают его в грунт.

Имея под рукой необходимый материал, инструкцию и инструменты, создать систему водоснабжения не составит труда.

Необходимые материалы и приспособления

Для проведения работ по установке абиссинской скважины потребуются следующие материалы:

трубы ПВХ;
стальные трубы;
игла-фильтр;
ручной бур;
болты, саморезы, гайки;
лента из стали;
металлическая сетка;
муфты для соединения труб;
насос.

С подходящими инструментами работать намного быстрее и легче. Нужно подготовить болгарку, дрель, сварочный аппарат, кувалду, ключи, перфоратор.

Проектирование и расчет замеров

Подготовленные трубы необходимо забить в землю на глубину 9 метров:

Трубы соединяют между собой резьбовыми фитингами.

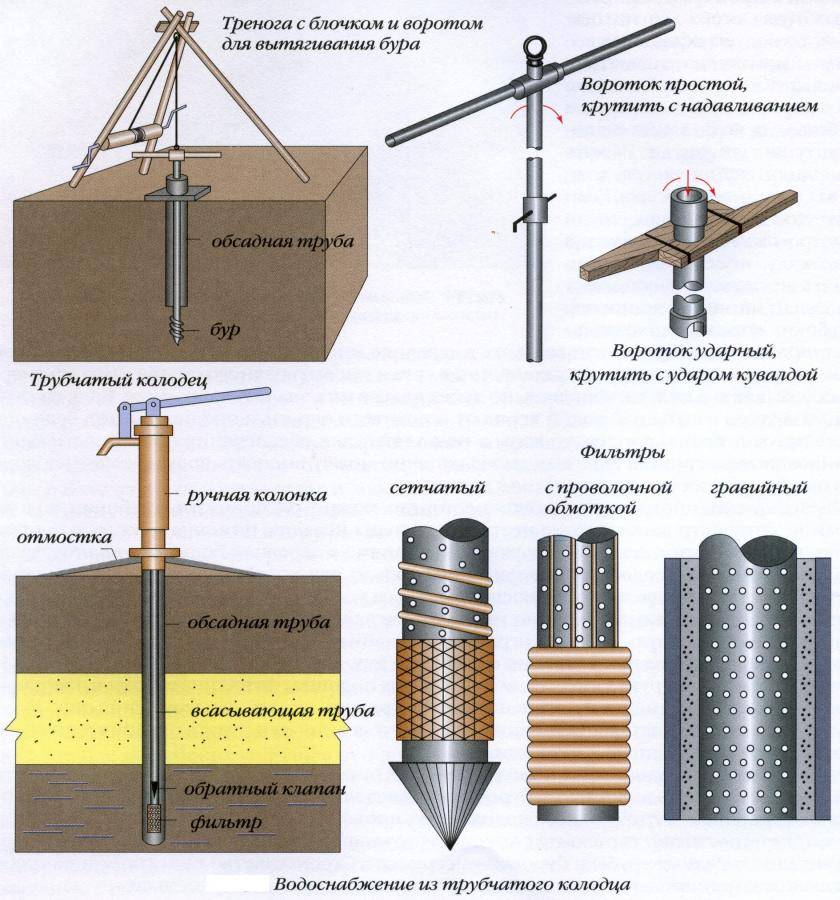

У основания конструируют фильтр с иглой. Игла представляет собой наконечник в виде конуса. Он очень прочный и легко входит в почву.
Затем идет фильтрующий отрезок. На протяжении метра трубы делают отверстия. Участок трубы обматывают металлической сеткой и проволокой.

В расчетах конструкции учитываются параметры дебита скважины, глубина опускания насоса, диаметр поверхностной и внутренней поверхности трубы.

Монтаж и земляные работы

План, по которому проводят бурение абиссинской скважины:

определяют место проведения работ и закупают необходимые материалы;
формируют иглу и фильтр;
в намеченном месте выкапывают яму диаметром 100 см и глубиной 55 см;
с помощью бура проделывают отверстие;
устанавливают несколько частей трубы с иглой;
монтируют самодельный инструмент для забивания;
в земле располагают трубу и по ходу работы приваривают новые части;
работу ведут до появления признаков воды;
отверстие промывают и оставляют на день;
участок вокруг трубы желательно забетонировать;
на завершающем этапе подключают насос.

Для обустройства источника водоснабжения в гараже также потребуется приобрести реле давления, гидроаккумулятор, тройники, манометр, шланги, краны, герметики и электроды.

Установка кранов

Для того чтобы контролировать поток воды, устанавливают шаровые краны. Отверстие крана должно совпадать с диаметром трубы:

Трубу на месте установки крана разрезают и нарезают резьбу.
Вкручивание крана проводят с помощью разводного ключа. Нельзя сильно пережимать конструкцию.
На резьбу крана наматывается уплотнитель в несколько слоев.

После накручивания крана следует проверить место соединения. Если вода просачивается, то конструкцию снова разбирают и проверяют исправность деталей.

Система фильтрации

Фильтр является важным элементом скважины. Для его изготовления нужно взять трубу длиной 1,5 метра:

На отрезке равном одному метру проделывают отверстия диаметром 9 мм в шахматном порядке.
На конце трубы приваривают конус для лучшего прохождения в грунте.
Из проволоки делают подмотку, которую устанавливают между трубой и фильтрующей сеткой.
Фильтрующую сетку выбирают особого галунного плетения. Ячейки у сетки ромбовидной формы, поэтому не забиваются песчинками.

Уровень воды контролируется специально установленными датчиками. Датчики могут быть верхнего и нижнего уровня.

Бурение скважины

Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.

Непосредственно бурение выполняется по следующей схеме:

с напором вбиваете стакан в землю;
стакан забирает грунт;
поднимаете стакан и удаляете из него грунт;
вновь вбиваете стакан.

Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.

И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.

Схема: система автономного водоснабжения

Укладка трубопровода

Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.

Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.

Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.

Подключение внутри дома

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.

Скважина на песок

Делается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.

Подойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.

Внимание: Если вы живете не постоянно на даче и вам вода надо только для полива, тогда смело можете делать такую конструкцию

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

Когда вода прозрачна на тридцать сантиметров в глубину;
Когда примеси нитратов не превышают 10 мг/л;
Когда в одном литре воды содержится не более 10 кишечных палочек;
Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Внимание: В случае если вода залегает неглубоко, бурение можно производить без вышки. В данном случае пользуются специальными укороченными штангами в полтора метра длиной. Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров

Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Подбираем инструменты и материалы

Бурение производится с помощью следующих буровых головок:

Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Подготовка к основным работам

До начала работ, на бумаге составляется схема будущей системы. Что должно в неё включаться:

Подъём воды будет осуществлять насосное оборудование.
Обратный клапан не допустит обратного хода воды.
Гидроаккумулятор – это ёмкость, в которой вода будет храниться. Поддерживает стабильное давление.
Жидкость должна проходить очистку: понадобятся фильтры (для артезианского источника этот пункт не обязателен).
Реле давления будет автоматически включать (при падении давления) и выключать насос.
Реле сухого хода может спасти дорогостоящее оборудование от поломки, если вода в источнике закончится.
Дополнительно можно установить бойлер или проточный водонагреватель, чтобы можно было разделить потоки на горячий и холодный.
Кроме того, понадобятся трубы, шланги, муфты, фитинги, краны и клапана.
Кессон укроет скважину и защитит её от попадания посторонних примесей и мусора.

Выбирая насосное оборудование, нужно смотреть, с какой глубины прибор может доставлять воду. Традиционно принято использовать погружные насосы, которые работают на больших глубинах. Поверхностные же, как правило, рассчитывались на глубину около 9-10 м.

Но и скважины бывают не слишком глубокие, и современные поверхностные модели могут быть достаточно мощными, чтобы справится с задачей. Так что владелец может выбирать насос по своему усмотрению.

Преимущество бурения

Бурение водоисточника в гараже заключается в удобстве использования. Выбор такого месторасположени я считается экономным, так как не требует дополнительных затрат на теплоизоляцию источника, на монтаж кессона и прокладку труболинии для подачи воды в дом.

Для создания в гараже скважины следует учесть размеры помещения, чтобы создать все необходимые условия для размещения бурильного станка.

Помещение должно составлять не меньше 2-3 метров площади с высотой в 3 метра. Кроме соответствующей площади гаража, стоит определить участок для бурового раствора.

Недостатком проведения скважины в гаражном помещении является невозможность качественного обслуживания источника. Водоисточник со временем потребует капитальной прочистки водной жилы, поэтому помещение должно быть максимально освобождено от посторонних предметов.

Бурение в гараже лучше всего проводить на этапе строительных работ в момент возведения фундамента. В это время можно легко распланировать месторасположени е будущего источника и выделить пространство для техники. Дренаж от гаража на улицу осуществляется с помощью бетонирования железного трубопровода шириной в 85 мм. Это необходимо для дальнейшего обслуживания источника.

При процессе обустройства водоисточника в гараже на глубине шахты должна быть проведена качественная герметизация. При повышении уровня грунтовой воды происходит увеличение стандартного уровня жидкости, без учета изначальной глубины скважины. Чтобы предотвратить потоп помещения, необходимо применить герметизационный элемент — скважинный оголовок. Также особый подход должен быть в герметизации затруба источника. Все работы можно выполнить самому, используя водоизоляционный материал в виде жидкой резины или силикона. Эти виды материала наилучшим образом разрешат вопрос о водной изоляции.

Как сделать скважину в гараже своими руками и провести воду
