Собираем самостоятельно привод для откатных ворот

Типы и характеристики приводов для откатных ворот

Официальной классификации приводов для ворот откатных не существует, но они всё же имеют различия. Описываемые устройства разнятся по типу применяемой рейки, скорости движения створки, интенсивности использования, технологии определения конечных положений, уровню сборки и настройки поставляемого изделия и так далее.

Зубчатые рейки производятся с нарезанными на них зубцами на торце или на широкой части. Этот параметр особенно важен при подборе указанной детали под конкретную модель привода.

Разновидности приводов по скорости движения створки:

• Низкоскоростные – конструкции, обеспечивающие сравнительно низкую скорость движения створки;
• Высокоскоростные – передвигают створку ворот с относительно высокой скоростью. Целесообразно применять на объектах, где есть надобность в быстром открытии и закрытии врат. Такие устройства дороже своих низкоскоростных аналогов.

Разделение на высоко- и низкоскоростные модели весьма условно. Такой параметр добавляется производителями для того, чтобы подчеркнуть показатель скорости работы устройства. Указывается для конкретного изделия лишь в случае с высокоскоростной автоматикой, а низкоскоростные рассматриваются только в общем и косвенно. На практике, ориентироваться стоит только на непосредственные показатели скорости, выражаемые в м/с.

Кроме скорости открывания/закрывания, стоит обратить внимание и на допустимую интенсивность использования. Выражается этот параметр в процентах и указывает на рекомендованные (безопасные) нагрузки за определённый промежуток времени

Выражается этот параметр в процентах и указывает на рекомендованные (безопасные) нагрузки за определённый промежуток времени.

Как пример, у Вас есть откатные ворота со створкой определённой длины, конкретный привод (по расчётам) будет открывать и закрывать её со скоростью в 1 минуту, на каждое действие. Значит, что при указанной интенсивности использования в 30%, допустимое количество полных циклов открытия/закрытия за 1 час равно 9.

Элементы и комплектующие ворот

Элементы и комплектующие

По сути, имея все необходимое для выполнения работ, вам будет нетрудно установить ворота. Особо глубоких знаний в строительстве вам не потребуется, достаточно базовых знаний, материала и следования рекомендациям специалистов.

Для работ вам понадобятся расходные материалы, но основная и важная часть элементов – фурнитура, отвечающая за движение ворот. Она состоит из:

• роликовой тележки или каретки (2 шт.);
• нижнего и верхнего уловителя;
• направляющей П-образной балки;
• зубчатой рейки;
• съемного концевого ролика;
• верхнего фиксатора с роликами;
• пластины для фиксации роликовой тележки.

Обращайте внимание на качество

При выборе качественной фурнитуры обращайте внимание на проверенных производителей, учитывая цену и качество изделий. Также можно обратиться за помощью к профессионалам, которые помогут выбрать наилучший вариант. Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место

В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы

Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место. В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы.

Передача при помощи приводного ролика

Есть еще один тип электропривода, при котором основную задачу выполняет прижимной ролик. Такого плана механизм сложнее смонтировать самостоятельно, вместе с тем он удобен тем, что не требуется размещать на воротах дополнительные аксессуары. Кроме того, такой механизм не подвергается загрязнениям и образованию ледяного налета.

Принцип работы прижимного ролика состоит из нескольких пунктов:

1. К наружной стенке рельсовой направляющей прижат ролик, защищенный резиновой покрышкой.
2. Усилие обеспечивается за счет силы сжатия пружины, которая установлена на шпильке толкателя
3. Оси вала закреплены к полкам П-образного кронштейна.

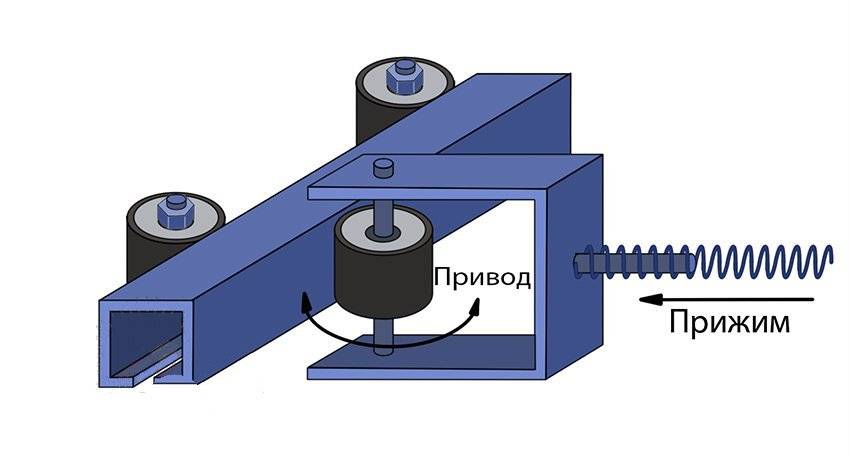

Чтобы компенсировать давление, создаваемое вращающимся колесиком на воротное полотно, с противоположной стороны от рельсовой направляющей крепятся два идентичных колесика.

Принцип работы роликового механизма.

Советы при выборе деталей для конструирования прижимного ролика:

Выбирать колеса следует только те, где основание металлическое, подшипники закрыты кожухом.
Уровень давления груза должен составлять 300-360 кг.
Пружины толкателя должны иметь усилие минимум 3,5-4 кН, при этом важно, чтобы оно было не выше несущей способности колес.

Варианты передачи крутящего момента на ролик:

1. Клиноременная передача предусматривает закрепление шкива на основание колеса с использованием 3 шпилек М12 и дает возможность задействовать пару открытых шестерен при наличии возможности надежного их крепления.
2. Вращающееся колесико можно установить на валу преобразователя или мотора, предварительно достав подшипники из основания колеса. При этом недопустимо, чтобы на осевой вал колесика воздействовал натяжной механизм, поскольку это сразу приведет к поломке. Сила воздействия должна быть направлена на основание корпуса преобразователя, свободно вмонтированного в прорезях станины.

Кроме того, необходимо учитывать нагрузку на передний подшипник передающего механизма, которая должна иметь величину меньше, чем прижимное усилие пружин.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Организация привода для ворот при помощи ролика

Другой вариант организации привода – это с применением прижимного ролика. В монтаже данный механизм несколько сложнее, но преимуществом его можно считать то, что он не будет бояться наледи и снежного скопления.

Смысл затеи довольно прост. К внешней стене направляющей рельсы прижимается ролик из резины. При этом профиль ролика должен быть максимально гладким. Лучше, если он будет снабжен резиновой покрышкой. При этом необходимое усилие осуществляется при помощи специальной мощной пружины сжатия. Ее нужно расположить на шпильке толкателя и прижать законтренной гайкой. Оси вала нужно прикрепить к полке П-кронштейна.

Конструкция механизма передачи приводным роликом.

Для того, чтобы компенсировать усилие, который ролик оказывает на полотно ворот, по обратную сторону рельсовой направляющей можно установить еще два ответных ролика. Однако они укрепляются стационарно – неподвижно.

Для того, чтобы соединить ролик и двигатель, можно применять клиноременную передачу. При этом ведомый шкив закрепляется на основании колеса при помощи шпилек. Можно еще и задействовать при этом две открытых шестеренки.

Допускается размещение ролика прямо на редукторном валу.

Как выбрать привод для откатных ворот

Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.

Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:

1. Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
2. Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
3. Площадь ворот.
4. Масса створки.
5. Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.

Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.

Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.

Последовательность монтажа автоматики

Если Вы приобрели не только привод для ворот (сам двигатель с редуктором и шестерней в сборе), но и комплект дополнительной автоматики (фотодатчики, сигнальную лампу, дополнительную антенну), то сначала монтируется автоматика и только потом привод — так как все провода от вспомогательных устройств выводятся снизу вверх — из-под земли через закладную под привод и далее к клеммным колодкам привода.

1. Первым делом закрепляем в нижней части полотна ворот зубчатую рейку. На этом этапе не сильно важна высота её крепления. Не переживайте о том, что шестерня привода может не сцепится с рейкой так как высоту расположения самого привода (вместе с шестерней) над его основанием Вы впоследствии сможете отрегулировать при помощи четырех регулировочных винтов.

2. Для крепления фотоэлементов нам нужно проложить двухжильный провод между внутренними столбами откатных ворот. Если таковых нет, то рекомендую вкопать невысокие дополнительные столбики со стороны двора и уже на них крепить фотоэлементы. Можно ли крепить на наружные столбы? Можно, но лучше делать это всё таки со стороны внутреннего двора из антивандальных соображений. В нашем случае мы уже имели внутренние столбы и нам нужно было установить на них фотодатчики и соединить их скрытой проводкой, для этого необходимо: на высоте 50 см от земли просверлить в обоих столбах отверстия, направленные внутрь проема ворот; прокопать траншею, соединяющую оба столба и проложить в ней двухжильный провод в футляре из технической полиэтиленовой трубы; получить доступ внутрь трубы с её нижнего торца — для скрытого ввода проводки.

3. Провели провод под землей, вывели его концы вверх сначала внутри столбов, затем вывели их наружу через просверленные отверстия. Теперь начинаем монтаж фотодатчиков. При этом фотоэлементы нужно сначала закрепить на столбе и лишь потом начать их коммутацию. Не обрезайте излишний провод «под корень»! Лучше лишнее заправить впоследствии внутрь столба.

4. Монтируем сигнальную лампу и выносную дополнительную антенну (в случае их наличия). Для этого берем провода согласно таблице «Типология кабелей и их минимальные сечения», опубликованной выше. Как правило это коаксиальный кабель с волновым сопротивлением 50 Ом — для антенны и двухжильный провод с сечением 2х1,0мм — для сигнальной лампы. Длина проводов выбирается такой, чтобы её хватило для того, чтобы пропустить их сверху до низу внутри столба, расположенного ближе остальных к месту установки самого привода. Вспоминая про вандалов, опять же рекомендуем устанавливать сигнальную лампу и антенну на внутренний столб (если он есть), а не на наружный. Если столб один — монтируйте на него или приварите к нему площадку. Чтобы смонтировать сигнальную лампу на верхний торец столба, этот столб должен быть заварен сверху стальной пластиной (а не заткнут пластиковой заглушкой). Основание лампы устанавливается на ровную поверхность и закрепляется к ней при помощи саморезов. Соответственно её не закрепить на незаваренный торец полой трубы. Многие просто приваривают к трубе (столбу) площадку.

5. Сердцем всей системы является привод для ворот, поэтому коммутация всех вспомогательных устройств выполняется на клеммных группах, установленных на приводе. В связи с этим теперь нам нужно всю проводку подвести к приводу. Вся проводка, идущая к приводу, подводится к нему скрытым образом — снизу. Для этого в основании привода есть отверстия, а в самом приводе небольшой кабель канал для того, чтобы провести все провода насквозь через привод, снизу вверх, к клеммным группам. Учитывая сказанное, нам необходимо сделать соответствующее отверстие в стальной закладной (прорезается с помощью УШМ). Затем, при помощи перфоратора, пробить канал, проходящий через отверстие в закладной вниз и в сторону — в траншею под привод.

6. Привариваем основание привода для ворот к закладной при помощи электросварки, а затем производим регулировку высоты двигателя привода над его основанием при помощи четырех регулировочных винтов. Необходимо добиться зацепления зубчатого колеса привода с зубчатой рейкой (но между шестерней и рейкой должен оставаться небольшой зазор!).

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм

Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь

При этом важно, чтобы комплект автоматики располагался на соответствующем уровне

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

Установка исполнительного устройства

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки

Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой

При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре

Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления

Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Монтаж электрических редукторов

При выборе автоматики следует учесть определенные факторы:

• Автоматическая система должна быть подобрана в соответствии с площадью, весом и парусностью ворот.
• Вертикально выставленные створки (для легкой и правильной их роботы).
• Сторона, в которую открывается портал (наружу или внутрь).

Автоматический электропривод лучше всего устанавливать в середине створок, но если есть необходимость, то можно снизу и сверху. Главным условием является прикрепление второго кронштейна к каркасу конструкции. Если двигатель установлен не правильно, то могут быть перекосы при его работе, что приведет к заклиниванию при работе.

Створки открываются внутрь

Такой вариант более сложен, так как при подобном открывании ставень, требования к монтажу ограничивают определенные размеры. Например, расстояние между приводом и центром петли не должно быть более 50-60 мм. Трудности могут возникнуть, если столбы изготовлены из камня или кирпича, в таких случаях петля находится посередине опоры. В таких случаях расстояние от центра петли до края столба 15-20 см, и установить электропривод на такую створку невозможно.

В большинстве случаев у портала, открывающегося внутрь, петля размещена ближе ко двору, а если столб изготовлен из металла 100*100мм (петля находится посередине, но до края столба необходимое расстояние – 50 мм). В подобных случаях специальный стальной кронштейн для электропривода приваривается к закладной или на металлическую опору.

Установка автоматики

Створки открываются наружу

Для данного типа ворот не возникают трудности при монтаже линейных приводов. При установке следует учитывать, что редукторы линейного типа сократят проем распашной конструкции на 15 см с каждой стороны, и устанавливать их лучше высоко, чтобы не задеть транспортом при движении.

Кронштейн следует удлинить на 5 см при помощи дополнительной пластины и прикрепить к закладной, используя сварочный аппарат. Закладные для кронштейна можно приварить к трубе или к подготовленным анкерам.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Конструкция привода

Прежде чем приступить к изготовлению привода, следует понимать его конструкцию. Привод для раздвижных ворот состоит из следующих деталей:

• двигатель;
• редуктор (преобразователя вращения);
• узел управления.

Это основные механизмы, которые приводят в движение полотно, при этом источником тяги выступает электродвигатель.

Размер створки полотна. Чем массивнее полотно, тем более мощный двигатель должен быть установлен.
Интенсивность использования конструкции. Домашние ворота используются всего несколько раз в день. Даже самый маломощный мотор сможет обеспечить движение ворот при интенсивности их эксплуатации 5-6 раз в час.
Материал шестеренок редуктора

На этот показатель следует обратить внимание, поскольку при использовании двигателя высокой мощности пластиковые шестеренки-редукторы быстро выйдут из строя.
Частота вращения 500-1000 оборотов в минуту.

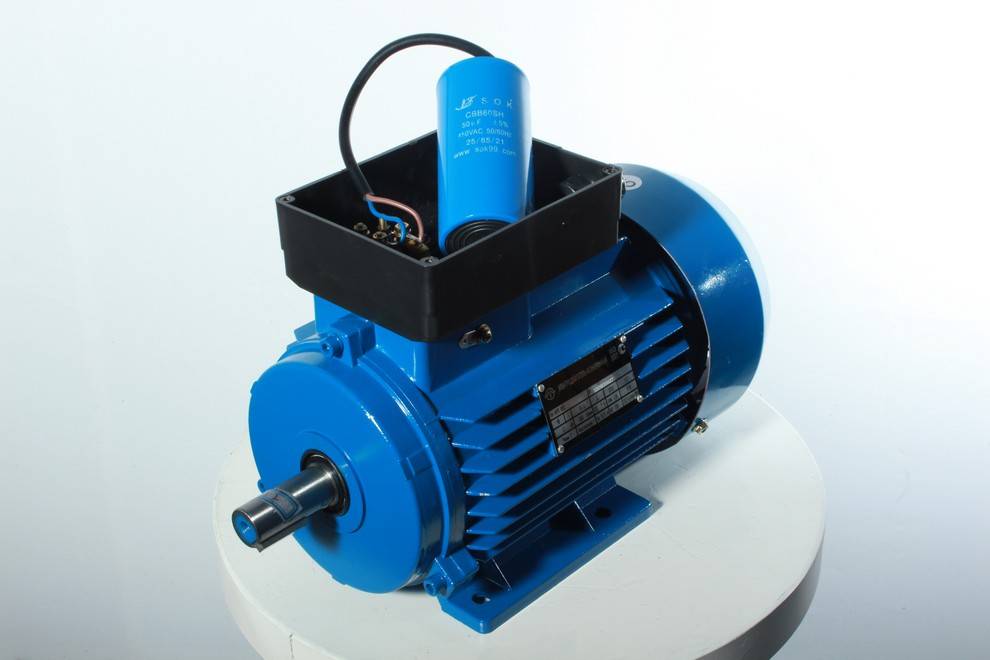

Для установки отлично подойдут трехфазные электродвигатели A100L8 или однофазные марки АИРЕ 80.

Двигатель A100L8.

АИРЕ 80.

Выбирая преобразователь для самодельного привода сдвижных ворот, следует акцентировать внимание на важные моменты:

1. Выходной вращающийся момент должен составлять около 80–100 оборотов в минуту.
2. Скорость вращения мотора должна совпадать с входным крутящим моментом преобразователя.

Преобразователи с полимерными шестернями быстрее выйдут из строя, чем со стальными, поэтому при выборе необходимо обратить особое внимание на эти детали

Выбор подручных элементов привода для ворот

Вал редуктора и мотора потребуется соединить при помощи полужесткой или жесткой муфты.

В качестве редуктора можно применять передачу ременного типа. Для того, чтобы можно было верно определить передаточное число, потребуется поделить диаметр большого шкива (соединенного с приводным валом) на диаметр малого (тот, который закрепляется на валу самого двигателя).

При этом возможны некоторые сложности при сборке станины, на которой будут укрепляться элементы всей кинематической схемы. К примеру, есть определенная трудность в случае сооружения натяжителя для ремня. Можно порекомендовать воспользоваться автомобильным натяжительным роликом для ГРМ ремня

Кроме того, при применении передачи ременного типа нужно будет уделить определенное внимание механизму независимого вала. Его необходимо будет правильно отцентровать, так как именно на нем располагаются все компоненты для трансмиссий – колесо приводное и шкив ведомый для ременной передачи

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

1. Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
2. Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
3. Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Монтаж электропроводки

Общие правила для прокладывания кабелей

При установке проводов самостоятельно рекомендуют учитывать определенные правила:

• Следует оставлять 1-1,5 свободных концов проводки.
• Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
• Проводка заводится с гофрой только с нижней стороны.
• Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
• Каждому приводу необходим трех жильный кабель для питания электромоторов.
• Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.

Разводка электропроводки

Важно! Для избежания поломки автоматики из-за перепадов напряжения рекомендуется устанавливать стабилизатор напряжения.

Условия подведения кабелей фотоэлементов

Для разводки кабелей фотоэлементов также существуют определенные правила:

• Использовать для подключения следует двужильные провода 4*0,22.
• Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
• Монтировать их следует на высоте 500-600 мм от поверхности земли.

Подготавливаем закладной элемент

Закладная

Для того чтобы сделать закладной элемент, вам понадобятся:

• швеллер шириной 18–20 см (его можно заменить уголком тех же размеров);
• арматура Ø 12–15 мм;
• сварочный аппарат.

Установка закладной

Закладочный элемент – это конструкция из швеллера и арматуры, которая в будущем устанавливается в траншею и будет забетонирована. Возьмите металлический швеллер и обрежьте его на длину всей траншеи. Если она 2 м, то швеллер должен быть длиной 2 м. После чего к нему надо приварить арматуру, чтобы образовался металлический каркас. Длина прутьев арматуры должна быть больше глубины траншеи на 5–10 см, чтобы ее можно было утопить в грунт. Как именно вы будете приваривать арматуру, зависит от вас, каких-то ограничений здесь нет, ее можно проваривать с шагом в 15 см. Главное, чтобы каркас был прочным, имел вертикальное основание, которое соединяется перемычками.

Вместо арматуры вы можете взять другой вид изделий из металла, к примеру, уголки.

После того как каркас готов, его можно устанавливать в траншею. Но перед этим дно траншеи следует засыпать песком или мелким щебнем и утрамбовать его, сделав подушку для фундамента высотой 5 см. Утопите арматуру так, чтобы поверхность швеллера была заподлицо с дорожным покрытием. При помощи строительного уровня выставите каркас идеально ровно. Если с какой-либо стороны образуется сильный перекос, выньте каркас и досыпьте в то место песка. Если закладная будет выставлена неровно, это будет препятствовать правильному передвижению ворот.

На одном уровне с дорогой

Фундамент должен быть на одном уровне с дорогой. Дорожный просвет может составлять не больше 5 см, чтобы в зимний период у вас не возникали проблемы с использованием.
