Стеллажи для гаража: варианты изготовления

Способы соединения: какой лучше

В процессе проектирования в гараж системы хранения, необходимо определиться со способом соединения отдельных элементов. Деревянные стеллажи чаще всего делают стационарными и неразборными, детали зафиксированы между собой саморезами или гвоздями. При наличии навыков плотника, отдельные части соединяют стандартными способами – в полулапу или в четверть. В качестве крепежных деталей отдайте предпочтение гвоздям. Устойчивость конструкции повышается, соединения меньше разбалтываются. Новичкам допускается прибивать встык, но в качестве усиления жесткости применять накладные пластины и металлические уголки. В этом случае удобней пользоваться саморезами.

Способ сборки металлического стеллажа выбирают в зависимости от того, какая конструкция нужна в гараж – стационарная или разборная. Монтаж стационарных систем хранения проводят сваркой. Для обустройства разборного стеллажа в гараж используют болты.

Среди ключевых недостатков способа – недостаточная жесткость за счет присутствия люфта. Поэтому рекомендуется предусмотреть дополнительную фиксацию к стене гаража. Для этого металлические пластины с отверстием закрепляют на крайних стойках. В отверстие вгоняют костыль, конец которого войдет в отверстие на стене гаража меньшего диаметра.

Совет! При выборе между сварной металлической конструкцией и стеллажом на болтах предпочтение отдают первому варианту за счет большей надежности.

К альтернативному способу соединения прибегают в двух случаях – если в будущем планируется передислокация металлического стеллажа в другой гараж, а транспортировать громоздкую конструкцию не представляется возможным или нет опыта и оборудования для организации сварочных работ.

Среди ассортимента готовых металлических стеллажей встречаются модели, где функцию каркаса выполняют перфорированные уголки. Мобильные и разборные конструкции соединены на поперечинах крючками, а на стойках пазами. За удобство эксплуатации приходится платить крупную сумму средств.

Хранение ключей с инструментами на стене гаража

Наиболее рациональным способом хранения в гараже инструмента считается применение свободного места на стенах.

Итак, настенные системы содержания:

щит (стенд);
полка;
задвигающиеся панели;
рейлинг;
магнитная лента;
горизонтальный кронштейн;
держатель для отвёрток;
кармашки из пластиков тарелок;
держатели.

Приведённые способы могут использоваться как сами по себе, так и в общей системе.

Что нам понадобится?

Поскольку устройство зоны хранения достаточно легко видоизменяется, приведем общий список материалов:

перфорированный лист ДВП или ДСП;
деревянные брусья;
шурупы, саморезы, дюбели, кронштейны;
металлические петли;
шайбы;
крючки;
дрель/шуруповёрт;
свёрла;
ножовка;
шлифмашинка;
уровень, угольник, линейка, рулетка;
доски.

Инструкция

Пошаговый план некоторых идей хранения.

Стенд (щит/пегборд):

Сбиваем из деревянных реек раму определенного размера.
Из листа вырезаем прямоугольную основу таких же параметров, укладываем на каркас.
Прокладываем шайбы, закрепляем стенд при помощи саморезов.
Фиксируем две петли с оборотной стороны рамы.
Крепим крючки, магнитные ленты, проволочные петли, тканевые кармашки, стаканы для кистей, специальные крепления для приборов и прочее, – организовываем пространство внутри.

Полка:

Проектирование чертежа.
Заготовка полотна боковых стенок и полок.
Обработка шлифмашинкой.
Покрытие заготовки огнезащитной пропиткой.
Сборка конструкции: нижнее полотно кладется на ровную поверхность, на нём отсчитывают одинаковое расстояние и проводят параллельные линии.
Сверху и снизу каждой линии отмеряют меньшее расстояние и ставят отметки.
В каждой из 4 точек высверливается отверстие.
Всё то же самое проделывают и с верхним полотном.
К нижней полке крепится левая торцевая часть, соединённая саморезами. Затем монтируют правую торцевую доску.
В созданную конструкцию помещают верхнюю полку, фиксируют через отверстия.
К тыльной поверхности торцевых досок сверху монтируют кронштейны.
Полку соотносят со стеной, вкручивают дюбели.

Расстояния и пропорции зависят от параметров материалов.

Рейлинговая система:

Кронштейны крепятся к стене саморезами.
В отверстия кронштейнов вставляется перекладина, закрепляется винтом.
На торцы карниза ставятся заглушки.

Настенный держатель для отвёрток:

Укрепление части фанеры с натянутой на ней резинкой или металлической пружиной на стене.
Дополнительная фиксация основы скобами, образование «петель» для хранения подручных инструментов.

Кармашки из одноразовых тарелок:

Создаём заготовку: разрезаем тарелку пополам.
Монтируем на стену при помощи саморезов.

Для прочности можно сложить несколько тарелок.

Держатели инвентаря:

Делаем на пластиковой трубе косые срезы.
Шлифуем.
Крепим к стене с помощью шурупов.

Универсальный горизонтальный кронштейн:

Отмечаем на поверхности точки для монтажа.
Крепим дюбеля.
Устанавливаем кронштейны.
На винты кронштейнов накручиваются опоры с крюками.
Фиксируем их в необходимом положении ключом.

Несомненно, Вы найдете подходящее расположение для всего функционального и для того, что осталось «про запас», не сделавшись при этом Плюшкиным.

Охотно делитесь комментариями о своих ноу-хау на данную тему!

Деревянные полки с каркасом из металла

Стеллаж с металлическим каркасом

Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.

Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.

Материалы и инструменты, необходимые для работы

Уголки для стеллажа в гараже

Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.

Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.

Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.

Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.

Для работ потребуется следующий набор инструментов:

дрель (шуруповёрт)
болгарка
ножовка по дереву
уголок
уровень
сварочный аппарат (опционально)

Порядок изготовления

Каркас стеллажа из уголка

Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.

После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:

По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки
Производится разметка стоек в тех местах, где к ним будут приделываться полки
Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)

При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной
Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками
Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов
Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку

На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки
После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса
Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов

ВИДЕО: Универсальные полки своими руками

Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы

Особенности сборки металлических стеллажей

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.

Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Способы болтового соединения профильных труб

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

Сварная

Используется для создания больших стеллажей из металла. Обладает безупречной надежностью и способностью выдерживать даже самые серьезные нагрузки. Чаще всего полки такого типа используются для хранения габаритных предметов.

Есть один существенный минус — при перепланировке вписать такой стеллаж в новое пространство зачастую не представляется возможным ввиду неразборной конструкции. Так что если вы любите перемены, есть повод задуматься о выборе иного типа.

Болтовая

Главный козырь такой полки — мобильность. Все детали скрепляются между собой болтами, и при необходимости легко демонтируются. Однако в местах соединения даже при безупречной сборке может присутствовать небольшой люфт. Он либо присутствует сразу, либо появляется со временем под воздействием хранящейся на полках массы.

Справиться с недостатками такой конструкции можно путем ее фиксации на стенах.

Комбинированная

Обычно встречается в просторных гаражах и технических помещениях для ремонта автомобилей. Чаще всего образована путем так называемого наращения — когда инструментов и предметов хранения становится все больше, а другого места для новой полки нет и не предвидится.

Источники

https://www.yaprofi.net/polki-svoimi-rukami/
https://stroychik.ru/garazh/polki-i-stellazhi-dlya-garazha
https://www.asusfone.ru/svoimi-rukami/samodelnyj-stellazh-dlja-hranenija-v-sadovom-sarae-iz-staroj-mebeli
https://postroika.biz/24568-stellazh-iz-dereva-svoimi-rukami.html
https://garazhmechty.ru/polki-v-garazhe-svoimi-rukami.html
https://1dacha-sad.com/delaem-stellazh-dlya-garazha-svoimi-rukami

Особенности конструирования стеллажей своими руками

Обустройство гаража включает в себя такие составляющие, как выбор и подготовка материалов, расчет конструкции и подготовка средств для сборки, конструирования и монтажа. Если задумано выполнение стеллажной системы, то обязательно создается предварительный список предметов, которые будут храниться в ней

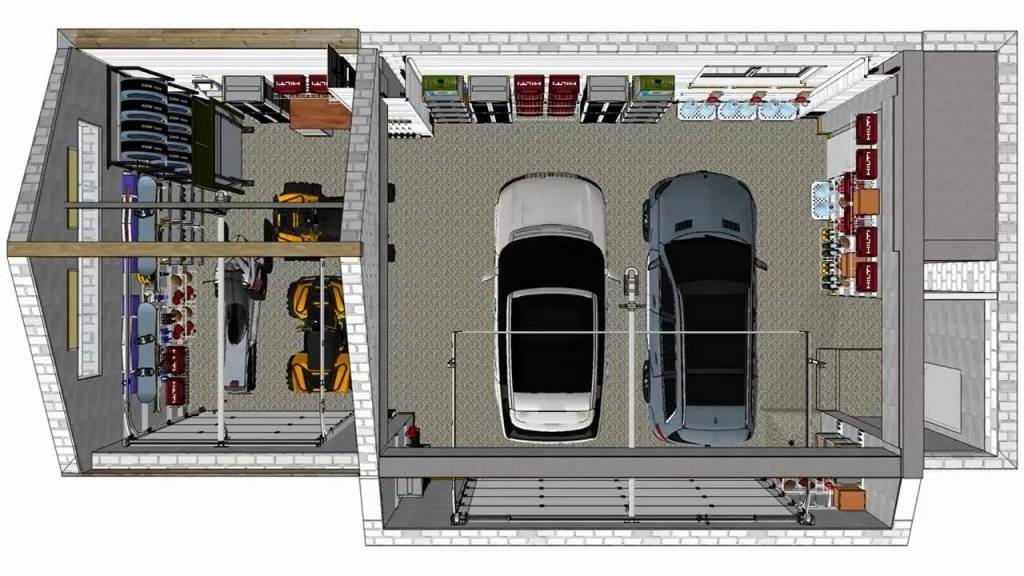

Внимание обращается на их габариты и вес. Необходимо нарисовать план гаражного помещения и с максимальной точностью указать на нем высоту, глубину и ширину, количество и шаг полок

Затем определяются со способом сборки и фиксации. Выбор типа конструкции, варианта ее установки и крепления элементов зависит от материала стен. Если они металлические, сделать навесные полки будет крайне сложно. Кирпичные стены со слоем штукатурки — универсальный вариант. Материалы для самой системы подбираются в соответствии с критериями практичности, надежности и удобства.

Необходимо подготовить вспомогательные материалы:

шлифовальную шкурку;
кисть;
краску и грунтовку;
сверла для разных материалов (дерево, металл, бетон);
саморезы, болты, анкеры и дюбели.

Расчет и планировка конструкции

Вначале производятся замеры и рисуется схема будущей конструкции. На эскиз наносятся размеры. Подготовить нужную схему можно, пользуясь многочисленными фотографиями на данную тематику. Стеллажную систему не стоит делать громоздкой, однако вместительность — это плюс. Вместительные модели могут быть компактными. Ширина полок не должна превышать 2 метра, а идеально, если она будет в пределах 1,5 метров. Самые глубокие уровни делаются около 40 см (компактный вариант) и больше 60 см (функциональный вариант). Самый маленький показатель глубины — 20 см. Высота рядов может варьироваться в зависимости от предназначения и составлять 20—90 см. Самая нижняя часть полочной системы может находиться на уровне чуть выше пола. Но перед второй полкой тогда делается заметный запас. Всего полочек должно быть не менее 4, а лучше от 5.

Необходимые инструменты и материалы

Создание стеллажа своими руками из дерева более познавательный и полезный процесс, чем в случае с металлом. В первую очередь необходимо обзавестись материалом для конструкции. Исходя из его характеристик и особенностей рабочего процесса, подбираются инструменты. Необходим лист ДСП или фанеры толщиной минимум 2 см. Далее, нужно обзавестись крючками для хранения предметов на вертикальной поверхности (поможет рационально использовать пространство). Еще потребуются рулетка и уровень (ватерпас). Необходимы электроинструменты, такие как электролобзик, дрель, шуруповерт и перфоратор. В работе не обойтись без болтов и саморезов. Еще нужно правильно подобрать буры для сверления отверстий. Сверла для дыр под анкера должны быть немного меньше, чем диаметр последних. К дрели подбирается бур для работы с деревом. Его диаметр должен соответствовать ширине шпильки. Понадобятся гаечные ключи с маркировкой, совпадающей с гайками.

Пошаговая инструкция по сборке стеллажа

Первым делом понадобится использовать электролобзик. С его помощью вырезаются полочки требуемого размера. Конструкцию из поверхностей разной площади и формы собирать сложнее, но она будет более функциональной. Затем делаются стойки. При желании дерево заменяется на металл, и в таком случае понадобится профилированная труба. Из нее получаем стойки и перекладины: продольные и поперечные. На стойки (дерево/металл) наносится разметка, на уровне которой будут полки и при потребности — перекладины. Последующие шаги заключаются в определении точек крепления анкерами и дюбелями. Если стеллаж рассчитан на крепление к стене, что бывает чаще и более предпочтительно, то на ней отмечаются точки для сверления. Теперь работаем перфоратором. Полки крепятся к элементам каркаса болтами, саморезами и клеем. Деревянные полочки, шлифуем, грунтуем и окрашиваем. Если выбор остановился на стеллаже с металлическим каркасом, то его обрабатываем так же, как и деревянные поверхности.

50 интересных вариантов оформления полок в гараже:

Угловая полка для икон — душевный подарок и элемент интерьера, созданный своими руками

Традиция обустройства домашнего иконостаса существует не один век. Хотя в современных домах иконы часто ставятся на полки книжных шкафов или вешаются на стену, лучше всего оборудовать для них отдельное…

Как сделать этажерку своими руками?

Этажерка своими руками – это не только просто, но и экономично. Если вам раньше не доводилось мастерить что-то своими руками, то этажерка – первая ступень для начинающего мастера. А что есть этажерка?…

Как сделать полки в кладовке своими руками.

Нынешние застройщики, в отличие от коллег прошлого поколения, не стремятся оборудовать жилую площадь кладовыми помещениями. Это увеличивает жилую площадь, но не позволяет оптимизировать пространство и…

Как самому прикрепить полку к стене

Хорошо, когда дом или квартира обставлены со вкусом. Вы приходите с работы и окунаетесь в уютную атмосферу. Но бывают ощущения, что чего-то не хватает, обязательно есть места, куда нужно что-то повесить….

Выбираем полку для вина

Бокал хорошего вина во время трапезы, способен не только приподнять настроение, но и насытить организм полезными веществами, витаминами и антиоксидантами. Если вы поклонник европейской кухни, то наверняка…

Необычные книжные полки в интерьере

В любом доме есть книги, они расставлены в шкафу, на полках, в общем, занимают много места. У многих имеются целые библиотеки, это становится очень популярно. Хочется, чтобы полки были не просто стандартными,…

Самодельный металлический стеллаж

Выбор материала для оформления в гараж металлической конструкции широк, сюда подойдет:

металлопрокат двух видов;
перфорированные уголки, которые обычно встречаются в стеллажах складских помещений;
металлические части в виде кабель-каналов или кабель-стоек, применяются на участках связи.

В стандартном варианте для изготовления в гараж металлического стеллажа понадобится:

Уголок, где толщина металла составляет 3-4 мм.
Профильная труба с прямоугольным сечением. По упругости она превосходит показатели уголка и характеризуется большей устойчивостью к кручению. Для стоек стеллажа выбирают сечение 40х40 или 50х50 мм, поперечины режут из трубы 40х25 или 50х25 мм.
Обычно профтрубу применяют в качестве стоек, а для поперечин больше подходит металлический уголок. Его разворачивают таким образом, чтобы настил оказался в гнезде.
Чаще всего металлический каркас конструкции для гаража оснащают полками из ДСП, простой доски, ОСП или фанеры. Выбор зависит от расчетной тяжести хранимых в гараже предметов.
Реже в качестве настила применяют листовой металл. Причина непопулярности – высокая масса материала.

По сочетанию прочности и стоимости для полок стеллажа в гараж оптимально подходит обыкновенная доска. Подбирают древесину, предназначению для оформления полов, с минимальным содержанием сучков или вовсе без них, толщиной свыше 21 мм. Материал предварительно обрабатывают антисептиками, после чего вскрывают краской.

Если для оформления стеллажа выбраны металлические полки, владелец гаража получит максимальную надежность при незначительной толщине. Из недостатков решения значится высокая стоимость и масса, повышенный шум в процессе эксплуатации. Металлические листы и весь каркас в целом также нуждаются в защитном покрытии краской, желательно оформить два слоя. Эта мера предотвратит развитие коррозийных процессов на стеллаже из-за повышенной влажности в гараже.
