Сварной гараж: как построить правильно

Как утеплить дверь в гараж своими руками

Как утеплить двери в гараже? Вопрос актуальный для тех, у кого есть отопление в самом гараже. Поскольку утеплять неотапливаемое помещение нет смысла.

Чаще всего для утепления используется пенопласт. Это наиболее качественный и недорогой материал для утепления дверей гаража. Для утепления своими руками есть алгоритм действий:

1. Разметить места, где будут располагаться блоки пенопласта.
2. Разрезать пенопласт согласно размерам.
3. Установить на жидкие гвозди деревянные рейки.
4. Заполнить все пенопластом.
5. При помощи монтажной пены залить щели между воротами и утеплителем.
6. Клей и пена должны высохнуть, после чего вырезается по размеру фанера, пропитывается специальным составом и крепится к створкам.

Важно! Если уплотнитель прикрепить неаккуратно, то со временем будет образовываться конденсат, который негативно сказывается на качестве конструкции. Кроме пенопласта, можно использовать минвату, а также пенополиуретан и экструдированный пенопласт

Отдельно нужно сказать о двери из дома в гараж. Она находится не на воротах, а соединяет гараж с домом. Это очень удобно

Важно понимать, что такая дверь должна быть не только красивой, но и безопасной

Виды

Важно принять к сведению, что от выбора роллов для гаража зависит не только сохранность содержимого от краж и автоугона, но и защита от влияния погодных условий чувствительных к влаге и температуре материалов и инструментов, хранящихся внутри. Наиболее распространёнными типами гаражных ворот являются: Наиболее распространёнными типами гаражных ворот являются:

• распашные;
• жалюзийные;
• высокоскоростные;

• рулонные;
• поворотно-подъёмные;
• скоростные;

• автоматические;
• противопожарные;
• прозрачные;

• откатные;
• роллетные ставни;
• подъёмно-секционные.

Подъёмно-секционный тип состоит из специальных панелей или щитов, изготовленных из разных материалов (металл, пластик, дерево). Соединяются панели между собой шарнирными петлями. Открываются такие ворота при помощи специального механизма. Стандартный размер такого заграждения 2-3 х 2.25-3.5 м.

При открытии панель уходит под потолок, экономя место в гараже. Хороша эта система продолжительным сроком работы, изолирующими свойствами и заметной прочностью. Минусы: дороговизна установки и обслуживания из-за инженерной сложности конструкции. Также такие ворота не очень хорошо защитят от взломщиков, поэтому дополнительно придётся установить сигнализацию.

Ещё эти механизмы зависимы от наличия электричества и при обесточивании ворота могут попросту не открыться. Но и это не всё. Установить себе такое изделие возможно лишь на гаражи, длина которых минимум в 1.5 раза превышает ширину, чтоб отъезжающей панели было где разместиться.

Подъёмно-поворотный тип включает в себя стальной щит, закреплённый на каркасе. Обычно владельцы оборудуют такие ворота электроприводом с дистанционным управлением так, чтобы можно было открыть гараж из кабины автомобиля. Поднятая дверь размещается под потолком параллельно полу, не занимая пространства гаражного помещения.

Поверхность нержавеющей стали можно покрыть разными красками и отделкой. Главное, чтоб покрытие было лёгким, иначе придётся устанавливать вспомогательные механизмы подъёма. Эта дверь способна защитить помещение от взлома и плохой погоды.

Нюансом монтажа является необходимость в широком (шире, чем высота) проёме. При этом нужно учитывать, что после установки въезд станет примерно на 20 см ниже. Открывать гараж с такой дверью желательно не чаще 20-ти раз в день, потому что механические детали быстро изнашиваются. Если же возникнет серьёзная неисправность одной из составляющих установки, замене будет подлежать вся конструкция, что обойдётся в серьёзную сумму. Стандартные ворота изготавливают размером 2-2.7 х 1.8-2.2 м.

Распашные классические ворота состоят из створок, прикреплённых к стойкам петлями. Открываться дверь может внутрь или наружу. В одной из створок владельцы нередко дополнительно проделывают дверцу для входа.

Такой вариант отличается прочностью и сравнительно низкой стоимостью. Ими оборудуют гаражи с подогревом. Но для установки такой двери нужно позаботиться о ровной площадке со стороны открытия, чтоб дверь ни за что не цеплялась при движении. Размеры и материалы для изготовления могут быть различными.

Откатные ворота оборудованы специальными роликами, скользящими при движении щита или решётки в сторону, когда въезд открывается. Но для установки нужно иметь место, по ширине равное створке, чтоб та могла полноценно располагаться сбоку в открытом положении. Так, если ворота устанавливаются снаружи гаража, нужно, чтобы на улице возле въезда было достаточно свободного места, а если внутри, то гараж должен быть достаточно широким, имея запас стены.

Из плюсов конструкции можно отметить прочность, неприхотливость в обслуживании и экономию пространства перед выездом. Недостаток – специфические требования для монтажа. Наличие достаточного места сбоку от въезда (минимум – в 1.5 раза больше, чем ширина ворот). Это неподходящий вариант для гаражных комплексов и кооперативов, где здания построены вплотную друг возле друга. Скорее, такие ворота подходят для высоких длинных заборов с широким въездным проёмом.

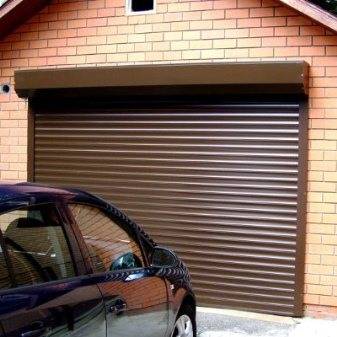

Роллетные ворота (рольставни) – распространённый в развитых странах вид сооружений для гаражей и других зданий, требующих защищённости. Они изготавливаются размером 150-450 х 150-270 см. Стоимость изделия зависит от материала, дополнительных устройств и его размера.

Выбор места для гаража

В первую очередь необходимо определиться с местом расположения этой постройки. Во-первых, расположение гаража должно быть удобным, а во-вторых, эта постройка должна вписываться в общий стиль и гармонировать с другими постройками, расположенными на участке. Гараж может располагаться отдельно от других построек или служить дополнением к какой-либо постройке.

• Отдельно стоящий гараж. Довольно часто хозяева используют этот вариант, тем более, если дом уже построен, хотя пристроить гараж к дому можно в любой момент.
• Гараж, являющийся частью какой-то постройки. Гараж можно пристроить к дому или к другой хозяйственной постройке, причем гараж строится вместе со строительством дома или строительством хозяйственной постройки, а также после возведения построек.

Как правило, гараж располагается отдельно от других построек, если строится он самостоятельно, тем более что автомобиль появляется несколько позже, когда решен вопрос с жильем. Кроме этого, строительство гаража отдельно отбирает не слишком много средств, да и с технической точки зрения это на много проще. Выбирая участок, необходимо учитывать, что гараж должен располагаться на удалении 1 метра от соседнего участка, а вход в гараж должен располагаться на расстоянии 10 метров от окон соседского дома. До ближайшего жилого дома, если он построен из пожароопасных материалов, расстояние должно быть не меньше 15 метров и не меньше 9 метров, если он возведен из негорючих материалов.

Ворота открываются прямо на улицу — один из неплохих вариантов

Инструменты и материалы

Первое что необходимо сделать – приобрести инструменты и материалы для изготовления ворот.

В данный список входят:

1. Уровень.
2. Сварочный аппарат.
3. Рулетка.
4. Угловая шлифовальная машина с зачистными и отрезными кругами.
5. Угольник.
6. Профиль для изготовления створок. Оптимальный выбор – 25.
7. Задвижка. Существуют различные системы, выбирайте оптимальную для себя.
8. Петли. Здесь стоит выбирать, опираясь на два основных параметра – практичность и безопасность. Хороший выбор – внутренние петли на подшипниках, так как с ними не возникнет проблем в холодное время года.
9. Обшивка. Здесь все зависит от вкуса владельца – профнастил, дерево, металлический лист – выбор достаточно обширен. Обычно используют листы металла толщиной от 2 миллиметров.
10. Стальные уголки. Будут нужны для изготовления крепежной рамы. Советуем выбирать минимум 75 уголок, так как именно от уголка зависит прочность крепления створок, поэтому обвязка должна быть крепкой.

Сразу стоит определиться с местом, где будут свариваться ворота. Идеальный вариант – сварочный стол, но если к нему нет доступа, достаточно будет и ровной площадки. На ней укладывается швеллер, периметр которого должен быть не меньше самих ворот.

Важно! Выбирая сварочное место, все плоскости нужно сразу проверять уровнем на соосность. В противном случае результатом сварочных работ станут не качественные гаражные ворота, а ни на что не годный пропеллер, что недопустимо

Створки

Теперь можно приступить к сборке рамы под створки. Её проектируют таким образом, чтобы она была на немного меньше чем ведущий каркас и свободно помещаться в проем. После готовую конструкцию обшивают листовым металлом. Материал створок должен быть немного виден вверху и внизу основной рамы. Теперь можно приступать к привариванию петель, после чего можно устанавливать сами ворота.

Установку ворот стоит проводить с максимальной точностью, с учётом всех правил. К стене они крепятся с помощью арматуры. Она заранее вбивается в их поверхность. Если ворота надёжно установлены и проверены на способность выполнять свои функции, пора приступить к установке замков и запоров, когда все эти действия выполнены, сварка гаражных ворот завершена. Часто делают так, чтобы была возможность закрыть одну из створок с внутренней стороны. В будущем это, несомненно, пригодится.

Утепление

Завершающий этап работ – утепление. Благодаря ему в зимнее время можно будет сохранить более 60 процентов тепла внутри помещения.

Для утепления на внутреннюю поверхность створок устанавливаем деревянную обрешетку, внутрь которой закладывается слой утеплителя. Для качественного утепления хорошо подходят минеральная вата, стекловата, пенополистирол ПСБ-С.

Особенно важно не допускать присутствия воздушных мешков, и тщательно заполнять все промежутки. Для нормального сохранения тепла достаточно слоя около 5 сантиметров

Поверх обрешетки устанавливается облицовочные плиты или вагонка. Также при желании с внутренней стороны можно повесить пластиковый или брезентовый навес.

Соединение рам створок

Чтобы сварить каркасы створок более качественно, лучше это сделать, используя горизонтальную и плоскую поверхность. Если есть специальный сварочный стол, лучше использовать его. Торцы труб отрезаются от внешнего контура каркаса под углом 45 градусов. Перед свариванием рамы, нужно сложить трубы в прямоугольник на столе или на ровной поверхности, измерить правильные углы и проверить ровность диагоналей. Сначала нужно сделать прихватки, а потом ещё раз провести замеры. Если замечены неровности, их поправляют с помощью легких постукиваний молотком, а затем уже происходил полное соединение.
Если электроды 2-х миллиметровые, работа осуществляется при 50-60 амперах. Электрод ведут в свою сторону, отклоняясь от вертикального положения на 10-15 градусов. Стержень нужно держать на расстоянии нескольких миллиметров от металла в зависимости от требуемой глубины шва. После выполнения работ, нужно убрать окалины и проработать участки шлифовальной машинкой.

Чтобы сделать конструкцию более надёжной, нужно несколько перекладин по центру рамы. Их длина на 40 мм должна быть меньше ширины калитки. Если спроектирован каркас с диагональными стыками, трубы нужно порезать под прямым углом. Стойки должны по высоте быть одинаковыми с воротами. Верх и низ профиля, его торцы, отводятся соединением металлических оголовков. Теперь можно приступать к установке навесов, столбов и другим этапам монтажа.

Окрашивание каркаса

Так как вся конструкция состоит из металла, она нуждается в защите от коррозии. Для это цели используется специальная грунтовка или краска. Такое решение позволит не только защитить гаражные распашные ворота, но и сделает их более привлекательными.

Итак, изделие следует прогрунтовать. Наносится грунтовка валиком или малярной кистью

Важно тщательно выполнить эту работу, чтобы не пропускать никаких участков. Грунтовка нужна для лучшей адгезии краски с поверхностью

Теперь после высыхания грунта, ворота можно покрасить. Состав наносится любым из доступных вам способов

Важно сделать это в два слоя, чтобы цвет был насыщенным, а конструкция более защищенной

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Виды и типы ворот для гаража

В настоящее время для защиты гаража от проникновения посторонних лиц существует несколько типов самых разных ворот.

Следует отметить, что наиболее популярными и надежными считаются именно сварные распашные ворота, которые к тому же можно сделать своими руками.

Видео:

Достаточно редко на гаражах встречаются ворота откатного типа, схема работы которых подразумевает наличие дополнительно места под двигающуюся створку.

Несмотря на кажущуюся простоту их конструкции, все же сделать их своими руками достаточно сложно, так как требуется установка дополнительных элементов, которые будут обеспечивать их ход.

Такой тип ворот больше подходит для больший ангаров и загородных участков, а использование в качестве защиты пространства гаража нецелесообразно.

Конечно, они удобны в использовании, а кроме этого не занимают лишнего места, однако сделать их своими руками без специального оборудования и знаний не получится.

Также в качестве ворот для гаража некоторые водители используют подъемно-секционные и ролетные изделия.

Несмотря на свою простоту и удобство в использовании, такие ворота не всегда отличаются высокой практичностью и надежностью.

Если попытаться собрать их своими руками, то нельзя гарантировать, что они будут работать правильно и смогут обеспечить надежную защиту автомобилю.

Видео:

Если принято решение сделать ворота на гараж своими руками, то лучше всего остановить свой выбор на сварной металлической конструкции распашного типа.

В этом случае удастся самостоятельно спланировать не только их особенности конструкции, но и учесть размерные характеристики гаражного пространства.

Кроме этого, можно будет спланировать как ход работы, так и финансовые затраты на необходимый материал.

Какие нужны материалы?

Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:

1. Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
2. Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
3. Сталь толщиной 2 мм, чтобы заглушить торцы;
4. Для фиксаторов используются трубы и арматура;
5. Петли (шариковые), сечение 20 мм;
6. Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
7. Для перемычки нужен уголок 40х40 мм;
8. И сам профнастил.

Как утеплить металлический гараж

Многие владельцы металлических гаражей задаются вопросом о целесообразности утепления такого строения. Специалисты утверждают, что это дело сугубо добровольное, но при отсутствии какого-либо утепления на стенках гаража обязательно будет образовываться конденсат, который разрушает металл.

Самый простой способ утепления металлического гаража, которым большинство владельцев подобных строений и пользуются – монтаж пенополистирольных плит на внутреннюю сторону вертикальных металлических стоек. Под эти плиты можно проложить минеральную вату и будет вполне теплый гараж. Но есть у этого метода утепления металлического гаража и один существенный недостаток – пенополистирол относится к категории горючих материалов, а гараж не то место, где стоит игнорировать этот момент.

Специалисты рекомендуют между вертикальными металлическими стойками проложить плиты минеральной ваты, затем – слой пароизоляции, а сверху закрыть все плитами ОСБ или полотнами ДВП/ДСП.

Изготовление металлического гаража – дело не сложное, с такой работой справится даже далекий от строительного процесса человек

Важно лишь четко соблюдать рекомендации специалистов и выполнять работу по указанным в данной статье этапам

(80 голос., средний: 5,00 из 5)

Металлические стеллажи для подвальных помещений

Разборный стеллаж из металлических профильных труб

Для подвальных помещений полочный стеллаж металлический сборный — самая практичная конструкция:

• состоят из металлических труб и держателей;
• трубы полнотелые и тонкостенные;
• масса конструкции зависит от веса металлических элементов;
• полки изготовляются из металлических листов или дерева, фанеры.

Если он изготовлен из материала, который ржавеет, то его обязательно нужно покрыть антикоррозийным покрытием, а сверху нанести краску по металлу. Монтаж возможно сделать самостоятельно. В комплект входит инструкция по сборке, а так же все необходимые детали.

Прежде, чем собирать, необходимо сделать замеры того места, где он будет расположен. После этого составьте чертеж. По нему высчитайте все размеры.

Если этого не сделать, то в процессе работы невозможно будет подогнать детали, что приведёт к перерасходу материала. В чертеже следует указать размеры деталей. Количество материала и способ крепления элементов.

Стеллаж с возможностью регулирования высоты полок

Необходимый материал:

• Толстостенные металлические трубы. Они выдерживают большие нагрузки.
• Рифленые листы или доски. Для изготовления полок.
• Дюбель с большой ножкой.
• Саморезы по металлу.
• Держатели и уголки металлические. Понадобятся, чтобы скрепить и закрепить элементы на конструкции к стене, к потолку и полу.

Инструменты:

• Болгарка.
• Шуруповерт.
• Перфоратор.
• Рулетка.
• Мел.
• Уровень.
• Сварочное оборудование.

Монтаж:

• Соединить между собой стойки с помощью сварки.
• Остальные детали скрепить саморезами, болтами и уголками.
• Закрепить дюбелями к стене, полу и потолку.

На нынешнее время металлический стеллаж сборно — разборный является самой удобной конструкцией. Использовать его можно практически в любом помещении. Надёжность конструкции позволяет хранить на них тяжелые предметы. Собрать возможно самостоятельно, не привлекая специалистов.
