Как сделать ворота с калиткой внутри из профнастила своими руками. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот
Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.
Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.
Конструкция ворот
Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.
Итак, ворота – это:
- две створки;
- две трубы для крепления створок;
- перекладина (в некоторых конструкциях);
- калитка (если есть);
- фиксаторы створок;
- поворотные петли;
- проушины под замок.
Створки
Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:
- крестообразными;
- горизонтальными;
- закрепленными наискосок.
Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.
Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.
Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление
В противном случае створки будет невозможно ровно установить в воротах.
Перекладина
Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.
Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.
Подготовка составных частей ворот
Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.
Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.
К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.
Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.
Материалы
Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.
Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.
Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.
Как сделать своими руками кованые ворота профессиональным способом
Если попытаться изготовить кованые элементы своими руками, тогда для работы потребуются такие инструменты и приспособления:
- горн или печь;
- наковальня для ковки;
- клещи для того чтобы брать раскаленные детали;
- молотки и молоты различных размеров;
- мощные зажимные тиски;
- станки и приспособления для гибочных работ и скручивания арматуры;
- пробои для выполнения отверстий;
- аппарат для сварки;
- углошлифовальная машина («болгарка»).
Важным условием является наличие открытого огня, печи или горна с высокой температурой. Начинать работу можно после того, как готовы все перечисленные инструменты.
Как делать пики
Процесс изготовления начинается с отрезания от листового металла квадратных или ромбовидных заготовок. Их подгоняют при помощи шлифовальной машины в нужный размер и придают требуемую форму. Пики должны быть объемными, это свойство им можно придать, подогрев на огне высокой температуры. Подогревают до появления на металле белого цвета. Берут клещами и переносят на наковальню, где при помощи большого молота заплескивают.
Желательно процесс остывания проводить в естественных условиях, а если изделие нуждается в закалке, то его опускают для резкого остывания в холодную воду. Чтобы придать пикам оригинальную форму, перед закаливанием делают по бокам простые или фигурные разрезы и выемки.
Изготовление спирали
используют высоко стоящие металлические прутья
Четырехгранник раскаляют в печи и начинают прокручивать тисками до образования одного полного оборота. Перекручивая необходимое количество раз, получают спиральный прут, на котором располагают пику. Чтобы число витков было одинаковым, нужно на каждом прутке считать количество оборотов. После перекручивания требуется рихтовать разогретую спираль на наковальне.
Изготовление изогнутых и круглых элементов
Эти элементы наиболее часто применяют для декоративного украшения плоскости ворот в сочетании с коваными фигурами. Берут подходящий по размеру листовой металл толщиной не менее 3 мм, и на нем делается изображение будущей фигуры. Если планируемая фигура имеет изгиб больший, чем половина круга, тогда от трубы подходящего диаметра отрезают полное кольцо высотой такой, как будут другие элементы.
сделать фигуру неполного диаметра
Изготавливая такие витиеватые элементы, следует помнить, что изначально кусок арматуры должен быть на целую третью часть больше, чем требуется для изделия. Выполнять изгибы нужно на горячем участке арматуры, для чего ее разогревают газовой горелкой или сваркой. Для всех закрепленных деталей действует общее правило, которое не предусматривает окончательное приваривание изогнутого элемента до полного изгиба всей фигуры. Только когда весь полученный элемент будет точно соответствовать нанесенному на поверхности ворот эскизу, тогда разрешается полностью приварить изготовленный образец к площади створки.
Установка кованых ворот
Вначале всегда устанавливают опорные столбы, на которые уже затем будут закреплены створки ворот. Если участок уже огорожен забором, то такие опоры уже, скорее всего, есть. Если ворота устанавливаются одновременно с ограждением, то установка столбов должна происходить по технологии, тем более что кованые изделия очень утяжеляют створки.
следует определиться с шириной ворот
Металлический профиль для установки в качестве опоры в обязательном порядке очищают от ржавчины, обрабатывают антикоррозионными составами и грунтуют перед выставлением в монтажное положение.
Столб из металлической трубы устанавливают в вертикальное положение при помощи измерительных приборов и фиксируют распорками. После этого отверстие вокруг него заливают бетоном в уровень с проектной отметкой на земле. Бетон должен устояться около двух недель, затем можно приваривать петли и навешивать створки. Если предполагается сделать кирпичную обкладку столба, то выполняют кладку, выводя на боковую поверхность закладные детали, приваренные к металлическому столбу для крепления петель.
Для кованых ворот иногда хватает две петли на створку, а для более тяжелых вариантов нужно навесить три петли и более. Самая нижняя петля должна располагаться на 40 см от края рамы створки. Ворота навешивают так, чтобы до поверхности земли или покрытия участка оставалось не менее 8– 10 см.
Изготовление металлических кованых ворот своими руками является творческим занятием и доставляет немало приятных работ после установки, если все друзья, знакомые будут восхищаться удачной композицией и респектабельным внешним видом.
Сдвижные ворота
Схематическое изображение сдвижной системы
Совсем недавно сдвижные ворота считались шиком, однако комплектующие стали намного дешевле, поэтому люди со средним достатком могут позволить себе откатные ворота. Выполняются такие ворота несколькими способами:
- С помощью нижних роликов, которые будут ездить по нижнему рельсу. Здесь рельса укладывается на грунт.
- Использование верхнего рельса, когда вся роликовая система крепится в верхней части ворот.
- С помощью опорных роликов, катящихся по нижнему рельсу.
- Рельс установлен на заборе, а ролики на створке.
- Использование плавающего рельса.
Для изготовления и установки такого типа ворот нужны определенные знания и опыт, поэтому специалисты советуют не пытаться самостоятельно возводить такие конструкции. Если все же вы решили рискнуть, то постарайтесь для начала поинтересоваться у опытных строителей о нюансах и конструктивных особенностях таких систем.
Ворота распашные металлические с калиткой из профнастила
Многих владельцев частных домов интересует, как построить ворота из профнастила своими руками и какой выбрать проект. Наиболее распространены различные конструкции распашных ворот, состоящих из двух створок, которые могут открываться внутрь или наружу и используются для проезда транспортных средств. Для входа и выхода обустраиваются распашные ворота с калиткой из профнастила с учетом веса. Это даст возможность удобной эксплуатации конструкции.
Калитка может располагаться рядом или быть вмонтирована в одну из створок ворот. Расположение калитки во многом зависит от количества свободного пространства и предпочтений хозяина дома.
ФОТО: alumdevelop.ruВорота с массивным каркасом
Основным достоинством распашных металлических ворот с калиткой из профнастила является более низкая себестоимость и высокая надёжность. Единственный подвижный механизм в простых воротах из профнастила — петли, обслуживание которых заключается в периодической смазке шарнирного соединения для легкости хода и профилактики появления коррозии.
Изготовить ворота из уголка и профнастила своими руками несложно, обладая умением производить слесарные работы и пользоваться сварочным аппаратом.
Самые простые ворота из профнастила своими руками — со столбиками из керамического кирпича с отдельной калиткой.
Изготовление ворот из пиломатериала
Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.
Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан
Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции
Соединение в пол доски
После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.
Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.
Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.
Видео описание
В видео показано, как сделать ворота из дерева своими руками:
Монтаж деревянных ворот
Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.
О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.
А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.
Петли для деревянных ворот
Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.
На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.
Видео описание
В видео показано несколько вариантов красивых деревянных домов:
Дополнительные операции
На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.
Видео описание
В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:
Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.
Особенности выбора профлиста
Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия
Именно гофра отвечает за жесткость листа.
Обозначение профнастила:
- «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
- «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
- «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.
Варианты профнастила с размерами
Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.
При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.
Схема установки конструкции
Какие инструменты и материалы понадобятся?
Разновидностей и марок профлистов очень много. Они отличаются размером, рельефом и толщиной. Для обустройства ограждений чаще всего используется марка с литерой «С», такой профнастил еще носит название «стеновой». Цифра рядом с буквой обозначает высоту волны в мм. Для обшивки ворот и калитки, чаще других выбирается маркировка С8.
Преимущества такого профилированного листа:
- Малый вес.
- Доступная цена.
Но такой лист не отличается высокой прочностью. Более привлекательными в соотношении цена/качество/прочность выступает профнастил марки С10.
Важно! Лучше выбрать лист большей толщины, так как профнастил имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть из полиэстера
Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия.
Подойдут и другие марки:
- С14;
- С20;
- С21;
- НС35;
- Н60;
- Н75.
Марка С20 и С21 считаются кровельными. Их выбирают для строительства ворот из профлиста по причине повышенной прочности. Но это решение будет правильным, если листы подойду по размеру, так как их габариты меньше, чем у С8 или С10.
Важно! При покупке профнастила обратите внимание на то, каким защитным покрытием обработана поверхность. Цинк – самый дешевый и ненадежный вариант. Лучший выбор – полиэстеровое покрытие
Лучший выбор – полиэстеровое покрытие.
Для изготовления створок ворот понадобятся такие материалы:
- Профилированные листы. Эффектно смотрятся листы, где полимерное покрытие присутствует с двух сторон. Не покупайте листы толщиной менее 0,45 мм. Они имеют низкую упругость, будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
- Труба прямоугольного сечения для выполнения каркаса и поперечных лаг 40х25х2. Нельзя делать лаги и каркас из дерева. Даже если его обработать грунтовкой материал быстро прогниет в местах крепления.
- Стальная труба опорных столбов. Можно использовать готовые опорные столбы, которые могут быть с круглым или квадратным сечением. Такое изделие имеет «пятку» и верхнюю заглушку. По своему желанию можно сделать опоры из дерева, кирпичной кладки или камня.
- Заглушки для железной опоры.
- Петли круглые с подшипником.
- Задвижки (замковые петли).
- Нижний и горизонтальный стопор.
- Саморезы либо заклепки.
- Электроды для сварки.
- Краска, грунтовка.
- Декоративные элементы.
Это важно! Опорные столбы можно выполнить кирпичной кладкой. Это красиво и доступно по стоимости
Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой.
Для обустройства фундамента понадобится щебень, цемент и песок. Чтобы зафиксировать опору в вертикальном положении необходимы металлические распорки либо опалубка.
Для строительства ворот из профнастила своими руками должны быть подготовлены такие инструменты:
- Лопата со штыком.
- Емкость, для приготовления цементно-песчаной смеси.
- Рулетка измерительная.
- Строительный уровень.
- Угольник.
- Инструмент для разрезания профнастила и трубы. Для этого подойдет электрическая дисковая пила, ручная ножовка, электрический лобзик, ручные ножницы по металлу, болгарка.
- Дрель, перфоратор.
- Машина шлифовальная.
- Киянка из резины.
- Аппарат для электродуговой сварки.
Советы по отделке
Все столбы конструкции ворот мы обрабатываем антикоррозийным средством и затем окрашиваем краской в цвет самого профнастила.
Окрашенный каркас ворот
При желании опорные столбы можно закрыть специальными накладками.
Фасад распашных ворот из профнастила
Как сделать засов на воротах
Обычно замки врезные на воротах не ставятся, так как это достаточно трудоёмкое занятие. Замки с ручками накладные или врезные ставят на калитках для большего удобства. Для ворот обычно хватает обычного мощного засова. Его можно приобрести в любом строительном магазине, а можно сделать самостоятельно.
Вертикальные засовы
Такие запоры являются достаточно популярными видами устройств, так как их легко сделать своими руками.
- Для этого необходимо взять кусок круглой трубы и отрезать два одинаковых куска. Затем их приварить к верхней и нижней планке каркаса ворот.
- Берём два куска арматуры и с помощью трубогиба или сварки сгибаем их под углом 90°. Причём один из концов прута должен быть немного больше другого.
- Затем делаем отверстия в нижней и верхней планке каркаса, так чтобы пруты могли свободно в них заходить.
Внизу в фундамент ворот или просто в грунт забиваем два куска трубы, которые будут фиксаторами запоров.
Вертикальные запоры для распашных ворот
Засов накладной горизонтального типа
Такой засов подходит для конструкций из профнастила, так как его легко установить на поперечные планки конструкции.
- Для этого можно заранее приварить квадратный кусок металла в средней части ворот с двух сторон, так чтобы потом на них можно было наложить засов.
- Прикручиваем его с двух сторон специальными шурупами.
Так как такое устройство имеет специальные монтажные «уши», то при необходимости на них можно вешать обычный навесной замок, когда вы уезжаете из дома надолго.
Накладной горизонтальный засов для ворот
Электромагнитные замки
Так как технологии не стоят на месте, то владельцам частных домов производители могут предложить более надёжные конструкции электромагнитных замков. Такие устройства соленоидного типа представляют собой конструкции с электродвигателями и тросиками.
- На замок подаётся напряжение и срабатывает электромагнит, плотно притягивающий к себе обе створки ворот. Такое магнитное притяжение настолько сильное, что открыть ворота просто невозможно без специальных инструментов.
- Открывается замок только специальным ключом. В качестве них могут выступать радиобрелки, магнитные карты, RF-метки, потайные кнопки, панели с кодами и другие системы.
Для многих владельцев частных домов производители приготовили замки с детектором отпечатков. Ворота также оснащаются домофонами, которые необходимы для того, чтобы владелец дома мог поговорить с пришедшими гостями. Так как данные устройства могут работать от сети в 12 вольт, то это делает их совершенно безопасными для людей.
Электромагнитный замок для распашных ворот
Механические кодовые устройства
Наиболее экономичным вариантом можно назвать кодовые замки, которые открываются при нажатии на определённую комбинацию цифр. Но в таких замках комбинацию необходимо часто менять во избежание неприятностей.
Кодовый замок для ворот
Материалы для изготовления опорных столбов
После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:
- стальных круглых или профильных труб сечением от 150 мм;
- асбестоцементных труб диаметром не менее 200 мм;
- готовых железобетонных изделий соответствующей формы;
- натурального камня;
- строительных блоков;
- красного глиняного или силикатного кирпича.
Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.
Дополнительная информация
Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.
В частном доме
Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
Достоинства и недостатки материала
Если раньше металлические листы крепились на каркас за счет сварки, то профлисты монтируются на гайки и шурупы. Специалисты выделяют следующие преимущества:
- удобство в уходе и эксплуатации;
- быстрота закрепления листов;
- возможность оборудовать ворота автоматикой;
- низкая цена на материал;
- минимальная нагрузка на столбы.
Наряду с преимуществами материал имеет минусы. Практически все недостатки заключаются в том, что материал подвержен механическим повреждениям, к примеру, профильный лист может погнуться при незначительном ударе. В остальном существует несколько минусов:
- красочное покрытие материала очень чувствительное, и если поверхность случайно поцарапать, через некоторое время появится ржавчина, которая начнет стремительно разрушать весь лист;
- материал закрепляется только на болты и гайки, сварка в этом случае недопустима (с одной стороны, это удобно тем, кто не сталкивался со сварочными работами, но с другой — за счет сварки монтаж материала существенно бы ускорился);
- неустойчивость к ударам и прочим подобным нагрузкам.
Установка
Установка ворот производится в следующем порядке:
Установка и бетонирование столбов. При этом надо не ошибиться с местом и строго соблюдать вертикальность. Для этого необходимо под рукой иметь строительный уровень. Навешивание створок, если поворотные петли уже приварены.
Крепление профлиста на створки. Для этого используются специальные саморезы или заклепки. Руками закручивать метизы слишком утомительно, для этой цели желательно использовать шуруповерт, аккумуляторный или сетевой.
Саморезы вкручиваются на внутренней части волны, в ровную линию, иначе ворота будут иметь неопрятный вид. Вкручивание должно происходить строго вертикально. И надо установить шайбу, которая идет в комплекте. Она закрывает отверстие и не дает краске растрескиваться.
Схемы и чертежи распашных ворот из профнастила
В комплект проектной документации входят:
- Сборочные чертежи ворот из профнастила.
- Чертеж изготовления отдельных деталей.
- Подробная спецификация металлических профилей.
Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.
Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.
Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.
Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.
Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.
Читайте по теме:
Ворота из профнастила распашной конструкции
Если Вам нужны надежные, прочные и недорогие ворота из профнастила — то Вам подойдет классический распашной вариант. О том, как сделать и установить такие ворота читайте в статье.
Как установить ворота из профлиста?
Хотите знать, как правильно установить ворота из профнастила, чтобы они служили Вам долгие годы? Какой для них нужен фундамент? И каркас? Тогда читайте статью — в ней есть все, что Вам нужно.
Особенности конструкции ворот распашного типа
Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.
Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.
Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.
В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.
Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.
В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

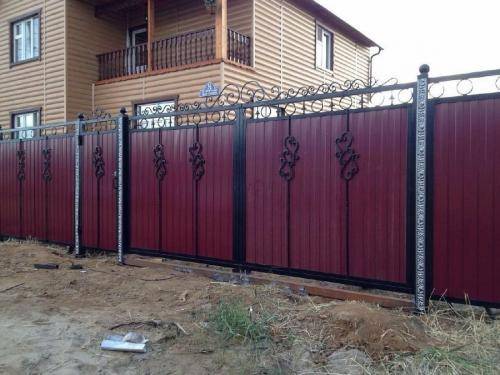

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.
