Забор 2D: виды, особенности и способы монтажа

Советы производителя по возведению ограждения

1. Столбы 3D-забора рекомендуется бетонировать в лунки (25х25 либо 30х30 см) глубиной в 40 см с учетом их комплектации.
2. При заливке для укрепления опор применяется конструкция “ежик”.
3. На ровную поверхность укладывают 2 столба, точки крепления должны находиться вверху. С учетом комплектации в опорах запаяны гайки под болты М8 либо М6.
4. Следующий этап – укладка на опоры сетчатой панели рифами вверх. Для ее фиксации используем скобы и соответствующие болты. При этом не рекомендуется затягивать винты, так как в дальнейшем предстоит отрегулировать секции на опорах.
5. Между лунками укладываем брусок, а затем поднимаем вместе панель и смонтированные опорные элементы. Столбы устанавливаем в лунки, подставив сетку на бруски. Вблизи каждого столба дополнительно сетка фиксируется подручными материалами.

6. На землю укладывается следующая опора, на которую ставим очередную заборную секцию. Винты не затягиваем. Панель (со свободной стороны) заводится в зацепление с накладками предыдущего опорного элемента. На первых двух столбах затягиваем плотно болты.

7. Если предыдущие столбы выставлены правильно, тогда их бетонируем. После схватки раствора подпорный материал убираем.

При повторе вышеизложенной инструкции можно самостоятельно смонтировать ограждение для дачи нужной длины.

Расчёт количества материала

Прежде чем возводить забор из профлиста с металлическими столбами необходимо произвести расчёт требуемого на Ваше ограждение материала.

Расчёт количества листов металлопрофиля

Чтобы определить количество листов, необходимых для Вашего забора, нужно знать общую длину ограждения и ширину одного листа профиля. Разделив длину забора на ширину листа получим необходимое число профлистов.

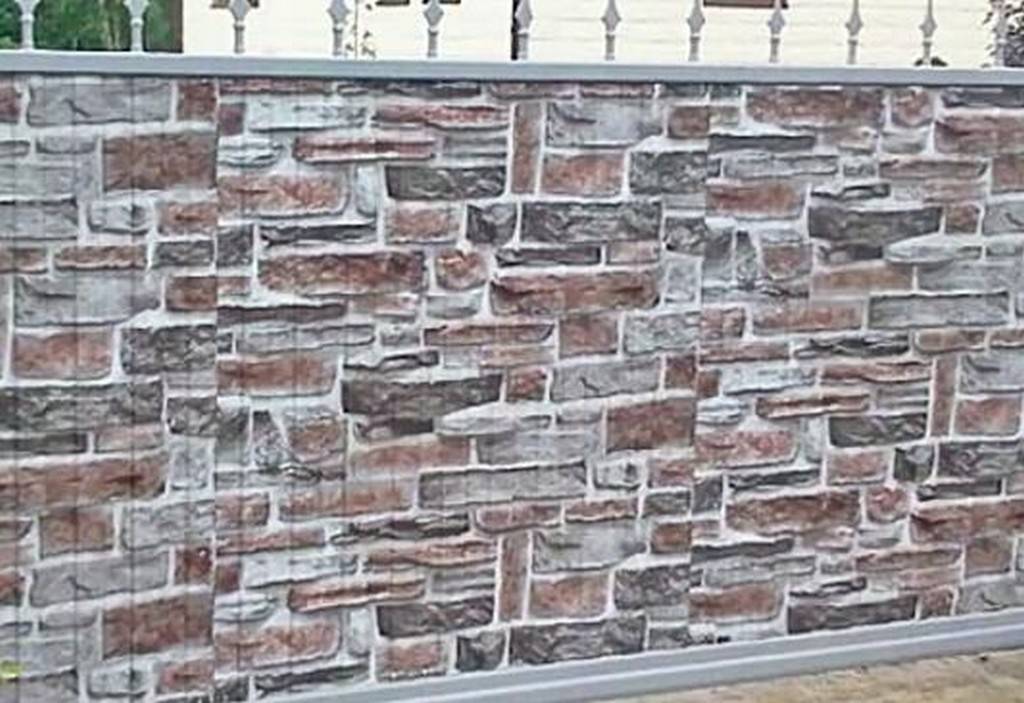

Профлист стилизованный под натуральные материалы

Что касается длины профлиста, то она зависит от высоты забора. Стандартные листы выпускаются длиной 2,0 ; 2,5; 3,0 метра. Но при желании у производителя можно заказать листы нужной вам длины. Это особенно актуально, если на линии забора есть большие перепады высоты местности. И чтобы не монтировать листы уступами, можно выровнять ограждение по верхней кромке, используя листы требуемой для этого длины.

Сколько потребуется саморезов

Как известно, с помощью саморезов происходит крепление профлиста к поперечным горизонтальным лагам. Поэтому их количество напрямую зависит от числа рядов прожилин.(два или три, в зависимости от высоты забора). Рассчитав количество саморезов, необходимых для крепления одного листа, умножаем его на количество лаг и общее число листов.

Саморезы по металлу желательно выбрать в тон забора

Сколько столбов

Количество столбов зависит от длины забора и ширины пролётов. Рекомендуемый промежуток между столбами от 2,0 до 2,5 метров. Так при длине забора 40 метров, при шаге опор 2 метра, потребуется 21 столб. Однако, оптимальный подбор пролётов и количества столбов производится на месте непосредственно при разметке. Так как часто на участке присутствуют различные ландшафтные нюансы и линия забора не всегда бывает правильной формы.

Количество столбов зависит от длины забора и ширины пролётов

Для опор забора из профнастила используют металлические трубы с круглым, квадратным или прямоугольным сечением. Минимальный диаметр трубы для столба – (50-60) мм, толщина стенки — не менее (2,5-3,0) мм. При выборе материала для столбов следует также учитывать ветровую нагрузку в местности установки забора.

Какой высоты трубы для столбов

Длина профиля для столбов подбирается с учётом высоты ограждения и той части, которая будет замурована в землю. Для различных регионов это расстояние неодинаково и зависит от типа грунта конкретного участка Так, в случае пучинистых грунтов рекомендуется опускаться ниже границы промерзания. Для прочих грунтов, соотношение видимой части столба и подземной рассчитывается как 2:1. К примеру, при 2-х метровом заборе, его следует углублять в землю на 1 метр. Следовательно, потребуется материал общей длиной 3 метра.

в случае пучинистых грунтов рекомендуется опускаться ниже границы промерзания

Число поперечных лаг

Количество лаг напрямую зависит от длины выбранного для них материала и способа их крепления к опорам. В нашем случае металлический профиль имеет стандартную длину труб (3 м, 5 м, 6 м). При сварке оптимальная длина лаг подбирается с учётом кратности пролётов.

При расчёте количества материала для прожилин, следует также учитывать высоту забора. Потому что для различных высот применяется различное количество рядов прожилин.

Количество и расположение прожилин в зависимости от высоты забора

Для того, чтобы забор стоял надёжно и не приносил Вам лишних забот стоит доверить эти расчёты профессионалам.

Подготовка ям для опорных столбов

Евроштакетник в конструкциях забора прекрасно гармонирует с очень многими строительно-отделочными материалами, которые могут быть представлены камнем, кирпичом, деревянными и металлическими элементами.

Способы установки опорных столбов

Глубина, размеры и расстояние между ямами под столбы, могут варьироваться в зависимости от материала и конструкционных особенностей опоры.

Чаще всего металлический штакетник монтируется на опорные конструкции, базирующиеся на столбах из профильной трубы с сечением 60х60мм или 80х80мм, при толщине стенок в 2-4мм. Установка облегченной опорной конструкции возможна, благодаря отсутствию парусности, а также низких ветровых и силовых нагрузок.

Технология подготовки ям, а также последующей установки опорных столбов, следующая:

• подготовка ям посредством бура или штыковой и совковой лопаты на глубину промерзания грунта или примерно на 1,1-1,5м;
• засыпка на дно ямы стандартной песчано-гравийной подушки;
• установка опорных столбов, выравнивание их по высоте и вертикали при помощи строительного уровня, а также последующая засыпка и уплотнение грунта.

Монтаж требуется начинать с установки угловых столбов. На слишком рыхлых или неустойчивых грунтах, целесообразно выполнять стандартное бетонирование, что сделает установленную опорную конструкцию максимально прочной и долговечной.

Необходимое для монтажа забора из металлического штакетника количество столбов должно рассчитываться исходя из расстояния между опорами в 2,0-2,5м. Делать промежуток больше или меньше нет необходимости, что обусловлено незначительным весом металлического штакетника.

Общие сведения

Монтаж 3Д забора можно осуществить как на даче, так и в частном доме. Стандартное ограждение изготавливается из сетки, соединенной с помощью сварки. Но в отличие от других изделий забор имеет необычный вид, такая ограда получается объемной.

Сетка 3D имеет выгнутую форму, это придает изделию привлекательность. Ограждения просты и напоминают кованые заборы, но при этом их стоимость гораздо меньше, а надежность всегда на высоком уровне.

Образец создания

3D сетка покрывается защитным слоем, предотвращающим появление коррозии. Состав может быть разного цвета.

Установка ограды на открытом участке

Конструкция ограждения очень проста:

1. Это опоры, вкапывающиеся в грунт.
2. Лаги, которые горизонтально крепятся к опорам. Так обеспечивается жесткость ограждения.
3. Вертикальные перегородки, которые приваривают вертикально к лагам. Нередко для этого применяется сварная сетка.

Эффект достигается за счет вогнутости линий

Конструктивные особенности и размеры забора

Теперь детальней остановимся на стандартной конструкции металлического 3Д забора. Она несложная и состоит из таких частей:

Секции из металла, которые скреплены друг с другом. Именно модульные панели можно назвать самой габаритной частью забора. В зависимости от фирмы-изготовителя, размеры модульных панелей могут отличаться. К тому же в продаже есть не только стандартные размеры. Фирмы предлагают создание проекта по индивидуальному заказу с учетом ваших личных параметров.

Опорные столбы. Без них никак не обойтись. Именно к ним приваривается секция 3d для забора. Если говорить о форме опорных столбов ограждения, то она бывает разная. Самые ходовые варианты: столб круглого и квадратного сечения. Обычно столбы делаются из металла, толщиной листа 1,5–2 мм. Благодаря этому элемент становится надежным, прочным и долговечным. А чтобы внутрь столба не проникали разного рода осадки, мусор и пыль, они оборудуются специальными заглушками

​Обратите внимание! Комплектация столбов может быть разной. Некоторые производители дополняют их особыми винтовыми опорами. К тому же в продаже можно найти модели, имеющие металлические фланцы

К тому же в продаже можно найти модели, имеющие металлические фланцы.

Фурнитура. Она нужна для надежного соединения всех элементов. Это специальный комплект, в который входят крепежные элементы. Без них монтаж 3d забора не выполнить никак нельзя. При монтаже используются следующие элементы: металлические скобы, прижимные пластины и особые хомуты из пластика. Дополнительные элементы. Если заказчик недоволен тем, что конструкция очень прозрачная, к панелям могут прикрепляться другие панели. Часто для этой цели используется поликарбонат с разной фактурой и окрасом. Иногда прибегают к профнастилу. Стоимость этих материалов невысока, поэтому сильно по бюджету такая модернизация не ударит.

Заметка! Поликарбонат выглядит красиво и обладает полупрозрачной фактурой. Он имеет и особое строение. В продаже можно найти ровные и рельефные полотна, все зависит от желания пользователей.

А какие размеры конструкций можно найти в продаже? Существуют стандартные соотношения размеров, которые мы рассмотрим.

Первый вариант ограждения

Панель или секция имеет размер 250х103 см. Размеры ячейки в таком случае могут быть 20х5 см или 10х5 см. Количество ребер – 3 шт.

Существует стандартная схема обработки конструкции. Для начала наносится цинк. Именно с оцинковкой прутья прослужат намного дольше. Ведь оцинкованная поверхность будет противостоять перед коррозией. Следующий этап обработки – нанокерамика. Она покрывается поверх слоя цинка. Она служит в качестве дополнительной защиты от коррозии и других отрицательных факторов: сохой и горячий воздух, перепады температур, ультрафиолетовые лучи.

Заключительным этапом является нанесение полимерного покрытия. Это декоративный и защитный слой, который и виден нам. Он указывает на цвет забора, а также защищает его от внешних факторов: сколов, царапин, трещин и т. д.

Второй вариант ограждения

Размер секции составляет 250х153 см, при габаритах ячеек в 20х5 и 10х5 см. Количество ребер такое же и составляет 3 шт. на секцию.

Существуют и другие характеристики, которые нужно знать каждому, перед тем как приобрести этот вид ограждений. Первый из них – диаметр прутьев. Он разнится в зависимости от конструкции и фирмы изготовителя. Оптимальные показатели сечения 4–8 мм. Выступ прутков сверху находится в диапазоне 25–27 мм. По словам специалистов, минимальная толщина прутка должна быть 3,7 мм. Это позволит забору прослужить много лет, быть надежной и прочной. Однако, есть производители, которые экономят и уменьшают толщину прутков

Потому при покупке нужно уделить этому особое внимание

Если говорить о высоте, то оптимальными показателями еврозабора 3D считается высота конструкции в 2 м. Практически все фирмы создают именно такие размеры заборов. Если нужно сделать конструкцию выше, то по индивидуальному заказу высоту можно увеличить.

Обратите внимание! Так как металл боится влаги и при прямом контакте с ней начинает ржаветь, то в целях защиты и продления эксплуатационного срока, производители наносят на поверхность несколько защитных слоев. Если при транспортировке повредить их, забор может со временем поржаветь. При обнаружении царапин, это место требуется закрасить

При обнаружении царапин, это место требуется закрасить.

Виды реек

Существуют следующие виды евроштакетника:

1. «Эконова». В отличие от своих аналогов этот вид забора имеет более низкую стоимость за счет меньшей ширины штакетин, до 100 мм, а количества ребер – до 14. Высота может варьироваться с учетом заказа ограждения и, как правило, делается в пределах 1–2 м. Рейки устанавливаются с шагом 2–10 см. Можно выполнить монтаж в шахматном порядке. Штакетник чаще всего применяется для ограды загородных домов и дач.
2. «Нова». Ширина штакетин до 120 мм при 15 ребрах дает возможность нанесения различных узоров и создания жесткой и надежной изгороди. Защитный полимерный слой составляет 20 мкм, что не допускает образования коррозии. Существует матовый и глянцевый вид покрытия. Можно устанавливать для заграждения дач или использовать для защитного ограждения при строительстве различных сооружений.
3. «Баррера» сохраняет в себе все свойства евроштакетника, но отличается особым способом окрашивания. Специальное порошковое покрытие способствует появлению защитной пленки на поверхности листа. Особые формы вершины создают большой ассортимент выбора штакетника, а изготовление в виде секций упрощает монтаж забора. Ширина 85–130 мм при размере 1,4–2,2 м позволяет устанавливать штакетник в 2 ряда без зазора. При этом профлист можно крепить ровно или полукругом на кирпичное либо металлическое основание.
4. «Лайт-М». Ширина штакетника в 75 мм с 5 ребрами позволяет придать конструкции небольшой вес. Ограждение устанавливается в один ряд с зазором 2–10 см или же используется шахматка. За счет невысокой стоимости, помимо стандартного применения для заграждения загородных домов, его также часто устанавливают в качестве временной постройки для ограждения строительных объектов.

Разновидности дизайна Перед тем как сделать забор на своей территории, также необходимо определиться с вариантом дизайна:

• «выпуклая дуга», забор устанавливается пролетами, верхушка секций по внешнему виду похожа на выпуклую дугу;
• «волна», ограждение отличается волной на каждой секции;
• «елочка», схема установки заграждения стандартная, а непосредственно штакетник в верхней части напоминает форму ели;
• «вогнутая дуга», установка производится по секциям, которые изготовлены в виде вогнутой дуги, при этом средние части штакетника самые маленькие по длине;
• «пики», верхушка изготовлена в форме пик. На каждой секции установлены 5–6 этих очертаний;
• «трапеция», секция изогнута в форме трапеции;
• «каньон», монтаж этого забора из металлического штакетника происходит по секциям, при этом каждая штакетина от начала листа делается меньше на один сантиметр и, начиная от центра, штакетины заново увеличиваются в размере;
• «пирамида», верхушка планки похожа на пирамиду;
• «лесенка», сделана из планок большей и меньшей длины, чередующихся между собой;
• «крылья», верхушка штакетника похожа на размах крыльев.

Расцветка

Составляющие этапы монтажа 3Д ограды

Пошаговая инструкция:

1. Подготовительные работы. Перед установкой 3Д изгороди производится расчистка периметра участка и ликвидация прежнего заграждения, при его наличии. Убирается любой мусор: трава, кустарники, строительные обрезки, пеньки.
2. Разметка перед монтажом. Забиваются колышки по углам земельного участка. После установки их соединяют натянутым шнуром. Отмечают места установки всех столбов.
3. Создание лунок. Садовым буром вырываются ямки под установку опор. Глубина лунок под монтаж столбов забора должна быть ниже границы промерзания грунта, а сами они делаются под прямым углом.
4. Возведение столбов. Монтируются они горизонтально (лучше ставить по уровню), и следом фиксируются в земле при помощи бетонного раствора. На наконечники опор устанавливают заглушки из пластика.
5. Внедрение секций. Металлические 3Д панели навешиваются на столбы и закрепляются скобами и хомутами П-формата или прижимистыми пластинками.

Эскиз ворот с калиткой из сетки

Помимо бетонирования, существует еще 2 вида монтажа столбов забора. Под 3Д ограждение их крепят способом забутовки или забивки. Скорость работ зависит от длины забора и выбранного формата установки опорных элементов.

Когда участок имеет просадочный грунт, столбы под 3D изгородь заменяют винтовыми сваями.

На фото ниже представлен хомут.

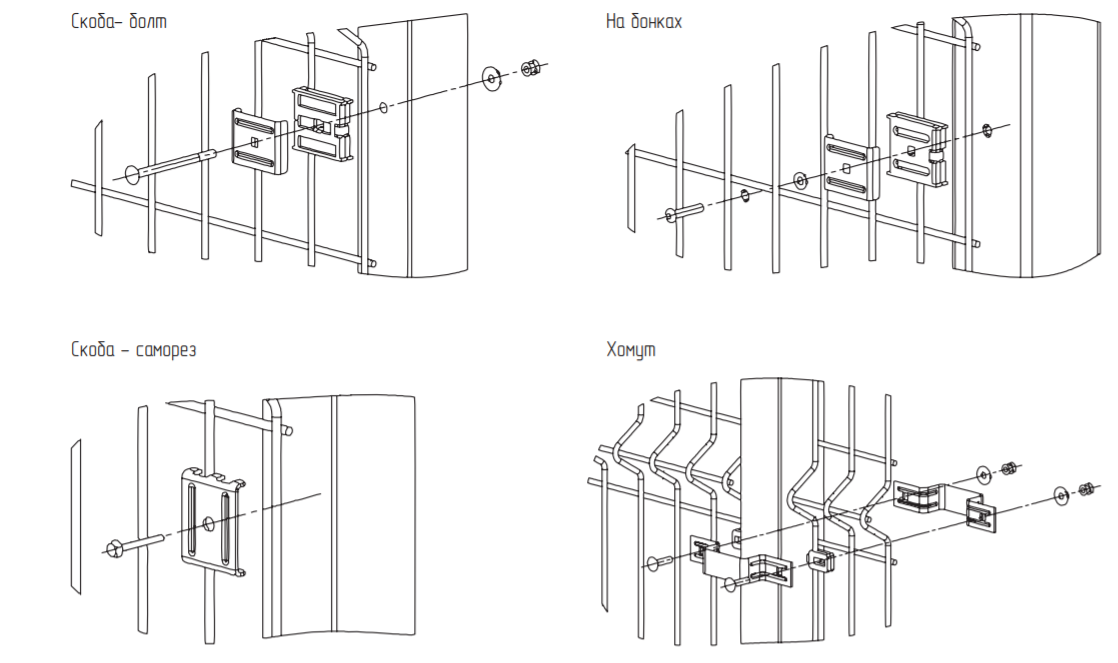

Крепление заборной панели хомутом

Что такое гиттер сетка

В переводе с английского языка Gitter означает – решётка. Это название полностью соответствует внешнему виду современного материала. В общем, этот материал является сварным фрагментом, иное название – карта, из проволоки стальной диаметром 3–5 мм, покрытой в целях защиты от коррозии специальным составом. Защитное покрытие может быть полимерным, гальваническим либо порошковым. Стандартный размер карты – 2×2,5 м с ячейкой 50×100 мм.

Прутья сетки прочно сварены точечной сваркой, поэтому такая сетка ещё получила и название сварная. Этот принцип соединения прутьев придаёт карте абсолютную прочность и долговечность. А наличие дополнительных вертикальных рёбер жёсткости даёт неизменность первоначальной формы. Кстати, из-за устройства рёбер жёсткости, карта получила название 3 D сетка.

Особенности

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Главное достоинство 3д сетки для домашнего забора – практичность. По структуре — это секционное изделие. По применению универсально. Используется для ограждения как частных владений, так и муниципальных.

Отличительные особенности 3d панели ограждений от простых заборов заключаются в некоторых характеристиках:

• срок эксплуатации до 60 лет, благодаря технологии многослойного покрытия;
• жёсткие прутья секции, которые невозможно выломать, что также гарантирует длительный срок службы;
• покрытые полимерным покрытием металлические пруты устойчивы к коррозии, готовы долго сохранять первоначальный вид;
• благодаря конструкции обеспечивается широкий обзор;
• несмотря на кажущуюся воздушность и прозрачность забор представляет серьёзное препятствие для злоумышленников;
• демократичная стоимость делает приобретение изделия доступным для желающих надёжно огородить свои участки;
• конструкция собирается быстро и легко, для сборки не требуется опыта;
• внешний вид и богатый выбор цветов ограждения позволяет вписывать его в любой ландшафтный дизайн.

Полезное Особенности и виды железной сетки для забора

Задача металлических заборов 3d — создание надёжной защиты от несанкционированного проникновения за территорию посторонних людей. Но помимо охранных функций такая ограда имеет привлекательный внешний вид. Характерная примета этих заборов — V-образные изгибы, придающие конструкции дополнительную прочность. Те же функции выполняют горизонтальные прутья. Из-за наличия подобных изгибов изделие и получило название 3D.

Покупая секции ограждения, покупатель получает в комплекте крепёжные детали, которыми забор крепится на заранее установленные столбы. Всё собирается по принципу детского конструктора.

Ценообразующий фактор — толщина прутьев ограды, от которых зависит количество затраченного сырья и прочность ограждения. Металл обрабатывается специальным антикоррозийным составом, продлевающим его эксплуатационную жизнь.

Под названием «3D-забор» подразумевается конструкция гиттер, что переводится с немецкого как «решётка». По прочности и надёжности похожа на кованные изделиям, но гораздо дешевле. Эффект объёма забору придают прутья, изогнутые V – образно. Располагаться конфигурация может вверху, внизу или посередине и именуются рёбрами жёсткости.

Толщина прутьев от 4 до 8 мм. Меньший диаметр отрицательно сказывается на прочности сооружения. Прутья пересекаются и образуют решётку с ячейками 5х20 или 5х10 см. Существуют и другие оригинальные формы ячеек: квадратные, ромбы, трапеции и т.д.

Описание и характеристики

Конструкция такого забора достаточно проста. Главный элемент – опорные столбы, вкопанные в землю. К ним горизонтально крепятся верхняя и нижняя планки, придающие жёсткость ограждению. В свою очередь, к этим планкам уже в вертикальной плоскости фиксируются прутья-перемычки, число которых, а также шаг расположения, зависят от типа 3Д-ограждения.

Стоит отметить следующие технические особенности:

• максимальная длина 3Д-панели достигает трёх метров;
• высота конструкции может бать разной, в зависимости от требований заказчика;
• секции изготавливаются из проволоки, диаметр которой находится в диапазоне 4-8 мм. Это обуславливается требованиями как к внешнему виду ограждения, так и к его прочностному и ценовому параметрам;
• общепринятый размер ячеек сетчатого 3Д-ограждения составляет 50×200 мм.

Стандартные технические характеристики не являются обязательными, они могут быть легко изменены в зависимости от конструкции забора.

Модели ограждений 3Д

Помимо стандартных металлических панельных ограждений 3D, существуют и деревянные конструкции. Объём в них достигается за счёт штакетин, расположенных на разных уровнях. Самой распространённой моделью является обычная «шахматка», состоящая из двух рядов досок, которые в определённом порядке перекрывают друг друга. Популярны секции, включающие в себя штакетник из металла, декорированный фигурной резьбой.

Где используются 3D-ограждения

Ними оформляют дачные участки и частные дома. Их ставят для ограждения территории школ, детских садов, стадионов, спортивных площадок, супермаркетов, торговых и бизнес-центров, автостоянок, парковок, промышленных, административных, муниципальных зданий и многих других.

Установка панелей ограждения

Панель ограждения необходимо монтировать в направлении ребрами жесткости от столба.

В случае, если остаток проема до крайнего столба не равен ширине панели, необходимо подрезать панель в размер при помощи ножниц по металлу. Обрезанные края панели необходимо подкрасить в нужный цвет при помощи специального штрих-корректора, во избежание возможной коррозии металла.

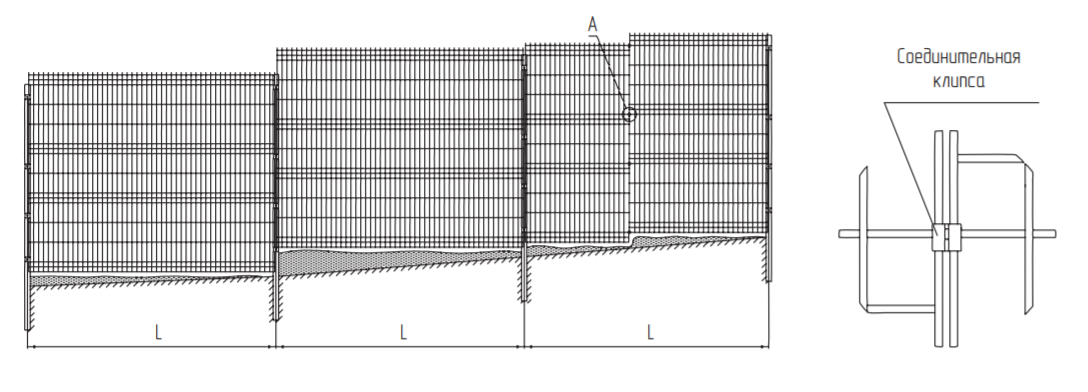

Перепад по высоте

Установка панелей ограждения в случае перепада высоты осуществляется тремя вариантами:

Вариант 1

Установить следующий столб выше предыдущего на высоту перепада (в случае если длина столба позволяет).

Вариант 2

Если длина столба не позволяет, сместить по высоте только панель.

Вариант 3

Сместить панели, крепящиеся в одном пролете, и закрепить их соединительными клипсами.

Монтаж 3Д-ограждения своими руками.

Для установки 3D-забора своими руками вам потребуются следующие инструменты и приспособления:

• рулетка;
• веревка и колышки;
• трамбовка;
• садовый бур;
• лопата;
• емкость для смешивания бетона;
• уровень;
• шуруповерт.

Технология монтажа забора из 3D-сетки включает в себя 3 этапа.

Этап 1. Подготовительные работы

Для начала необходимо определить линию прохождения будущего ограждения. Начинайте разметку от планируемого места установки ворот или от стен примыкающих к забору зданий. Так вы сможете равномерно распределить столбы на расстоянии 2,5 м друг от друга и точно подсчитать количество материалов. В итоге у вас должна получиться примерно такая схема.

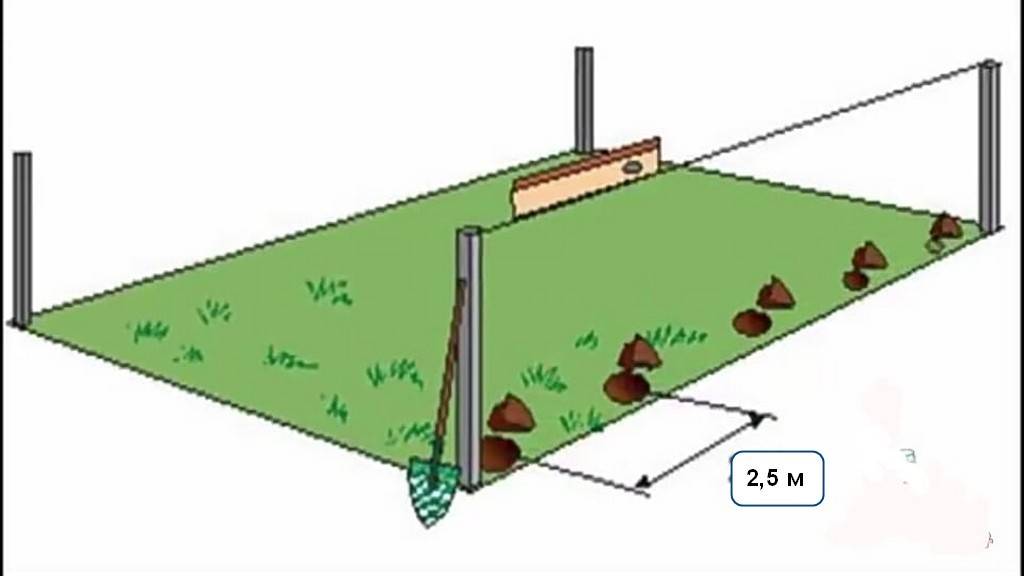

Изображение № 2: схема размещения столбов 3D-забора и ворот на участке

При разметке сразу же протягивайте веревку и в места установки столбов вбивайте колышки. Удостоверьтесь, что все сделали правильно, рассчитайте необходимое количество материалов и купите их. Кроме элементов ограждения вам потребуются щебень, песок и цемент.

Этап 2. Установка опорных столбов

Столбы монтируйте на глубине не менее 1,2 м. Схема установки 3D-забора выглядит так:

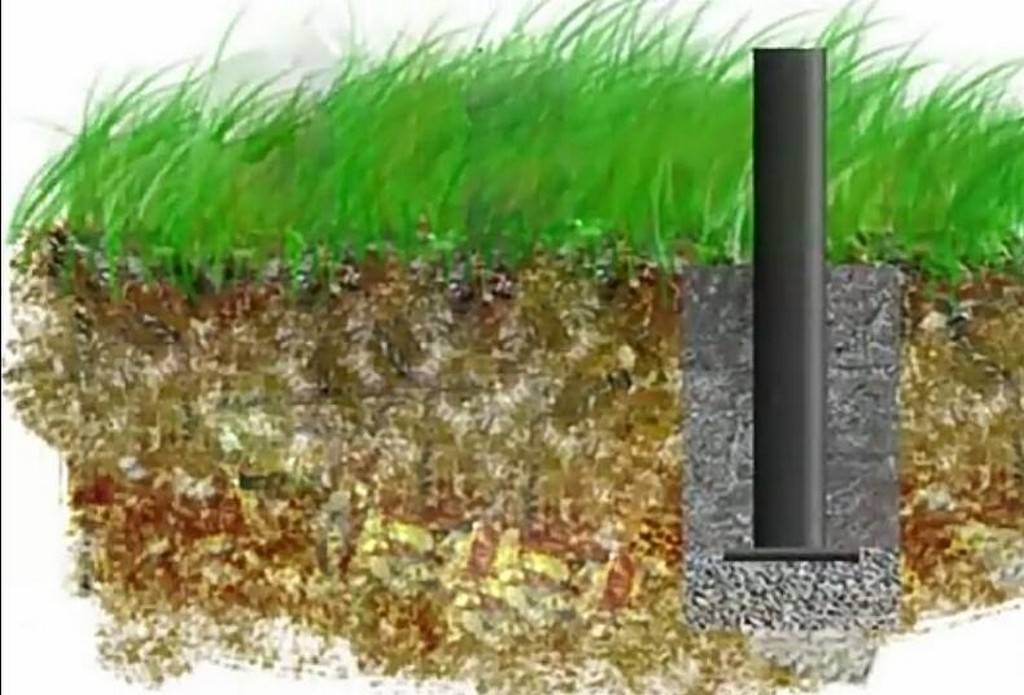

Изображение № 3: схема установки 3D-забора

Порядок работ по монтажу каждого столба.

1. В грунте проделайте отверстие глубиной 1,4 м.
2. Уложите подушку из песка и щебня (толщина — 20 см) и тщательно ее утрамбуйте.
3. Поместите столб в отверстие.
4. Зафиксируйте опору в строго вертикальном положении.
5. Залейте яму заранее подготовленным бетоном.
6. Установите на столб заглушку.

Этап 3. Установка сетки для 3D-забора

Секции легкие, поэтому к их монтажу можно приступить уже через неделю после точечного бетонирования столбов. Используйте фурнитуру и крепеж, входящие в комплект поставки. При наличии шуруповерта проблем с креплением не возникнет.

Фотография № 4: установка секций 3D-забора
