Запор для металлических и деревянных ворот — фото

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запор Источник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на ворота Источник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калитку Источник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Как и чем закрывать калитку?

Любая дверь должна быть оборудована устройством, которое могло бы удерживать ее как в закрытом, так и в открытом положении. Фиксация предполагает применение самых различных устройств.

Самое простое из них – дверной крючок. Но это не самый лучший запор для калитки, ведь его подвесная установка очень неудобна.

Преимущества установки щеколды

Щеколда на калитку – очень нужная и практичная вещь.

Ее главными плюсами являются:

• Простота в использовании и надежность. Отмычкой ее открыть невозможно, также проблематично сломать – удар распределяется по всему полотну калитки. Только применяя «болгарку», можно такой засов обрезать. Но для вора это абсолютно не приемлемо. Во-первых, работает машина очень шумно, а во-вторых, щеколда закрывается изнутри, что само по себе является неприятным симптомом для злоумышленника и означает, что хозяева находятся дома.
• Еще одной положительной стороной является то, что во время экстремальной ситуации ее легко и быстро можно открыть. Этот фактор во время пожара может оказаться очень важным. Такой засов, в отличие от замка, который под действием высокой температуры может заклинить, не подведет.

Как изготавливается засов?

Для того чтобы своими руками изготовить засов, необходим набор следующих материалов и инструментов:

1. Щеколды.
2. Бруски деревянные.
3. Швеллеры.
4. Дрель.
5. Болты и гвозди.
6. Сварочный аппарат.
7. Крепкая веревка.

Все перечисленные элементы наверняка найдутся у любого хозяина. Как правило, засов на калитке может быть накладным или врезным. Они отличаются по конструкции, но действуют примерно одинаково.

Как установить запор на калитку с веревкой и щеколдой?

Чтобы установить такой засов, необходима щеколда, оборудованная фиксатором с одной стороны. Ее закрепляют под углом 40 градусов.

Потом протягивают своими руками сквозь направляющие кольца прочный шнур, окончание которого размещают в доступном месте.

Конец этого шнура нужно будет дергать для того, чтобы калитка открылась.

Этот метод установки запора на калитку является удобным только для хозяев, у посетителей могут возникать определенные проблемы.

Как установить запор со щеколдой и балкой?

Такой засов является отличным способом для установки на металлическую калитку. В нем есть один нюанс: брусок, который вращается на круглой панели, открывается изнутри ручкой. Хотя сложно даже предположить, что она способна вращаться.

Различные виды ворот

У людей, которые построили частный дом или дачу, часто возникает вопрос — какие виды ворот выбрать? Уже давно прошли те времена, когда выбора не было, и все довольствовались обычными распашными конструкциями. Сегодня выбор достаточно велик, поэтому уже сложнее определиться, какой именно вариант установить. Но главное — чтобы ворота были удобными и надежно запирали двор.

Но какой бы вариант ворот не был выбран, всегда нужно учитывать, что бывают ситуации, когда на участок надо въехать не только легковому, но и грузовому автомобилю. Проем должен быть достаточно широк для этого. Если игнорировать эту деталь, то могут возникнуть излишние сложности, если вы вдруг решите строить или перестраивать что-то на своем участке.

Если монтируется роллетный механизм, то и высота должна быть достаточной для въезда грузового автомобиля.

Автоматизированные системы

Большую популярность набирают современные системы запорных механизмов. Для того чтобы их открыть в некоторых случаях нет необходимости выходить из машины, все происходит в автоматическом режиме. Среди них можно отметить основные группы:

• электромагнитные;
• электромеханические.

Первый вариант запорных механизмов можно часто наблюдать на подъездах, где есть домофоны. Принцип функционирования такого прибора заключается в наличии электромагнита. Если на него подается напряжение, то он надежно фиксирует створку в закрытом состоянии, когда подносится специальный магнитный ключ-карта или используется код доступа, тогда питание на некоторое время отключается и есть возможность войти. Электромеханические замки по внешнему виду отличаются от обычных несколько большими габаритами. Объясняется это наличием сервопривода. Двигатель приводит в действие ригель, который открывает и закрывает дверь. Управлять таким замком можно через специальное приложение, через кодовую панель или ключом.

Производители и компании, которые занимаются установкой охранного оборудования, могут предложить своим клиентам управление такими замками посредством сканера отпечатка пальца. Срабатывает такой сканер только на заранее заданный отпечаток. Чаще всего система питается от 12 вольт, поэтому не придется переживать о безопасности пользователей. Популярными остаются механические засовы с применением кодовых панелей. Такие засовы имеют высокую надежность до того момента, пока часто используемые клавиши не начинают западать. Поэтому рекомендуется время от времени менять пароль засова. Всегда есть возможность собрать свою конструкцию.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот

Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот

Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы

В крайнем случае, обратитесь за помощью к компетентному инженеру

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

• начертите чертеж будущих ворот с нанесением всех размеров;
• вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
• все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
• сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
• уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
• сваркой прихватываем все элементы, зачищаем все швы;
• на каждый угол рамы ворот надо приварить обрезки уголка;
• аналогично варим вторую раму;
• примеряем готовую конструкцию в проем и подгоняем по размерам;
• теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

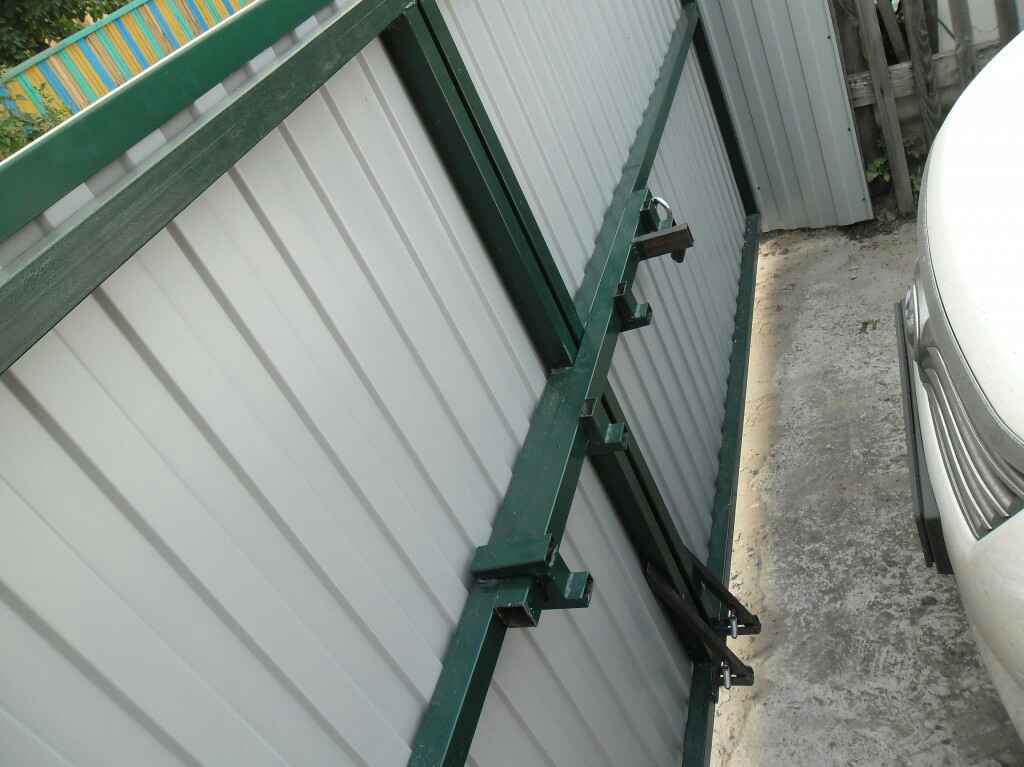

Засов на ворота типа шлагбаум

Как сделать такой механизм? Совершенно несложно. На гаражные ворота он подходит больше всего.

Здесь лучше использовать толстую стальную пластину длиной не менее 0,6 м. В одном конце проделывают дырку, через которую подвижный элемент закрепляется на воротах в 20 сантиметрах от края. Если требуется закрывать его на замок, то с противоположной стороны делают отгиб под прямым углом с отверстием под скобу.

Фиксаторы изготавливают из 2 фрагментов уголка (по 100 мм каждый) – прорезь под засов протачивают болгаркой. Далее их приваривают к воротам. Засов закрывают и отмечают место установки второго уха под скобу замка. Затем эту деталь также закрепляют на створке.

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

• Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
• Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
• Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Виды моделей

1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Винтовые запоры

Винтовое приспособление для запирания

Запорные механизмы винтового типа устанавливают с наружной стороны. Их устройство тоже достаточно простое при использовании. Состоит из стержня с резьбой и ключевой основы. Эта основа имеет особую выемку и небольшого размера шпиль. Особый ключ приводит в движение затворную систему. Винтовой замок достаточно легко собрать самому, правда, сложность такого механизма заключается в другом: в калиточном проёме часто нет достаточного места для размещения выемки с резьбой, куда вкручивается сам стержень. Но такой запор несложно взломать при подборе похожего ключа.

Запоры для распашных ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

Видео описание

Идея для самостоятельного изготовления засова показана в этом видео:

Когда в дверную створку будет закручен болт, его часть будет выступать снаружи ворот

Важно спилить выступающий край. Это необходимо по двум причинам

Во-первых, тогда наружная поверхность будет ровной, при желании её легко покрасить. Во-вторых, сточенный болт невозможно выкрутить снаружи, а значит, невозможно вскрыть защитную конструкцию.

По аналогичной технике можно изготовить щеколду в виде шлагбаума. Планка должна состоять из двух половин, чтобы защитная щеколда обеспечивала двойную защиту ворот.

Откатные ворота: задвижки и защёлки

Если на участке установлены откатные ворота, то необходимо знать, как сделать задвижку на ворота своими руками. Преимущество таких ворот в том, что с ними отлично сочетаются другие виды замков. Например, засов-фиксатор – весьма эффективная конструкция, которая не позволяет воротам открываться снаружи. Для изготовления потребуются старые запчасти от отечественного автомобиля. Но даже если их нет, можно использовать подручные детали.
