Ворота гаражные подъемно поворотные: описание и изготовление

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Секционные ворота типы

Ворота секционного типа имеют полотно, состоящее из отдельных элементов — секций. Элементы скреплены между собой подвижным шарнирным соединением. Такое крепление позволяет полотну сохранять гибкость.

Гибкое полотно — главная конструктивная особенность секционных ворот; при открывании ворот полотно движется вверх по направляющим к потолку, где укладывается на специальную конструкцию, освобождая проем. Свернутое полотно занимает совсем немного места; при такой системе открывания и закрывания не требуется свободного пространства ни перед воротами, ни внутри гаража; практически нет ограничений по размерам помещения и форме проема. Благодаря использованию специальных мягких роликов обеспечивается бесшумная работа механизма. Секционные ворота не могут быть заблокированы снегом или грунтом.

Чаще всего секции ворот представляют собой отдельные сэндвич-панели из алюминиевого или стального листа с заполнением из вспененного полиуретана. Такие панели отличаются высокой прочностью и обеспечивают хороший уровень тепло- и звукоизоляции. Ворота секционного типа по праву считаются одними из самых теплых и защищенных от ветра и пыли. Помимо стальных и алюминиевых панелей в каталогах производителей можно встретить эксклюзивные панели с обшивкой из натуральной древесины. Многообразие оттенков и разновидностей отделки секционных ворот позволяет подобрать подходящее решение для зданий, выполненных в любом архитектурном стиле.

Современные производители предлагают поистине огромный выбор средств автоматизации и управления для ворот секционного типа. Возможности электрических приводов позволяют управлять воротами полностью автоматически, с помощью пультов дистанционного управления, пластиковых карт и кодов. Специальные средства позволяют дополнительно защитить ворота от взлома.

Преимущества секционного типа:

• хорошо утеплены и защищены от ветра
• практически не имеют ограничений по размерам
• огромное разнообразие отделки
• безопасность
• широкие возможности автоматизации

Недостатки:

Виды подъёмных ворот

Слева — поворотные, справа — секционные подъёмные ворота

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Схема устройства подъёмно-секционных ворот

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

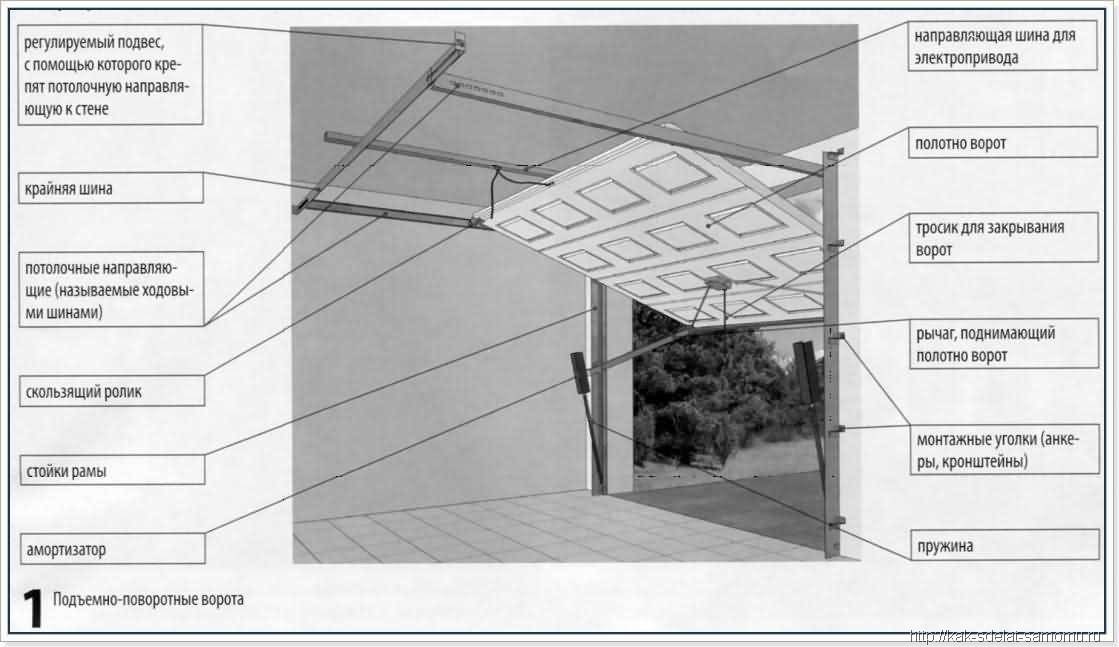

Схема устройства подъёмно-поворотных ворот

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Дополнительные опции

Это еще не все возможности разнообразить конструкцию или ее внешний вид.  Они качаются внешнего вида, повышения удобства эксплуатации ворот.

Еще при выборе надо обратить внимание на тип профиля

Остекление и вентиляционные решетки

Секционные гаражные ворота могут быть с окошками. Их располагают обычно в верхней трети створки, хотя можно и посередине и где-нибудь в другом месте. Если в гараже вы проводите много времени днем, имеет смысл заказать остекление большой площади, чтобы света было достаточно. Это позволит сэкономить на счетах ха электричество — в дневное время можно не использовать электрический свет.

Остекление может занимать небольшую площадь, а может быть на все плотно

В секции вставляется специальный профиль для закрепления листов прозрачного полиуретана или акрила. Акрил более дешев, но он быстро меняет цвет, теряет прозрачность. Так что это — не вариант. Дольше проживет листовой поликарбонат — он долго не мутнеет, но стоит дороже.

Решая, надо вам остекление или нет, примите во внимание воздействие солнечного света на краску — скорее всего, краска на авто будет выцветать. Проблема вентиляции решается легко

Проблема вентиляции решается легко

С вентрешетками решить все просто. В гараже должна быть вентиляция. Если при строительстве, сделали отдушины для поступления/удаления воздуха в стенах, дополнительные вентиляционные решетки ни к чему. Если про вентиляцию забыли, проще установить решетки в полотне двери (но вряд ли дешевле), чем делать дырки в стенах.

Встроенная калитка (дверь)

Поднимать секционные ворота каждый раз как требуется зайти/выйти из гаража, очень неудобно. Хорошо, если есть  двери где-то сбоку. Если нет, можно сделать калитку в плоскости полотна. Но стоит знать, что это сильно повлияет на стоимость: система сложная и дорогостоящая.

Двери в плоскости секционных ворот — удобно но дорого

Калитка может быть с порогом и без. Второй вариант более удобен: можно выкатить велосипед, садовую технику, не открывая ворот. Но предлагается он далеко не всегда и не всеми производителями.

Средства безопасности и автоматики

При установке автоматического привода в комплекте идет обычно один (иногда — два) пульта управления/брелка). Если вам нужны дополнительные, их можно заказать.

Автоматические секционные гаражные ворота имеют массу достоинств, но и недостатков у них немало и основной — их работоспособность зависит от наличия электропитания. Чтобы избавиться от этой проблемы, можно поставить аккумуляторную батарею или установить систему ручной разблокировки (описана выше).

Для повышения безопасности ставят датчики движения

Еще один момент: автоматические ворота несут в себе потенциальную угрозу. Чаще всего страдают животные и дети, иногда достается пожилым людям. Повысить безопасность можно установив фотоэлементы.  Если в зоне их видимости появится движущийся объект, они отключат питание и движение полотна прекратиться.

Еще одна возможность  — установить сигнальную лампу. Она включается и подает световые сигналы все время, пока работает электропривод.

Блок ручного подъема ворот

Если на большие секционные ворота для гаража не поставить электропривод, при открывании и закрывании приходится прилагать серьезные усилия. Чтобы усилия были меньше, ставят блок ручного подъема ворот (обычно — цепной редуктор).

Блок ручного подъема ворот облегчит работу при отсутствии электричества

Рекомендуется к установке на полотно высотой более 2 метров, максимальная площадь — 15 кв. м.

Подъемные секционные ворота: разновидности

Несмотря на узкую направленность, данные изделия имеют достаточно много разновидностей – классифицировать их можно по четырем признакам:

По назначению, их можно разделить на промышленные и гаражные секционные ворота. В чем между ними разница, думаю объяснять, не следует – в первую очередь она заключена в габаритах. Кроме того, промышленные секционные ворота зачастую имеют панорамное остекление и изготавливаются с куда большей надежностью – они защищены от порыва тросов, поломки пружин и тому подобных вещей. Вы только подумайте, что может случиться, если произойдет обрыв того же троса – такая махина рухнет и может нанести много непоправимых бед.
По виду уравновешивающего механизма. Классическим считается торсионный механизм (пружина скручивания), который располагается сверху направляющих – он хорош в тех ситуациях, когда над проемом имеется много свободного места. Когда такое место отсутствует или его слишком мало, целесообразнее использовать механизм уравновешивания с растяжными пружинами – они располагаются сбоку вертикальных направляющих.
 По типу подъема. Здесь можно выделить целых восемь разновидностей, которые можно объединить в три группы, отличающиеся друг от друга наклоном горизонтальных направляющих и местом положения подъемного барабана. Это ворота с низким, стандартным и высоким подъемом. Ворота с низким подъемом могут иметь переднее или заднее расположение барабана. Если говорить о стандартном подъеме, то здесь можно выделить стандартные прямые и стандартные наклонные ворота. Ну а если вести речь о воротах с высоким подъемом, то тут можно выделить целых четыре разновидности – две из них обусловлены расположением барабана (сверху или снизу), а две другие наклоном и положением барабана. Спросите, какие из них можно назвать секционные ворота для гаража? Как правило, гараж имеет низко посаженные перекрытия и для него больше подходят либо ворота со стандартным подъемом, либо с низким.

 По типу управления. Здесь все просто – те, кто жадничает, поднимает ворота вручную, что не так уж и легко, а те, кто понимает толк в жизни, оборудуют ворота автоматикой и открывают их с помощью пульта дистанционного управления. Автоматические секционные ворота куда привлекательнее в эксплуатации, чем ручные.

Подъемные секционные ворота разновидности фото

Отдельно можно выделить еще несколько видов секционных ворот – в принципе, это нюансы, но знать о них нужно. Во-первых, это секционные ворота с калиткой – здесь без , так как переоценить их удобство просто невозможно. И во-вторых, это ворота скрытой установки – это дополненные специальным комплектом стандартные изделия, позволяющие смонтировать ворота без привязки к существующему потолку. Этот дополнительный комплект выполняет функцию и заплечников и притолоки.

Чем откатные ворота из профлиста лучше распашных

Если кратко, то откатные ворота:

• легче автоматизировать;
• надежнее фиксируются в открытом или закрытом положении;
• подходят для широких въездов;
• компактнее;
• сложнее заблокировать снежными заносами;
• прочее и надежнее;
• устойчивее ко взлому.

А теперь — отдельно о каждом преимуществе.

Раздвижные ворота из металлопрофиля открываются, сдвигаясь вбок по направляющей. Поэтому их автоматизация сводится к установке сравнительно простого и очень надежного механизма с зубчатой передачей. Для сравнения, автоматика для распашных ворот ставится на обе створки, и должна быть достаточно мощной, чтобы противостоять ветровой нагрузке. Кроме того, бюджетные модели не рассчитаны на установку на стандартные для нас широкие кирпичные столбы.

Теперь насчет фиксации. В закрытом состоянии на месте откатные ворота из профиля удерживают: две роликовые каретки и верхние ролики с одной стороны, нижний и верхний улавливатель с другой. Эти элементы делаются из толстой стали 3–4 мм и привариваются сплошным швом к опорным столбам и закладной в фундаменте. В открытом положении ворота просто полностью сдвигаются за стену. Поэтому они легко выдерживают штормовые ветра и никогда не закроются в самый неподходящий момент.

Двигающаяся по направляющей створка, удерживаемая в двух точках роликовыми каретками, может быть 4, 5, 6 и более метров в ширину. А откатные ворота на рельсах способны и вовсе перекрыть проезды в несколько полос. Стандарт для распашных ворот — примерно 2 метра створка и 4 метра проезд. На укрепленные петли и усиленные опоры можно повесить створки 2,5 метра, но не более.

Из-за все того же открытия вбок, сдвижные ворота из профнастила практически не занимают места. Для их работы нужна только узкая полоска вдоль забора, что не проблема даже в условиях плотной городской застройки и засаженного растениями палисадника.

По этой же причине открытие и закрытие таких ворот сложнее заблокировать зимой. Во-первых, в зависимости от направления ветра, участок под забором и вовсе может быть свободен от снега, даже если вокруг сугробы. Во-вторых, очистка полосы в 100 мм для движения направляющей и всего проезда для открытия распашных ворот — это принципиально разная по затраченным усилиям работа.

Наконец, одно полотно на мощном каркасе выдерживает значительно большую нагрузку, чем соединенные замком и запорами отдельные створки. Откатные ворота с профлистом в принципе не могут «разболтаться» со временем, что часто случается с распашными при сильных ветрах.

Наконец, каким бы ни был запор на откатных воротах, он всегда на участке: либо створку удерживает двигатель автоматики, либо специальный замок с ригелем в форме крюка, который спрятан за опорным столбом. Конечно, любой замок можно взломать, но в случае с откатными воротами сделать это сложнее.

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

• многообразие типов монтажа;
• широкая цветовая палитра дверей, коробок, фурнитуры;
• возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

• комплект вставок «рассвет»;
• вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

ворота
Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

Сборка

Сборка гаражных подъемных ворот должна проходить строго по составленным или найденным в интернете чертежам. Большинство людей просто пользуются уже готовыми схемами, так как на вычисление уходит много времени, но даже это не даст полной гарантии того, что расчеты были сделаны верно.

Первое действие – сбор коробки из брусков. Их необходимо соединить при помощи пластин из металла или угольников. Коробка должна получиться такой, чтобы по размерам подходила под проем.

Монтаж полотна

Купленное или собранное полотно должно устанавливаться в обшитую щитом или металлом раму. Уголок является основной механизма: в одной полке сверлятся отверстия, которые будут фиксироваться с продольными стойками. Далее – три отверстия в нижней полке, которая будет крепить пружинной кронштейн. После еще в одной полке делается три отверстия для закрепления. Соединение кронштейна и пружины делается специальной регулировочной пластиной из железа.

Это позволяет сделать из одной стороны кольцо, другая же должна иметь резьбу. Далее берется уголок с отверстием под шарнирный узел, который приваривается к раме в точке между отверстием для рычага и нижним ребром. Осталось скрепить пластину и торец рычага, что позволит регулировать положение ворот. Теперь можно переходить к изготовлению рельс, согласно расчетам из чертежей.

Также можно смастерить самодельные подъемные ворота для гаража по видео, которые находятся в свободном доступе в большом количестве.

Точки крепления

Чертежи и описание процедуры установки

Установка секционных гаражных ворот осуществляется поэтапно:

1. Коробка собирается буквой «П» из трех брусьев, после чего закрепляется в полу железобетоном.
2. Устанавливается верхний кронштейн под потолком так, чтобы он свободно перемещался.
3. Изготавливаются створки.
4. Конструируются рельсы, местоположение выбирается в зависимости от особенностей помещения.
5. Предварительный монтаж створки для обозначения мест фиксации.
6. Укрепление шарниров.
7. Монтаж противовесов, пружин на кронштейн.
8. Установка накладок из стали.
9. Скрытие стыков цементным раствором.
10. Монтаж замка.

Основные узлы конструкции

Что влияет на размеры гаражного проема

Принято считать, что стандартные размеры гаражных ворот следующие:

• минимальная ширина гаражных ворот – 2200 мм;
• максимальная ширина – 3000 мм;
• высота проема – 2000 мм.

Но данный расчет сильно усреднен, он принимается за норму для легкового автомобиля средних габаритов, при том, что въезжать он будет с прямой дороги, а не из-за угла, а также, с учетом установки ворот обычной распашной конструкции.

Совет! Существенно сэкономить на покупке самих ворот поможет строительство проема под них стандартного размера. В противном случае, придется заказывать индивидуальное изготовление полотен ворот – а это намного увеличивает их итоговую стоимость.

Чтобы не промахнуться с расчетами, рекомендуется не принимать средние значения, а действовать в конкретной ситуации по-разному. То есть, на стадии проектирования самого гаража нужно учесть несколько факторов:

1. Тип автомобиля. Как правило, хозяин просто замеряет свое авто и прибавляет с каждой стороны от него по 20-30 см, чтобы не повредить при заезде зеркала и бамперы. Однако это не совсем правильно, ведь машину можно очень легко и быстро поменять, тогда как гараж – строение капитальное, его не перенесешь, а расширить проем будет достаточно затратно. В этом же пункте стоит учесть и количество предполагаемых машин в гараже, ведь нередко в одном строении находится сразу два автомобиля. Если гараж строится для мотоцикла, считается, что 180 см в ширину для проема будет вполне достаточно.
2. Угол заезда играет тоже не последнюю роль в определении ширины проема. Так, чем круче поворот, из-за которого автомобиль должен войти в гараж, тем шире должен быть проем в стене. То есть, внутри помещения тоже должно оставаться пространство для маневра, ведь на извилистую дорогу нужно еще как-то выехать задним ходом, не повредив при этом машину. Здесь же учитывается, что, например, распашные створки будут препятствовать обзору, создавая дополнительные трудности при маневре. Уже всего делают ворота того гаража, в который ведет въезд с ровной прямой дороги – здесь достаточно 2200 мм для легкового авто.
3. Производитель самих воротных полотен, а также, рам тоже немаловажен. В зависимости от страны и политики компании стандартный размерный ряд ворот может существенно варьироваться. Поэтому тем, кто уже определился с производителем ворот для своего гаража, рекомендуется изучить модельный ряд и выяснить, какие размеры проема предпочтительны.
4. Тип ворот и механизма открываниязакрывания полотен тоже играет свою роль в расчете оптимального проема. Ведь каждая из современных конструкций имеет собственную систему открывания. Так, для одних моделей нужно свободное пространство под потолком гаража, для других – место для отката полотна или для распахивания створок. Габарит самого механизма тоже может быть существенным, особенно, если предполагается ручное управление сворками ворот.
5. Конструктивные особенности строения под гараж так же важны. Часто автомобили хранят в подвале дома, или гараж является пристройкой, расположенной под одной крышей с домом. Владельцам двух машин необходимо решить вопрос о том, будет ли это один проем, или для каждого из авто предполагаются отдельные ворота. Принято считать, что для двух легковых авто будет достаточно гаражных ворот шириной от 4 до 5 метров. То же можно сказать и о наличии калитки – чтобы войти в гараж или выйти из него не всегда целесообразно открывать всю створку, решением может стать небольшая калитка в полотне ворот.

Важно! Следует учитывать, что проем под ворота будет существенно сужен рамами, и этот размер напрямую зависит от выбранной конструкции и материала полотен

Преимущества и недостатки

Подъемные конструкции для гаража имеют как плюсы, так и минусы примерно в равном количестве.

Говоря о достоинствах, стоит отметить следующие характеристики:

• Компактный размер. Само полотно не требует дополнительного места для открывания перед гаражом, в отличие от распашных ворот, например. Дополнительное пространство необходимо под потолком, но и там оно небольшое. Как правило, зазор, отводимый для полотна, не превышает 20 см.
• Простая сборка. Собрать конструкцию, а не монтировать ее, без проблем может любой новичок. Для непосредственно монтажа нужно обладать определенными навыками и опытом.
• Возможность оснастить ворота дистанционным управлением. Речь идет как об открывании с помощью мобильного пульта, так и об управлении кнопкой или пультом, вмонтированным в стену.

• Простота управления. Открывать и закрывать вертикальные ворота намного проще, чем горизонтальные конструкции. Это достигается, благодаря использованию специального механизма, состоящего из пружин и рычагов.
• Бесшумность. Во время подъема или опускания правильно смонтированное устройство не издает посторонних звуков.
• Высокая степень защиты. Некоторые разновидности ворот характеризуются тем, что их практически невозможно взломать. Единственный способ попасть в такой гараж с улицы – прорезать полотно.

• Длительный срок эксплуатации. Если ворота не самодельные, а заводской сборки, то производители, как правило, дают на них десятилетнюю гарантию бесперебойной службы.
• Легкость ухода. Материал, используемый при изготовлении самого створчатого полотна, обрабатывается специальными составами, которые надежно защищают его от коррозии и прочих неблагоприятных факторов. Таким образом, все, что потребуется – время от времени смазывать механизмы, чтобы сделать их ход более плавным.
• Вариативность использования. Можно использовать подъемную конструкцию и как уличную, и как внутридворовую. Также она подойдет для установки и в одинарных, и в двойных гаражах.

Недостатки не столь многочисленны, однако, имеются и они.

Стоит принять во внимание следующие важные характеристики:

• Ограниченность формы. Жалюзийные гаражные ворота могут быть установлены только в проемы прямоугольной или квадратной формы. Это обусловлено особенностями работы подъемного устройства.
• Невозможность ремонта полотна. Если речь идет о случаях, когда створка ворот исполнена как единое полотно, а не секционное, то починить какой-то его отдельный участок при поломке не выйдет. Нужно будет покупать новое монолитное полотно, заменяя весь вариант. Данная особенность не распространяется на механизм, отвечающий за подъемный процесс – его починить можно.
• Сложность монтажа. Как было сказано выше, сама установка требует определенных знаний и лучше доверить ее профессионалам.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Комплектующие для подъемных ворот

Чтобы изготовить подъемно-поворотные гаражные ворота своими руками, вам понадобятся:

• прямоугольный стальной профиль с поперечными ребрами жесткости;
• металлические штыри;
• металлический уголок;
• листовой металл или другие материалы по вашему желанию (для обшивки полотна ворот);
• утеплитель полотна ворот (при необходимости);
• кронштейн швеллерный;
• пружины;
• стальной прут;
• замки и дверная ручка;
• ограничительные устройства, которые предотвратят возможные защемления (по желанию).

Основа конструкции ворот — жесткая рама, установленная в гаражный проем. Не стоит экономить на материалах, из которых она будет изготовлена. От качества ее исполнения будет зависеть срок службы ваших ворот. Раму обычно изготавливают из прямоугольного стального профиля с поперечными ребрами жесткости.

Для изготовления полотна гаражных ворот своими руками отлично подойдут металлические уголки. Из них варится рама, в которой желательно предусмотреть ребра жесткости. Раму можно обшить материалами по вашему желанию, при необходимости допустимо использовать утеплитель.

Комплектующие для изготовления подъемного механизма для гаражных ворот используют самые простые, однако можно использовать и готовый подъемно-рычажковый механизм.

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки
