Короб на крышу автомобиля

Багажные устройства и их разновидности

Как правило багажники представляют собой конструкцию, состоящую из двух дугообразных элементов, закрепляющихся на крыше авто специальными упорами и адаптерами (китами), позволяющими приспособить эти опоры к особенностям автомобилей различного типа. Этот вариант подходит и для Фокуса.

В настоящее время в продаже можно встретить следующие виды багажных приспособлений:

  • устанавливаемые на рейлинги на крыше машины;
  • монтирующиеся на крышу гладкого типа, не оборудованную специальными местами для крепежа;
  • устанавливающиеся на интегрированные рейлинги, которые не имеют просвета между ними и крышей).
  • закрепляющиеся на крышу аналогичного типа, но имеющую специальные места для установки, предусмотренные производителем. Отметим, что почти все иномарки сегодня выпускаются оснащенные специальными «лючками» на крыше ;

Помимо вышеуказанного разделения, устройства для перевозки багажа на крыше авто могут делиться также на:

  • Универсальные, которые подходят автомобилям различного вида и марки
  • Оригинальные, предназначенные для использования на авто конкретной модели и марки.

С этим можно не соглашаться, но ясно одно: багажник на крыше авто – это не только удобное и эргономичное приспособление, позволяющее сделать его более функциональным, но и превосходный способ подчеркнуть практичность и респектабельность его хозяина.

https://youtube.com/watch?v=aarHn5-O6lI

Инструменты и материалы для изготовления поперечин на крышу

Сделать поперечины на рейлинги своими руками не составит никакого труда. Для их изготовления необходимо учесть особенности каждого автомобиля, а также индивидуальные пожелания автолюбителя. Главный «плюс» создания креплений своими руками — это цена, так как купленные поперечины будут стоить в несколько раз дороже.


Двойной багажник на рейлингахДля создания поперечин на рейлинги нам понадобится:

  • металлический профиль;
  • болгарка, дрель, сварка;
  • фиксационный материал (болты, гайки, шайбы);
  • монтажная пена;
  • термоусадка;
  • строительный фен;
  • краска, кисточка.

Обычно перекладины на крышу для установки багажника представляют собой две параллельные прямые, которые фиксируются на рейлингах. Во время их изготовления нужно учитывать форму крыши, а также ее ширину. Материалом для них может послужить металлический профиль, выполненный из легкосплавных материалов, или квадратная труба (толщина металла — до 3 мм).


Ремень для стяжки груза

Фиксация груза выполняется посредством:

  • ремневых креплений (если груз перевозится непосредственно на поперечинах);
  • сетки (если применяется корзина);
  • опорных или прижимных фиксаторов (для перевозки лыж, сноубордов, велосипедов).

Также во время установки и снятия поперечин необходимо предусмотреть прорезиненые прокладки для предотвращения повреждений лакокрасочного покрытия кузова автомобиля. Ниже рассмотрим несколько вариантов создания поперечин своими руками.

Процесс сборки

  • Раскраиваем ткань и сшиваем в единый фрагмент
  • Чтобы придать материалу прочности, все элементы лучше сшивать леской
  • Чтобы выгрузка вещей была более безопасной, все затяжки лучше делать по бокам
  • Чтобы конструкция была более жесткой в чехол желательно поместить пластину

В переднюю часть багажника можно установить дополнительную опцию в виде подсветки, и при включении света в ночное время, он будет освещен, и на спусках и подъёмах впереди идущий автомобиль, заранее будет знать о вашем приближении.

Но прежде чем устанавливать дополнительный , необходима установка рейлингов на Ниву Шевроле, это пара металлических дуг, которые крепятся на крышу.

Есть два типа рейлингов:

  • Продольные
  • Поперечные
  • Комбинированные

Первый вариант, как правило, идет уже в комплектации внедорожника, а вот второй устанавливается на любой тип кузова. Комбинированные уже более сложные, они включают в себя дополнительные поперечины с продольными рейками. Их отличительная черта это надежность и увеличенная грузоподъёмность

При выборе следует обратить внимание на инструкцию по эксплуатации, которая идет в комплекте, в ней должно быть указанно на какие модели их можно установить, так как рейки могут фиксироваться по-разному у различных автомобилей

Еще немаловажно то, из какого материала они будут состоять, и выбор свой лучше остановить на алюминиевых конструкциях или стальных. У металлических конструкций намного меньше срок службы, и ниже грузоподъёмность

У металлических конструкций намного меньше срок службы, и ниже грузоподъёмность.

Если имеются, какие либо сомнения в выборе, то лучше всего обратится к автодилеру и уточнить, какую модель выбрать на ваш автомобиль.

Как видите, собрать и установить бокс самостоятельно не составляет большого труда, главное определится, какой тип вам нужен, выбрать качественный материал, чтобы конструкция прослужила как можно больше. Если подойти к этому вопросу серьезно можно собрать такую конструкцию, которая не будет уступать заводским по основным характеристикам и по качеству сборке.

Очень жаль, что при покупке автомобиля, не предусмотрен багажник на крышу. Это очень удобная конструкция для перевозки всевозможных вещей: от мелких и легких, до тяжелых и габаритных, а так же сильно пахнущих. И не всегда есть возможность купить готовый самодельный или заводской багажник.

Из этой ситуации есть хороший выход. А именно, создать багажник на крышу своими руками. Такая версия предполагает экономию в семейном бюджете. Другое название самодельного багажника — экспедиционный. На нем нельзя перевозить тяжелый и крупногабаритный груз. Он предназначен для личных вещей, палаток, лыж и сноубордов, матрасов и больших зонтов, а так же, мелкой мебели. Так же, можно сделать самому популярный автобокс. Он удобен тем, что защищен от окружающей среды даже в плохую погоду и от краж. А если сделать его обтекаемой формой, то и перерасхода топлива не будет.

Тюнинг легкового автомобиля

Классическим представителем отечественной автомобильной промышленности является ВАЗ. Рассмотрим преимущества багажника на крышу ВАЗ, который изготовлен своими руками. К ним относится:

  • достаточная прочность и надежность конструкции;
  • полное соответствие заявленным требованиям автовладельца;
  • экономия денежных средств;
  • возможность его установки на аналогичные автомобили.

Подобные изделия очень популярны для жителей частных домов, владельцев дач. На крыше автомобиля можно перевезти мебель, саженцы деревьев, садовый инвентарь, легкие строительные материалы и прочий груз.

Автобоксы – 3 вида

Один автобокс на крышу авто может отличаться от другого своей длиной и размерами.

Читать дальше: Подушка двигателя фольксваген поло

Он может быть:

• коротким – длина не больше чем 1/3 длины крыши машины; • средним – длина чуть больше 1/2 крыши; • длинным – автобокс по размеру соответствует длине крыши или даже бывает больше.

Прежде всего нужно определиться, какой вид багажника вам подходит больше всего. Исходя из этого, выбирайте материалы и способ изготовления. Для крепления автобоксов часто применяется водосточная канавка, знакомая многим нашим автовладельцам. На канавку, благодаря зажимам и болтам, крепится обычный багажник. Если использовать рейлинги, то вы можете установить автобоксы даже больших размеров. Если крыша гладкая, предусматриваются специальные крепления.

Разновидности багажников

Грузовой отсек на верху авто, как правило, используется редко: багажник для велосипеда, например, может потребоваться несколько раз в год. Поэтому владельцы отдают предпочтение съемным конструкциям, которые легко устанавливаются при необходимости и так же просто демонтируются. Любой багажник снижает аэродинамические показатели машины, увеличивает расход топлива и может усложнить управление.

Изделия различаются по конструкции, материалу, типу монтажа и назначению. В зависимости от того, какие грузы планируется перевозить, выбирают и тип багажника. Для дальних поездок удобным будет экспедиционный, если планируется единичный перевоз канистры или колес, достаточно установить продольный или поперечный профиль.

По конструкции

Самые распространенные конструкции:

  • поперечины;
  • автобоксы;
  • экспедиционные;
  • специализированные.


Багажник для велосипеда

Специализированные багажники предназначены для перевозки конкретных предметов и имеют специальные фиксаторы, крепежи и ремни, например, для установки лодки или велосипеда. Не всегда габаритный груз можно перевозить на крыше (по правилам, выступающая часть багажника спереди не должна навивать над лобовым более чем на 20 см, груз не должен выступать сзади за общие габариты авто). Для масштабных перевозок лучше использовать фаркоп и прицеп.

Экспедиционные отсеки – это корзины с бортами, которые устанавливаются на поперечины (рейлинги) или имеют индивидуальную конструкцию и устанавливаются на крышу.

Автобоксы бывают жесткими и мягкими. Легкие закрытые отсеки изготавливаются под определенную марку, имеют оптимальные формы для нивелирования снижения аэродинамики, предусмотренный крепеж. Жесткие кофры предназначены для перевозки личных вещей.

Поперечины. Самый распространенный класс, представляют собой сварную или пвх-конструкцию в виде поперечно установленных планок. На поперечные панели можно закрепить груз, установить корзину или багажник с бортом. Универсальная конструкция подходит для транспортировки груза нестандартной формы.

Если штатно не предусмотрена установка дополнительного отсека, крепление багажника на крышу автомобиля своими руками делается самостоятельно за водосток или с помощью кронштейнов в дверные проемы.

Назначение

Для микроавтобусов используются стальные рейлинги и поперечины, которые выдерживают до 150 кг веса на две опоры. Для легковых автомобилей стандартным считается вес багажа (вместе с весом багажника) до 75 кг.

Пластиковые боксы, установленные на алюминиевые поперечины, можно нагружать до 70 кг. Если для поперечин используется легкий пластик, общая грузоподъемность не должна превышать 50 кг.

Согласно ст. 12.21 КоАП РФ груз на крыше должен быть жестко зафиксирован, не должен менять центр тяжести авто, препятствовать обзору. Если груз выступает за габариты авто спереди и сзади больше чем на 1 метр, по бокам более чем на 0,4 м, по периметру необходимо повесить габаритные огни оповещения и табличку «крупногабаритный груз».

По материалу

Грузоподъемность багажника зависит от материала изготовления: чем мягче материал, тем меньший вес на него можно установить.

Стальные корзины имеют большой вес, трудно монтируются и снимаются, но способны выдерживать 150 кг. При перегрузке или неправильном распределении груза крепеж поперечин может погнуть крышу.


Багажник на крыше

Алюминиевые поперечины – самый распространенный материал, не окисляются, легкие, выдерживают нагрузку до 75 кг. Если согнутся от большой тяжести, прогнут крышу.

Из пластика АБС. Легкие, жесткие панели используются для продольных перекладин, изделия с металлической вставкой выдерживают максимальную нагрузку. Рейлинги устанавливаются в штатные места.

Сделать багажник на рейлинги автомобиля своими руками проще, чем мастерить отдельные крепежи для установки корзины на водоотводные каналы. Потребуется 4-6 хомутов или фиксаторов, которые плотно прикрепят основу на рейлинг.

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

  • сделанные мерные параметры;
  • возможный вес рамы;
  • наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

  • сверлятся два отверстия по 8 см;
  • в них ставится шпилька;
  • деталь приваривается;
  • с нее срезается необходимое количество резьбы;
  • шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Багажник на крышу автомобиля своими руками

Чтобы сделать багажник на крышу автомобиля своими руками, необходимы определенные навыки и оборудование. Работа проходит в несколько этапов:

  • Подготовка: определение конструкции багажника на крышу авто, замеры и составление чертежа будущего изделия, закупка материалов.
  • Производство: изготовление деталей и крепежных элементов, сборка.
  • Фиксация: крепление продольных и поперечных планок, установка готового багажника или автобокса.

Основным фактором при выборе конструкции багажника является его назначение. Если есть потребность перевозить не тяжелые, но крупногабаритные грузы, то подойдет универсальный или экспедиционный вид. Для тех, кто хочет освободить место в машине от не самых часто используемых, но нужных вещей, идеальным решением будет автобокс.

Выбор материала и инструмента

При изготовлении багажника необходимо учитывать тот факт, что максимальная нагрузка на крышу не должна превышать 70 кг. Конструкция будет намного легче, если использовать для ее производства алюминиевые профили. Они отличаются легкостью, гибкостью и прочностью, что в совокупности с небольшим весом делает этот материал идеальным для достижения цели. Альтернативным решением могут быть тонкостенные профильные трубы. Они также прочны и устойчивы к коррозии, но их стоимость почти в 2 раза ниже, чем у алюминия.

Если все-таки возникнет желание сделать автобокс, лучше остановиться на мягкой конструкции, потому что изготовление кофра из стеклопластика технологически сложно и дорого. В качестве материала для мягкого бокса используют брезент или баннерную ткань, или стеклоткань с плотностью не менее 300 гр/м2.

Помимо этого, понадобятся следующие расходные материалы и инструменты:

  1. болты и хомуты;
  2. монтажная пена;
  3. болгарка по металлу;
  4. сварочный аппарат;
  5. шлифовальная машинка;
  6. грунтовка и автомобильная краска.

Подбирать краску в цвет авто не обязательно, особенно. Конструкция может выглядеть эстетично и без покраски.

поперечина

Замеры конструкции и составление чертежа

Если конструкцией машины предусмотрены рейлинги, то для изготовления поперечин достаточно просто измерить расстояние между ними. В случае их отсутствия придется сделать точные замеры длины и ширины крыши, на основании которых составляется чертеж будущей конструкции. При прорисовке 3D модели недостаточно учитывать только габариты периметра грузового отсека. Понадобятся следующие дополнительные параметры:

  • высота борта или бокса;
  • место для крепления поперечных перемычек и расстояние между ними;
  • количество креплений: если длина крыши больше 2,5 м, у конструкции должно быть 6 опор. При меньших габаритах достаточно четырех.

За основу выкройки для мягкого бокса можно взять чертежи, которые имеются в общем доступе в интернете, и адаптировать их под нужный размер. Схемы экспедиционных багажников для крыш достаточно просты, и их можно сделать самостоятельно, но проще отталкиваться от готовых решений.

Сварочные работы

Изготовление экспедиционного багажника на крышу своими руками невозможно без сварочных работ. Они проводятся в следующем порядке:

  1. сварка периметра конструкции (днище и бортик);
  2. приварка поперечных перемычек, усиливающих прочность днища конструкции. При необходимости делается решетка из профилей.
  3. фиксация вертикальных стоек бортов. Они привариваются к днищу и верхней раме багажника, объединяя их в подобие корзины;
  4. удаление наплавок из металла, получившихся в результате сварки, шлифовка мест узлов элементов конструкции с последующей грунтовкой.

Изготовление крепежей

Изготовить крепежи своими руками можно двумя способами:

  • Из хомутика для крепления глушителя любого автомобиля. Чтобы получить необходимый результат достаточно отпилить от плоской планки серединку и получится универсальный крепеж, который будет плотно прилегать к поперечинам и дугам багажника.
  • Использовать П-образные болты с резьбой. Гайки заменить на «барашков», чтобы было легче откручивать и прикручивать крепеж.

Чтобы крепежи плотнее прилегали к дугам и поперечинам конструкции, рекомендуется использовать резиновые уплотнители.

Багажник на крышу авто своими руками

Для того, чтобы изготовить своими усилиями багажник, предназначенный для крыши вашего автомобиля, вам необходимо сделать следующее:

Подбираем материал для изготовления багажника:

Для начала необходимо подобрать материал, из которого вы будете изготавливать данную конструкцию. Самым лучшим материалом будет метал, так как он прочен и надежен. Но для такого багажника необходим материал с небольшим весом, и надежными, прочными характеристиками. Самым подходящим вариантом будет сплав из алюминия, потому что этот метал легко подвергается обработке и формированию нужной формы, не подвержен коррозии, и имеет небольшой удельный вес. Также некоторые применяют профильную тонкостенную трубу для изготовления багажников.

Одним из самых экономичных материалов для изготовления багажника является листовая нержавеющая сталь. Многие используют именно ее для изготовления подобных конструкций. Но недостатком такого материала является большой вес и высокая стоимость.

После того, как вы выбрали материал, из которого будете делать багажник, важно произвести точные замеры авто. Благодаря этому, вы сможете просчитать необходимое количество материала, его вес, и приблизительную цену

Для того чтобы было проще и удобней при изготовлении, можно заранее замерять габариты авто (ширина и длина), и составить чертеж:

  • борты;
  • каркас;
  • несущая часть (панель) — дно багажника, которое служит его усилением;
  • перемычки — элементы, усиливающие багажник.

Передний борт можно сделать обтекаемым, что существенно улучшит аэродинамические свойства.

Теперь, когда определились с материалом, необходимо следовать нижеуказанной подробной инструкции:

  • Вырезаем профиль согласно заранее подготовленной схеме, используя для этого болгарку;
  • При помощи сварки изготавливаем периметр багажника. Эта деталь будет иметь прямоугольную форму;
  • Получившийся периметр следует усилить наварив на него прямые перемычки. Для более крепкого усиления можно наварить перемычки между собой, в результате чего получится решетчатое основание багажника;
  • К передку багажника следует приварить дугу из металлопрофиля, для создания более обтекаемой формы и улучшения аэродинамических свойств;
  • Далее необходимо изготовить борты конструкции. Сначала нарезаем металлические стойки длиной по 6 сантиметров. В большинстве случаев мастера делают борта съемными, поэтому борта нужно непросто вварить в каркас, а закрутить в резьбу. Что для этого нужно? Необходимо просверлить отверстия в каркасе, в которые ввариваются втулки. Эти элементы необходимы для предотвращения деформации болтов при вкручивании;
  • Далее нужно приварить стойки к верхней перекладине, которая полностью совпадает с основой, отличаясь лишь тем, что ее боковые части — правая и левая — изготавливаются немного короче. Стойки, которые расположены впереди, устанавливаются под небольшим углом для того, чтобы получившаяся конструкция выглядела не как коробка или ящик, а полностью повторяла основной контур авто;
  • После завершения сварочных работ, следующий этап — покраска и монтаж на крышу автомобиля. Перед покраской корпус нужно нанести слой грунтовки, и дать некоторое время грунтовке высохнуть, это необходимо для того, чтобы краска устойчиво держалась долгое время и не отслаивалась. Далее можно нанести слой краски, и самый лучший вариант — если это будет краска в баллончиках, так как от нее не останется потеков;
  • Крепление багажника на автомобиль. Если на крыше автомобиля предусмотрены рейлинги, то установка багажника производится на них. Эти элементы кузова способны выдержать нагрузку багажника. Если рейлингов нет, то прийдется высверливать отверстия в крыше и произвести монтаж кронштейнов, на которые затем монтируется готовая конструкция. В некоторых автомобилях предусмотрены канавки для установки багажника. Также если вы не хотите просверливать крышу вашего авто для установки кронштейнов, можно найти различные крепления, специально разработанные для таких случаев.

О чем надо помнить?

Есть ли у автобоксов минусы?

Я считаю, что нет, однако же следует иметь в виду некоторые нюансы их использования.

Большинство производителей автобоксов ограничивают скорость езды — и правильно делают. Потяжелевшая машина со смещенным кверху центром тяжести просто обязана вести себя хуже, чем ее напарница с пустой крышей.

Кроме того, у вас вырастет расход топлива — пусть и не так существенно, как с бесформенным багажником, но все же вырастет. Не стоит удивляться и появлению непривычных аэродинамических шумов, которых не было раньше. Впрочем, при грамотной установке их не должно быть: я помогу вам сделать все как надо.

Ну и, конечно же, не стоит бездумно въезжать в низенькие ворота гаража, паркинга и т.п. Последствия вас огорчат.

Как самому сделать багажник на крышу автомобиля

Для умелых автовладельцев, в собственности которых есть гараж с минимальным набором инструментов, сделать самодельный багажник на крышу машины не составит труда. Для работы понадобится:

  • металлический профиль сечением 20х30х1,5 или 20х40х1,5;
  • отрезная машинка (болгарка);
  • дрель или шуруповерт с набором сверл до 10-12 мм;
  • крепежный материал (болты, гайки, шайбы или хомуты для трубы глушителя);
  • сварочный аппарат (полуавтомат или конвертор);
  • термоусаживаемые трубки;
  • песок или монтажная пена;
  • строительный фен;
  • краска, кисточка.


Cамодельный багажник на рейлинги

Первый вариант багажника — простейший без сварки, делается так:

  1. Измерьте расстояние между рейлингами.
  2. К полученным параметрам прибавьте 10 см и по этим размерам отрежьте 2 куска профильной трубы.
  3. Затем уложите поперечины на рейлинги и отметьте места будущих отверстий, в которые будут вставлены хомуты глушителя. Просверлите.
  4. После сверловки примерьте самоделку на машине. Если вас все устраивает, то: разберите, покрасьте, высушите феном и установите на машину окончательно.

Второй вариант самодельного авто багажника на крышу более сложный, так как потребует сварочных работ. Здесь понадобится два вида профильной трубы: 20х20 и 25х25. Это необходимо для того, чтобы одна труба входила в другую. Процесс изготовления выглядит так:

  1. Нарежьте 4 небольших куска из трубы 25х25 длиной по 100 мм (для ригелей).
  2. Просверлите в них по 2 отверстия диаметром 12 мм.
  3. Приварите к каждому отверстию по гайке.
  4. Сделайте стяжные пластины из металла 100х25 и просверлите в каждой по 2 отверстия.
  5. Отрежьте 2 куска профильной трубы 20х20, на 10 см больше, чем ширина между рейлингами.
  6. Приварите с одной стороны заглушку на каждую поперечину.
  7. Набейте рейки песком или заполните монтажной пеной для плотности.
  8. Заварите входные отверстия.
  9. Примерьте импровизированные ригели на поперечины.


Ригель на рейке

Самодельный ригель на рейке:

  1. Чтобы труба не ходила в крепежах, сделайте фиксирующий болт.
  2. Облачите рейки в термоусадочные трубки или покрасьте эмалью.
  3. Установите самоделку через резиновые прокладки, чтобы не поцарапать рейлинги.

Если у вас нет профильной трубы или времени на изготовление, то можно соорудить самодельный багажник на рейлинги автомобиля из деревянных брусков. Вместо крепежа используйте куски проводов электропроводки (проволоку).

Дополнительные устройства и приборы

На экспедиционный багажник можно установить автомобильное оборудование, которое обеспечит водителю дополнительный комфорт:

  • допускается монтаж противотуманных фар;
  • можно изготовить и установить веткоотбойник: если предполагается поездка в лес, это поможет защитить лобовое стекло;
  • вторая антенна на багажнике может пригодиться в поездке в отдаленные места.

По правилам ГИБДД установка багажника не является переоборудованием автомобиля и не требует регистрации, если, согласно конструкции конкретной модели авто, для дополнительного багажного отсека.

Часто автомобилистов беспокоит проблема отсутствия свободного места в автомобиле, необходимого для транспортировки вещей, оборудования, техники, строительных материалов или других предметов. Многие авто просто не предназначены для перевозки каких-либо дополнительных вещей и грузов. Если вы часто выезжаете на такие мероприятия, как рыбалка, охота с друзьями, или в путешествие с семьей на море, то вам необходимо задуматься о дополнительном месте на вашем автомобиле для транспортировки груза. К сожалению, в большинстве авто при покупке, в комплекте не предусмотрен дополнительный багажник для крыши.

Самодельный багажник

Хорошим вариантом будет сделать самодельный багажник, предназначенный для крыши автомобиля. Этот вариант является очень экономичным, и при небольшом количестве затраченных усилий, вы сможете приобрести бесценный навык в проектировке, расчетах и изготовлении конструкции своими силами. Такие самодельные багажники называют экспедиционными, так как на такую конструкцию нельзя класть слишком тяжелые вещи, но на них можно перевозить все то, что вам необходимо для поездки: палатки, велосипеды, лыжи, матрасы, зонты, сноуборды, удочки, или целые комплекты одежды.

Автомобильный бокс на крышу

Также очень популярным видом самодельного багажника является авто бокс.

Преимущества данной конструкции заключается в том, что перевозимые вещи будут в безопасности даже при плохой погоде, а сама конструкция авто бокса, изготовленная с обтекаемой формой, не будет влиять на свойства аэродинамики и расход топлива вашего автомобиля. Сейчас при покупке авто очень редко предоставляют багажник в комплекте, несмотря на наличие специально оборудованного места и крепления для его установки. Поэтому можно сделать багажник своими руками исходя из нужных параметров вашего авто. Самодельный бокс на крышу

Сборка готовой конструкции

После всех вышеперечисленных действий обшивки можно устанавливать обратно на место в той последовательность, в которой они разбирались. Такие манипуляции, проделанные с багажником ВАЗ 2114 и его крышкой, способны в значительной мере уменьшить проникновение звука, который поступает в салон машины сквозь заднюю стенку транспорта, а также от задних колёс.

Магнитола с монитором Pioneer AVH-3100DVD за 2990 руб!

  • Сенсорное или кнопочное управление на ваш выбор;
  • Поддержка аудио форматов MP3/ WMA, поддержка видео форматов MPEG4/ DivX/ AVI;
  • Вход USB, вход 3,5 мм, а также несколько входов RCA;
  • Экран с разрешением 800×480;
  • Стильная красная подсветка магнитолы позволяет без труда управлять ею в темное время суток.

Узнать подробности

Заключение

Если вы ездите далеко и с большим количеством вещей, то рано или поздно вам придется озаботиться дополнительным багажником. Вот тогда и возникает вопрос, как сделать автобоксы на крышу автомобиля своими руками. Это не так уж и сложно осуществить

Важно правильно подобрать материал для бокса. И не ошибиться с размерами

Также важно учесть требования к креплениям, замкам. Неплохо установить дополнительные габариты. В итоге у вас получится автобокс, не уступающий по характеристикам заводскому.

Самодельный бокс на крышу автомобиля для перевозки инструмента, приспособлений, лыж и другого инвентаря из подручных недорогих материалов. Всем привет.На днях увидел во дворе одной из новостроек Самары, вот такой вот автомобиль Лада Ларгус с самодельным боксом на крыше.

Подозреваю, что используется для перевозки каких-то либо инструментов — строительных правил, уровней, и всего того, что не хочется перевозить в салоне автомобиля.

При определенных доработках, думаю можно использовать и для перевозки лыж, инвентаря и другого багажа.

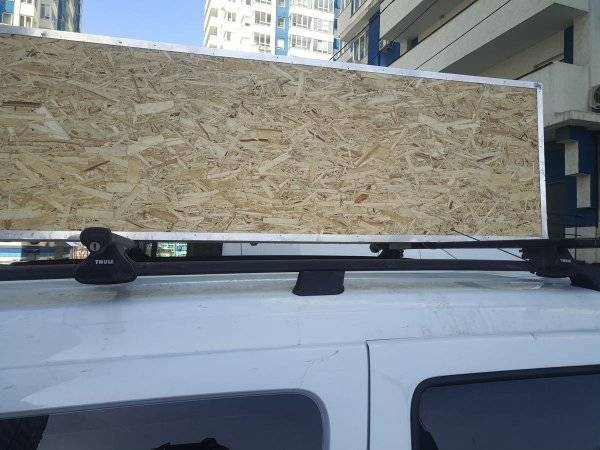

Вот собственно сам бокс.

Загрузка бокса производится через боковую крышку, для этого предусмотрена дверь с петлями сверху, ручка для открытия и замки защелки.

Раскрыть замок кабельной стяжки очень просто, соответственно снять бокс также можно в любой момент.

Немного виду сзади.

Наверняка, это отсутствие защиты от влаги, и ряд других недоработок.

Для людей, которые предпочитают путешествовать с семьей на собственном автомобиле, и вынуждены брать с собой много вещей, багажник на крыше необходимый аксессуар. На нем можно без труда разместить негабаритный груз, который не помещается в заднем отсеке машины, и перевезти спортивное оборудование, например, лыжи, сноуборды или велосипеды. Обычно багажник не входит в комплектацию автомобиля, но его можно приобрести или сделать своими руками.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
