Буржуйка для гаража: делаем своими руками

Классическая печь – буржуйка

Чтобы получилась классическая печка-буржуйка своими руками для гаража, нужно совершить 10 шагов:

  1. Сделать из листового материала 5 заготовок: дно, две боковых, две для формирования дымооборота.
  2. Разметить места для крепления колосниковой решетки и листов дымооборота на боковых заготовках. Приварить в этих местах по прутку арматуры или уголку для последующего крепления в этих местах колосника и листов дымооборота. Колосник можно купить стандартный чугунный или сварить колосниковую решетку из полосок шириной 25 – 30 мм толстого металла (можно использовать прутки арматуры, тракторные пальцы или куски труб диаметром 20 -30 мм).

  3. Приварить боковые стенки ко дну. Использовать строительный угольник для сварки вертикально.
  4. Последовательно приварить нижнюю и верхнюю заготовку так, чтобы образовался канал для дыма.
  5. Приварить крышку с вваренной гильзой. В гильзе установить заслонку, чтобы можно было перекрывать дымоход. Вырезать и приварить перемычки.
  6. Сделать дверцу. Оснастить ее петлями и задвижкой. Дверцу делать большой, чтобы легче потом было выгребать золу. Закрепить в передней части.
  7. Приварить ножки из кусков металлической трубы длиной 8-10 см. Внутри трубы можно закрепить гайки. Ввернув в гайки болты, можно выравнивать положение печки.
  8. Изготовить дымоход из трубы. Диаметр трубы подобрать не меньше расчетного.
  9. Закрепить дымоход, изолировав переход в стене.
  10. Установить печку на месте и отрегулировать по высоте. Зафиксировать дымоход в гильзе.

Расчёт основных параметров (с чертежами и размерами)

Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

Труба

В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки

При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

Очень важно правильно рассчитать диаметр трубы буржуйки

Экран

Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура

Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

Экран буржуйки из красного кирпича способен аккумулировать тепло

Подстилка

Она обязательно должна быть. На это есть две причины:

  • часть тепла излучается вниз;
  • пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

Для подстилки под буржуйку можно использовать асбестовый лист

Дымоход

Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

  • вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
  • боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

Дымоход обязательно нужно выводить на улицу

Полезные рекомендации

Главный недостаток печи-буржуйки заключается в её быстром остывании. Но этот минус довольно просто исправить при помощи кирпичного экрана, который нужно установить по трем сторонам отопительного прибора. Такой экран осуществляет аккумулирование тепла и помещение гаража останется теплым, даже когда печь перестанет гореть.

Размещать кирпичный экран рекомендуется на расстоянии от пяти до семи см от стен печки. Ни в коем случае нельзя устанавливать его впритык к печи. Также нужно предусмотреть в экране отверстия для вентиляции.

Вес печи с экраном из кирпичей довольно большой по сравнению с обычными печами-буржуйками. В таком случае целесообразно отвести для нее небольшой бетонный фундамент.

Выполнить заливку индивидуального фундамента самостоятельно не так уж и сложно.

Выполнять данный вид работы рекомендуется по следующим этапам:

  • Для начала стоит вырыть углубление, глубина которого составит примерно 50 см. Все остальные размеры будут зависеть от габаритов буржуйки и кирпичного экрана.
  • Далее следует засыпать дно углубления песком (для этого необходимо примерно от 3 до 4 вёдер), а потом поверхность необходимо тщательно утрамбовать. Затем песок засыпается слоем щебенки и тоже утрамбовывается. Слой должен составлять примерно 10-15 см.
  • Полученную поверхность необходимо максимально разровнять, и затем залить замешанным заранее раствором цемента. Залитая поверхность оставляется на сутки, чтобы дать раствору застыть (для надежности можно оставить на пару дней, что даст фундаменту полностью затвердеть).
  • После застывания смеси стоит укрыть фундамент несколькими слоями рубероида.

После этих действий можно приступать к выкладке кирпичного экрана. Стоит помнить, что первые два ряда кирпича нужно выкладывать сплошной кладкой непосредственно на слой рубероида. В 3–4 ряду кирпичей уже можно делать отверстия для вентиляции. После чего вновь укладывать кирпичи сплошной кладкой.

Многие мастера советуют устанавливать кирпичный экран без верхнего перекрытия. Это поможет улучшить теплоотдачу.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
    Как сделать колосники
  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

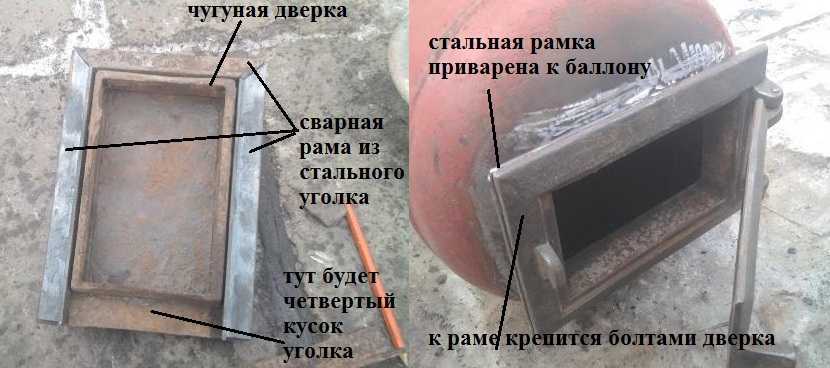

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

Расчет основных параметров (с чертежами и размерами)

Чтобы уровень коэффициента полезного действия был максимальным, необходимо правильно сделать расчеты. Только в таком случае можно получить отличный результат. Печь будет хорошо прогревать помещение, работать корректно.

Труба

Важно правильно подобрать ее диаметр. Дымоход должен иметь хорошую пропускную способность, не превышать производительность печи

Это главное отличие буржуйки от других отопительных приборов. Теплый воздух при правильном монтаже трубы будет не сразу выходить, а немного задерживаться и нагревать воздух.

Для выполнения точных расчетов нужно использовать такую формулу: диаметр трубы должен превышать в 2,7 раз объем топки. Параметры определены в миллиметрах, а объем внутренней топки в литрах. Например, если мастер делает конструкцию топочной части в 40 литров, то диаметр трубы не может быть меньше 106 мм.

Когда внутрь конструкции устанавливают колосник, то высоту внутреннего объема считают без этого элемента. Расчеты производят от верхней части решетки.

Нужно правильно рассчитать диаметр трубы

Экран

Раскаленный газ не должен остывать, а полностью догорать внутри топки. Оно должно сгореть при помощи частичного пиролиза. Для этого потребуется поддерживать высокий температурный режим. Мастерам нужно установить экран из металла, который будет располагаться с каждой стороны печи, кроме дверцы.

Его устанавливают на расстоянии не меньше 60 см от стенок. Благодаря этому почти все тепло будет возвращаться внутрь печи. Внутри камеры создается движение воздуха, поэтому высокая температура поддерживается. Металлический экран защищает от возникновения пожара во время работы печи.

Экран аккумулирует тепло

Подстилка

Это обязательная часть буржуйки. Можно выделить несколько факторов, которые влияют на наличие подстилки:

  • часть тепла может уходить вниз;
  • пол нагревается, поэтому существует высокая вероятность возгорания.

Если использовать подстилку, то можно решить все проблемы. Для этой цели берут утолщенный металлический лист. Оптимальный уровень выноса составляет от 400 до 600 мм. Металл должен выходить за контур печи.

Это могут быть листы асбеста, каолиновый картон. Оптимальная толщина – 6 мм.

Асбестовый лист хорошо выполняет роль подстилки

Дымоход

Даже, когда мастер сделал правильные расчеты, то газ уходит в воздух не полностью догоревшим. В таком случае нужно руководствоваться следующей инструкцией:

  1. Вертикальная часть трубы на 1-1,5 метра укутывается при помощи любого теплоизоляционного материала.
  2. В дымоходе есть часть, которая монтируется под наклоном или является полностью горизонтальной. Ее еще называют боровом, выводят за пределы помещения. Потолочную зону нужно обезопасить при помощи жаропрочного материала. Оптимальное расстояние от пола – 2,2 метра.

Эти рекомендации помогут сделать конструкцию полностью безопасной для использования. Во время работы металл и другие элементы буржуйки сильно нагреваются, поэтому нужно обезопасить себя от пожара.

Дымоход обязательно выводят на улицу

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Пошаговая инструкция по кладке печи буржуйки в гараже

  1. Кладка кирпича выполняется согласно схеме порядовке. Такая схема представляет собой горизонтальные разрезы печи, которые отображают количество и местоположение кирпичей в каждом из рядов кирпичной кладки.
  2. Первый ряд кирпичей кладут на ребро, тщательно проверяя горизонтальность. Второй ряд также сплошной, но кирпич уже располагают иной стороной.
  3. Для проверки вертикальности печи от потолка к углам прикрепляем отвесы. Они не позволят увести кладку в сторону и создать перекос конструкции.
  4. Следующие несколько рядов кирпича кладут таким образом, чтобы образовались стенки и пространство между ними. Это пространство предназначено для сбора золы и пепла. Поверх будет уложена колосниковая решетка. А с фронтальной стороны будет находиться металлическая дверца (поддувало), предназначенная для регулирования тяги в печи и удобства очистки печи от продуктов сгорания топлива. Дверцу изготавливают из листовой стали достаточной толщины, приваривая к ней навесы (петли) и ручку. Крепеж производят, защемляя кирпичами металлические крепления – лапки и зажимая ими же металлическую проволоку, удерживающую дверцу.Для герметичности на внутреннюю сторону дверец закрепляют асбестовый шнур.
  5. Колосниковую решетку можно приобрести в готовом виде или сделать своими руками, если есть сварочный аппарат и немного арматуры. Из продольных и поперечных металлических прутков собирают сетку, которую укладывают внутрь печи (5 ряд), не закрепляя раствором.Продольные отверстия в колоснике должны быть направлены в сторону дверцы.
  6. После того, как колосник уложен, производят кладку топочного пространства. Если топка будет маленькой, то дрова или уголь придется подкидывать чаще. Топку закрывают дверцей. Ее процесс изготовления и установки аналогичен дверце зольной камеры (7-9 ряд).
  7. Далее выкладывают свод печи (вместо кирпичного свода печи можно уложить лист чугуна и использовать его как плиту в гараже) и подводят к одной из стенок топки металлическую толстостенную трубу, которая будет обогревать гараж. Отрезок трубы вставляют в кирпичную кладку, закрепляя ее раствором. Если труба не цельная, отрезки соединяют муфтами (хомутами) с теплоизоляционным слоем или посредством сварочного аппарата. Герметичность швов очень важна. При нарушении герметичности в гараж будет попадать дым, а теплообмен будет нарушаться.
  8. Трубу выводим через крышу или одну из стен гаража на улицу, дела ее достаточно высокой для обеспечения нормальной тяги. Для уменьшения потерь тепла внешнюю часть трубы оборачивают слоем теплоизоляционного материала (например, стекловаты) и сверху надевают еще одну трубу большего диаметра. Для защиты от осадков и грязи к верхушке дымовой трубы приваривают металлический конус (грибок).

Дровница

Буржуйку в гараже топят углем, дровами или топливными брикетами. Все эти виды топлива нуждаются в месте хранения

Важно, чтобы топливо было сухим, в противном случае при его горении будет выделяться конденсат, оседающий на трубах и копоть, а тепловая энергия будет расходоваться не на обогрев помещения, а на испарения влаги

Дровницы выполняют из чугуна, стали и даже из кожи. Емкостью для хранения может послужить вместительный бак, металлическая коробка или большая сумка из кожи. Объем дровницы зависит от частоты использования печи и объема хранящегося в гараже топлива.

Дровницы, расположенные вне помещения должны защищать дрова от попадания влаги и проникновения грязи, грызунов. Внутри гаража дровницу располагают в некотором удалении от печи, ее функция – компактное хранение дров и уменьшение грязи и мусора от них.

Своими руками дровницы для гаража выполняют из набора сваренных между собой прутков, сетки и листов металла, вырезанных и изогнутых по индивидуальным эскизам. О том, как правильно топить печь углем читайте в следующих статьях.

Нюансы утепления и схемы дровяных печей для гаража

Для поддержания комфортной бытовой температуры внутри одноместного гаража потребуется установка печи, способной выдавать 2—2,5 кВт тепловой энергии, для рабочей температуры в 16—18 градусов будет достаточно 1,8—2 кВт.

Существенно повысить эффективность обогрева помогает утепление стен. Обычно теплоизоляционный слой располагают снаружи, но это дорого и технически невозможно в том случае, когда гаражи стоят стеной к стене.

Для внутреннего утепления подойдут самозатухающие виды ДВП и ДСП, но не пластик — он при нагреве может выделять токсичные газы, а значит, такой материал несовместим с дровяными печами.

Кирпичные гаражные печи на дровах

Печи из кирпича редко устанавливают в гаражах из-за их громоздкой конструкции. Приборы занимают немало пространства, а большая внутренняя теплоемкость увеличивает потери времени на разогрев печи до рабочей температуры на 1—1,5 часа. Тем не менее в некоторых случаях установка кирпичной печи оправдана. Вот самые распространенные из них:

  • гараж используется как мастерская или полужилое помещение;
  • строение имеет достаточную площадь и высокие потолки;
  • вблизи нет других гаражей, жилых и бытовых построек;
  • в гараже нет избытка влаги, способной навредить раствору при длительном простое печи.

Для кладки дровяной печи используется огнеупорный и шамотный кирпич, а в связующий раствор добавляется огнестойкая глина.

Топливную камеру оборудуют внизу, обычно на уровне третьего ряда, в случае необходимости предусматривают окна прочистной и поддувальной камеры

Особое внимание следует уделить дымоходу — его конструкция должна обеспечить эффективное удаление дыма и копоти во внешнюю среду

Конструкция классической дровяной печи из кирпича с прочистным окошком и без поддувала обеспечивает длительное горение дров и высокую теплоотдачу. Из-за относительной простоты монтажа устройства часто встречаются на практике.

Изделия из листового металла

Металлические дровяные печи известны в народе под названием «буржуйки».

Они представляют собой однокамерную конструкцию из листовой стали, оборудованную дымоходной трубой и зольником, в котором скапливаются твердые продукты горения.

Часто буржуйку дополняют платформой для приготовления пищи. По сравнению с кирпичными печами, металлические устройства обладают такими преимуществами:

  • компактность и мобильность;
  • дешевизна исходных материалов;
  • высокая скорость прогрева помещения;
  • простота реализации дымохода, удаления золы и пепла.

Чтобы самостоятельно изготовить буржуйку, достаточно обладать базовыми навыками работы со сварочным аппаратом и слесарными инструментами. Конструкции, рассчитанные на установку в одноместных гаражах, очень просты.

В современных гипермаркетах строительных и хозяйственных товаров можно найти буржуйки промышленного изготовления. Очевидно, что их цена будет выше самодельных приборов, но такие изделия надежны и долговечны.

Использование отработанных баллонов, чертежи устройства

Из пустых газовых баллонов можно сделать очень удобную дровяную печь всего за несколько дней. Такая конструкция объединяет достоинства кирпичных печей и буржуек, позволяя создать не слишком громоздкий удобный прибор с длительной и интенсивной теплоотдачей.

Фото 1. Чертёж печи-буржуйки для гаража из газового баллона. Представляет горизонтальный тип конструкции.

В случае правильной сборки, подобная печь обеспечивает тепловую мощность более 5 кВт, чего достаточно для обогрева крупного гаража. Одна полная загрузка дров гарантирует 3—4 часа стабильного горения — это свидетельствует об экономичности печи. Конструкцию при желании можно легко оборудовать площадкой для приготовления пищи. Среди рассмотренных видов дровяных печей именно баллонная обладает оптимальным соотношением цены материалов, эффективности использования и простоты изготовления.

Фото 2. Чертёж дровяной печи из газового баллона. Конструкция является вертикальной, указаны размеры устройства.
