Чертеж гаража – основа строительства

Как выбрать материал

На фото гаражей видно, что все они строятся из разных материалов, они обладают разными степенями защиты от проникновения, также огнеупорностью и микроклиматом.

Перечислим основные аспекты, которыми нужно руководствоваться выбирая материал для постройки гаража своими руками:

  • Климат в регионе. В зависимости от климата в регионе, в котором предстоит возводить постройку, зависит итоговый выбор материала. Легче всего с выбором обстоит в южных регионах, так как там климат мягкий и достаточно теплый. Для холодных регионов необходимо выбирать тот вариант, который будет сохранять тепло.
  • Особенности постройки. Далеко не из всех материалов можно возводить двухэтажные постройки. Кроме того, очень часто возникает необходимость оборудовать смотровую яму или погреб.
  • Бюджет. Основной момент в планировании любой постройки. Он определяет перечень наиболее оптимальны материалов.
  • Сложность возведения. Учитывая что гараж предстоит строить своими руками, желательно выбирать тот материал, из которого будет легче всего возводить стены и крышу.

Однозначно ответить какой материал подойдет лучше всего нельзя, все зависит от индивидуальных предпочтений. Для кого-то на первом месте стоит безопасность автомобиля и вещей, которые планируется хранить в гараже.

Кто-то на первый план выносит сохранность тепла внутри гаража. Рассматривая вопрос из чего построить гараж, перечислим основные материалы, которые пользуются большой популярностью.

Частые вопросы перед строительством

Чаще всего, люди сталкиваются со следующими вопросами при строительстве гаража:

  1. Где взять хороший проект? Его можно нарисовать самостоятельно, найти готовый эскиз в интернете, заказать у профессионалов.
  2. Какие материалы лучше использовать для сооружения гаража? Самым идеальным вариантом считается кирпич. Более экономичным – пеноблок. Также построить место для хранения автомобиля можно из древесины и даже металла.
  3. Какой тип конструкции гаража с хозблоком самый удобный в эксплуатации? Большинство людей выбирают просторные постройки, дополненные смотровой ямой, подвалом, погребом.

Смотровая яма

Смотровая яма

Ее обустройство возможно лишь при подъеме грунтовых вод ниже уровня 2,5 м. Если они подступают чуть выше, в районе ямы можно обустроить дренаж. Однако для этого понадобятся дополнительные трудозатраты и капитальные вложения. При высоком подходе грунтовых вод к уровню поверхности от строительства смотровой ямы лучше отказаться – ее просто затопит.

Стандартные размеры

Размеры смотровой ямы

Для комфортного осмотра и ремонта легкового авто размеры ямы должны быть следующими:

  • длина: для определения этого параметра к длине автомобиля прибавляется 1 м¸ к примеру, (4,5 + 1) = 5,5 м
  • ширина, на 200 мм меньше стандартного размера колеи авто (расстояния между колесами), в этом случае автомобиль сможет легко заехать в яму, не рискуя свалиться вниз; уточнить эти данные можно в технической документации
  • глубина: чтобы взрослый человек смог в ней стоять, разогнувшись, этот параметр должен составлять 1,85-2,0 м

Котлован для смотровой ямы необходимо сделать чуть больше, чтобы оставалось место для бетонирования или выкладки стен кирпичом. Учитывать необходимо также толщину гидро- и теплоизоляционных слоев. При необходимости в стенах ямы можно предусмотреть ниши для размещения инструментов.

Отделка стен ямы бетоном

Для защиты от влаги на дно подготовленного котлована засыпается щебень, а затем песок. Сверху такая подушка засыпается слоем влажной глины и утрамбовывается. Далее на дно закладывается арматура, и оно бетонируется или выкладывается кирпичом. Чтобы бетон хорошо схватился, яму необходимо оставить на неделю для просыхания.

После истечения указанного времени на дно укладывается гидроизоляция, затем слой пенопласта (теплоизолятора), и оно вновь заливается слоем бетонного раствора небольшой толщины. Достаточно 15-20 мм.

Бетонные стены ямы укрепляют арматурой

Стены также желательно предварительно обмазать глиной, являющейся природным гидроизолятором. Поверх крепится толстая пленка или рубероид. Заменить ее можно битумом, жидкой резиной или пластинами из пластика. Далее крепится теплоизолятор.

Толщина стен при заливке бетоном составляет 15 см. При установке опалубки в нее укладывается арматура в виде металлической сетки или прутков.

Бетонный раствор заливается поэтапно по 0,3-0,4 м с последующим просыханием в течение нескольких часов. На каждом этапе заливки его хорошо проштыковывают для удаления пустот.

При прокладке освещения провода следует спрятать в гофру. Ее крепят к арматурной сетке с помощью пластиковых стяжек перед заливкой бетона. Предусмотреть необходимо естественную или принудительную вентиляцию смотровой ямы.

Защитить стены от осыпания можно с помощью металлического уголка, проложенного по периметру в верхней части. Желательно изготовить и прочную металлическую или деревянную крышку, чтобы исключить вероятность падения.

Для спуска в яму в ней оборудуются ступени. Хотя использовать для этих целей можно и обычную приставную лестницу.

Что можно построить на дачном участке? | ТОП-9 Распространенных дачных построек | (75 Фото & Видео) +Отзывы

Типовые проекты

Существует несколько удобных планировок, которые позволят разместить автомобиль, оборудование и вещи наилучшим образом. Каждый проект имеет свои плюсы и минусы, а также подходит для организации определенной зоны: автомастерской, зоны для хобби или работы.

Гараж с мансардой

Создание помещения с мансардой — отличная идея для участков малой площади. На цокольном этаже вы сможете разместить машину, а в мансардной комнате организовать жилую или хозяйственную зону

Важно учитывать, что для доступа ко второму этажу потребуется установить лестницу, а для хорошей звукоизоляции позаботиться о высоком качестве материалов

Такой проект больше всего подходит для коттеджей: на даче лучше использовать другой тип планировки

Гараж с баней

Эта планировка используется не часто в связи со сложностями во время строительства. Из-за разных температур в двух комнатах необходимо создать хорошую теплоизоляцию и влагоизоляцию между помещениями.

Плюсами такого проекта является экономия при покупке стройматериалов. Помимо этого вам не придется проводить отопления: баня обогреет гараж.

Чертеж типовой планировки

Гараж с подвалом

Планировка гаража с подвальным помещением будет отличной идеей для экономии пространства. На дополнительной площади можно будет организовать зону для отдыха, мастерскую, кладовую с припасами и продуктами, место для хранения вещей.

Такой проект имеет ряд особенностей: необходимо позаботиться о качественной вентиляции и гидроизоляции. Также в подвальном помещении будет холодно и необходимо установить отопительные приборы.

Дизайн комнаты в подвале

Простой гараж

Стандартный тип помещения, который предлагает пространство для размещения автомобиля и небольшую территорию для вещей или работы. Этот проект несложен для реализации, но следует учитывать несколько вещей:

✓ В таком помещении важно зонировать пространство. В первую очередь, необходимо обозначить область для автомобиля

Затем вы можете разместить шкафы, полки, столы и габаритные инструменты.

✓ Позаботьтесь о вентиляции. При ее отсутствие внутри комнаты будет возникать влага, а это приведет к появлению ржавчины на машине.

✓ Наличие электричества сделает гараж более комфортным: это позволит находиться там в ночное время, а также может быть полезным при проведении ремонта.
✓ Сбоку от гаража можно организовать террасу. На ней будет комфортно расставить столы, барбекю или, например, повесить гирлянду.

Большое гаражное пространство с мастерской

Отделочные работы

После того, как каркас гаража из бруса построен, требуется выполнить его отделку. Прежде всего, рекомендуется подождать какое-то время, чтобы процесс усадки полностью завершился. Однако поскольку в строительстве использовался клееный брус, а также была точно соблюдена технология на каждом этапе монтажа, то отделку можно начинать в самое ближайшее время.

  • Если вы использовали брус, то обшивка стен не станет для вас слишком трудоемким процессом, и с ним вы справитесь самостоятельно. Внутренние стены можно отделать вагонкой. А для обшивки наружных стен подойдет металлический или пластиковый сайдинг.
  • Чтобы стыки между брусом не продувались, рекомендуется поместить под обшивку специальную мембрану, которая защитить помещение от ветра.
  • Закончив отделочные работы, можно приступить к устройству пола. Кстати, в гаражах можно нередко встретить обычный настил из досок.

Рис13. Гараж из бруса готов, ворота установлены

;Наконец, последняя работа по обустройству гаража из бруса — это установка ворот и остекление. Опорные брусья, которые были заложены в процессе строительства коробки, теперь помогут выполнить этот этап качественно и быстро.

Заключение

Гараж из бруса имеет достаточно простую конструкцию и очень быстро возводится. Если вы решили в сжатые сроки построить место для парковки своего автомобиля, технология, описанная в статье, поможет вам самостоятельно осуществить поставленную задачу. Видео-ролик, размещенный в материале, позволит узнать много ценной информации по этой интересной теме.

Материалов и конструкций для возведения гаража существует довольно много. К ним относятся керамзитобетон, кирпич, пено- и газобетонные блоки, древесина и стальной профилированный лист. Стены гаражей часто строят по каркасной технологии – низкозатратной и скоростной.

Однако мы рассмотрим основные принципы, проекты и технологию постройки гаража из бруса, чтобы определить главные преимущества подобного решения, оценить конструктивные особенности и варианты выполнения работ.

К достоинствам деревянного гаража относятся:

  • экологичность древесины, которая поглощает запах бензина и выхлопные газы;
  • достаточный уровень энергосбережения и малая стоимость строительного материала;
  • простота обработки и легкость сборки, позволяющие вести строительство без применения каких-либо специализированных инструментов или монтажной оснастки;
  • отличная паропроницаемость стен из бруса, снижающая уровень влажности;
  • оптимальная сочетаемость с фасадом дома и ландшафтом участка.

Альтернативные варианты

Каким может быть гараж

Если у вас не слишком большой приусадебный участок, гараж можно совместить с одной из следующих хозяйственных построек:

  • с кладовкой для продовольственных запасов – обычно ее пристраивают к торцу здания, отделяя от него сплошной стеной и выполняя отдельный вход в нее;
  • с беседкой – ее тоже можно пристроить с торца здания или разместить вообще на крыше гаражного помещения;
  • с дополнительным помещением (это может быть жилая комната с сан. узлом, рабочий кабинет и т.д.), которое обычно размещается над автомобильным помещением и имеет отдельный вход со двора или улицы по наружной металлической или железобетонной лестнице.

Другие виды каркасных гаражей

Каркасные гаражи стали настолько популярны, что встречаются практически на каждом участке. Сегодня можно встретить не только обычные гаражи, но и большие, например, на два автомобиля, или с обустроенной мансардой. Строительство такого гаража – это простое дело, поэтому они и популярны среди дачников и хозяев коттеджей.

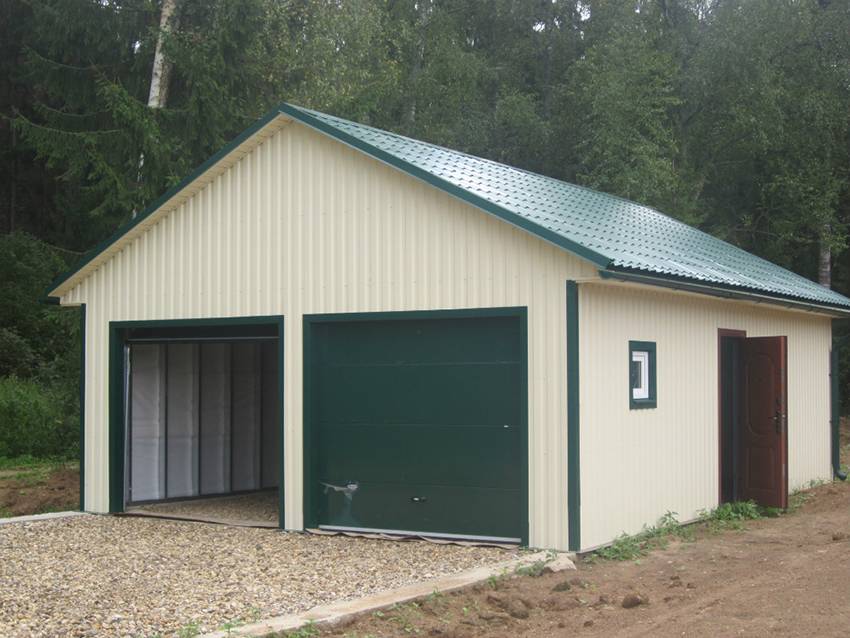

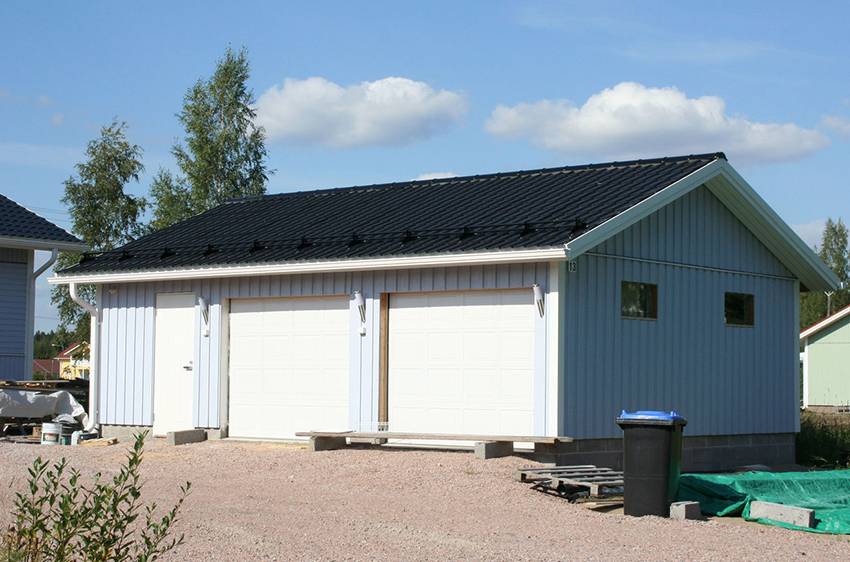

Каркасный гараж на две машины своими руками

Данный вид каркасного гаража так же прост, как и гараж на одно авто. Все шаги строительства сохраняются. Отличать такой гараж будет только его ширина. В этом случае поступают следующим образом: обустраивают в гараже стену или же обходятся без нее. В таком случае при устройстве крыши понадобится установка еще одной распирающей балки. Стропильную систему выставляют с единым одинаковым шагом. Тогда давление будет распределяться не на определенные участки, а равномерно.

Каркасный гараж с мансардой своими руками

Каркасный гараж с мансардой утепляется гораздо серьезнее. При его строительстве нужно будет утеплить и крышу, и пол. Также придется установить отопительные приборы. В таком гараже хорошо проводить частные ремонтные работы на дому. Как правило, такие строения встречаются с гаражами на два автомобиля. К внутренней обшивке стен гаража следует подойти более конструктивно. Используйте также гидроизоляционный материал. Нередко создание подобной конструкции на основе металлического каркаса.

Металлический каркасный гараж своими руками

В нашей статье мы уделили внимание строительству металлических гаражей, которые также просты в изготовлении. При их строительстве иногда обходятся и без монолитного фундамента

Можно использовать трубы из метала и соорудить свайный фундамент. В этом случае для сооружения пола придется сделать песчаную досыпку. Такой гараж изготавливается быстрее деревянного.

Несколько видео-инструкций для полного понимания общей картины строительства каркасного гаража:

Создание полезных приспособлений для гаража своими руками

Чтобы осуществлять ремонтные и сервисные работы, потребуется соорудить смотровую яму в гараже своими руками, размеры которой будут соответствовать габаритам авто, а также верстак для удобной работы, плюс снабдить помещение станками.

Основной набор инструментов и материалов для создания самодельного верстака для гаража включает:

  • доски и деревянные бруски;
  • крепежные элементы и стяжки;
  • рубанок и другие инструменты для обработки дерева;
  • лакирующий и столярный клеевые составы;
  • наждачную бумагу и олифу.

Пример размещения в гараже полезных приспособлений: 1 — верстак с ручными станками, 2 — стеллажи и шкафы, 3 — стол для проведения различных ремонтных работ, 4 — полка для хранения шин, 5 — смотровая яма

Технология изготовления верстака в гараже своими руками: фото, чертежи

Верстак состоит из столешницы и подстолья, а также нескольких устройств зажимного типа. Высоту верстака в гараже следует подбирать с учетом собственного роста. Можно взять в качестве ориентира высоту кухонного стола в доме, за которым удобно работать. Обязательно составьте для создания верстака для гаража своими руками чертежи.

Обустройство гаража: как сделать верстак в помещении:

Этап работыДетали, размер в смТип крепления
Сборка столешницы20 досок (5х10х200) с пазами 2,5х2,5 в 5-ом и 16-ом элементе (шаг 25)Клеевой состав металлические стяжки
Сушка
Изготовление ножек (4 шт.)Брусок (10х10х80) с пазами под кронштейны на передних опорахКронштейны
Сборка основания подстольяРамы (2 шт.) из досок (5х10)Соединение «в шип» на глубину 2,5 см и болты
Фиксация боковых и задних опорных стенокПлиты ДСП (толщина 10 мм)Шурупы
Фиксация столешницы к верхней рамеБолты

Заключительная обработка предполагает пропитку готового изделия олифой и вскрытие лаком.

Рекомендации по созданию смотровой ямы в гараже своими руками

Не существует определенных размеров смотровой ямы в гараже. В качестве основы берутся габариты автомобиля.

Как сделать смотровую яму в гараж с оптимальными параметрами:

Ширина подбирается с тем расчетом, чтобы внутри было достаточно места для работы. Размер ограничен расстоянием, на которое посажены колеса авто. Каждое колесо нуждается в небольшой площади для выполнения маневров. Средняя ширина ямы составляет 0,8 м. Длина ямы ограничивается длиной машины. К этому показателю следует добавить 1 м. Для расчета глубины используется рост владельца гаража. К нему прибавляется еще 10-15 см.

Как правильно сделать смотровую яму в гараж с использованием разных материалов:

МатериалТолщина стенок, см
Керамический кирпич12-25
Бетон15
Строительные блоки20

Котлован вырывается с учетом оптимальной ширины ямы, материала, выбранного для стенок, а также толщины гидроизоляционного слоя. Этапы создания ямы:

  • разметка;
  • строительство котлована;
  • обустройство котлована;
  • строительство стен;
  • прокладка освещения.

Для гидроизоляции стен применяется специализированная гидрофобная пропитка.

Схема обустройства смотровой ямы: 1 — стенки из пеноблоков, 2 — гидроизоляция, 3 — бутовая кладка. 4 — уголок размером 50х50х4 мм

Изготовление пресса для гаража своими руками

Для создания пресса следует изготовить из 4 отрезков металлических труб каркас размером 178х80 см. Эти элементы соединяются методом сварки. В работе рекомендуется руководствоваться чертежами, заранее подобранными или составленными. После этого нужно установить:

  • фиксатор;
  • съемный упор;
  • бутылочный домкрат (гидравлический).

Можно использовать для рассмотрения подробной технологии создания полезных приспособлений для гаража своими руками видео-материалы. Такие наглядные рекомендации помогают сориентироваться в размерах, освоить пошаговые инструкции и представить, какой внешний вид должна иметь готовая конструкция.

Схема изготовления гидравлического пресса: 1 — верхняя силовая платформа, 2 — гайки, 3 — нижняя платформа, 4 — шпильки диаметром 30 мм, 5 — нижняя резьба шпилек, 6 — гидравлический домкрат бутылочного типа; 7 — основание толщиной 20 мм

Обустройство гаража можно сделать собственными руками. На этом список полезных приспособлений не заканчивается. Его всегда можно дополнить любыми интересными идеями. Главное, чтобы гараж полностью соответствовал личным требованиям в отношении комфорта и удобства.

https://youtube.com/watch?v=D1BKvgCBg8Q

Размеры

Чтобы рассчитать минимальные размеры гаража, необходимо учесть габариты автомобилей, паркующихся в помещении. Для определения ширины к габаритам каждой машины прибавляется минимум метр пространства. На выходе это будет соответствовать полуметровому зазору с каждой из сторон места стоянки, это нужно для свободного открывания дверей и беспроблемной парковки.

Для вычисления оптимальной длины добавляется расстояние, равное длине автомобиля плюс еще полтора метра. Это позволяет свободно открывать ворота, а также дает беспрепятственный доступ к багажнику автомобиля.

Нужная высота подбирается исходя из уровня роста самого высокого в семье владельца автомобиля. К этой цифре делается надбавка в 0.5 метра. В случае если уровень высоты машины превышает рост человека, необходимо учитывать ее размер с открытым багажником.

Средний размер помещения, вмещающего две машины: 7 метров в ширину, 7 в длину и 2.5 в высоту, то есть приблизительно 50 м2. Однако максимально удобная планировка требует учета габаритов прочих элементов, размещаемых в гараже. Если планируется установка полок или инструментов для ремонта, нужно учесть их размеры, а также добавить минимум полметра, гарантирующих удобный доступ.

В случае строительства смотровой ямы с подъемником, нужно планировать размещение автомобиля таким образом, чтобы он находился на некотором расстоянии от подземного строения. Это обусловлено тем, что любое подземное пространство становится источником влажности, которая может разрушить металлические элементы автомобиля посредством коррозии.

Приведенные выше размеры характерны для внутренних параметров помещения. Для верного расчета при строительстве необходимо добавить толщину строительных материалов, используемых в работе, размеры изоляции и облицовки. Так, при строительстве кирпичного строения нужно прибавить минимум 5-10 см, блочного – 15-20 см. Изоляционный слой требует учета еще минимум 7 см ширины.

Габариты ворот рассчитываются, в зависимости от параметров автомобиля. К высоте кузова машины прибавляются 30-50 см, к ширине делается прибавка в 15-20 см. Это минимальные параметры и лучше всего увеличить их, чтобы избежать неприятных ситуаций. К тому же высота имеет прямую зависимость от типа ворот. Так, для некоторых моделей обязательно выделение места, где будет размещаться короб с системой закрытия створки.

Но первый шаг при расчете размера ворот – выбор количества въездов. Для помещения с одними воротами нужно удвоить рассчитанные показатели ширины, высота остается прежней. Такая конструкция имеет достаточно большую площадь, поэтому нуждается в усилении основания, так как степень нагрузки значительно повышается. К тому же необходимо дополнительно оборудовать гараж дверью, так как при частом открытии створки ворот теплый воздух будет быстро покидать помещение.

Для определения размеров двухворотной системы нужно прибавить к одноворотной системе еще около метра ширины
