Делаем дымоход для буржуйки в гараже: полезная информация

Необходимые материалы

Чтобы разобраться, как сделать дымоход для буржуйки, необходимо познакомиться с технологией его сооружения. Перед выполнением работ следует узнать особенности конструкции. Необходимо позаботиться и о подготовке необходимых материалов:

Металлические трубы, имеющие диаметр 16 см. Она будет использована как основной дымоход.
Тройник, имеющий такой же размер. Он понадобится в случае необходимости подсоединения отводной трубы.
Несколько колен, которые будут монтироваться на стыках.
«Гриб», он является насадкой и выполняется размером 20 см.
Герметик, который скрепляет швы.
Материалы для теплоизоляции.
Битумная смола.

При отсутствии металлических труб дымоотвод сооружается из листового металла. Его можно соорудить довольно быстро. Понадобится сварочный аппарат, рулетка и клещи. Если металл довольно тонкий, для его обрезки используют специальные ножницы. Изготавливается такая труба довольно просто – отмеряются нужные куски, а затем отрезаются и скручиваются в трубу.

Плюсы и минусы использования буржуек для отопления

Для печи потребуется дымоход

Решение поставить буржуйку в гараж принимается автолюбителями довольно часто, и этому есть многочисленные обоснования:

полная автономность, независимость от внутренних и внешних условий;
вполне достойная теплоотдача в соотношении с потребляемым горючим;
быстрое нагревание корпуса, а соответственно и помещения;
отсутствие необходимости сложного монтажа — только ровное основание и отверстие для трубы;
не требуется получения разрешения;
возможность усовершенствования под отработку и газовую горелку.

Минусы у нагревателя тоже имеются:

простой и даже непрезентабельный вид;
низкий КПД за счет ухода половины тепловой энергии в прямом смысле в трубу;
нужен высокий дымоход для обеспечения хорошей тяги;
потребность в частой чистке корпуса и труб;
требуется часто загружать топливо;
риск отравления угарным газом.

Уход за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении

Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь

На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь

А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!. Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке

Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодических профилактических работ:

Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара. Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся. Ежегодно проводят механическую очистку трубы от нагара и ржавчины. Для этого можно использовать специальный прочистной ерш с грузом

После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины

Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.

Метки: буржуйка, дача, дымоход

Варианты дымоходов для буржуйки

Буржуйка – переносная печь, поэтому от строительства основательного кирпичного дымохода лучше отказаться. Из прочих вариантов чаще всего можно встретить два решения:

Трубы из асбестоцемента. Рассчитаны на эксплуатацию при температурах не выше 300 градусов, поэтому могут применяться лишь в верхней части дымохода. Кроме того, асбестоцемент гораздо тяжелее железа, а его пористая поверхность будет способствовать накоплению сажи внутри дымохода.
Металлические трубы. Оптимальными для стандартной буржуйки будут трубы из легированной стали или нержавейки. Толщина материала 0,6-1 мм. Такой дымоход будет достаточно легким и без проблем прослужит 10 и более лет.

Схемы устройства дымохода не предполагают большого разнообразия. Хозяину дома придется выбрать один из трех вариантов:

Дымоход выходит через потолок и крышу. Такой вариант представляется достаточно энергоэффективным, поскольку протяженный трубопровод будет выступать в качестве дополнительного источника тепла (это качество может оказаться особенно ценным на втором этаже двухэтажной постройки). В плане монтажа такой вариант достаточно сложен, поскольку придется дополнительно обеспечивать гидроизоляцию в месте выхода трубы через крышу. Кроме того, повышаются требования к пожарной безопасности конструкции.
Труба выходит через верхнюю часть стены. Конструкция менее сложна в плане обеспечения тепло- и гидроизоляции. В то же время она обеспечивает неплохой уровень эффективности за счет протяженного участка открытого трубопровода.
Дымоход идет через стену в непосредственной близости от буржуйки. Наиболее пожаробезопасный вариант, но в то же время и наименее эффективный. Для обогрева помещения при выборе такой схемы будет требоваться большее количество топлива.

Рекомендуем ознакомиться: Как выбрать канализационные трубы для наружной системы канализации

Вторая жизнь газового баллона

Для создания такой буржуйки-печи понадобятся следующие инструменты:

сварочный аппарат;
шлифовальная машинка с кругами;
дрель со сверлами;
щетка с металлическим ворсом;
рулетка и строительный карандаш для разметки;
молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

1 или 2 газовых баллонов;
Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
труба для дымохода;
толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Буржуйка из газового баллона

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

https://www.youtube.com/watch?v=

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

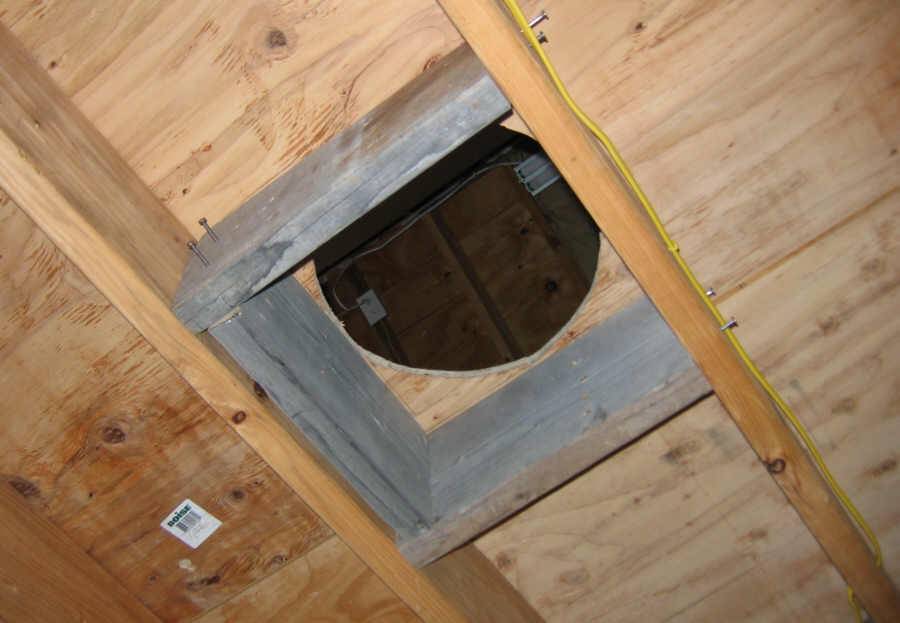

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

Высокотемпературные герметики;
Термостойкие герметики;
Жаростойкие герметики;
Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Монтаж дымохода

Работа начинается с подготовки стен:

За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.
В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.
Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Дымоход монтируется до перекрытия или стены:

Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.
Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.
В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

Далее работы будут проводиться либо снаружи помещения, либо в чердачном пространстве:

В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.
Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

Полезные статьи от мастеров:

Правила чистки дымохода своими руками.
Инструкция о том, как сделать мангал своими руками.
Как соорудить коптильню холодного копчения своими руками. Что для этого нужно и какие навыки нужны.
Как построить баню на даче: http://ksportal.ru/344-kak-postroit-banyu.html.

Строительные нормативы

Строительных нормативов имеется несколько. Они регламентируют правильную монтажную работу и конструкционные особенности.

Нормы:

любые соединительные элементы труб расположены в 30 сантиметрах от потолка или стены;
регламент сечения по объему равен установленной пропорции в 1 на 2.7;
дина тубы при сегментном (разборном) варианте составляет не менее метра при прямом соединении;
толщина металлических или жестяных труб не должна быть меньше 0,5 миллиметров, в противном случае стенка может быстро перегореть;
нижний прямой участок дымохода должен быть не меньше 0.6 метра в длину.

Главным требованием является удаление состыковок от стен и перегородок, так как этого требует регламент пожаробезопасности.

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Способ изготовления печи-буржуйки зависит от ее формы и используемого материала.

Классическая печь-буржуйка

Для изготовления подобной конструкции необходимо иметь определенные навыки работы со сварочным аппаратом. Вся работа состоит из нескольких шагов:

Сделать из листового металла 5 заготовок.
Приварить боковые поверхности ко дну. Следите, чтобы они располагались строго вертикально относительно друг друга, чему поможет использование уровня или строительного угольника.
Приварить заднюю стенку.
Внутреннее пространство поделить условно на три части: дымооборот, топочную часть и зольник. В двух последних установить колосниковую решетку. Для этого на высоте 10–15 см нужно приварить на всю длину уголки. Для самой решетки рекомендуется использовать толстую листовую сталь шириной 25–30 мм, из которой нужно вырезать полоски. Расстояние между пластинками должно быть 5 см. Сами прутья нужно приварить к двум прутам, которые придают решетке жесткость.
Сверху необходимо приварить два металлических прута, которые нужны для расположения отражателя (лист, который разделяет топку и дымооборот) располагать отражатель нужно таким образом, чтобы образовался канал для дыма.
Приварить крышку буржуйки, не забыв об отверстии для трубы. Вырезать и приварить верхнюю перемычку. То же самое проделать с более узкой деталью.
Сделать дверцу. Ее рекомендуется делать на всю ширину печки, чтобы без проблем можно было извлечь колосники и отражатель во время чистки и ремонта. Не забудьте о том, что дверца должна быть оснащена ручкой, защелкой и завесами.
Установить конструкцию на ножки, которые можно изготовить из металлической трубы диаметром 2–3 см. Слишком высокими их делать не стоит. 8–10 см будет достаточно. При желании можно оснастить их болтами, что позволит регулировать высоту.
Изготовить дымоход из трубы диаметром 15–18 см. Для ее вывода нужно сделать отверстие в стене соответствующего размера. Труба состоит из трех частей, которые соединены между собой под углом 45°.
На нижнем конце дымоходной трубы необходимо сделать вращающуюся заслонку. Сделать ее можно также из листового металла, но диаметр должен быть немного меньше отверстия в трубе. Предусмотреть нужно и ручку, которая бы двигала эту заслонку.
Фиксировать трубу нужно на гильзе размером 15–20 см, которая приваривается по отверстию к верхней крышке.
Установить печку, отрегулировать ее высоту.

Видео: оригинальная буржуйка для гаража своими руками

Печь из молочного бидона

Изготовить такую печь довольно легко, нужно лишь следовать пошаговой инструкции:

Тщательно подготовить емкость, которая будет служить топкой печи. Для этого нужно очистить внутренние стенки бидона от загрязнений и ржавчины, если она там есть.
Выбить в корпусе будущей буржуйки отверстие, через которое будет происходить загрузка топлива. Сделать это можно с помощью зубила и молотка.
Закрепить на корпусе дверные шарниры, после чего можно установить дверцу. Не забудьте сделать крючок, который будет фиксировать дверцу в закрытом состоянии.
В днище емкости необходимо проделать отверстие круглой формы, которая будет служить для дымоходной трубы. Диаметр этого отверстия необходимо сделать около 10 см.
Установить колосник из проволоки змеевидной формы (в данном случае рекомендуется выбирать именно такой). Изготовить его можно самостоятельно. Для чего стальную проволоку согнуть несколько раз и завести внутрь подготовленного молочного бидона. Предварительно нужно позаботиться об опорах из арматурного прута для колосников, которые нужно приварить к стенкам емкости.
Приварить дымоход.
Установить буржуйку на подготовленном месте. Фундамент для этого не требуется, однако можно сделать небольшую опору из красного кирпича без использования цементного раствора.
Выложить вокруг печки экран из огнеупорного кирпича. Это позволит увеличить эффективность буржуйки.

Какой высоты должна быть труба?

Основное правило: вертикальная наружная часть дымохода должна быть как минимум на 0.5 м выше конька крыши (или плоской крыши, что актуально для гаражей). Чем выше будет выходить труба — тем лучше будет тяга, но и тем менее устойчивой она будет (от сильного ветра ее может погнуть или даже сломать).

Оптимальный вариант — от 0.5 до 1.5-2 м в высоту над крышей.

Кирпичный дымоход в гараже построить не получится, асбестовый и керамический — использовать сложно.

П оэтому остается 2 вариант а :

Труба из нержавейк и .

Г офра из нержавейки.

Гофру можно и удобно использовать, чтобы проложить внутреннюю часть дымохода (которая проходит внутри гаража). Ее можно провести до самого тройника у стены или у перекрытия.

Нержавеющая труба — может использоваться как только для наружной (уличной) части, так и для внутренней. Работать с ней чуть сложнее: поскольку ее нельзя гнуть — каждый поворот придется соединять с отводом. Но зато нержавеющая труба гладкая внутри, а гофра — ребристая (а значит — сажа будет скапливаться).

Подведем итог: самый простой и дешевый вариант — гофра внутри, потом тройник, потом труба из нержавейки на улице. Вариант удобнее (в обслуживании), но чуть сложнее в установке — нержавеющая труба и внутри, и снаружи.

Как обезопасить обеспечить герметичность?

Особенно важно гарантировать соблюдение всех условий для герметичности, если дымоходная труба выводится вертикально вверх. В потолочном покрытии для этого монтируют стакан, а все швы тщательно обрабатывают эффективным герметиком

Можно использовать битум. Он наносится тонким слоем непосредственно на внешнюю часть дымоходной трубы. Особый защитный зонтик, так называемый «гриб», помогает оградить трубу от влаги, осадков.

Видео: устраняем течь на крыше возле трубы

На крышах возле дымоходных труб появляются течи. Чтобы все было герметично, влага не попадала внутрь гаража, надо грамотно устранить течь. Следующее видео поможет сделать это качественно.

https://www.youtube.com/watch?v=YK8P7vyiWD0&feature=youtu.be

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

1 колено длиной 120 см, диаметром 10 см;
2 колена длиной 120 см, диаметром 16 см;
3 стыковых колена 16*10 см;
Тройник диаметром 16 см и заглушка к нему;
Грибок – 20 см;
Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.
