Делаем электрощиток в гараж своими руками

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Способ прокладки

Несмотря на то что скрытая проводка эстетичнее и к тому же защищена от механических повреждений слоем штукатурки или других отделочных материалов. Но рассудите сами, как часто вы видите скрытую проводку в гараже?

Вот в том-то и дело, что в гараже рационально делать открытую электропроводку. Её проще модернизировать, например, повесив пару дополнительных светильников или установив розетку, не говоря уже о переносе выключателей в удобное место. К тому же в случае повреждения её легче заменить.

Материал стен и их отделки

Если у вас кирпичный, шлакоблочный, железный гараж (или из любых других несгораемых материалов) — можно прокалывать кабель как голый, без дополнительной защиты, так и в ПВХ-гофре или кабельном канале, а в местах, где велика вероятность повреждения использовать металлорукав или трубы.

Но если стены вашего гаража отделан сгораемыми материалами, например, пластиком, вагонкой и т.д., то учтите, что нужно выдержать расстояние между кабелем и сгораемой поверхностью в 10 мм (согласно ПУЭ п. 2.1.37.), подобно тому как прокладывают ретро-проводку на керамических роликах-изоляторах.

Можно прокладывать кабель и в металлической трубе или под ним делать подложку из несгораемого материала (металлическая или асбестовая полоса), выступающую за края кабеля на 10 мм с каждой стороны.

Возможен и вариант прокладки кабеля в металлической трубе и это самый надежный и безопасный способ прокладки проводки в постройках, где стены выполнены из сгораемых материалов. Это касается как скрытых электропроводок за сгораемой обшивкой, так и открытых по ним.

На практике чаще всего можно встретить проводку в гофре или на клипсах непосредственно по стенам гаража.

Варианты прокладки электропроводки

Проектирование рабочей схемы электрощитка

Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:

Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе

Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А

Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько. Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А. При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа. Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри
Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN

Подключение кабеля заземления

Электрощиток нужно делать только с эффективным заземлением гаража. Это второй вопрос по значимости, ведь если его не сделать, то возникает высокая вероятность в аварийной ситуации получить повреждение электрическим током. В основном электрощиток для гаража рекомендуют оснащать системой TN. Причем контур для заземления необходимо выполнять с помощью круглых прутиков, соединенных между собой стальной полоской. Такую процедуру необходимо выполнять только в том случае, если данного контура еще нет.

Есть 2 вида шкафов — это шкафчики закрытого и открытого типа. Гараж по своей сути — это помещение, в котором могут присутствовать различные пары, поэтому его квалифицируют как помещение, имеющее повышенную опасность. Поэтому для щитка лучше использовать закрытые виды шкафчиков, чтобы никакие вредные вещества не смогли проникнуть и вступить в реакцию с проводкой.

Как должен быть устроен электрощиток

После того как все подготовительные работы проведены, нужно определиться, как собрать электрощиток своими руками и какие инструменты для этого пригодятся.

Сборка электрощитка в гараже

Чтобы собрать электрощиток в гараже, необходимо собрать такой инструментарий:

отвертки, плоскогубцы, молоток;
электродрель со сверлами;
саморезы и дюбеля.

Сначала ящик подготавливают к эксплуатации. Затем в электрощиток необходимо поместить счетчик и предохранительные автоматы. Все оборудование, которое будет расположено в ящике, следует соединить перемычками. Корпус электрощитка следует подключить к контуру заземления.

Теперь можно подготавливать место монтажа щитка. Его не следует размещать в отдаление от точки захода питающего кабеля. Электрощиток следует размещать не ниже, чем в 1,4 м от пола. Следует помнить, что подведение кабеля снаружи к гаражу осуществляется сотрудником службы электросети. Только потом можно начинать разводку электросети в самом гараже от электрощитка.

Монтаж

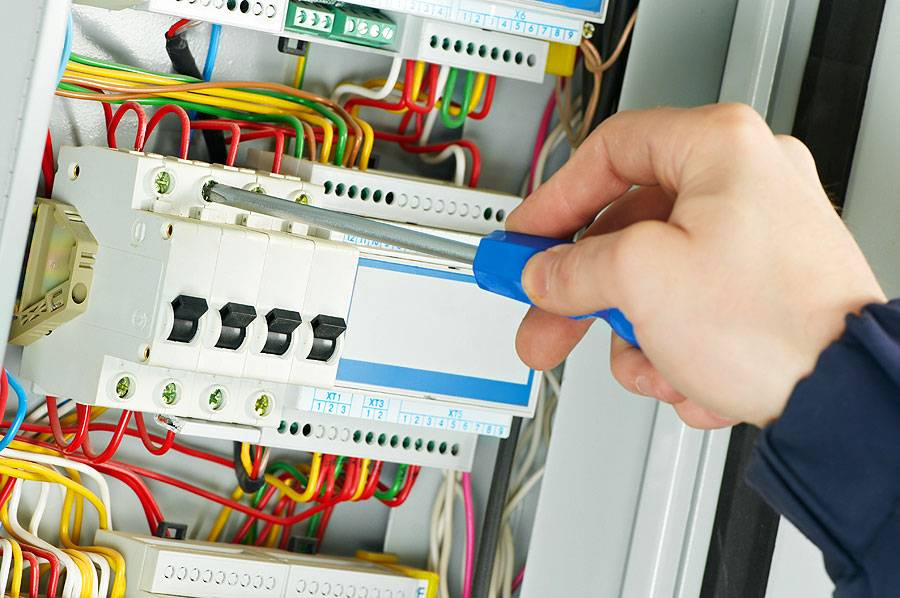

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

Лучше устанавливать лампы парами – с левой и правой стороны от машины.
Еще можно расположить источники свет сзади и спереди от машины
Зависит вариант размещения ламп от нужд автовладельца.

?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой.

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража

С его помощью можно включать и выключать отдельные ветки

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Правильный выбор оборудования и инструмента

Самый первый этап, с которого устанавливается электрощиток в гараж – подбор необходимого для этих целей оборудования. В частности, потребуются следующие наименования агрегатов, систем:

Элемент освещения
Вентиляция (принудительная, принимая к вниманию, что естественная система не потребует наличия специального оборудования)
Различные приборы бытового характера, которые позволят оптимальным образом контролировать процесс эксплуатации агрегатов.
Потребуется подобрать комплект электроинструментов, среди которого стандартное зарядное устройство, предназначенное для обслуживания аккумуляторов, сварочный трансформатор (инвертер).
Наконец, в целях безопасности потребуется приобрести также и сигнализацию, которая сможет предупредить владельцев имущества относительно факта проникновения в пределы их частной собственности.

Когда все необходимые инструменты и агрегаты подобраны в нужно наименовании, необходимо спроектировать схему работы.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

Устройство гаражного щитка

Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.

Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

схема электрощитка

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.

С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.

Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.

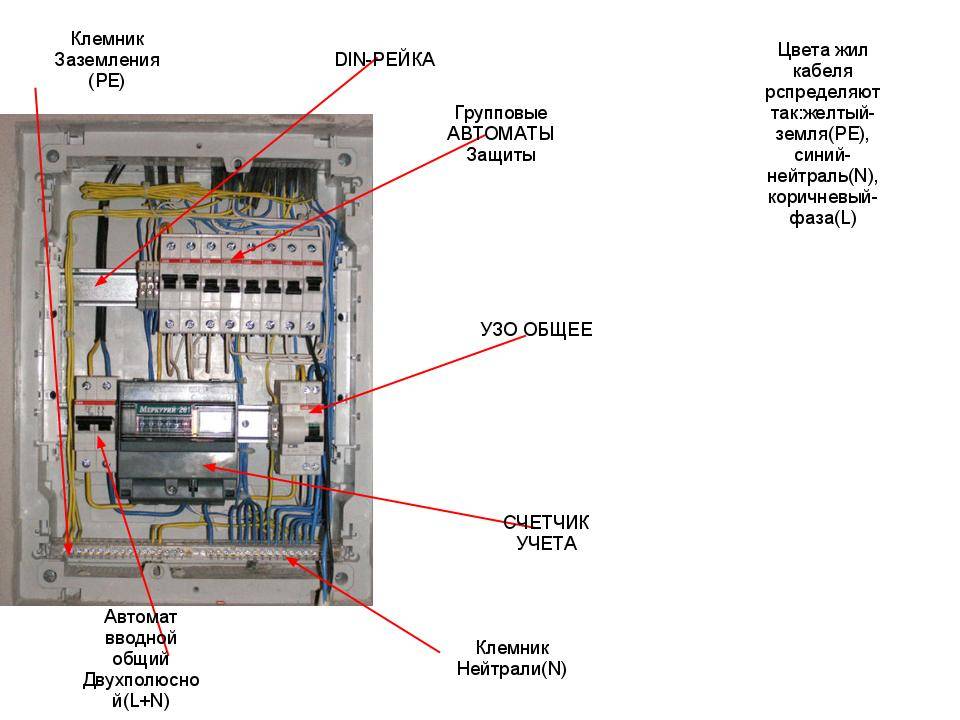

Возможный вариант размещения всех узлов внутри щитка.

электрощиток

После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Особенности сборки электрического щитка

Во избежание несчастных случаев или недочетов в процессе установки электрощитка, нужно знать несколько нюансов.

Первая особенность — нулевой проводник. Некоторые мастера соединяют заземление с нулевым проводником, но в такой конструкции при сгорании провода заряд электроэнергии проходит по корпусу щитка, что создает опасную для жизни человека ситуацию. При правильном подключении провод фазы подсоединяется снизу к колодке заземления.

Вторая особенность – трехфазное питание. Сборка панели электрооборудования с трехфазным питанием происходит с равномерным распределением напряжения. Это обеспечит защиту от перекоса фаз, так как потребителем может быть мощное бытовое устройство, к примеру, сварочный аппарат.

Оборудование для сборки щитка

Электрическая схема щитка. Перед началом работы стоит подготовиться и приобрести все необходимые элементы.

Для сборки электрощитка понадобится следующий комплект инструментов и оборудования:

сертифицированный электрический счетчик, на котором обязательно должна быть отметка о прохождении проверки в компании Энергосбыта;
провода;
автоматика;
стиппер — инструмент для зачистки изоляции, при неимении можно заменить ножом;
наконечники штыревые втулочные изолированные (НШВИ), используются для фиксации проводов;
устройство защитного отключения (УЗО);
пресс-клещи для опрессовки изолированных наконечников;
клеммы — электроустановочное устройство для надежного соединения проводов;
гребенка для проведения электричества по всем устройствам щитка;
металлический профиль для крепления модульного оборудования;
прочие необязательные инструменты.

Порядок сборки и монтаж

Гаражные щитки представляют собой своеобразную конструкцию из защитного блока и самой системы, поэтому их вполне удобно собирать без специального пространства.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

Лампы. Это основной источник света, без которого невозможно работать в гараже.
Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Схема щита

Электрический щиток для гаража и схема его подключения

При применении трансформатора Т-1 схема гаражного щитка состоит в следующем.

К отдельным выводам подсоединяют обмотку первичного вида. Их распределяют отдельно от тех, к которым подсоединяется вторичная обмотка трансформатора.
Выводы, к которым происходит подключение вторичной обмотки, совмещают со специальной магистралью, которая предназначена для того чтобы освещать подвал, находящийся в гараже.
Также необходимо учитывать, что вторичная трансформаторная обмотка должна оснащаться выводом именно в двадцать четыре вольта. Это необходимо для того, чтобы система обеспечивалась током непрерывно, силой в пятнадцать вольт.
Между клеммами двух видов происходит распределение общей сетевой нагрузки.
Напряжение можно привести в норму при помощи особых диодов, после чего подходит на конденсаторы через резисторы.

Правильный выбор оборудования и инструмента

При выборе электрощитка в гараж, следует обратить внимание на несколько факторов:

Место расположения устройства.Если оно будет на улице следует выбирать влагоустойчивые модели.
Материал блока – пластик или металл.Щиток, расположенный на улице, лучше выбирать железный, так как он более устойчив к повреждениям.
Дизайн дверцы —прозрачная или металлическая.Зависит от условий содержания электрощитка.
Способ установки — конструкция будет встраиваемая или навесная.В зависимости от состояния стены гаража и веса щитка.
Сколько модулей необходимо.Их рекомендуется устанавливать в запасе, чтобы всегда можно было подключить дополнительные элементы. Например, в случае с трехфазным УЗО понадобится 4 модуля.
Нужно ли оснащать гаражный щиток зарядным устройством.

Сборка электрощитка

Электрощиток

Для сборки понадобятся следующие инструменты:

стандартный набор инструментов (молоток, отвертки, плоскогубцы);
дрель и сверла;
крепежные элементы (дюбеля, саморезы).

Вначале шкаф необходимо подготовить к эксплуатации согласно прилагаемой инструкции. После этого в него устанавливаются предохранители и счетчик. Все приборы в щитке соединяются при помощи перемычек. Корпус шкафа должен быть подключен на контур заземления при помощи заземляющей перемычки или на металлический каркас гаража.

Монтаж оборудования

Потом готовится место установки электрощитка. Оно не должно быть отдаленным от точки захода наружного кабеля. Высота установки щитка должна быть не менее 1,4 м от пола гаража.

Стоит отметить, что подвод кабеля с наружных сетей к самому гаражу, где установлен электрощиток, осуществляет сотрудник службы электросети. Только после этого можно приступать к разводке электрической сети в гараже с соблюдением требований по электробезопасности.

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.
