Калитка из профнастила за 10 шагов: ТОП-145 фото готовых примеров и решений, как сделать из профилированного листа калитку

Этапы работы

Работа по сооружению калитки состоит из следующих этапов:

  1. Сооружение опорной конструкции;
  2. Изготовление каркаса калитки;
  3. Обшивка профлистом;
  4. Установка замка.

Необходимые инструменты

Необходимо подготовить следующие инструменты:

Бетономешалка

Сварочный аппарат

болгарка – для металлических труб

для профилированного листа – резак для металла

шуруповерт и шурупы разных вариаций

садовый бур

лом

линейка и рулетка

мел или карандаш – для нанесения разметок

Опорная конструкция

Калитка должна строиться на опоре. Обычно опорой выступают края забора, закрепленные столбиками. Но для надежности рекомендуется установить для калитки отдельные столбики.

Предварительно необходимо четко определить тип конструкции, затем замерить площадь, составить чертеж и подготовить необходимые инструменты.

Оптимальная ширина калитки – 1 метр. Через такую калитку легко переносить мебель или другие крупные предметы.

Если сделать шире, то калитка быстрее деформируется. Если сделать калитку уже, то петли на ней быстро изотрутся.

Оптимальная высота конструкции – от 2 до 2,2 метров.

Если каркас ворот или забор по высоте выше, то на верхнюю часть калитки устанавливаются металлические перемычки.

Оставшееся пространство следует зашивать всплошную. При возведении калитки больших размеров, конструкцию следует укреплять дополнительными рамками и петлями с усиленным эффектом.

На профилированный лист нельзя применять болгарку, так как это приведет к деформации полимерного покрытия с последующим появлением ржавчины.

В качестве опорных столбиков подходят:

  • металлические трубы;
  • прутья;
  • кирпичные колонны;
  • каменная кладка.

Если выбор остановлен на профильных трубах, то их толщина должна быть 3-4 мм. Трубы устанавливаются в яму. Глубина ямы зависит от типа грунта.

Если грунт каменистый, то яма должна быть около 70 см, если рыхлая почва, то яма выкапывается около 1 метра. Диаметр ямы во всех случаях – около 30-40 см.

Каменная кладка и колонна из кирпича обходятся дороже по стоимости и дольше по времени. Предварительно необходимо залить фундамент с параметрами минимум 50х50 см.

Если сооружение кирпичное, то параметры должны быть около 39х39 или в полторы кладки. Фундамент сооружается на опорных металлических трубах, которые должны быть установлены в яму до заливки бетона.

Каркас

Для сооружения калитки оптимально брать профилированные трубы с сечением 6х4 см. Из профилированного листа вырезается кусок с параметрами будущей калитки. Углы должны быть строго 45 градусов. После вырезки привариваются мелкие детали:

навесы для петель

пластина для замка

ручка

Замок и ручки должны устанавливаться примерно в 90 см высоты от нижнего края конструкции. Затем следует обработать конструкцию антикоррозийным покрытием. Если необходимо, производится грунтовка или покраска.

Монтаж осуществляется после того, как бетонная смесь фундамента полностью высохла.

Это потребует несколько дней. Установка непосредственно конструкции состоит из следующего алгоритма:

  • на проем устанавливается деревянный брус, который послужит опорой для калитки до закрепления в петлях;
  • калитку поставить на брус и сверить все углы, положение конструкции должно быть идеально ровным;
  • протестировать работу калитки;
  • приварить петли;
  • обработать или зачистить швы.

Установка звонка

Выбирая звонок, необходимо учитывать расстояние между домом и калиткой. Оптимально выбрать звонок с большим радиусом, так как преграды в виде стен и отделки вызывают уменьшение сигнала звонка. Установка состоит из следующих алгоритмов:

  1. определить место монтажа на калитке;
  2. пометить место монтажа двусторонним скотчем;
  3. обработать место установки антикоррозийным средством;
  4. прикрепить деталь с помощью саморезов;
  5. установить станцию внутри дома;
  6. монтаж стационарного приемника внутри дома.

Установка замка

Замки бывают накладными и врезными. Проще работать с врезными замками. Их достаточно закрепить с помощью саморезов. Накладные замки устанавливаются поэтапно:

  • установка замка во внутреннюю поверхность конструкции;
  • просверлить отверстие для крепления;
  • сердцевина замка должна оказаться между двумя ребрами поверхности профнастила;
  • замок закрепляется с помощью сверла и метчика.

Дизайн калитки

Для дизайна применяются кованые декоративные элементы. Если калитка предполагает наличие таких элементов, то они должны быть приварены до установки каркаса в проем.

Покраска декоративных элементов осуществляется до приваривания, так как для полного окрашивания нужен доступ со всех сторон.

Стоимость изделия

До того как сделать калитку из профлиста, рекомендуется предварительно просчитать стоимости конструкции. Готовое изделие обойдется от 4,5 тыс. р. Это зависит от сложности его исполнения. А если изготавливать калитку самому, можно существенно сэкономить. Материалы для нее обойдутся всего в 2-2,5 тыс. р.

Калитка из профнастила своими руками — отличный способ обеспечить безопасность приватной территории, придав ей красивый внешний вид и не потратив много средств. Применив собственную фантазию, базовые навыки работы с металлом, можно создать оригинальное авторское изделие, которое станет визитной карточкой участка.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Уход за калиткой

Чтобы конструкция не теряла визуальную привлекательность и функциональные качества, необходимо проводить 1 раз в год следующие работы по уходу:

  • смазывать петли солидолом или моторным маслом;
  • смазочные средства каждый раз должны быть разными;
  • конструкцию промывать мыльным раствором;
  • покраска столбиков из металлической трубы.

Сам профилированный лист не требует регулярной покраски. Грязь и налет пыли на поверхности нельзя удалять химическими растворителями.

Если появился скрип в петлях, то нет необходимости ждать года. Петли достаточно залить небольшим количеством масла в любое время года.

Покраска

Для наружных работ применяют лаки, эмали и грунты, образующие на поверхности дерева защитную пленку. Они производятся на основе акрила, латекса, алкидных смол или масел. Отличительная характеристика материалов для обработки древесины — высокая стойкость к влаге, морозам и УФ-лучам.

Чтобы краска ровно легла и пропитала слой дерева как можно глубже, поверхность нужно высушить и отшлифовать. Для материалов на водной основе кисти должны быть средней жесткости с искусственной щетиной. Масляные или алкидные составы лучше наносятся кистью из натуральной щетины.

Сначала древесину покрывают грунтом, а после его высыхания — 2-3 слоями краски. Ее наносят равномерно вдоль волокон, каждый слой нужно хорошо просушить.

Необходимое оборудование и инструменты

В процессе работы понадобятся:

  1. Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
  2. Лопата или садовый бур, трамбовка – для установки столбов.
  3. Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
  4. Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.

  5. Шуруповерт с саморезами – для фиксации профнастила.
  6. Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
  7. Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

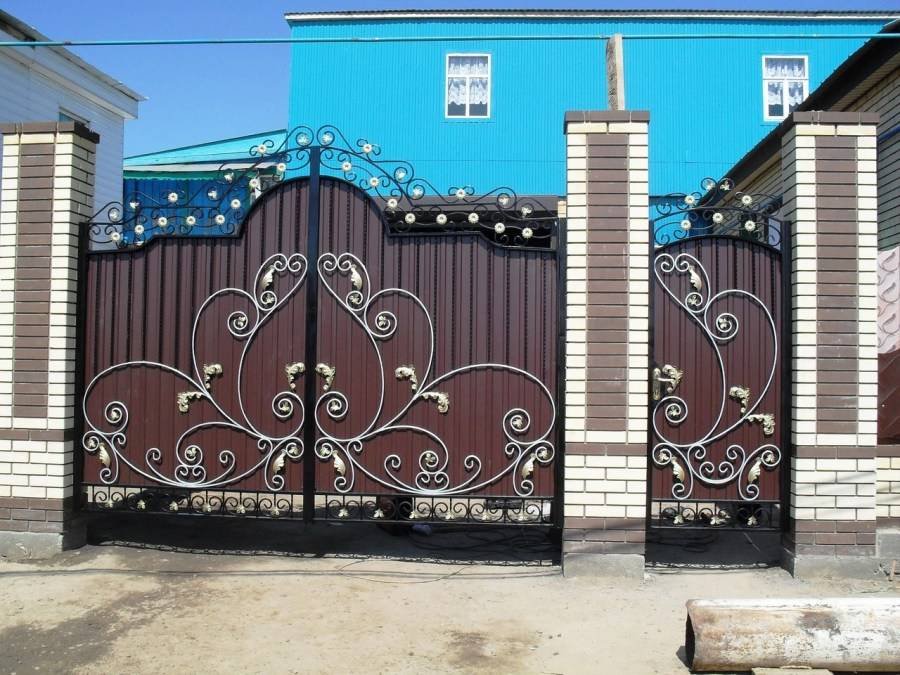

Внешний вид конструкции с элементами ковки

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

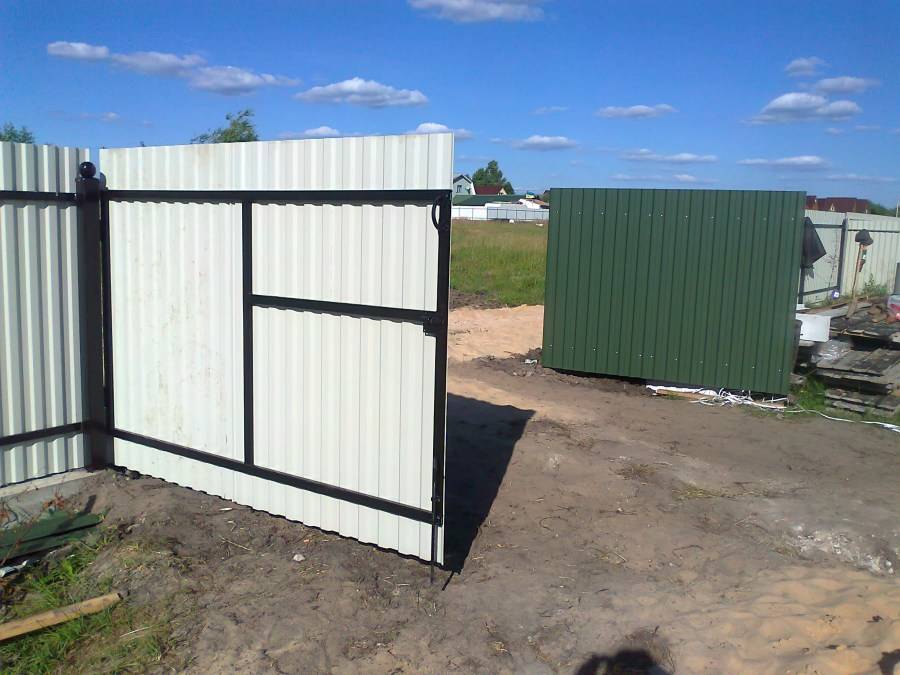

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа — к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Калитка своими руками – вариант 3

По этой причине калитке, я считаю, необходимо уделить особое внимание. Я же хочу предложить свой способ

В моем случае стандартный лист заборного профнастила (2×1,25 м) не просто прикрепляется саморезами к заранее приготовленному каркасу, а как бы вставляется в рамку из металлопрофиля. Для этого металлопрофиль (25×40) по контуру калитки ставится на ребро, а перемычки (20×40) внутри привариваются, наоборот, плашмя. Так создается небольшое углубление, куда и укладывается лист профнастила, ко-

торый оказывается как бы в рамке. Согласитесь, в таком варианте калитка смотрится гораздо интереснее. На фото приведены два вида – снаружи и изнутри. Также привожу схематический чертеж. На фотографиях и на чертеже хорошо видна вся незамысловатая конструкция калитки. Причем размер никакой роли не играет.

Калитка снабжена удобным врезным замком с ручкой-защелкой, а сами ворота при необходимости легко открываются на всю ширину.

Почему я решил опубликовать свою заметку? Да потому, что ко мне приходило уже много людей с нашей улицы, и всех интересовали некоторые детали моей калитки, а именно – как я закрепил листы внутри каркаса. Поэтому делаю вывод, что калитка моя людям понравилась и есть желающие повторить ее конструкцию в своем хозяйстве. Удачи!

Юрий Вадимович Владимирская область г. Вязники

Красивая калитка своими руками

Калитка из дерева своими руками

Хорошо смотрится и калитка из дерева. Такая конструкция не менее прочна и декоративна. Этапы таковы:

Подготовьте инструменты и материалы для работы. Понадобятся доски и брусья, металлические уголки и петли, саморезы, болты, дрель, уровень, угольник, рулетка, торцевая головка и трещотка, строительный карандаш. Деревянные заготовки перед началом работы желательно пропитать антисептиком, который защитит от насекомых, плесени и пересыхания.

Сделайте нужные замеры. Необходимо определиться с тем, какой ширины будет проход, после чего рассчитать требуемое количество досок. Для каркаса потребуются брусья. Он навешивается на опоры, которые устанавливаются заранее с помощью металлических клиньев. Чтобы впоследствии не обрезать доски, тщательно определите расстояние между опорами перед установкой.

Подготовьте материал для каркаса. Брусья должны быть короче досок для калитки примерно на 5-10 см.

Соберите каркас с помощью металлических уголков и крепёжных элементов. На данном этапе пригодятся болты, размер которых должен быть значительно меньше ширины заготовки, что позволит выполнить сборку качественно, не повредив брусьев. Получится прямоугольник, в центре которого устанавливается поперечина.

Навесьте каркас на уже готовые опоры. Примерьте, хорошо ли сходятся все элементы конструкции, затем установите каркас с помощью подпорок.

Закрепите на опорах петли. Предварительно выставьте все элементы по уровню, а болты не закручивайте до конца. Достаточно отрегулировать их и поджать до упора.

Монтируйте доски калитки. Они прикручиваются саморезами к каркасу.

Окрасьте полученную калитку.

Установите верхнюю планку. Такое обрамление смотрится очень декоративно, а сделать его легко: необходимо поместить планку немного выше верхней части досок, подложив между ней и опорой кусок бруса. Прибить гвоздями.

Установите щеколду. К деревянным калиткам своими руками хорошо подходят небольшие металлические запоры, которые помещаются на крайнюю доску с открывающейся стороны.

Таким образом можно легко сделать калитку из дерева своими руками всего за несколько часов.

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

  • Бетонирование
  • Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

  • В заборе из профнастила
  • В каменном или кирпичном заборе
  • В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

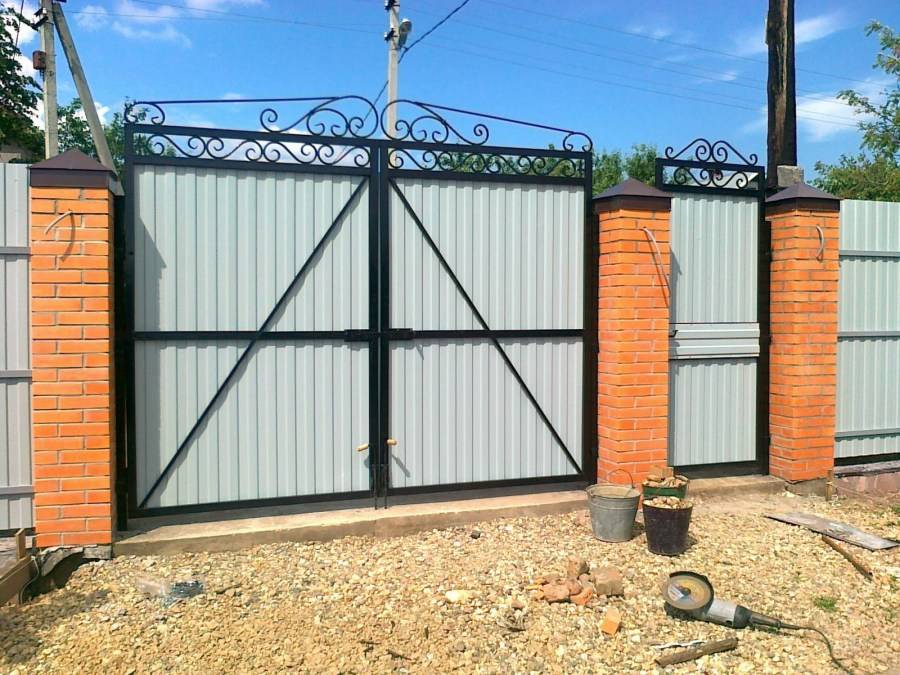

Калитка в кирпичных столбах

Калитка в кирпичных столбах

Если столбы бетонные, то в материале сверлят отверстия, в  которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится  Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

Кирпичные столбы

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

  • Строительный угольник (все углы должны иметь ровно 90ᵒ)
  • Электросварка (если каркас металлический, понадобится )
  • Отвес или уровень (для выставления столбов)
  • Садовый бур и лопата (для того чтобы сделать ямки)
  • Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
  • Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
  • Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
  • Электросварка;
  • Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет  расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

  • Столбы
  • Профнастил
  • Уголок или квадрат
  • Цемент
  • Песок
  • Щебень
  • Электроды
  • Петли
  • Замки для калитки
  • Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

Монтажный чертеж

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами

Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже. Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Рабочий сборочный чертеж

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.

Почему профнастил?

Этот материал обладает рядом преимуществ. Ведь он имеет необходимую прочность, устойчив к воздействию влаги и механическим повреждениям. Цветовая гамма достаточно широкая, а это позволит выбрать подходящий лист под имеющийся забор и фасад дома. Еще одно существенное преимущество – профлист легкий, что позволит осуществить работы по изготовлению калитки и ее монтажа самостоятельно.

Варианты конструкции калитки из профнастила:

  • Стандартная, прямоугольная на металлическом каркасе.
  • Арочная.
  • С коваными элементами. Они будут смонтированы поверх листа. Тем самым она превратиться из преграды для входа во двор в произведение искусства.
  • Калитка в воротах – это неплохой вариант для экономии, ведь дверь врезается в плоскость ворот, тем самым можно использовать меньше материалов.
  • Комбинированная – с коваными элементами и профлиста.

Характеристики материала

Профильный лист оптимален для обустройства пространства внутри участка. Эффектные элементы получаются при зонировании огорода, для высадки цветов и внедрения дизайнерских решений. Такой широкий профиль эксплуатации обусловлен следующими достоинствами и недостатками этого материала.

Достоинства:

  • Профилированные листы имеют небольшой вес. Их легко резать и монтировать;
  • Износостойкость. Если выбрать лист с полимерным покрытием, то конструкция сохраняет цвет и качества до 25 лет;
  • Широкий выбор – рынки предлагают множество цветов и фактур;
  • Профнастил не подвергается воздействию влаги и ультрафиолета. Этому способствует его покрытие из прочной пленки;
  • Доступная цена;
  • Листы разных размеров, что дает возможность выбрать требуемый размер.

Недостатки материала:

  • Если на конструкцию выпадает нагрузка, то материал со временем деформируется;
  • Профнастил, в силу своей незначительной толщины, практически не обеспечивает звукоизоляцию;
  • Если на поверхности появляются царапины, то запускается процесс деформации всей поверхности. В таком случае помогает только замена листа на новый.

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки, вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

Используемый инструмент

Как сделать ворота, используя только инструмент, который есть в арсенале домашнего мастера? Просто, но пригодится сварочный аппарат. Чтобы не осваивать сложные техники, надо воспользоваться электросваркой.

О шуруповерте уже упоминали, но стоит не забыть, что его рабочие части (биты) должны точно подходить к крестовине на шляпке болта.

Для обрезания труб пригодится угловая шлифмашина («болгарка») с отрезным, шлифовальным и зачистным кругами для металла. Это универсальный инструмент, которым можно в рассматриваемом случае сделать большую часть работы.

Естественно, понадобится емкость для замешивания строительного раствора, штыковая и совковая лопаты, ведро для воды, струбцины для предварительного крепления профлиста, строительный уровень, слесарный или строительный угольник, измерительная рулетка и прочие приспособления.

Не будет лишним и лазерный уровень, который позволит более точно выставить горизонтальность и вертикальность.

Сварка рамы калитки из металлопрофиля

Все сварочные работы желательно проводить на идеально ровной поверхности. Лучше воспользоваться монтажным столом, хотя он есть далеко не у всех.

Металлическая калитка из профиля своими руками сваривается в таком порядке:

  • Вырезанные по заданным размерам профильные трубы раскладываются на ровной поверхности, после чего уровнем проверяется их горизонтальное положение.
  • 4 части будущей калитки прихватывают сваркой в нескольких местах.
  • Проверяются диагонали прямоугольника. Они должны быть одинаковыми.
  • Если размеры совпадают, выполняется окончательное свариваются каркаса в единую конструкцию.
  • На готовый каркас привариваются 1-3 ребра жесткости. Можно приварить поперечины горизонтально или сделать 1 центральную перемычку, а 2 отрезка пустить по диагонали каждой из секций.
  • Все сварные швы зачищаются болгаркой.
  • К каркасу привариваются петли на расстояниях около 25 см от краев. Они располагаются друг другу навстречу, чтобы злоумышленник не смог снять калитку с петель.
  • Калитка из металлопрофиля фиксируется на опоре, после чего привариваются петли на опору. Для монтажа металлических петель желательно присутствие двух человек, один из которых будет удерживать калитку, а второй — приваривать петли.
  • Проверяется работа конструкции.
  • Каркас калитки покрывается грунтовкой, а после ее высыхания красится.
  • Выполняется обшивка калитки металлопрофилем. Сначала, зная точные размеры каркаса, вырезается кусок профлиста. Затем он крепится на саморезах при помощи шуруповерта.
  • Отмечаются места врезки ручки и замка.
  • В профлисте делаются прорези для ручки и замка.
  • Выполняется монтаж замка и ручки на калитку.
  • На опоре выполняется монтаж ответной части замка.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
