Что надо знать перед проектированием ворот
Виды ворот для гаража
Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.
Распашные
Такие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.
Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.
Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.
Откатные
Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.
Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.
Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.
Подъемно-поворотные
Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.
Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.
Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.
Подъемно-секционные
Ворота для гаража появились на рынке нашей страны недавно.
Это многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.
Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.
Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.
Роллетные
Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.
Советы
Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.
Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.
Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.
Материалы
Любые гаражные ворота изготавливаются из таких основных материалов:
- металл (профнастил);
- дерево;
- сталь.
Конструкции из профнастила имеют довольно долгий срок эксплуатации и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.
Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.
Деревянные гаражные ворота менее востребованы на рынке, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.
Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.
Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.
Профилированные листы – также отличный материал для изготовления гаражных ворот. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.
Подъемные ворота: какими бывают и чем отличаются
Все поворотные конструкции используют один и тот же принцип, когда воротное полотно смещается его подъемом; но реализуется этот принцип по-разному. Распространение получили две разновидности: модели подъемно-секционного и подъемно-поворотного вида.
Подъемно-секционные
Полотно состоит из секций (панелей), соединенных между собой с некоторой степенью свободы при помощи петлей шарнирного типа. Движение полотна при открывании происходит сначала вверх, а затем внутрь гаража, вдоль потолка. Конструкция обладает следующими особенностями:
- Ширина панелей в среднем 50 см. Для их изготовления используют сталь, пластик, иногда древесину.
- Оптимальный вариант для теплоизоляции гаражного помещения – пенополиуретан.
- Для направляющих используют нержавеющую сталь. Подвижные элементы, ролики, муфты сделаны из стали или поливинилхлорида.

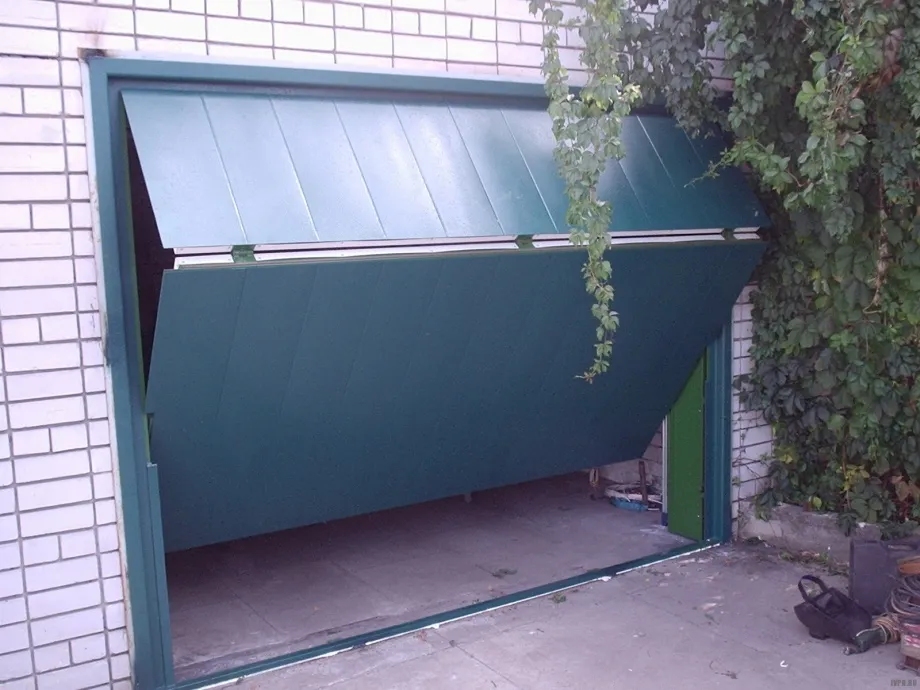

Подъемно-секционное полотно с двумя панелями
Плюсы конструкции очевидны: она удобная, безопасная и простая в эксплуатации, обладает высокой прочностью и рассчитана на долгий срок службы. Серьезным недостатком и препятствием для установки является отсутствие механизмов защиты от взлома. Собрать их своими руками сложно, и единственным вариантом остается монтаж готовой воротной системы заводского изготовления.
Подъемно-поворотные
Полотно ворот подъемно-поворотного типа – цельная конструкция, которая при подъеме целиком смещается внутрь гаража к потолку. У конструкции выделяют следующие особенности:
- Движение возможно благодаря шарнирно-рычажному механизму.
- Воротная система отличается прочностью, хорошо защищена от взлома.
- Модель подходит для самостоятельной сборки: процесс состоит из простых монтажных работ, не требующих особых умений.

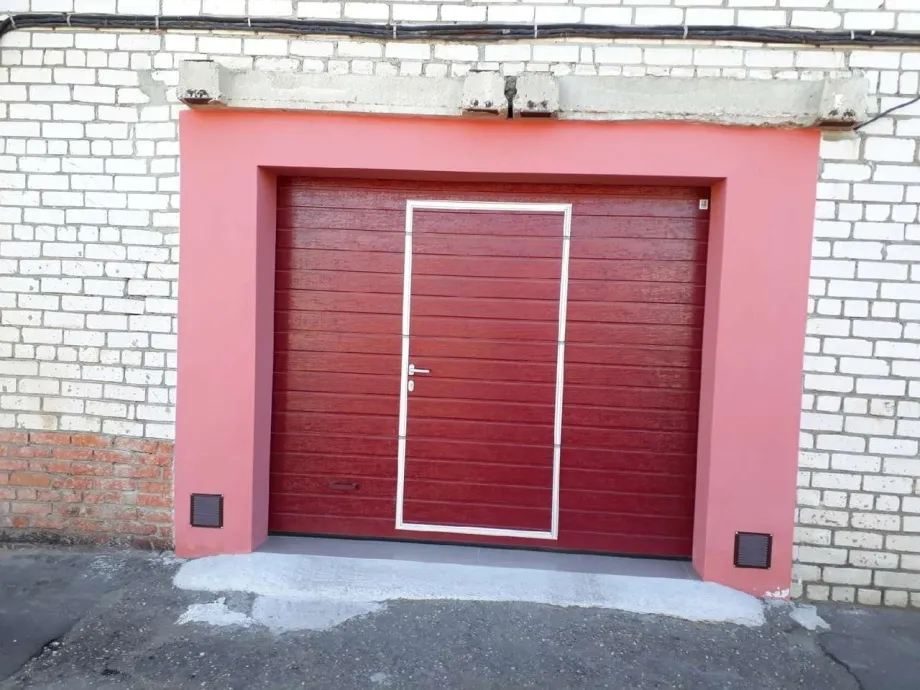

Полотно подъемно-поворотного типа с дверью
В самодельных подъемных воротах для гаража с поворотным механизмом используют два вида систем открывания:
- С противовесами. Подходит для тяжелых воротных систем. Подъемный механизм включает систему противовесов, которые крепятся к раме с помощью троса. Движение тяжелых ворот управляется лебедкой.
- Шарнирно-рычажное. Популярный способ приведения механизма в движение, простой и надежный, практически исключающий блокировку.
Изготовление несущей рамы откатных ворот
Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки. В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.
Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.
Вариант схемы рамы откатных ворот
Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.
Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества
Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик
Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.
Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.
Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:
все углы конструкции должны быть прямыми;
само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
швы делаются сплошными.
Рама из внешнего и внутреннего каркасов
Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки
Здесь есть они момент, который надо принять во внимание
Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.
Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.
Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.
Каркас откатных ворот в сборе
Итак, рама ворот готова, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Рекомендуется это делать, используя струбцины, чтобы направляющий элемент не повело во время крепления.
Рама откатных ворот приварена к направляющей
Следующие операции:
зачистка швов;
грунтовка рамы;
ее покраска.
И последнее – монтаж отделочного материала. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм. А у профильной трубы как раз такая максимальная толщина металла. При этом крепежи должны вкручиваться перпендикулярно к монтажной поверхности.
В принципе, ответ на вопрос, как сделать откатные ворота своими руками, дан. Чертежи, которые есть в свободном доступе в интернете, могут и не пригодиться. Слишком проста их конструкция.
Как сделать конструкцию
Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.
Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.
Два уголка нам понадобятся, чтобы ворота двигались. Берём два уголка, состыкуем и соединяем по краю, чтобы расстояние меж верхами было не менее 5 см. Привариваем рельс к пластине с дырками, меж нижним ребром поперечины и осью направляющего оставляем 8 см. Ко второму концу рельсы привариваем кусок швеллера с отступом 12-15 см. Далее крепим его к потолочному бруску. Можно установить дополнительные устройства защиты по желанию, также резиновую окантовку и накладки, они сделают конструкцию устойчивее которые придадут устойчивости конструкции.
Гаражные ворота
Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает – привариваем обе рамы.
Типы по способу управления
Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.
Механический способ
Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.
Автоматический
Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.
Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.
Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.
Решить проблему с электрическим сбоем можно следующими способами:
- Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
- Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
- Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.
Автоматический механизм фиксируется двумя способами:
- На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
- Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.
Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.
Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.
Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.
Виды подъемных сооружений – какие можно сделать самому?
Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.
Подъемно-поворотные ворота практически невозможно сделать самостоятельно
Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.
Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд
Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов
Недостатки поворотных систем:
- «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
- необходимость в использовании качественных (а значит, дорогостоящих) материалов;
- большая масса ворот.
Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.
О пультах управления (брелках) и типах кодировки
Все пульты можно разделить на две основные группы:
- с плавающим кодом;
- с фиксированным кодом.
Комплект автоматики для откатных ворот
Как работают брелки с фиксированным кодом
У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.
Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.
Какую систему кодировки для пульта управления выбрать…
Принцип работы пультов с плавающим кодом
У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.
Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.
Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?
Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.
Самодельные приводы: видео
Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…
Привод сделан от двигателя стиральной машины.
Самодельная автоматика для распашных ворот
Сделана она на этом приводе.
Двигатель для самодельной системы открывания распашных ворот
Схема подключения автомобильной сигнализации.
Как подключить сигнализацию к самодельной автоматике для ворот
Преимущества и недостатки подъёмной конструкции
Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.
Преимущества:
- Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
- Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
- Может использоваться любая внешняя отделка и декорирование.
- Полотно ворот можно дополнительно утеплять пенополистиролом.
- Есть возможность поставить оборудование для автоматического открытия.
- Можно использовать как в одинарных, так и в двойных гаражах.
Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.
Недостатки:
- Установка возможна только в прямоугольные проёмы.
- Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
- При открытом положении ворот уменьшается высота проёма.
- Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
- Некоторая сложность монтажа.
Преимущества и недостатки гаражных откидных ворот
Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:
- Откидная система ворот позволяет при выезде из гаража избежать образования
слепой
зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин; - Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.
Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.
Проектирование и расчёт секционных ворот
Выбор оптимального размера гаражных ворот зависит от следующих критериев:
- Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.
Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.
Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:
- Минимальная высота проёма: 1788 + 200 = 1988 мм.
- Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
- Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.
При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника
Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.
После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов
Подбор материалов для изготовления ворот
Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.
Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними
Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:
- вал;
- пружину;
- пружинные наконечники;
- барабан;
- трос;
- подвес;
- соединительную муфту.
Подбор инструментов
При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:
- Рулетка.
- Уровень строительный.
- Молоток.
- Строительный нож.
- Пассатижи.
- Отвёртки.
- Молоток.
- Дрель.
- Болгарка.
- Свёрла для дрели.
- Набор гаечных ключей.
Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.
Монтаж ворот
Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж.
Чертеж подъемно-поворотных ворот
После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:
- Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
- Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
- Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
- Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
- Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
- Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
- Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
- Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
- Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.
После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.
Схема установки ворот
Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:
- для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
- высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
- если подъем низкий, барабан следует располагать сзади;
- в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
- вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
- в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
- для обустройства автоматики можно воспользоваться автомобильной сигнализацией.
Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.
Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.
На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:
