Инструменты и материалы, необходимые для создания ворот
После того как будут подготовлены чертежи, наступает черед практического воплощения проекта.
Для работы потребуются две квадратные трубы 10 на 10 сантиметров (материал должен быть не менее 4-х миллиметров в толщину). Длина определяется путем сложения высоты створки и глубины ямы. Добавляется еще 100 мм на свободное открытие.
Трубы для рамы – 40 на 20 и на 2 миллиметра. Их длина высчитывается по периметру каркаса и с учетом 2 горизонтальных поперечин.
Профнастил выбирают стеновой, имеющий маркировку С8 и толщину до 0,8 мм.
Потребуются также:
- уголок шириной в 20 мм для распорок;
- саморезы под цвет профлиста;
- краска и грунтовка по металлу;
- цемент М400;
- песок;
- цельно-точеные эксцентрические петли.
Без следующих инструментов обойтись не получится:
- болгарка с набором дисков;
- ножницы для металла;
- кисти или валик;
- растворитель;
- электросварка;
- дрель со сверлами;
- шуруповерт с насадками под саморезы;
- бетономешалка или миксер;
- наждак;
- шанцевый инструмент.
Когда можно установить откатные ворота
Для установки желаемого вида откатных ворот порой недостаточно большого желания и бюджета; во многом успех установки зависит от типа участка, на котором ворота собираются расположить.
В некоторых ситуациях установить ворота либо вовсе невозможно, либо сильно усложнено.
Например, проблема с пространством всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое ворота будут откатываться, должно быть ничем не закрыто как минимум на ширину проема, умноженного на полтора.
Причиной тому служит то, что помимо самих ворот их технологическая часть также занимает немало места.
Кроме того, забор должен быть прямым, так как ворота двигаются по прямой траектории
Да, вполне очевидный факт, но многие потребители забывают принять его во внимание. Неровностей рельефа в месте открытия ворот так же быть не должно.
Вариант №2. Вечные ворота
Рассмотри еще один вариант бюджетных откатных ворот своими руками, которые можно называть вечными. Они имеют 6 точек крепления. Это идеальный вариант, если дорога к дому узкая, возле въезда на участок есть столбы и поставить распашные ворота нет возможности. Откатные ворота легко сделать из труб. Как видно на чертеже, система функционирует по принципу «чем проще, тем лучше», и это уже не раз подтверждено многолетней практикой. В конструкции используют самодельные ролики, выточенные на станке.
Подшипники следует вставить внатяг в ролик, и после узел привариваю на «палец», который приварен к столбам. Фиксация роликов производится болтами. Такая система надежная и простая, так как зимой не требуется чистить снег и лед, ведь осадки не будут задерживаться на трубе. Это дает безотказную и всепогодную работу механизма конструкции. По отзывам тех, кто делал себе такие ворота, даже спустя несколько лет они работают как часы. Единственный минус – это в некоторых местах появляется ржавчина, но сама конструкция не провисла.
Конструкция настолько доступная, удачная и рабочая, что ее используют тысячи человек. Как поделились опытом специалисты, для создания ворот они использовали трубу с диаметром 7,6 см и толщиной стенок 0,35 см. В таком случае ширина въезда будет 4,6 метра и калитка. Перемычки – это труба с диаметром 5,72 см и толщиной стенки 0,3 см. Их следует устанавливать через каждые 1.3-1.4 метра. В роликах используют двухрядные подшипники.
К слову, на выбор подшипников влияет вес ворот. Если выбирать двухрядные детали, то они обладают большим запасом по статической и динамической несущей способности. Такие подшипники могут выдерживать до 210 кг на одну точку нагрузки. Обычно ворота имеют меньший вес, и поэтому получается более, чем 6-ти кратный запас прочности. Для опорных столбов используют квадратную трубу 10*10 см и с толщиной стенки 0,4 см. Ее следует забетонировать на глубине 75 см в отбойники из бетона через канаву. Длина отбойника составляет 2,7 метра, высота 1,2 метра и ширина 0,3 метра. Опорные столбы должны быть соединены по вертикали друг с другом, а также укосиной по диагонали. Снизу приварите уголок 4*4*0.4 см.
Полотно ворот своими руками
Сделать работу самостоятельно можно, но для этого придется затратить определенное время и силы. Створка консольных ворот имеет несложную конструкцию. Для ее изготовления необходимо знать размер проема.
Нужно учесть, что система должна иметь противовес, который составляет половину от ширины проема. Данная часть ворот необходима для удлинения полотна.
Рекомендуется выполнить чертеж, чтобы представить, как будет выглядеть готовое изделие. Длина прилегающего забора равняется сумме длины проема и противовеса.
После приобретения всех необходимых материалов, выполняется изготовление каркаса. Его делают из металлических труб. Следует тщательно проверить все размеры, чтобы избежать перекоса конструкции.
После проведения сварочных работ все швы обязательно зачищают, а затем проводится их шлифование. Для покраски изделия подбирают качественную автомобильную краску. Это защитит ворота от коррозии, обеспечит презентабельный вид.
Виды конструкций
Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.
Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.
Конструктив
Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.
Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.
Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.
Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

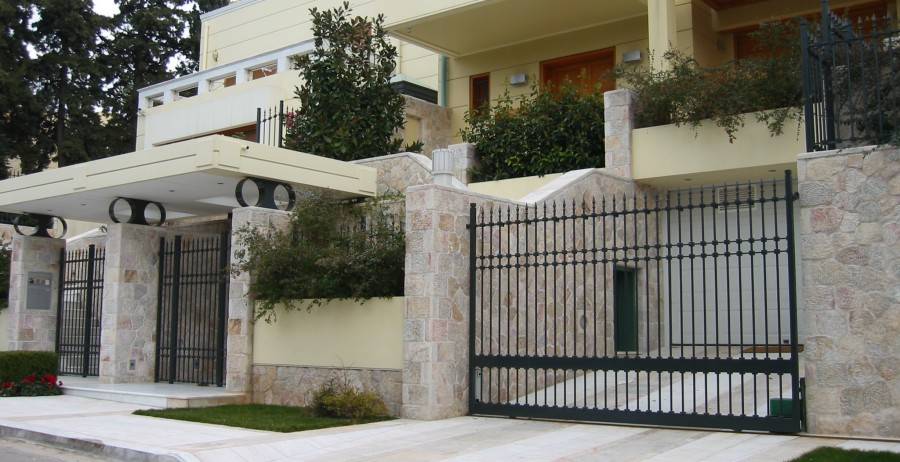

На фото изображены красивые ворота.
Для кирпичного ограждения

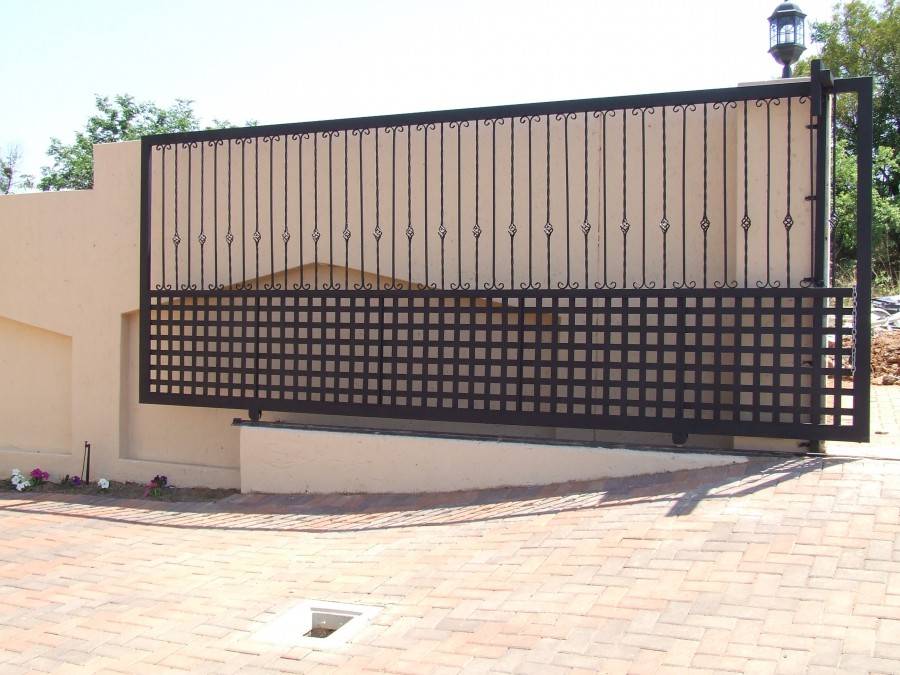

Как установить откатные ворота
Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложной, но возможной. После ознакомления с фотографиями откатных ворот, построению подробных планов и чертежей и схем откатных ворот, можно приступить к установке.
Прежде всего следует оценить место будущего расположения ворот. Оценить состояние опорных столбов и убедиться, что они достаточно прочны для установки ворот.
Убедиться в возможности расположения ямы возле столба для фундамента габаритом 500х2000мм
Определиться с видом полотна ворот и его облицовочным материалом; это важно, т.к. от этого зависит масса ворот, а от нее соответственно выбор силовых элементов
Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие.
Провести разметочные работы. Выбрать уровень нулевой отметки.
Приступить к установке фундамента ворот
При использовании электропривода в выбранном типе ворот, на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.
Изготовить полотно откатных ворот
Очень важно с большим вниманием отнестись к размерам. Приобрести необходимую фурнитуру для раздвижных ворот (роликовые опоры, ролики, заглушки на балку и др.)
Произвести монтаж и установку конструкции, предварительно выждав не меньше, чем семь дней после окончания бетонирования.
2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Монтаж рамы и полотен
Сборка въезда в гараж своими руками начинается с монтажа коробки в воротном проеме. При установке коробки вам нужно максимально точно выдержать горизонтали и вертикали, иначе при монтаже возникнут перекосы воротных полотен, требующие переделок. В проеме рама крепится к опорным столбам или стенам анкерными болтами.
Чтобы установить деревянные ворота для гаража своими руками, вам понадобится помощь одного помощника, который придержит поставленные вертикально полотна для разметки мест петель, окончательного крепления петель к коробке. Обычно применяют внутренние петли большого размера. Декоративным видом отличаются наружные петли «стрела», которые хорошо выдерживают немалый вес полотен. При их применении необходимо крепить петли сквозными болтами, чтобы исключить откручивание шурупов или саморезов снаружи.
Почему именно откатные ворота
Ничто так не пугает нашего консервативного соотечественника, как новшества. Вот, три-четыре тысячи лет кряду пользовался народ традиционными распашными воротами и ничего! Зачем же изобретать заново велосипед и строить мало кому известные откатные ворота, которые в советское время являлись неотъемлемым атрибутом военных баз и промышленных предприятий, но никак не дачных участков?
Но причины отступить от канонов все-таки есть и притом весьма весомые. Пройдемся по порядку.
Экономия пространства
Возьмём классические четырехметровые ворота со створками по два метра. Если бы они пропеллером вращались вокруг своей оси, то занимали бы 13м2 каждая.
S=πr2
3.14*22=12.56 м2
Но и так, для открытия потребуется совершить минимум четверть оборота, то есть потратить на две створки больше шести квадратов драгоценного пространства.
Откатная конструкция при этом уложится в пол квадрата. Особенно ярко вы ощутите эту разницу зимой, когда путь движения створок нужно будет освобождать от снега, в то время как откатные ворота без можно проблем открыть в самый суровый снегопад.
Достоинства и недостатки
Достоинства:
- малый вес;
- простота обработки материала;
- высокая ремонтопригодность;
- на рынке представлен достаточно широкий выбор древесины, можно выбирать подходящие варианты.
Недостатки:
- отсутствие стабильности. Древесина склонна к впитыванию и выделению воды с изменением размеров:
- органическая природа материала является причиной биологических поражений, появления грибка, плесени и гнили;
- древесина огнеопасна.
Деревянные ворота откатные
Несмотря на эти недостатки, деревянные ворота встречаются не реже металлических. Их можно изготовить самостоятельно, что обеспечивает значительную экономию денег. Это становится решающим аргументом для многих пользователей.
