Пошаговая инструкция, как можно сделать деревянные ворота для гаража своими руками

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Монтажные работы

Монтаж нижней обвязки каркасного гаража

Следующий этап работ после устройства фундамента – монтаж нижней обвязки из бруса сечением 150х150 мм:

  • на каждый столб укладывают 2-3 листа рубероида;
  • каждую балку запиливают с торцов так, чтобы в угловых точках получилось соединение шип-паз;
  • усиливают стыки металлическими уголками, закреплёнными саморезами;
  • устанавливают промежуточные балки, торцами упирающиеся в столбы на противоположных стенках обвязки;
  • соединяют балки с обвязкой уголками и саморезами.

Далее возможны два варианта действий:

  • настилают на нижнее перекрытие пол (если не планируют устройство смотровой ямы;
  • возводят каркас стен и стропильные фермы.

Чаще всего после монтажа нижнего перекрытия приступают к установке угловых и промежуточных опор стен каркаса, которые объединяют верхней обвязкой. Шаг между вертикальными стойками – 60-80 см. После чего обшивают внешние стены листами ОСБ. Заполняют проёмы между стойками каркаса пенопластом или плитами минеральной ваты и приступают к обшивке внутренних стен гаража.

Стропильную систему монтируют в соответствии с выбранным типом крыши. Обшивают кровлю листами ОСБ и поверх них устраивают обрешетку для укладки облицовочного материала. Завершающий этап строительства каркасного гаража – отделка внешних стен и крыши. После чего приступают к устройству отмостки и подъездного пути.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

  • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
  • уголки толщиной 4 мм с параметрами 4х4 см;
  • швеллер 40х80 мм;
  • прут из стали, диаметр которого составляет 0,8 см;
  • 2 пружины, имеющие внутренний диаметр 3 см;
  • 2 подвижных кронштейна;
  • анкерные болты и саморезы;
  • ролики;
  • трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

  • углошлифовальная машина для разглаживания металла после сварки;
  • сварочный аппарат;
  • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
  • дрель, чтобы проделывать в материалах отверстия;
  • шуруповёрт для оснащения полотна крепёжными элементами;
  • молоток, набор отвёрток и гаечных ключей.

Необходимые материалы и инструменты

Раму для ворот, как правило, делают из бруса 100х55 см. Для каркаса достаточно бруса 45х45 см. Обшивку делают из доски. Её толщина составляет 25 мм, а ширина – 10-15 см. Также для эстетической привлекательности или защиты от взлома можно установить металлические решётки поверх дерева или листы из стали. Каркас необязательно делать деревянным. Можно использовать круглые или профильные трубы. В этом случае и раму тоже необходимо делать металлической. Конструкция зашивается досками. Они и выглядеть будут лучше, в отличие от полностью деревянной, особенно если добавить кованные элементы.

Используйте качественные материалы для создания ворот

Важно перед постройкой определиться с моделью ворот и подготовить соответствующий чертёж. В первую очередь необходимо вымерять размеры проёма: высоту и ширину

Схему можно найти готовую в интернете. В этом случае только необходимо будет исправить все размеры под определённый проём. А можно начертить и самому. Есть специальные компьютерные программы, в которых легче это сделать. А в случае наличия опыта чертёж рисуется на бумаге.

При его составлении необходимо обращать внимание на следующие пункты:

  1. Боковые опоры и верхняя перемычка проёма находится внутри стены.
  2. Между створками и рамой должно оставаться не менее 1,5 см свободного места. Нужно это для того, чтобы створки могли беспрепятственно закрываться, даже если они разбухнут от влаги и покрутятся.
  3. Каркас конструкции должен иметь диагональные балки, так как это сильно укрепляет конструкцию.
  4. Допускается выход обшивки за края каркаса на 20-30 см. Хотя это необязательно и конструируется на усмотрение владельца.
  5. Составляя чертёж, необходимо точно соблюдать все размеры. Если в чём-то ошибиться, то исправить впоследствии проблему может оказаться трудно.

Преимущества и недостатки деревянных ворот

Каждый материал, из которого теоретически могут быть сделаны ворота для гаража, имеет свои плюсы и минусы. У дерева также есть свои достоинства.

А именно преимуществами являются:

  • дерево — экологически чистый материал;
  • оно дышит и хорошо пропускает воздух в помещение;
  • эстетический и привлекательный вид;
  • лёгкая обработка.

На также есть и минусы:

  • подвержено гниению;
  • поражается различными насекомыми и грибками;
  • горит;
  • деформируется форма со временем (набухает, ссыхается, крутится).

В данном видео рассмотрим строительство ворот для гаража своими руками:

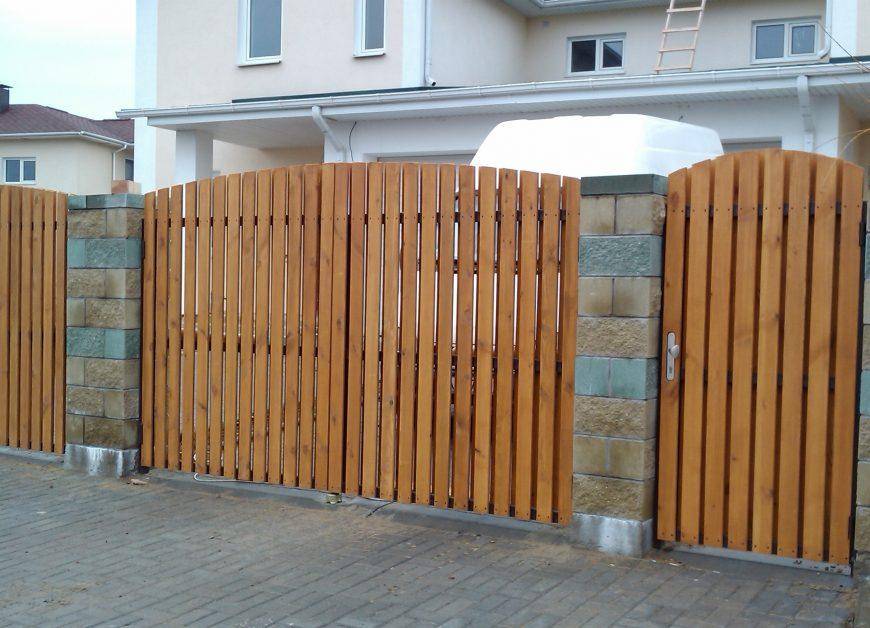

Ворота из дерева с калиткой

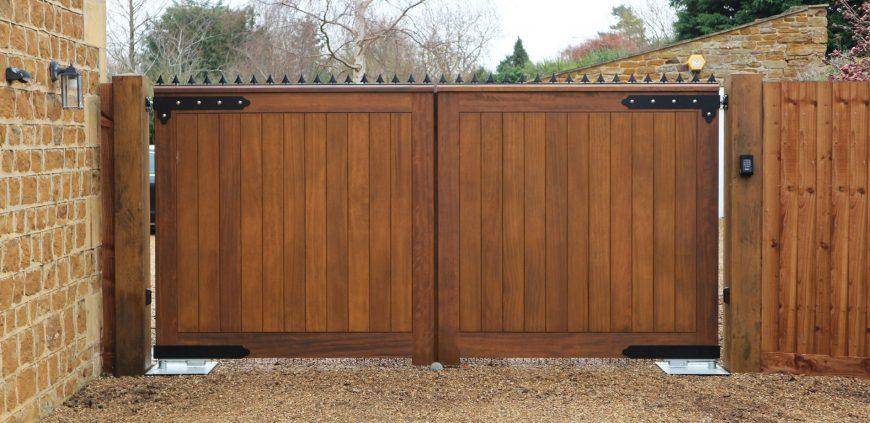

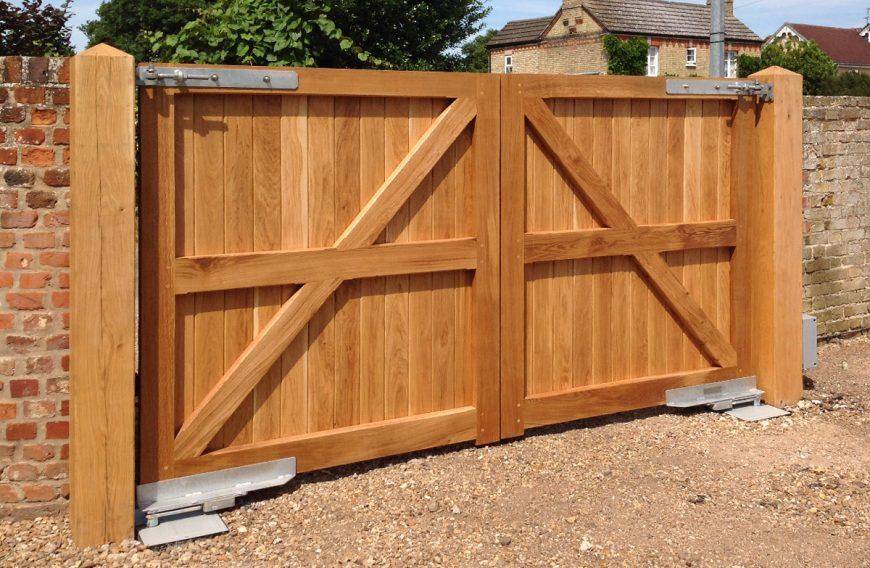

Если вы отдаете предпочтение такому материалу как дерево, то изготовить деревянные распашные ворота не составит особого труда. Для их создания потребуются:

  • материал для изготовления створок (деревянные доски);
  • саморезы;
  • доски толщиной от 40 до 50 мм и шириной в 150 мм;
  • специальные петли;
  • краска по дереву;
  • металлические уголки (используются при изготовлении деревянных распашных ворот);
  • антисептический состав;
  • рубероид;
  • мастика.

Кроме того, для изготовления деревянных ворот необходимы будут такие инструменты как:

  • уровень;
  • электродрель;
  • рулетка;
  • болгарка;
  • кисточки.

Деревянные ворота с калиткой изготавливаются примерно так же как и металлические ворота за исключением отдельных нюансов.

Замки и засовы

Если делать деревянные гаражные ворота своими руками, необходимо позаботиться и о засовах с замком.

Засовы можно устанавливать следующие:

  • запоры с необходимостью проделки отверстий в земле снизу гаража;
  • засов-шлагбаум;
  • засов-вертушка;
  • сдвижной.

Такие элементы можно купить в строительных магазинах или изготовить самостоятельно (некоторые из них). Месторасположение замка (внутреннее или внешнее) устанавливается в зависимости от того, с какой стороны нужно входить в гараж. В большинстве случаев монтируют только внешний замок.

На запор «шлагбаум» или «вертушка» можно дополнительно установить навесной замок. Это усилит конструкции и сделает её более безопасной.

Простой сдвижной замок можно сделать из металлической пластины и стержня. Также понадобятся скобы для крепления стержня. Он должны быть изогнут буквой «Г» или «Т». Более безопасный вариант — установка врезного замка. Хотя должны быть и врезные, и навесные. Такая конструкция будет иметь высокую степень безопасности.

Отделка и защита въезда в гаражное помещение

Для запоров основных полотен чаще используют навесные замки на двух петлях или винтовые механизмы. Калитку удобнее оборудовать внутренним накладным замком, подобным моделям для металлических входных дверей. Для дополнительной защиты от взлома воротные полотна обшивают по периметру металлическим уголком, который крепится на саморезах через просверленные отверстия. При креплении петель для навесного замка «заподлицо» в металлической окантовке прорезают пазы.

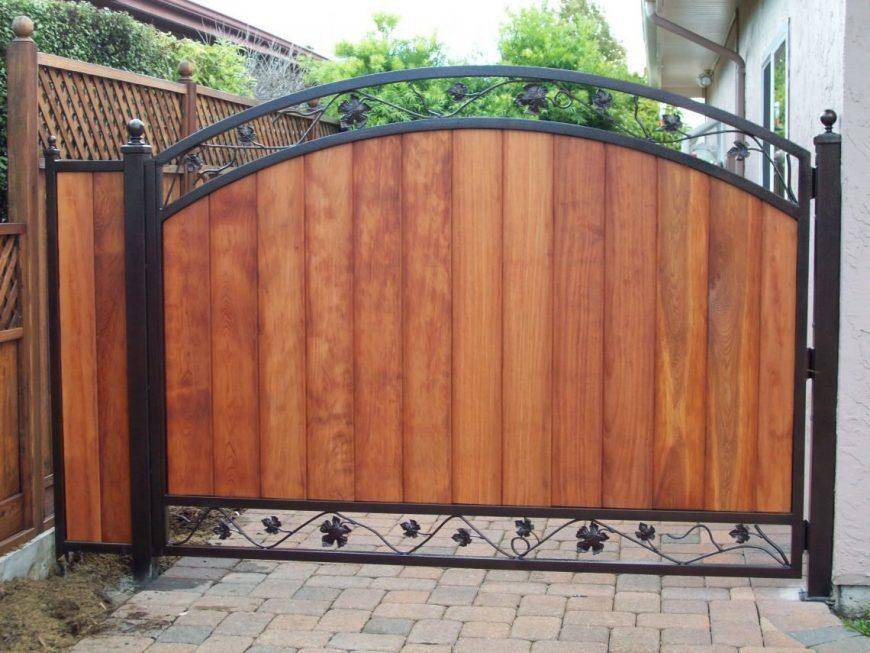

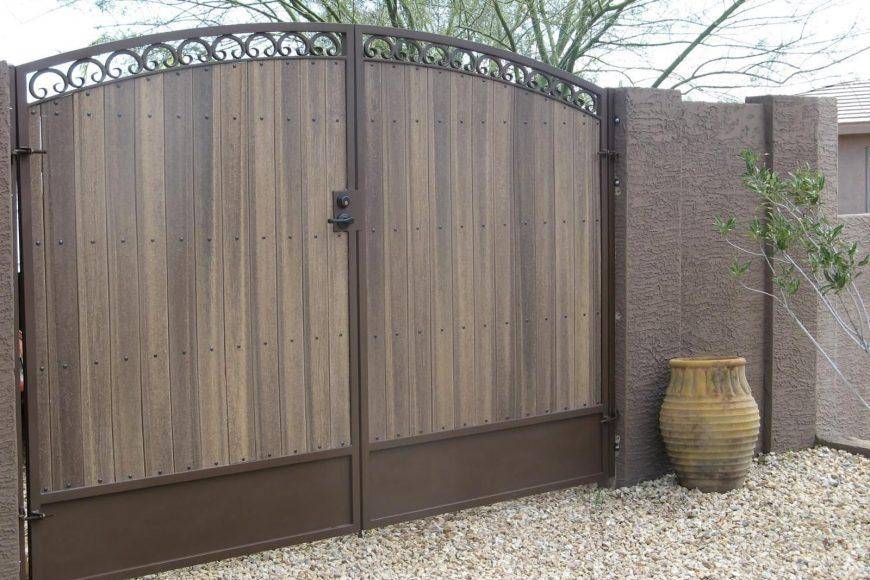

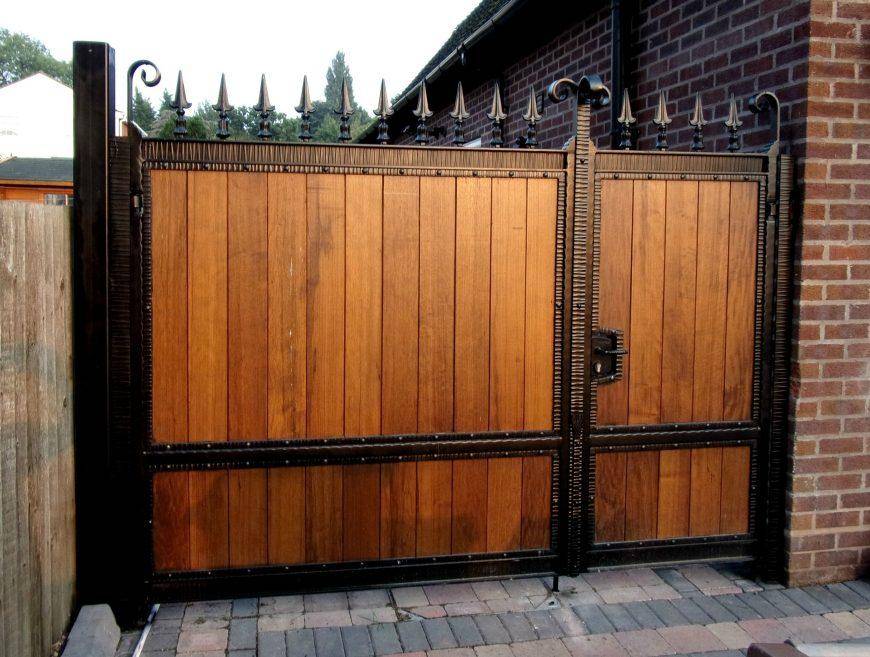

Для защиты деревянной обшивки часто применяют металлические материалы: толстую жесть, профилированный лист. Отлично защитит въезд в гараж с улицы обшивка профнастилом. Его выпускают с декоративным полимерным напылением различных цветов. Выбор профиля металлического листа (прямоугольный, волнообразный) зависит от вкуса, финансовых возможностей владельца, общего стиля ограды и усадьбы.

Отделка деревянных полотен своими руками не потребует профессионального мастерства. Доски тщательно ошкуривают, шлифуют. Изменить окраску древесины (в цвет дуба, ореха) помогут морилки или прозрачные акриловые краски. Нетрудно сделать и полировку лака, но для наружных конструкций это нецелесообразно. Уберечь полировку от случайных царапин, вмятин не получится у самого бережливого владельца гаража.

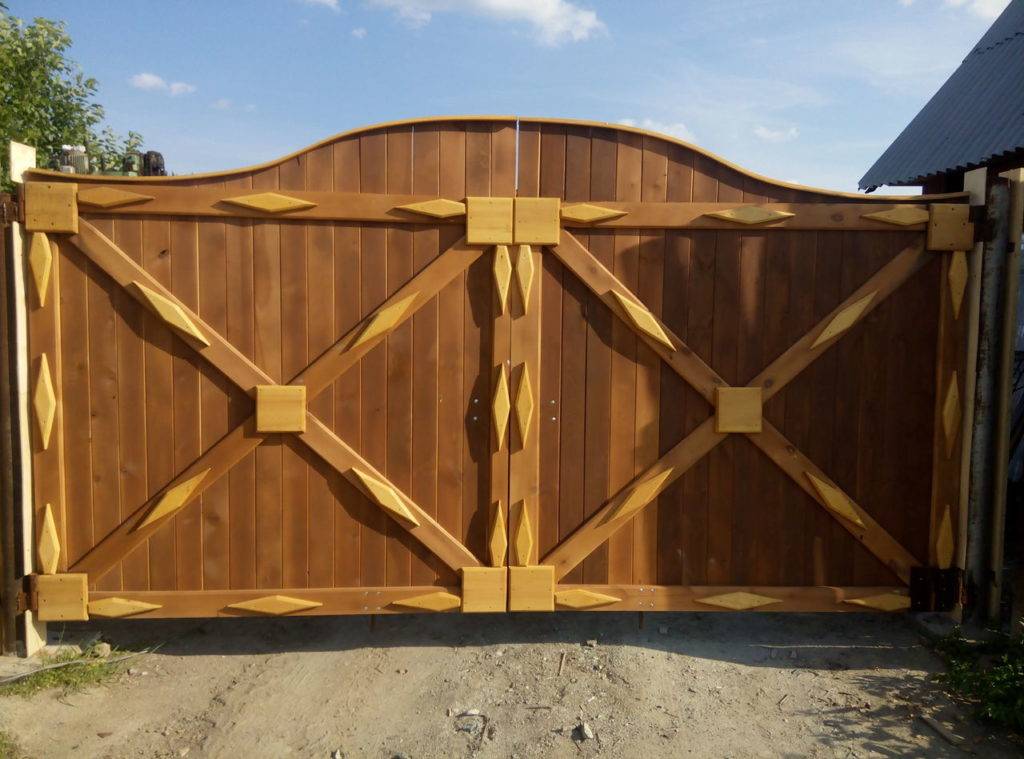

Гаражные ворота из дерева могут быть украшены резьбой, накладные элементы из резной, точеной, древесины твердых пород или металла. Часто на полотнах размещают вензель владельца или символические изображения. Большинство декоративных работ проводят до навески полотен в воротный проем, но приклеить или привинтить украшения нетрудно и после установки.
