Электричество в гараже самостоятельно

Установка электрического щитка

Рассмотрим более подробно установку распределительного шкафа. Многое зависит от выбора места его расположения. Правилами оговаривается, что распределительные щиты устанавливаются в удобном для пользования и обслуживания месте. Кроме того:

  • высота над уровнем пола определена в пределах 150–180 см;
  • расстояние от щитка до водопроводных труб и системы канализации должно быть не более 1 м (ПУЭ п.7.1.28);
  • материал шкафа должен быть несгораемым (не поддерживающим горение);
  • дверца обязательно снабжается запорным устройством (замком, задвижкой, щеколдой) и смотровым окном, через которое должны хорошо просматриваться цифры на счётчике.

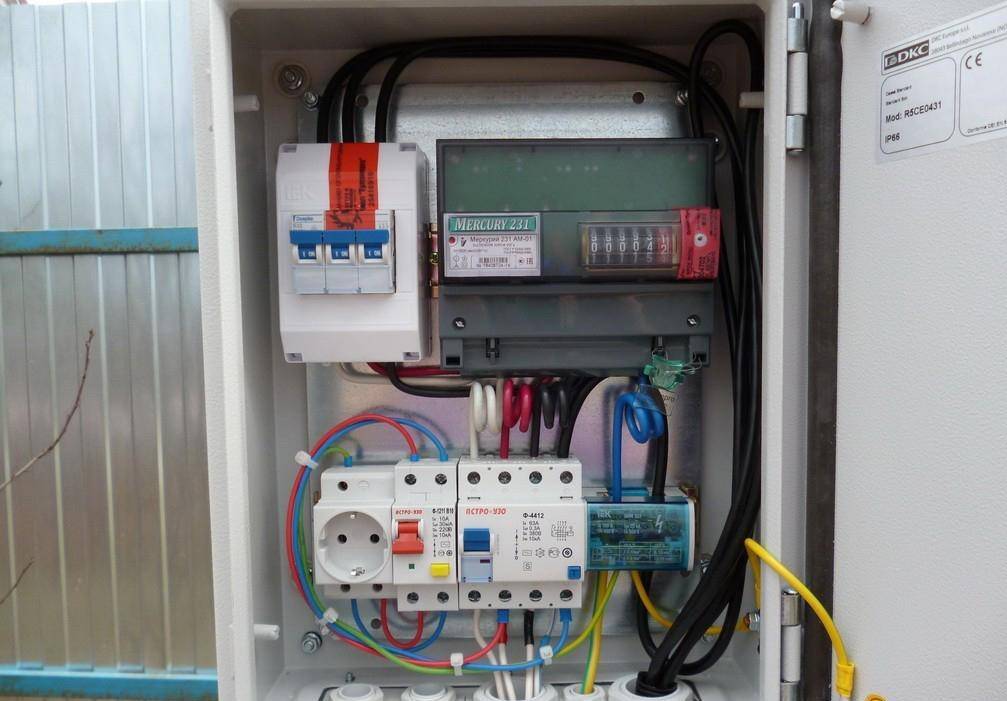

    Распределительный щиток должен обязательно закрываться на ключ и иметь окно для просмотра показаний счётчика

Как правило, вводной кабель приходит в гараж со стороны дверей. Там же устанавливается и распределительный шкаф. Последовательность действий следующая:

  1. Закрепить ящик на выбранном месте. Для крепления обычно используются саморезы, которые вкручиваются в стену через специальные отверстия в задней стенке щитка.
  2. Завести все приходящие на щиток кабели. Для этого в боковых стенках есть специальные отверстия с гермовводами.
  3. Закрепить DIN-рейку. Это специальная металлическая пластина, на которую устанавливаются все электрические приборы.

    DIN-рейка имеет специальные выступы для крепления модульных электрических приборов

  4. Закрепить все необходимые элементы (счётчик, автоматы, УЗО) на DIN-рейку при помощи имеющихся на них фиксаторов.

    Автоматические выключатели, нулевые колодки и другие модульные элементы имеют защёлки для установки на DIN-рейку

  5. Установить нулевую колодку.
  6. Зачистить провода. Если используется многожильный кабель, концы проводов желательно опрессовать. Также опрессовываются соединения из нескольких одножильных проводов. Для этого потребуется специальный инструмент — пресс-клещи.

    Многожильные провода или места соединений нескольких проводников желательно опрессовать

  7. Произвести соединения согласно схеме. Фазовые провода заводятся в автоматы и УЗО, нулевые — соединяются через нулевую колодку.

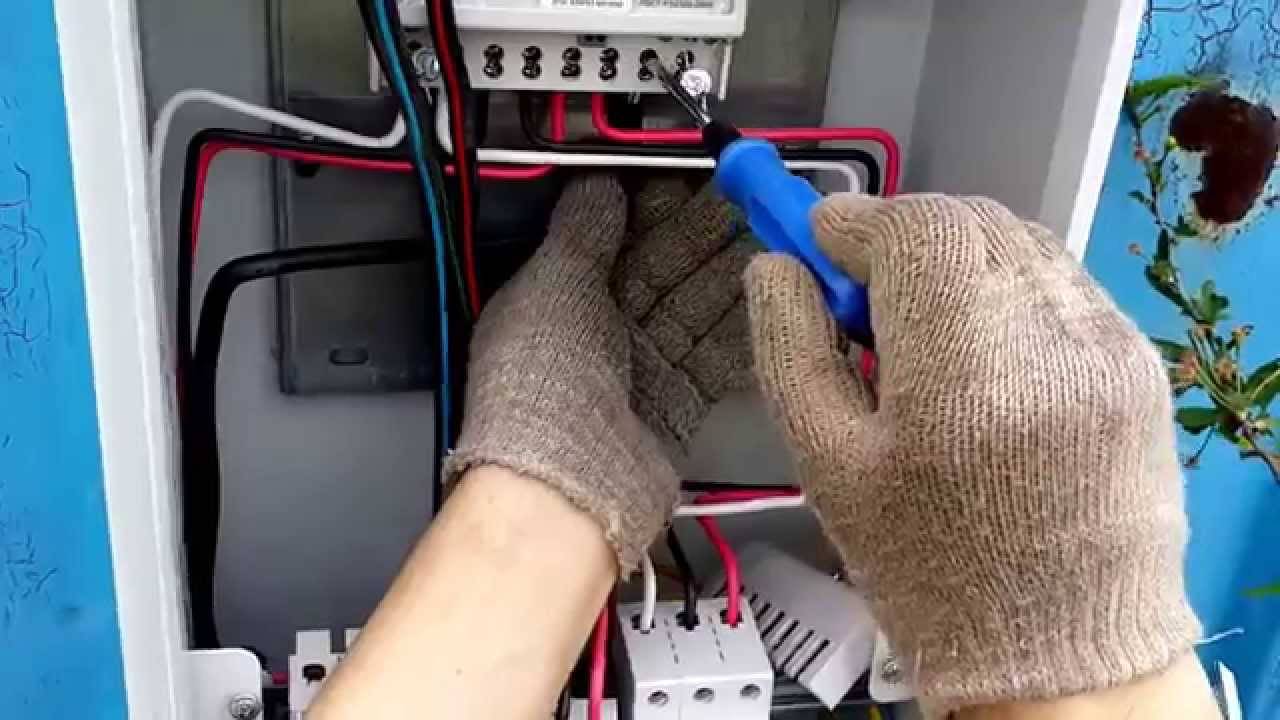

  8. Затянуть все соединения с максимальным усилием. Это необходимо сделать для устранения возможного дребезга контактов.
  9. Пригласить представителя энергосбытовой компании для опломбирования счётчика и получения разрешения на ввод системы в эксплуатацию.

Теперь, уходя из гаража, не забудьте выключить все автоматы.

В заключение расскажем о том, какими проводами лучше делать монтаж. Для площади сечения вводного кабеля приняты следующие нормы :

  • для тока 25 А — 6 мм2;
  • для тока 40 А — 10 мм2;
  • для тока 63 А — 16 мм2.

Силовое оборудование внутри щитка соединяется медными одножильными проводами. Согласно принятым стандартам, сечение этих проводов должно быть:

  • при максимальном токе в 15 А — 1,5 мм2;
  • при максимальном токе в 21 А — 2,5 мм2;
  • при максимальном токе в 27 А — 4 мм2;
  • при максимальном токе в 34 А — 6 мм2.

Видео: модернизация света в гараже

Сделать самостоятельно проводку в гараже может каждый человек

Для этого необходимо соблюдать осторожность при обращении с электричеством и следовать правилам личной безопасности. Консультация с опытным электрослесарем поможет определиться с выбором материалов на рынке

Внимательное изучение ПУЭ даст возможность избежать грубых ошибок.

Зарядные устройства

Опытные автомобилисты рекомендуют устанавливать модели щитов, к которым можно подключать зарядное устройство для подзарядки автомобильного аккумулятора. К особенностям таких распределительных щитков относят следующее:

  • Они должны быть силового типа, так как такое оборудование может правильно работать с зарядными приборами.
  • Необходимо выбирать щиты, работающие с нагрузкой 2 А. Этого достаточно, чтобы обеспечить стабильное напряжение в 220-250 В.
  • При установке электрического щита и распределении по помещению проводки придется следить за тем, чтобы не было скрутки. Специалисты советуют пользоваться клемниками, которые не только предотвратят появление скруток в проводке, но и сделают контактные соединения более надежными.

Среди преимуществ трансформаторов, которые могут работать с зарядками, выделяют:

  • Возможность использования гальванического типа развязки. Это позволяет разделить напряжение в сети на вторичное и первичное.
  • Увеличение выходной мощности при серьезных нагрузках. При подключении зарядных приборов трансформатор увеличивает мощность.

Замечание про утепление

Итак, первое, что учитывается — стены и расположение гаража. Если коробка собрана из тонких листов металла или кирпича в один ряд, в ней нет утеплителя и находится она в стороне от жилищного фонда, то отапливая ее, можно попросту «вылететь в трубу» финансово, как в прямом, так и переносном смысле. Переходя сразу в практическую плоскость — требуется защитить от потери температур стены и потолок. Для технических помещений, к которым относится и гараж, хорошо подходят пенопластовые плиты, минеральная вата, современные жидкий утеплитель, вспененный полиэтилен, экструдированный полистирол.

Конечно, расписывать укладку каждого отдельного вида на поверхность стен или потолка выходит за рамки статьи

Но, вот жизненный совет на эту тему можно дать: чтобы уменьшить расходы на утепление у владельца гаража, ему стоит обратить внимание на упаковку продукции, выбрасываемую многими промтоварными магазинами. Зачастую в ней находится пенопластовые вставки

Договорившись с хозяевами торговой точки, или попросту периодически объезжая рядом расположенные мусорные контейнеры и забирая пенопласт, можно достаточно быстро собрать нужное его количество для утепления стен и потолка гаража. Причем он достанется бесплатно.

Основой любого вида утепления будет создание узенького деревянного или металлического каркаса внутри коробки, а по возможности и снаружи ее (многие удерживающие тепло материалы малочувствительны к влажности). В ячейки конструкции помещается вначале тонким слоем полиэтилен, — чтобы изолировать утеплитель от стены, затем сам термо-материал. Сверху протягивается еще один слой пленки на который уже и производится верхняя финальная зашивка. Последняя делается в зависимости от расположения утеплителя — улица или помещение. Снаружи применяются тонкие листы жести, дерево или сайдинг, внутри ДВП, ДСП, штукатурка или любой другой материал.

Утепление крыши ничем практически не отличается от аналогичного процесса для стен — такая же обрешетка, утеплитель, влагозащита и наружное покрытие.

Теперь, что касается ворот. Конечно, нужно подумать и об их изоляции. Выполняется она классически или пенопластом, закрепляемым прямо поверху или минеральной ватой в наваренном на ворота железном мини-каркасе. Конечно все это выполняется в случаях, когда поверхности сделаны из металла. В остальных — действуют согласно собственного разумения.

Если есть отдельные двери, с ними проводят аналогичные действия — или полностью заменяют на утепленные или делают двойными

Нужно обратить внимание и на окна — если они присутствуют, то следует решить вопрос их обмена на утепленные

Хорошим методом изоляции послужат и плотные занавеси внутри помещения перед дверьми и воротами. В опущенном до низу состоянии они создадут еще одну тепловую прослойку между улицей и пространством гаража.

Да, после проведенных процедур свободное место немного уменьшиться. Но! Экономия тепла и топлива достигает такого размера, что за туже сумму можно было бы купить второй гараж, если брать за исходное траты на отопление не защищенного от потерь помещения.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Технология разводки электропроводки

Выполнение работы поэтапно

Сделать электропроводку в гараже своими руками можно в следующем порядке:

  • Сначала нужно нарисовать полную схему электропроводки в гараже и определиться с количеством розеток и осветительных приборов. Желательно предусмотреть место для понижающего трансформатора, который будет обеспечивать переноску понижающего напряжения.
  • Переноска с пониженным напряжением (36 вольт) необходима для работы в яме. На этапе проектирования следует произвести разделение линий электропитания для розеток и для освещения. В свою очередь освещение гаража также стоит разделить на несколько линий. Например, разделить освещение левой и правой стороны гаража, центральное освещение и освещение смотровой ямы. Таким образом, это даст возможность оградить себя от непредвиденных ситуаций и всегда быть с электричеством.
  • Электропроводка в гараже начинается с места установки распределительного щитка. К этому месту подводится и питающая линия, подведенная к гаражу воздушным путем или посредством кабеля в земле.
  • Электропровода разводятся к местам установки электроосветительных приборов, розеток и выключателей непосредственно по стенам гаража, прикрепляя их любым не ржавеющим материалом. Очень часто для этой цели используются пластиковые бутылки, нарезанные на полоски шириной 10-15 мм.
  • На местах крепления сверлятся не большие отверстия (диаметром 6 мм) и забиваются в них деревянные пробки.
  • Затем с помощью молотка и гвоздей прикрепляются полоски из пластиковых бутылок, с предварительно помещенными в них электрическими проводами.
  • После высыхания штукатурки завершают процесс монтажа электропроводки установкой розеток, выключателей, осветительных приборов и электрощитка, с установкой автоматических выключателей и осуществлением всех необходимых подключений.
  • Внутренняя проводка гаража делается вместе с установкой розеток и выключателей. На местах их монтажа должны быть установлены подрозетники для скрытой проводки. Их можно установить и потом, но есть вероятность повредить провода и штукатурку.

Некоторые советы

Электропроводка своими руками в гараже — вопрос не так сложный, как требующий внимания. Здесь пригодятся и советы профессионалов.

  • Решить эту проблему можно, отказавшись от распредкоробок, а все соединения делать непосредственно в электрощитке. Вариант несколько затратный – на его осуществление идет больше провода, но он оправдывает себя своей надежностью.
  • На стадии проектирования следует предусмотреть отдельно розетку (или розетки) для подключения более мощного электрооборудования. Некоторые владельцы гаражей такие розетки, выводя на улицу, оснащают их соответствующими выключателями. Это позволит подключить сварочный трансформатор, циркулярную пилу, не нагружая всю остальную электропроводку. Естественно, что электропроводка, подведенная к такой розетке, должна быть рассчитана на соответствующую нагрузку.
  • Для экономии следует использовать провода различного сечения. Например, для освещения пойдет провод сечением 1,5 мм², а для розеток – стоит взять 2,5 мм², и то не для всех.
  • Зачастую бывает, что розетки установлены не расчетливо и используется в основном одна, а остальные «гуляют». А ведь к ним подведено электричество и для их установки затрачена уйма времени.
  • Помните, что подавать напряжение следует только после проверки правильности монтажа. Для этого необходимо воспользоваться специальным прибором для измерения сопротивления. При коротких замыканиях при монтаже прибор будет показывать сопротивление близкое к 0, и при его отсутствии будет стремиться к бесконечности.

Сделать проводку в гараже своими руками не так и сложно, но не забывайте и о технике безопасности. Предусмотрите обязательно заземление. Ведь с электричеством шутки плохи.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

  • Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
  • Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
  • Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность

В любом случае важно правильно расположить лампочки, розетки и выключатели

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

  • Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
  • Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.
  • Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
  • Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

  • Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
  • В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
  • Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

  • Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
  • В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
  • Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
  • С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
  • Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
  • Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Внимание! При соединении магистралей с разводками следует соблюдать все правила, которые имеются в инструкции по безопасности.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Итог

Сделать электрический щиток в гараже своими руками непросто, но следуя всем рекомендациям, это может сделать даже новичок

Важно выбрать подходящее оборудование и правильно подключить приборы и провода между собой

Также необходимо сначала ознакомиться с правилами расположения электрических щитков и схемой электрических сетей на участке. Только после этого можно определить место монтажа, подготовить соединения, скрепить провода с системой и проверить работоспособность устройства. Считаете статью полезной? Поделитесь ею в соцсетях!
