Электроснабжение гаража по всем правилам

Простейшая схема оборудования внутреннего электроснабжения гаража

Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.

Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход электросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.

Нулевой провод, обычно

  синего цвета,

Провод заземления, обычно

 желто-голубой,

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».

В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.

Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.

Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

• Лампы. Это основной источник света, без которого невозможно работать в гараже.
• Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
• Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
• Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
• Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Сборка

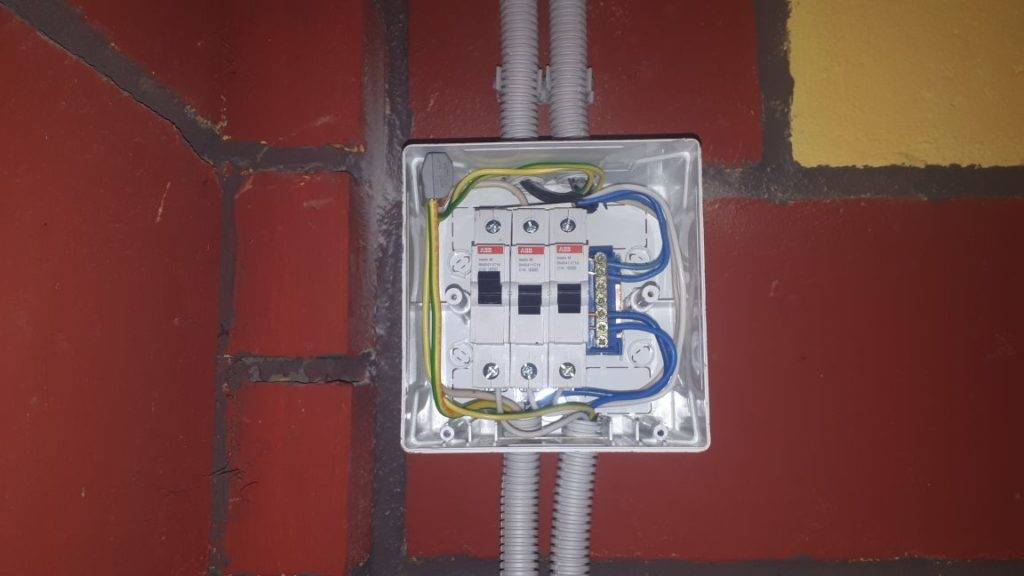

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

• Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
• Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
• Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Все про закон про вынос счетчика электроэнергии на улицу в 2020 году

• до вводного модуля должно быть не больше 25 м;
• расположение на столбе или внешней стене дома;
• опора должна располагаться на территории вашего участка;
• от земли нужно выдержать расстояние не более 1,75 м.

В этом случае вы можете отказаться от необходимости выносить пробор учета, а отстоять свое право можно в судебном порядке. Обращаться за юридической защитой стоит в том случае, если Энергосбыт вашего региона грозит отключить вас от сети за невыполнение ПУЭ. Это полностью незаконно, так как вы не являетесь нарушителем.

Рекомендуем прочесть: Какая пенсия у инвалидов 3 группы в украине в 2020 году

План расположения электрооборудования

На плане гаража выполняется план расположения электрооборудования. На плане указывают всю аппаратуру с кабелями, идущими к ним. Если используются распаячные коробки, то тип, длина и сечение кабеля указываются отдельно для каждого участка. Возможен вариант монтажа, при котором все кабеля приходят на клеммник в электрощит. Это повышает надёжность, но увеличивает расход кабелей.

Возле опусков указывают длину кабеля, а возле розеток, выключателей и светильников настенного исполнения отмечают высоту установки.

Монтаж своими руками

Для сети в 220V понадобится щиток на 50А, берут с запасом, чтобы при высокой нагрузке не произошло короткого замыкания.

В начале необходимо подготовить стены, убрать все неровности и выдолбить соответствующие углубления для ПВХ труб, если проводка прячется в стену. Затем нарезать кабель и наметить приблизительно места стыков на стене, соответственно схеме проводки.

По СанПиН вся система электропроводки должна строго располагаться либо горизонтально, либо вертикально, не иметь никаких закруглений и заворотов.

Далее подключают распределительный короб с розетками и выключателями. После чего соединяют все жилы и мультиметром прозванивают проводку.

 Загрузка …

Стены заштукатуривают и дожидаются полной просушки состава.

Процесс монтажа проводки в мастерских или гараже достаточно тяжелый и состоит из нескольких этапов. Для правильной прокладки кабеля учитывают множество моментов

Важно соблюдать технику безопасности во время работ и при пользовании электроприборами

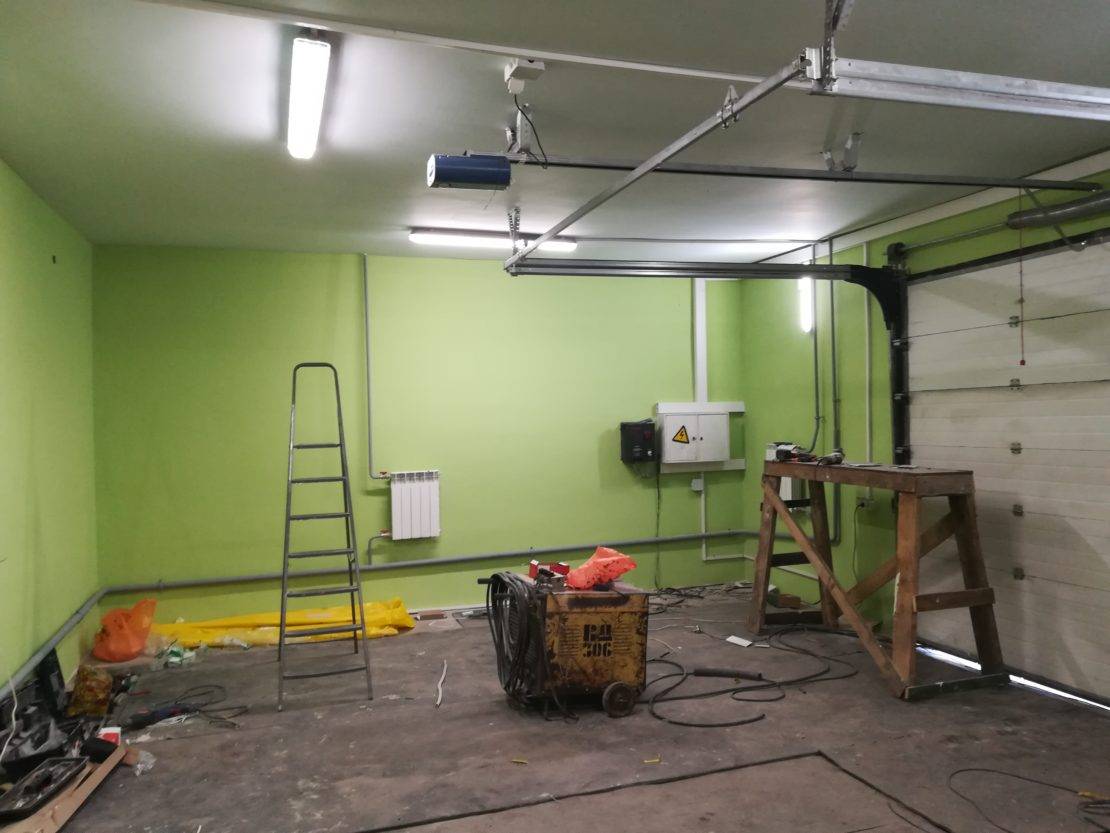

Методы обустройства освещения

Существует 2 разновидности освещения:

• Общее. Источники общего освещения надо размещаться таким образом, чтобы не образовывалась лишняя тень.
• Точечное. Применяется для подсветки отдельных элементов: рабочий станок, полка инструментов, дно автомобиля, смотровая яма.

Правильное комбинирование позволяет грамотно распределить акценты на наиболее важных деталях (инструменты, станки, детали) и спрятать второстепенные.

Комбинирование цветов и методов разновидностей подсветки позволяет добиться наилучшего качества освещения Источник ro.aviarydecor.com

Какой счётчик выбрать для гаража?

Вопрос о том, какой счётчик электроэнергии лучше поставить в гараже, довольно насущный. К моменту подключения на руках у собственника должен быть прибор учёта потребления энергии, поэтому выбирать его нужно заранее.

При выборе электросчётчика учитывайте, какие приборы, с какой мощностью будут использоваться. Например, если в гараже обустраивается мастерская, мощность потребления будет выше.

Специалисты советуют в этом случае ориентироваться на суммарную мощность как минимум в 15 кВт. Если гараж питается от одной сети с жилым домом, в нём размещена мастерская, следует распределить электрический ток в 100 Ампер на вводе.

Помимо того, счётчик должен выдерживать температурные перепады, холод, так как гараж обычно не отапливается.

При покупке проследите за соответствием прибора учёта современным стандартам. Электросчётчик должен иметь печать в паспорте, пломбы с указанием года тестирования. Печать изготовителя, дата проверки также должны иметься в паспорте. Затем поставщик энергоресурса поставит на счётчик ещё одну пломбу.

Также стоит обратить внимание на принцип работы счётчика. Классикой жанра считаются индукционные модели, которые отличаются небольшой ценой, надёжностью и долговечностью

Но их недостаток — низкая точность, которая может вылиться в переплату за электроэнергию. Электронные изделия стоят дороже, зато довольно компактны и могут настраиваться на несколько тарифов.

Прокладка кабелей

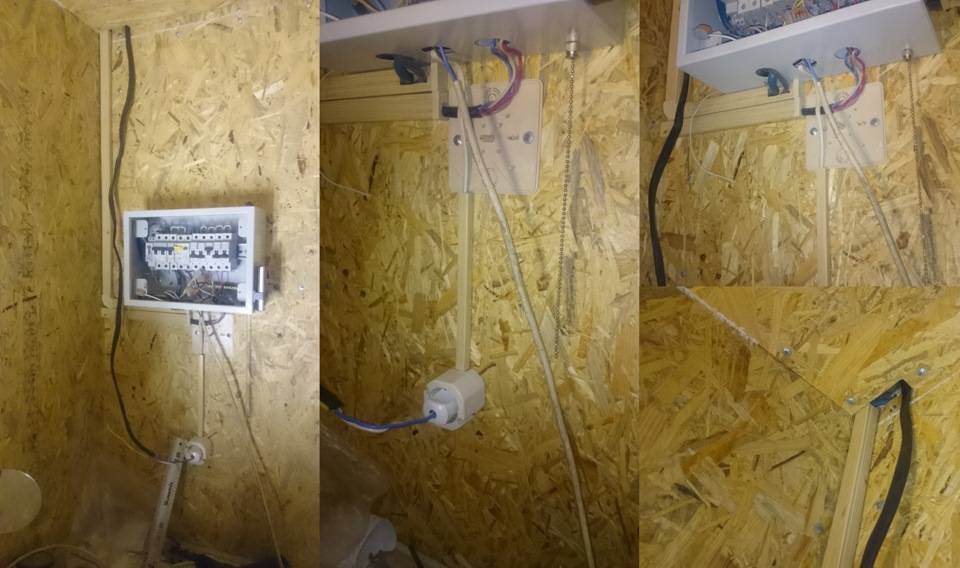

Прокладка кабелей выполняется после установки щитка. На этом этапе необходимо определиться с тем, как сделать электропроводку в гараже – в стене или снаружи? Если в стене, то после разметки, выполненной по схеме, делается штробление (канавки в стене), в которых будут размещены кабели. Максимальная глубина штроб – 2 см, толщина определяется размером кабеля. Такая прокладка выполняется до чистовых отделочных работ.

Кабели могут прокладываться в гибких гофрированных рукавах или без них. Для крепления вы можете использовать скобы и другие приспособления, закрепляемые при помощи молотка, дрели или шуруповерта.

Для фиксации кабеля без рукава можно использовать алебастр. При горизонтальном размещении скобы крепятся через каждые 0,5-0,6 метра, при вертикальном – с шагом 0,3-0,4 метра. Скобы лучше брать металлические. Между ними и проводом кладут резиновую прокладку.

Посмотрите видео о том, как выполняется прокладка электропроводов и установка потребительского щитка.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

• нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
• в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
• электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
• все электроприборы должны обладать специальной защитой от влаги и сырости;
• обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
• все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

• подготовительный;
• установка внешнего участка;
• установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

• высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
• при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
• над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
• провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

• подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
• встроить распределительные коробки;
• положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
• с помощью клеммных колодок соединить проводку между шлейфами;
• заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

• установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
• прикрепить элементы к стенам гаража;
• подключить провода к конечным точкам;
• закрыть кабель-каналы крышками;
• крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

Проектирование рабочей схемы электрощитка

Монтаж электрического щита в гараже основывается на изучении схемы помещения.

Получают ее двумя способами:

1. Начерчивают ее самостоятельно в программах (AutoCAD, ArchiCAD, Photoshop, Exel). Самостоятельное составленные схемы, при отсутствии должных навыков работы в программах, обычно не соответствуют действительности или не точны.
2. Пользуются схемой электросетей, которая находится в проекте энергоснабжения помещения, если таковой имеется в доступе.

Каждая из схем индивидуальна, но вне зависимости от уровня подготовки она должна содержать элементы:

• обозначения всей модульной автоматики;
• все сечения и нагрузки кабелей.

Необходимые инструменты для монтажа

Для проводки в частном гараже по схеме с напряжением в 220 вольт потребуется:

• перфоратор и электродрель, болгарка;
• молоток, зубило;
• плоскогубцы, бокорезы, отвертки;
• изолента и индикаторная отвертка.

Установка электропроводки

Прокладка кабелей без штробления

Монтаж электрической проводки в гараже начинают с подготовки. Проверяют схему, следя за тем, например, чтобы кабели располагались только вертикально и горизонтально, розетки размещались на дистанции в 60 см от пола и другое. На стенах и потолке отмечают места установки. Перед прокладкой из помещения выносят горючие материалы и крупные предметы.

1. Провод в гараж укладывают под землей на глубине в 30 см ниже уровня промерзания грунта. Кабель укладывают в гофрированную пластиковую трубу. Можно подключить гараж к электросети по воздуху: в этом случае провод натягивают между опорными столбами.
2. В бокс кабель вводят через отверстие в стене диметров 20–30 мм. Отверстие делают перфоратором, а провод укладывают через трубу ПВХ.
3. В гараже по отметкам в стенах делают штробы зубилом и молотком. Укладывают провода в пластиковых трубках. Если гараж деревянный, кабель укладывают открытым способом.
4. Для щитка в стене высверливают 4 отверстия и крепят корпус прибора. Перед этим все модули из аппарата вынимают. После установки ставят дин-рейку и закрепляют модули обратно. Рекомендуется промаркировать их.
5. Верхние контакты модулей – ввод для фазных проводов, нижние – для отходящих на розетку и освещение.
6. Подсоединяют отводящие от счетчика и УЗО нулевые провода. Последним подключают питающий силовой кабель.
7. Устанавливают светильники, розетки и выключатели. Подсоединяют провода к потребителям.
8. Проверяют изоляцию и правильность соединения устройств. Подают питание и тестируют систему.

Как провести электричество в индивидуальный гараж.

Провести электричество в гараж очень просто, если он расположен рядом с домом, линией электропередач или электрическим щитом. Если у Вас частный дом или электрощит в вашей собственности, тогда все просто. Покупаем бронированный кабель и прокладываем его в гараж до места, где будет в нем расположен распределительный щит с автоматами, от которого будет расходится электропроводка. Как ее сделать читаем в этой нашей статье.

Что бы упростить и удешевить процесс, некоторые прокладывают простой ВВГ кабель в ПНД трубе, которую необходимо закапывать на глубину не менее 70 сантиметров. Если гараж находится рядом с домом, то наилучшим будет вариант прокладки с подвязкой к тросу линии электропитания по воздуху.

Только используйте специальный провод СИП или другой кабель, изоляция которого устойчива к атмосферным воздействиям. Ввод в гараж осуществляется при помощи гусака или загнутой железной трубы, что предотвращает попадание воды во внутрь.

Если дом или гараж деревянный, то по действующим правилам кабель должен прокладываться по сгораемому основанию только в металлических трубах.

Ввод в гараж осуществляется либо через отверстие в фундаменте на глубине не менее 60 сантиметров, в которое закладывается асбестоцементная труба. Но чаще делается проход через стену в металлических или пластиковых трубах на высоте 2-3 метров. Но помните, что кабель должен быть защищен от механических повреждений- должен быть в металлической трубе или под уголком до высоты 2.5 метра от уровня земли.

На запитывающем щите, кабель берется с автомата необходимого номинала, а в гараже подключается на вводной автомат гаражного щитка.

Если же место подключения принадлежит другому человеку или организации. Вам необходимо будет обратиться к ним. Для выяснения необходимых условий по подключению. При этом Вам необходимо будет установить прибор учета электроэнергии. Как установить и подключить однофазный электрический счетчик (220 В) читаем в этой статье, а про 3 фазный на 380 Вольт- здесь.

Как правильно выбрать

Выбор электросчётчика зависит от особенностей эксплуатации сети:

• однофазный индукционный – подойдёт при незначительном расходе энергии, обычно только для освещения и включения потребителей небольшой мощности;
• трёхфазный электронный – если предполагается использование станков и сварочного агрегата. Такой прибор, как правило, необходимо подключать через трансформатор;

В последнем случае владелец получает возможность учитывать потребление по нескольким тарифным планам.

Также следует учитывать температурный диапазон прибора, исходя из условий эксплуатации

Важно правильно определиться с токовыми характеристиками счётчика и мощностью автомата на включении. Это также зависит от суммарной мощности подключаемых устройств

Какое устройство можно установить в гараж

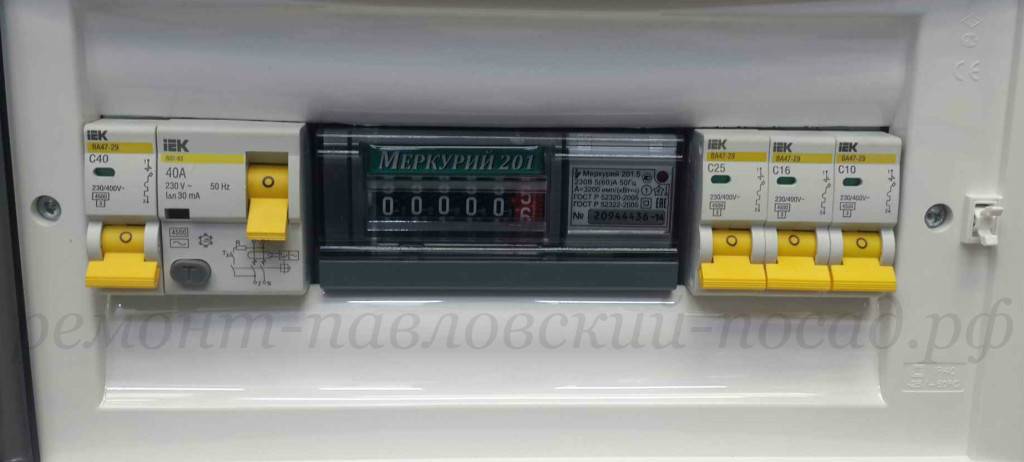

Металлический учетно-распределительный навесной щит

Электрические щитки изготавливают из пластмассы и металла. Можно монтировать пластмассовый корпус, но учитывая количество металлических предметов в гараже, лучше отдать предпочтение боксу из металла, это будет более безопасно. Также стоит упомянуть о повышенной сопротивляемости механическим повреждениям.

Если гараж не отапливаемый, в воздухе периодически скапливается высокая концентрация влаги, что способствует образованию на корпусе из металла коррозии. Чтобы предотвратить развитие этого неприятного явления, климатическое исполнение щитка должно быть дополнительно оснащено УЗ. Эти устройства специально предназначены для неотапливаемых помещений и работают в диапазоне температур от -40 до +40 градусов.

Дополнительно корпус должен оснащаться запорным устройством, к болту которого подключается заземляющая деталь.

Главным образом электрощиток необходим для размещения в нем приборов защиты и электросчетчика. Прежде чем приобрести определенную прибор учета потребляемой электроэнергии, нужно у консультанта поинтересоваться, какая из представленных моделей будет исправно работать в гаражных условиях.

Самое распространенное оборудование – однофазное электромеханическое с максимальным током 50 А. Электросчетчик должен быть проверен сотрудниками РЭС и опломбирован.

Достаточно часто владельцы гаражей при проведении электроэнергии не используют магазинный ящик для хранения в нем всех приборов управления. Чтобы сэкономить деньги, они делают электрощиток в гараже своими руками из текстолита или гетинакса. На них размещают однофазные пакетники и вешают прибор учета электроэнергии. Пакетники должны быть помещены в черные эбонитовые корпуса.
