Эстакада в гараже своими руками: как сделать самодельную разборную эстакаду

Эстакада в гараже своими руками

Несмотря на то, что все виды автоэстакад повсеместно используются, наиболее распространенной и популярной является металлическая эстакада. Поэтому далее мы рассмотрим как ее сделать своими руками.

Для изготовления понадобится следующий набор инструментов и материалов:

арматура;
металлопрокат;
сварка по металлу;
болгарка;
болты и гайки;
краска по металлу (опционально).

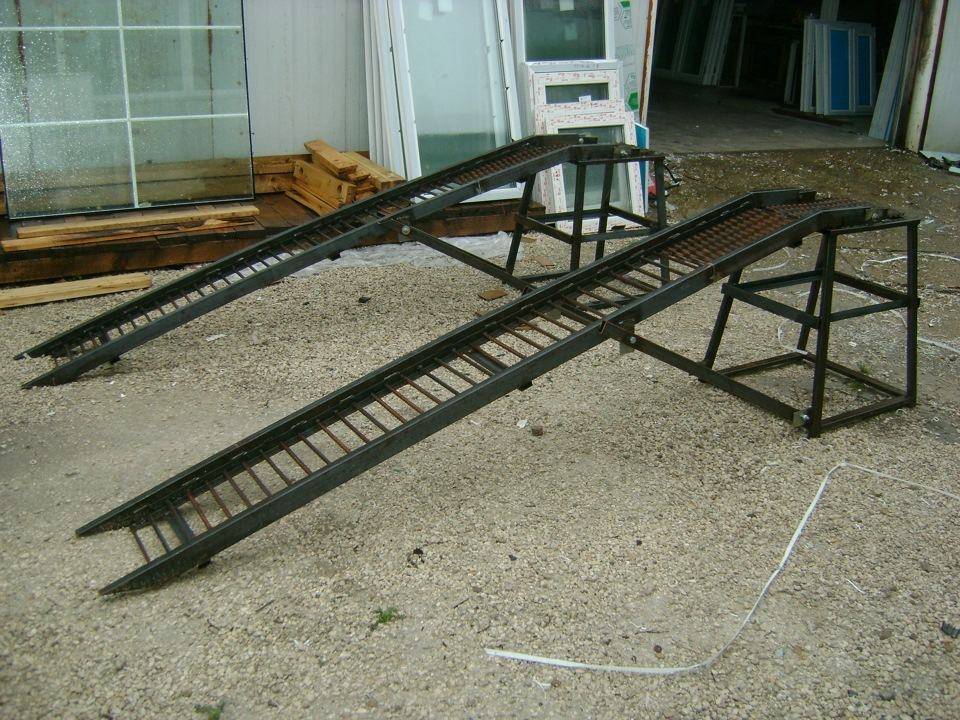

Наиболее подходящий для гаража вариант сборно-разборная эстакада. Т.е. при необходимости вы сможете ее разобрать и хранить до востребования. Это поможет значительно сэкономить место. Перед началом работ следует сделать подробный чертеж с размерами. Это облегчит работу и поможет не допустить ошибок.

Этапы сборки эстакады

Для начала необходимо собрать четыре стойки-основания (опорные тумбы). Для обеспечения достаточной устойчивости их делают в форме трапеции. При сборке обязательно учитывается размер колес автомобиля. В первую очередь свариваются основания нижних опор, а уже после к ним крепят верхние рамки.
Трап изготавливается из высокопрочного уголка и арматуры. Технология очень простая: арматура нарезается кусками нужного размера и приваривается с обеих сторон к внутренней части уголков лесенкой. Образуя тем самым металлическую колею. Для эстакады понадобится два таких трапа: один для заезда, а на втором во время ремонта будет стоять автомобиль.
После изготовления все элементы скрепляются болтами, а не сваркой, что позволит разобрать конструкцию в будущем.

После окончания основных работ рекомендуется покрасить всю поверхность эстакады краской по металлу, это предотвратит ржавление и продлит срок службы приспособления.

Видео:

Автоэстакада – это незаменимая вещь в гараже почти каждого автомобилиста. Имея собственную эстакаду вы сможете с комфортом проводить техосмотр и ремонт вашего транспорта. Собрать такое приспособление самостоятельно совсем несложно. Зато правильно собранная своими руками эстакада прослужит вам много лет.

Многие автомобилисты предпочитают осматривать и проводить небольшие работы по ремонту автомобиля, не прибегая к помощи профессионалов. Это обусловлено не только желанием сэкономить денежные средства на СТО, но и стремлением заниматься своим автомобилем самостоятельно.

Чтобы было проще проводить диагностику узлов, расположенных под днищем, ремонтировать ходовую часть и моторный отсек, используется смотровая яма. Однако иногда ее устройство невозможно из-за близости к поверхности грунтовых вод. Поэтому автомобилисты интересуется, как сделать эстакаду в гараже из доступных материалов.

Проверка рампы в деле

Подкатываем и укладываем рампу перед передними колесами автомобиля

Осторожно подаем машину вперед, преодолевая наклонный участок рампы, заезжаем передними колесами на горизонтальную площадку. Ставим автомобиль на ручной тормоз

Также не лишним будет подставить упор под заднее колесо. Убеждаемся, что расстояние от пола до низа машины стало довольно просторным и можно без труда расположиться под ней для профилактического осмотра или ремонта. Завершив работу, осторожно съезжаем с рампы и убираем ее в укромное место, где она будет находиться до следующего применения. Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

Требования к эстакаде

В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.

Виды смотровых эстакад для автомобилей

В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

Мини эстакада,

представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

Полноразмерная эстакада

гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.

Мини эстакада для автомобиля своими руками

Для того, чтобы сделать мини эстакаду своими руками понадобится:

Стальной уголок толщиной не менее 10 мм;
Металлический пруток;
Электроды для сварки;
Сварочный аппарат;
Краска для защиты готовой металлической конструкции от коррозии.

Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

Нужен участок для ее сооружения.
Со временем кирпич станет разрушаться.
Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

Не все имеют требуемый запас шпал.
Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

Металлический прокат.
Сварочный аппарат.
Любая арматура.
Болгарка с комплектом отрезных кругов.
Метизы.
Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

Доска толщиной 50 миллиметров.
Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

Передней частью доски и бруском, закрепленным ближе к середине.
После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Во время проведения в гаражных условиях текущих и капитальных ремонтов автомобилисту приходится уделять много внимания подкапотному пространству и области днища. Какие-то операции с двигателем удастся выполнить сверху, но при диагностике или восстановлении подвески работать с авто придётся снизу. Обеспечить комфортные слесарные условия в подобных ситуациях можно двумя способами: опустить ремонтника в яму или поднять автомобиль на эстакаду. Большинство отдаёт предпочтение поднятию машины, потому что это – менее затратный вариант. Однако перед тем, как сделать эстакаду, необходимо подготовить проект и подобрать для него материалы, инструменты.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

высота – до 1 метра;
ширина – около 0,4 метра;
длина подъема – около 1 метра;
длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

сварочного аппарата;
болгарки;
болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

деревянных брусков с квадратным сечением со стороной 0,2 метра;
деревянных колодок или досок;
гвоздей, шурупов;
пилы;
отвертки.

при помощи кирпичного сооружения

Подобная эстакада — это конструкция, для изготовления которой используются самые обыкновенные кирпичи. Их соединяют в дугообразную единую установку, ширина и длина которой должны соответствовать параметрам автомобиля. Потом цементируют то, что получилось. Здесь есть один минус, который нужно учесть, — через какое-то время цемент может начать осыпаться. Это явление лучше вовремя предотвратить. Впрочем, эта эстакада для автомобиля вполне уместна где-нибудь в саду или на территории дачного участка — всё равно лучшего решения там обычно не найти. Во дворе дома можно соорудить что-то другое, вариант из кирпича вряд ли будет уместен.

Изготовление мини-эстакады из досок

Изготовление эстакады своими руками из дерева начинается с подготовки материалов и инструментов. Здесь будут нужны:

Колодки из дерева или просто доски.
Деревянные бруски. У них должно быть квадратное сечение, сторона квадрата — 20 см.
Пилы.
Отвертки.
Гвозди и шурупы.

Главные преимущества такой конструкции — мобильность, легкость, простота сборки. Но есть и недостатки, так как прочность такой конструкции не настолько велика, как хотелось бы, а еще ее нужно время от времени обрабатывать защитными средствами, чтобы платформа для авто не сгнила и не была повреждена паразитами.

Пример простейшей мини-эстакады

Конструкции из дерева, кстати, могут быть двух видов:

Цельными.
Ступенчатыми. Они делаются из обрезков досок.

Главное их различие в том, что цельная проще собирается и она легкая (с точки зрения веса). А вот на ступенчатую нужно потратить время и она не подходит для перевозки. Но зато на ступенчатую платформу авто легче заехать, так как она получается длиннее цельной.

Чертеж мини-эстакады из дерева

Здесь мы рассмотрим пошаговый алгоритм, по которому собирается цельная деревянная эстакада для авто с частичным наездом. Выглядит инструкция так:

Распиливаем колодки на равную длину. Нужно сделать так, чтобы верхний край был срезан немного под углом, а в конце поставить ограничитель.
К колодке прикрепляем две доски. Одна будет основанием, вторая — въездом. Закрепить лучше всего длинными гвоздями и шурупами.
По бокам колода укрепляется планками.
Сверху обязательно делаем ограничители, чтобы вовремя остановить авто.

Останется только обработать защитой, а потом сделать вторую часть.

Знать, как сделать эстакаду для автомобиля своими руками из металла или дерева будет полезно даже тем, кто предпочитает доверять проверку авто профессионалам. Это одно из тех умений, которое обязательно может пригодиться, ведь иногда, чтобы осмотреть машину, совсем не нужен глаз специалиста

Важно уметь проводить простейший осмотр самостоятельно, и эстакада для этих целей пригодится как нельзя лучше

Мосты, путепроводы, эстакады, виадуки. В чем разница?

Эти слова обозначают очень похожие конструкции, поэтому их часто путают. Для желающих разобраться немного научно-популярной инженерии с фотками для наглядности.

Мост

Издревле люди строили мосты для преодоления водных преград — рек, озер, болот. Первые мосты были построены несколько тысяч лет назад. Поэтому слово «мост» не только самой используемое, но и самое старое; в широком смысле почти все остальные сооружения (эстакады, виадуки и путепроводы) являются мостами. Кстати, на заглавной картинке — живописный мост на Атлантический дороге в Норвегии.

Самый старый из ныне действующих мостов — Понте Мильвио в Риме. Ему больше 2000 лет: в камне он впервые построен еще в 109 году до н.э.

Самый длинный мост в мире — Циндаосский мост длиной 42,5 километра. Он соединяет континентальную часть китайского портового города Циндао с островным районом Хаундао в заливе Цзяочжоу.

А строящийся мост в Крым через Керченский пролив с длиной 19 километров будет самым длинным в России.

Самый широкий мост в мире находится в Санкт-Петербурге. Это Синий мост через реку Мойка. Его ширина 97,3 метра, что почти в три раза больше его длины.

Путепровод мостового типа

Это сооружение, которое строится над другой дорогой, автомобильной или железной. Он технологически серьезно отличается от моста, потому и называется по-другому. Главное отличие – гораздо более простые опоры; ведь при проектировании путепровода не надо учитывать водоток, ледоход, размывы опор и возможный навал проходящих судов, о которых болит голова у проектировщиков мостов. В общем, путепровод — это мост над обычной дорогой.

Путепроводы бывают очень разными. Это однопролетный путепровод на Электролитном проезде в Москве.

А это путепровод на «малой бетонке» у Белых столбов в Подмосковье.

Путепровод тоннельного типа

Некоторые короткие тоннели тоже называют путепроводами! Обычно так называют тоннели, над которыми лежит пролет путепровода, а длина больше ширины пролета, но меньше 300 м.

Пример путепровода тоннельного типа под железной дорогой Горьковского направления в Павловском Посаде.

Эстакада

Для строительства путепровода обычно требуется 2-4 пролета длиной 10-30 метров каждый, а вот для прокладки эстакады их необходимо больше. По сути, это главное отличие между это инженерными сооружениями. Но есть и другие: путепровод пересекает только дорогу, а эстакада может пересекать сразу несколько видов препятствий — это могут быть река, автомобильная дорога и железнодорожные пути. То есть эстакада вполне может совмещать таким образом в себе мост и путепровод.

Самый длинная эстакада в мире – магистраль Банг На в Таиланде длиной 54 километра.

А эту спиральную эстакаду пришлось построить из-за жильцов многоэтажки в Гуанчжоу в Китае, которые отказались переезжать.

Виадук

Кроме дорог и водоемов, есть еще один тип преград – рельеф, то есть овраги, ущелья, лощины. Мосты, которые строят в местах с перепадом высот, называют виадуками. Их строительство вместо обычных дорог экономически оправдано, когда невыгодно создавать насыпь. В общем, все зависит от глубины оврага и его протяженности на пути магистрали. Выходит, отличие виадука от эстакады — отсутствие ровной поверхности под мостом! Поэтому здесь однотипных опор и пролетов уже быть не может. Обычно виадуки — очень красивые и величественные сооружения. Скажем, высота одной из опор самого высокого в мире виадука Мийо во Франции составляет около 340 метров!

Акведук

Еще одно интересное сооружение, правда, не относящееся к дорогам. Это аналог виадука, только для переноса воды, а не транспортных средств, над тем же оврагом, рекой или другим препятствием. Обычно акведук — часть системы ирригации.

Магдебургский водный мост соединяет внутренний порт Берлина с портами на Рейне

Канал имени Москвы над Волоколамским шоссе в столице

Ростокинский акведук на северо-востоке Москвы

Селедук

По селедуку дорога тоже не проходит, но он очень тесно связан с безопасностью движения. Так называют сооружение над горной дорогой, служащее для пропуска по нему селевого потока и защищающее водителей и пассажиров. Также его называют селеотводом и противолавинной галереей.

Использованные материалы: раз, два

А что интересного про мосты и путепроводы можете рассказать вы?

crusandr.livejournal.com

( 2 оценки, среднее 4.5 из 5 )

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.
Подходит для обслуживания легковых автомашин и легких грузовиков
Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.
Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
требуется много места для хранения;
необходимо большое количество материала.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

Доски 5 сантиметров в толщину.
Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

сварочный аппарат;
болгарка и круги к ней
арматура;
металлический прокат;
метизы;
краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Мини-эстакада в гараже своими руками
