Гаражные подъемно секционные ворота и правила выбора автоматики

Существуют ли стандартные размеры гаражных ворот?

Стандартизировать размеры гаражных ворот сложно, во-первых, потому, что существует множество видов автомобилей, которые значительно отличаются по габаритам. Так что ворота, которые можно назвать стандартными для обычной легковой машины, для микроавтобуса не подойдут.

Во-вторых, рынок предлагает большое количество гаражных ворот разных типов — распашные, роллетные, секционные, подъемно-поворотные. При этом сама конструкция ворот во многом и определяет требования к размерам гаража и территории перед ним.

Например, при открытии секционные ворота должны свободно размещаться под потолком. Для роллетных ворот понадобится место над проемом или внутри него для установки короба или консолей. Выбирая распашные ворота, необходимо предусмотреть дополнительное пространство перед гаражом или внутри помещения для открытия створок.

В-третьих, на размеры ворот влияет расположение гаража. Если заезжать в него нужно с узкой улицы с резким поворотом, лучше закладывать в проем дополнительные сантиметры.

Таким образом, оптимальными можно считать те размеры ворот, которые подбираются на основании всех перечисленных нюансов. Чтобы это стало возможным, опытные производители создали широкую размерную сетку ворот для любых гаражей.

Отличия ворот «Hormann»

Автоматические гаражные ворота hormann сегодня пользуются особым успехом и популярностью, на самом деле, это не просто так

Ведь действительно они отличаются удивительными конструктивными и дизайнерскими особенностями, а значит, они станут оптимальным решением для вашего гаража, что немаловажно

Вообще компания Hormann славится тем, что долгое время занимается продажей секционных ворот, она смогла завоевать особую репутацию и успех, вызывая тем самым доверие со стороны потребителей.

Экологичный подход

Важно отметить, что компания использует исключительно экологически чистые методы, занимаясь изготовлением гаражных секционных ворот, а это значит, что приобретая их, можно по достоинству оценить такие характеристики и свойства, а ведь это так важно

Особенности конструкции

Гаражные автоматические ворота hormann обладают рядом преимуществ по отношению к другим изделиям:

Полотно таких ворот обладает панелями, они расположены друг над другом, как только происходит открытие гаража, то они заходят под потолок, при этом вы должны понимать, что таким образом, можно значительно сэкономить место, а ведь это так важно, если площадь вашего гаража невелика. Говоря о ходовой направляющей ворот данного типа, то она находится внутри проема, таким образом, можно оценить удобство и легкость

Но конструкция таких ворот славится не только тем, что способна сэкономить пространство, но и позволяет с легкостью открывать такие ворота, сделать это сможет даже ребенок, что конечно, является важным и серьезным преимуществом. Полотно ворот отличается надежной защитой от различных механических воздействий, а ведь и это серьезное преимущество

В любом случае, приобретая такие ворота, вы сможете оценить их удивительные характеристики и свойства. Ворота отличаются незначительным весом, достаточной прочностью и конечно же, высоким коэффициентом теплоизоляции, а все эти преимущества являются действительно значительными и важными.

Три варианта толщины панелей

Желая купить такие ворота, заказчик сам решает, какой именно вариант ему необходим, ведь такие ворота подразделяются на некоторые виды, а значит, нужно решить, какой вариант станет наиболее оптимальным.

Стенки панелей

Ворота EPU с двойными стенками

Данная конструкция прекрасно подойдет к отапливаемым помещениям. Ведь здесь будет одним из основных вопросов сбережение тепла.

Ворота данного типа обладают прекрасной теплоизоляцией, более того они надежны и практичны, если гараж примыкает к дому, то этот вариант станет прекрасным решением для вас. Такие ворота отличаются неплохой изоляцией, в том случае, если гараж для вас является не только местом для хранения автомобиля, но вы используете его, и как мастерскую (см. Обустройство гаража под мастерскую), то знайте, что такие ворота прекрасно подойдут для этого

Ведь можно серьезно сократить потерю тепла, а значит, можно и сэкономить на отоплении гаража в целом, что немаловажно. Ворота EPU

Особенности

Ворота EPU. Особенности

Такие ворота славятся еще и стойкостью к повреждениям, что конечно, считается важным преимуществом

Поверхность конструкции надежно защищена от возможной коррозии, а значит, и этот момент будет оценен вами, как следует.

Одностенные ворота LTE

Этот вариант идеально подойдет для свободностоящих гаражей, такие ворота не будут требовать теплоизоляции, а ведь это важное преимущество

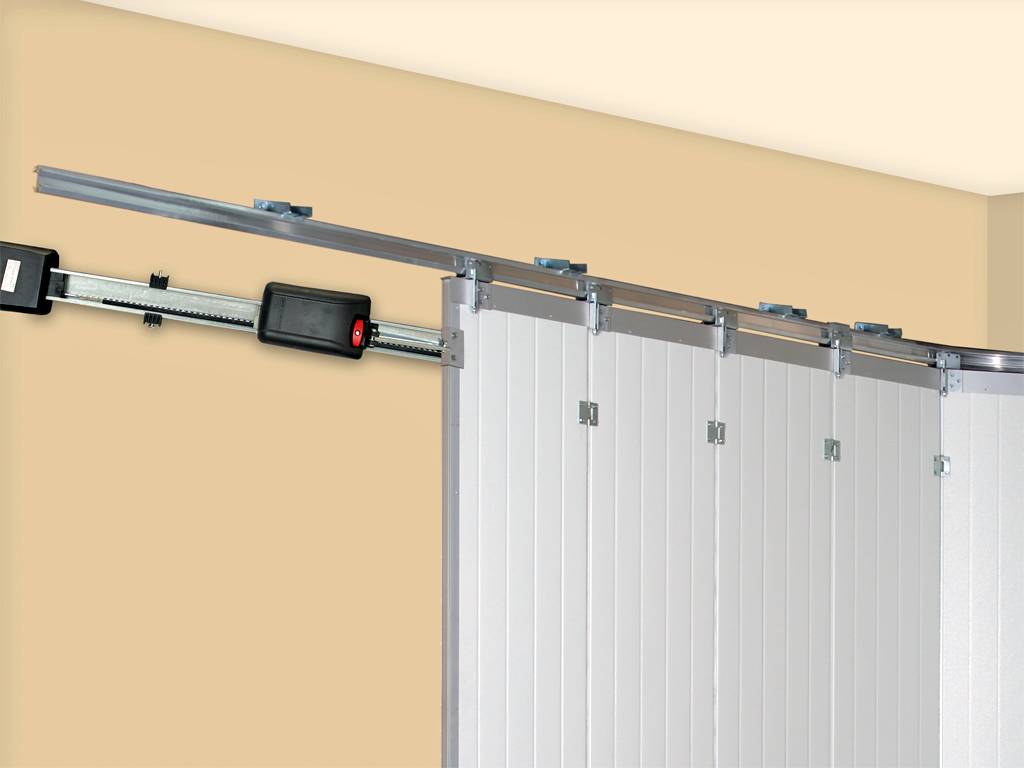

Особые монтажные ситуации

Откатные секционные ворота представляют собой подходящую конструкцию, которую стоит выбрать для особых условий монтажа. Их основное отличие от подъемных моделей заключается в направлении движения при открытии – они смещаются в сторону, а не вверх. Такие модели идеально подходят тогда, когда потолок гаража необходимо оставить свободным для хранения разнообразных вещей.

Подходят такие ворота для установки в гараже, в котором створка не сможет поместиться под потолком. Сэндвич-панели обладают толщиной 42 мм. Они обеспечивают бесшумное и плавное закрытие проема и высокий уровень теплоизоляции ворот.

Благодаря таким особенностям откатные секционные конструкции пользуются заслуженной популярностью. Они отличаются долговечностью и продолжительным сроком службы. Изделия отличаются привлекательным внешним видом, что позволяет выбрать подходящую модель для своего гаража.

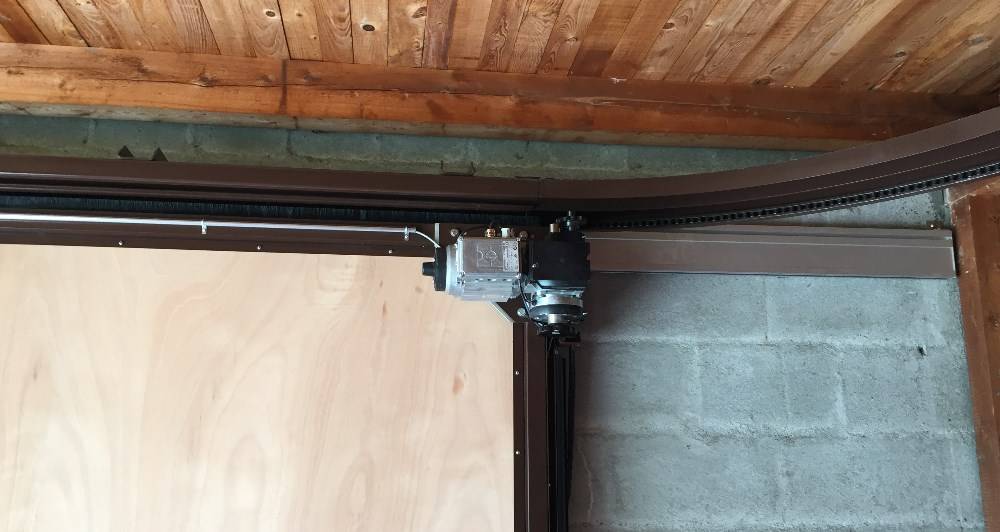

Виды приводов

Варианты узлов, обеспечивающих движение полотен:

  • червячный. Мотор со шкивом с шестерней расположен близко к полотну. Последняя входит в червячную рейку, закрепленную по длине створки. Такой тип характерный для откатных конструкций. Преимущество: тишина хода, повышенная надежность;
  • цепной. Систему шестерней двигает цепь. Более шумный вариант, но можно устанавливать на расстоянии. Обычно им всегда оснащаются роллетные, секционные комплекты — такая конструкция наиболее подходит под их технические особенности.

Для ручного управления может предусматриваться отдельный механический узел. У распашных ворот больше разновидностей приводов: локтевой, линейный (гидро- или электромеханический), подземный.

Размеры и цена

Размеры секционных ворот в гараж побираются по определенным параметрам и рекомендациям:

  1. Стоит думать на будущее, то есть, если в семье сейчас легковой автомобиль, то в будущем он может поменяться на внедорожник или даже фургон семейного типа. Также в семье ожжет быть не одна машина, а сразу две и более. В данном случае лучше покупать ворота размерами в 3 х 2,5 м.
  2. Глубина установки зависит от типа ворот. Например, если в конструкции имеется электропривод, то ему понадобится дополнительное пространство, из-за чего глубина составит более 3х метров. Механизм расположенный в потолочном пространстве также потребует места, а значит, повлияет и на высоту ворот. Верхняя перемычка должна располагаться не ниже 2,1 м. Только в этом случае, подъемные ворота будут свободно перемещаться. Для автоматических ворот требуется по 1-1,2 м по бокам от проема, поэтому на стенах в этих местах лучше не проводить ни каких коммуникаций.
  3. На величину ворот также влияет угол поворота и уклон на подъездной дороге.

Есть общие рекомендации касательно размера гаражных ворот в соотношении с габаритами машины:

  • седан, хэтчбек — 2500 х 2100 мм;
  • минивэн – 2700 х 2500 мм;
  • пикап – 3000 х 2500 мм;
  • микроавтобус – от 3090 х 2520 до 3225 х 3220 мм.

Специалисты рекомендуют въезд делать на 60 мм (а еще лучше на 120 мм) больше по ширине, и на 30 мм (а еще лучше на 60 мм) по высоте больше, чем габариты имеющегося автомобиля.

Купить ворота секционные гаражные можно, как в специализированных магазинах, так и на сайтах. Что касается стоимости по размерам, то она примерно такая:

  • минимальный размер (1870 х 2500 мм) – примерно 600 долларов;
  • средний размер (2540 х 3000 мм) – примерно 720 долларов;
  • максимальный размер (3040 х 5000 мм) – примерно 1195 долларов.

Секционные ворота можно заказать и по индивидуальным замерам. Также на конечную стоимость влияет и конечная комплектация, например, есть ли запорные замки или нет.

На сегодняшний день самыми популярными фирмами производителями являются Алютех (Белоруссия), DoorHan (Чехия), Ryterna (Литва), Вишньовски (Польша) и Нormann (Германия). Эти компании имеют достаточно широкий ассортимент.

Устройство подъемно-поворотных ворот

Подобные конструкции имеют несколько основных элементов: коробку, поднимаемую под потолок створку и механизм, который приводит ее в движение. Металлический каркас представляет собой основу ворот. Поскольку полотно таких ворот целое, взломать гараж или повредить конструкцию довольно сложно. Щит изготавливают из сендвич-панелей, досок, металла. Иногда последние варианты комбинируются.

Цельное деревянное полотно для ворот покупать невыгодно. Это обусловлено высокой стоимостью материала и невысокой защитой. Полотно уязвимо для природных явлений, а сам материал довольно тяжелый и объемный.

Лучший вариант при создании ворот для гаража – дощатая створка, оббитая железом. Дерево перед сборкой конструкции пропитывают защитными составами. Они повышают устойчивость к температурным перепадам и высокой влажности. Механические нагрузки таким воротам не страшны.

Секционные ворота могут открываться двумя способами: вручную или автоматически

Ручной привод стоит дешевле, но разница в цене между ними не настолько существенна, чтобы ради нее жертвовать качеством, удобством и безопасностью

Поэтому рекомендуем в первую очередь обращать внимание на другие характеристики устройств

Преимущества автоматического привода налицо:

  • взломоустойчивость — взломать ворота, оснащенные ручным приводом, преступнику куда легче;
  • возможность управлять створками ворот дистанционно — с помощью брелока или пульта управления;
  • экономия времени и сил — вам не придется открывать створки, замки и засовы, ведь заехать в гараж можно будет, даже не покидая машины.

Автоматические приводы для ворот в свою очередь подразделяются на:

  • потолочные;
  • вальные.

Ремонт и техническое обслуживание

При необходимости сендвич-панель, пришедшую в негодность, легко заменить.  Следует периодически оценивать состояние петель и роликов. Они моются и смазываются, если конструкция гремит или появляется посторонний шум. Еще одной проблемой может быть обрыв троса.

https://youtube.com/watch?v=IeC3yeqeM58

Если все работы по установке и обслуживанию ворот велись грамотными профессионалами, можно не опасаться проблем с конструкцией и оборудованием, все неполадки быстро устраняются специалистами. Секционные ворота просты в использовании и надежны, поэтому они пользуются устойчивым спросом, который продолжает расти.

Внешний вид

Секции этого вида подъемных ворот могут иметь различный внешний вид. Есть несколько основных типов наружной поверхности — S, L и M профиль, а также мелкая волна и филенка. В таком ассортименте есть сэндвичи у любого производителя. У некоторых есть еще и нестандартные — с различными декоративными элементами или прозрачными вставками (это обычно листовой поликарбонат). Но их цена значительно отличается от «базовых» моделей.

Оформление секционных гаражных ворот может быть разное

Добавляет вариаций оформления несколько типов поверхностей — гладкая, шероховатая, с имитацией поверхности древесины. Кроме того секционные гаражные ворота обычно окрашиваются защитными красками, которые придают полотну более привлекательный вид. Но основная функция окрашивания — защита от коррозии и воздействия климатических факторов.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

  1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
  2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
  3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

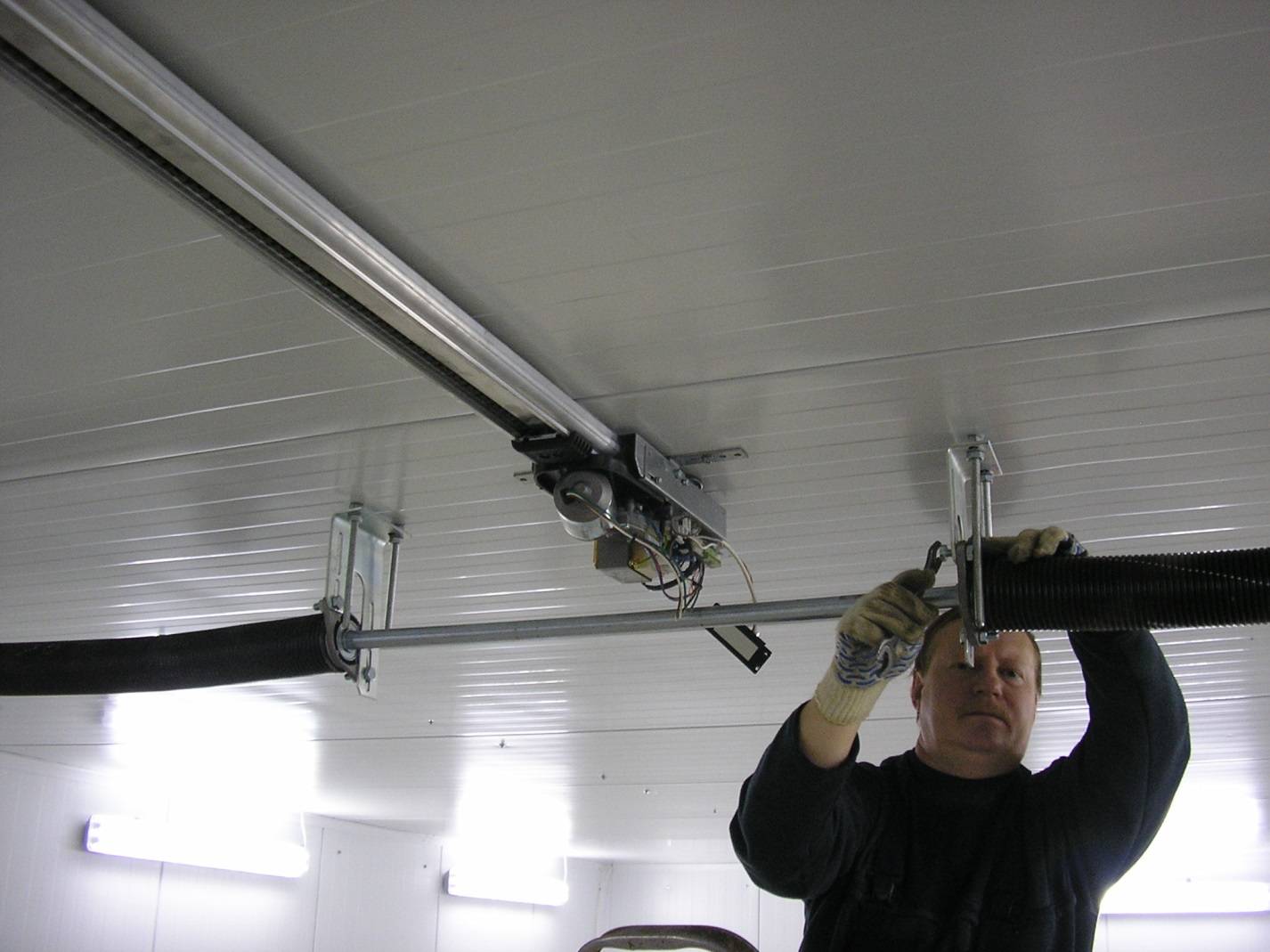

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

  1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
  2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца

Принцип работы подъемных ворот

Секционные гаражные ворота

Полотно состоит из отдельных секций, соединенных петлями и установленных в раму. К краям проема и на потолке крепят направляющие полозья для перемещения сегментов. В процессе открывания секции поворачиваются под углом и уходят на перекрытие одна за другой. В комплект входит пружинно-рычажный привод или система противовесов.

Виды подъемных ворот:

  • Поворотные. Относятся к категории простых структур, в конструкции есть створка, двигатель, стальная рама. Дверь поднимается под прямым углом, передвигается внутрь на потолок.
  • Складные. Плотно включает несколько секций шириной 40 – 60 см, при открывании сегменты перемещаются по направляющим полозьям.
  • Рулонные. Дверь складывается из тонких алюминиевых ламелей. Полотно при открывании наматывается с помощью троса на барабан, крепящийся под потолком. Компактная структура отличается низкой прочностью против взлома.

Что позволяет повысить долговечность ворот?

Как выбрать ворота, декоративное покрытие которых останется в первозданном виде даже спустя несколько лет?

В первую очередь обратите внимание на качество самих стальных листов, из которых изготавливаются ворота. Лучшая защита от коррозии – это цинковое покрытие толщиной не менее 16 микрометров (расход 225 г/м2)

Не последнюю роль играет и качество лакокрасочного покрытия. Какой бы оттенок не был выбран, нужно быть полностью уверенным не только в его насыщенности, но и качестве. «Алютех» — единственная компания, которая использует полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА), эффективно противостоит механическим воздействиями, влаге и химическим веществам, защищает от коррозии, следовательно, декоративные свойства ворот сохраняются весь период эксплуатации конструкции. Рекомендованная толщина слоя покрытия — 25-35 микрометров, толщина грунтовочного слоя 5-7 мкм. С такой защитой точно не придется тратиться на ремонт.

Покрытие ПУР-ПА на воротах Alutech словно кольчуга защищает полотно от царапин и потертостейС лицевой стороны на панели «Аютех» наносится полиуретановое покрытие, модифицированное частицами полиамида

Как еще защитить ворота от коррозии

Правильный выбор – использование метизов с многослойным композитным антикоррозийным покрытием. Самонарезающими винтами к полотну крепятся роликовые кронштейны. Но для регионов с повышенной влажностью по-прежнему актуальны метизы из нержавеющей стали

Из этого же материала должны быть изготовлены оси роликов, обязательно обратите на это внимание

Направляющие также нуждаются в защите от ржавчины. Профили должны быть изготовлены из оцинкованной стали и покрыты порошковой краской.

Цены на метизы

метизы
Фурнитура и профили из нержавеющей стали

Даже самые качественные ворота нуждаются в уходе. Своевременное нанесение смазки, например, Литол 24, продлит срок службы металлическим элементам, таким как пружины, оси роликов и кронштейны.

Размеры подъемно-поворотных ворот

Подъемно-поворотные ворота характеризуются более утяжелённой конструкцией, нежели модели, рассмотренные раньше. Они отличаются не только своей массивностью, но и необходимостью в оснащении системы мощным электроприводом, прочными шарнирами.

В процессе открывания ворот, ставни системы поворачиваются и приподнимаются к верху – под потолок гаража. Здесь, собственно, и размещается подъемный механизм, для которого и нужно предусмотреть место под его установку.

Также важно оставить пространство не только под потолком, но и спереди от гаражного сооружения, что обусловлено спецификой работы механизма. Схема подъемных ворот

Схема подъемных ворот.

Габариты подъемно-поворотных полотен разнятся в зависимости от производителя и местоположения управляющего механизма. По стандарту, высота таких систем начинается от 2,2 метров.

Совет! Выбирая тип гаражных ворот, важно понимать, что для габаритных проемов лучше подбирать менее тяжелые модели створок. К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий

К примеру, вес цельного полотнища подъемно-поворотного механизма будет достаточно внушительным, что повлечет за собой необходимость в оснащение системы мощным двигателем, крупными шарнирами и укрепления фундаментной основы, стеновых перекрытий.

Кроме того, выбирая ворота подъемного типа, следует уделять вниманием таким параметрам:

  • показатели прочности;
  • легкость;
  • габариты ширины – максимальный параметр составляет, как говорилось ранее, 600 см;
  • габариты высоты – максимуму 2,2 м.

Но, в случае расширения размера стоит понимать, что из-за увеличения массы готовой продукции, ее срок службы будет меньше гарантированного на стандартные по габаритам модели.

Устройство секционных ворот

В секционных воротах основное отличие в том, что полотно состоит не из единого полотна, а из набора подвижно соединенных между собой секций. Скрепляются секции между собой специальными петлями, обеспечивающими должную степень свободы. Петель обычно по три на каждое соединение — по краям и в середине (при большой ширине ворот может быть больше). По краям каждой секции установлены ролики. По бокам проема ворот установлены направляющие, которые плавно изогнувшись, переходят в потолочную направляющую. Направляющие имеют выемки, в которые заправляются ролики.

Устройство секционных ворот

При открывании секционных гаражных ворот, ролики створок движутся по канавкам в направляющих. Они поднимаются вверх, за счет подвижного сочленения проходят по плавному изгибу и, одна за другой, поднимаются под потолок. При закрытии все происходит в обратном направлении. Вот и все устройство и принцип работы, но вариантов и вариаций много, так что придется разбираться конкретно по каждому компоненту.

Утепление секционных ворот

Чтоб выбрать способ утепления, следует определиться с видом материала, применяемым для такой работы. Все теплоизоляторы обладают своими особенностями, которые касаются способа установки и срока службы. К примеру, некоторым материалам требуется влагозащита, для других такая мера не нужна. Стоит рассмотреть основные свойства и преимущества различных утеплителей:

  • Пенопласт. При утеплении секционных ворот этим материалом работы обойдутся относительно недорого. Пенопластовые плиты можно крепить на пластмассовые дюбели. Дополнительных расходов на такой материал не требуется – его не нужно обрабатывать антисептическими средствами.
  • Минеральная вата. Ее следует отнести утеплителям волокнистого типа. Производят минеральную вату путем переработки базальтовых горных пород или отходов металлургии. Утеплитель обладает невысоким уровнем теплопроводности. Продается материал в виде плит или рулонов. Единственный недостаток – минеральная вата гигроскопична.
  • Пенополиуретан. В строительстве этот материал считается самым качественным. Его легко монтировать – утеплитель наносят распылением аэрозоля. Он способен проникать в зазоры и стыки, снижая проходимость воздуха.

Для утепления секционных ворот гаража не потребуется иметь особые навыки. Сперва следует измерить ширину и высоту ворот и вырезать соответствующие листы ножом. Затем их необходимо приклеить гаражным воротам. Стыки обрабатывают монтажной пеной.

При самостоятельном утеплении ворот необходимо предотвратить появление конденсата между утеплителем и створкой. Для этого между ними прокладывают гидроизоляцию. Отлично подходит самоклеящийся изолон. На него можно крепить пенополистирол, используя плиточный клей. Швы ворот следует проклеить алюминиевой фольгой.

Самостоятельно изготовить секционные ворота будет дороже, чем купить готовую конструкцию. Это обусловлено сложностью их конструкции. Такие изделия следует приобретать у проверенных производителей.

Дизайн и основные составляющие ворот

Откатные секционные ворота изготавливают из сэндвич-панелей. Такой материал применяется для создания традиционных секционных конструкций подъемного типа. В некоторых случаях владельцы гаражей выбирают панорамные секции, в которые встроено разнообразное остекление.

Сэндвич панель представляет собой конструкцию, которая выполнена из двух листов стали, которые не соприкасаются друг с другом. Между ними помещен наполнитель. В качестве этого элемента выступает пенополиуретан или базальтовая вата. Поскольку между стальными листами отсутствуют мостики холода, сэндвич-панели отличаются высокой термозащитой. На стыках такие модели не промерзают.

В панелях можно устанавливать окна различной конфигурации, которые выбираются в соответствии со вкусом хозяев. Калитку в таких воротах не устанавливают, поскольку проем можно приоткрыт на нужную ширину. Чтобы управлять движением створки, следует оборудовать потолочные приводы, которые используются для монтажа секционных ворот подъемного типа на пружинах.

Выводы

Откатные конструкции секционного типа часто устанавливают в гаражах небольшого размера. Однако их можно применять и для защиты просторных помещений. В последнем случае устанавливают две створки. Такие ворота сдвигаются в сторону и размещаются параллельно боковой стене. Их удобно устанавливать и эксплуатировать.

Производят такие изделия из сэндвич-панелей, что позволяет защитить гараж от холода. Возможно дополнительное утепление. Стыки пенопластовых или пенополистирольных плит закрывают алюминиевой лентой.

Для удобства на такие конструкции монтируют электрический привод. Автоматику можно настраивать на определенный режим открытия и закрытия створки. Это упрощает эксплуатацию ворот. Ремонт гаражных ворот при правильной установке будет требоваться очень редко.
