Подъемные ворота в гараж своими руками

Определяем лучшую конструкцию

Среди самых разнообразных подъёмных ворот можно выделить только две основные их разновидности, от которых отходят все прочие модификации данного вида конструкций. Выделяют такие две категории:

• Подъёмно-секционные – состоят из отдельно сложенных секций.
• Подъемно-поворотные – основное полотно цельно и состоит из едино жёсткой конструкции.

Чтобы получить более ясную картину, вы распишем для вас каждую из этих разновидностей и опишем их ключевые отличительные особенности, а даже плюсы и минусы каждой из конструкций.

Подъёмные гаражные ворота из секций

Такая конструкция очень компактная и удобная. Благодаря тому, что полотно состоит из отдельных элементов, оно способно немного изгибаться под определённым углом, но в закрытом состоянии сохраняет неплохую жёсткой и высочайшую надёжность. В основе заложены пластины из толстого металла, калёной стали или алюминия.

Поверх них надёжно облачены в пластиковый чехол или толстый слой краски, которые защищают металл от коррозии, повреждений, придают большей жёсткости и делают его привлекательным и красиво оформленным.

Конструкция обладает такими плюсами:

• Высокая надёжность.
• Привлекательный внешний вид.
• Очень компактные и удобные в использовании.
• Легко монтируются.
• Очень просто управляются даже вручную.
• Легко совместить с любыми системами автоматизации работы.

Из недостатков:

• Сделать привлекательный внешний вид самостоятельно не получится, необходимо по-любому покупать готовые панели.
• При неправильном монтаже, могут возникать различные затруднения при взаимодействии.
• Довольно высокая цена готовых изделий и средств их автоматизации.

Преимущества подъемных конструкций

Когда на вашем гараже появятся подъемные ворота, изготовленные своими руками, вы сможете оценить их достоинства. К числу самых важных относятся следующие:

• экономия места. Для подъема створок у таких конструкций используется место под потолком, а драгоценные метры в непосредственной близости от входа в гараж остаются свободными;
• створки таких ворот представляют собой цельное полотно, что позволяет обеспечить надежную защиту от проникновения в сооружение для хранения автомобиля посторонних лиц. К тому же у вас будет возможность утеплить шторки, чтобы обеспечить более комфортную температуру даже в холодное время года. В большинстве случаев владельцами для утепления используется такой популярный материал, как пенополистирол;
• владелец гаража имеет возможность установить систему автоматического привода, что позволит легко открывать ворота в гараж. Отметим, что систему подъема, работающую в автоматическом режиме, можно установить не только в одинарных, но и в двойных гаражах;
• у подъемных конструкций может быть абсолютно любая внешняя отделка. Здесь все во многом зависит от ваших предпочтений. Правильно подобрав материал, можно получить ворота эстетичного вида, которые станут прекрасным дополнением к вашему гаражу.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;

• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

• металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
• комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;

• стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

• компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
• стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;

• комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

• пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
• утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Монтаж

Как установить подъемные секционные ворота в гараж? Наиболее предпочтительным вариантом является покупка готового изделия и его последующая установка. В таком случае вы гарантированно приобретаете высококачественный продукт, изготовленный в заводских условиях. Работа сведется к замеру и монтажу.

Первым шагом станет определение размеров секционных ворот в гараж и составление чертежа. Для этого воспользуйтесь измерительными приборами – рулеткой и уровнем. На схеме необходимо обозначить высоту проема, ширину проема, высоту перемычки, расстояния от краев проема до боковых стенок.

Нельзя забывать про глубину вхождения ворот в гараж. Если не включить значение в чертеж, то въезд не будет открываться или же открываться не полностью. Обязательно проверяйте расстояние по нескольким точкам, делайте несколько замеров. Стены и проем могут казаться ровными, но на самом деле иметь перекосы.

Оптимальной высотой притолоки считается промежуток 20-22 сантиметра. С полученной информацией следует отправиться в магазин и выбрать подходящую модель. Если размеры не соответствуют стандартным, то у некоторых поставщиков можно сделать индивидуальный заказ.

Теперь необходимо заняться подготовкой помещения. В основном она заключается в очистке поверхностей от деталей интерьера. В верхней части – 25-40 сантиметров, по сторонам и боковым стенкам – 40-60 сантиметров пространства должно быть избавлено от любых объектов.

Также следует тщательно очистить проем от слоев облицовки

Повышенное внимание уделяйте подготовке мест креплений. Особенности конструкции подъемных ворот требуют идеальной вертикали

Если она не будет соблюдена, то узлы изделия начнут быстрее приходить в негодность и ломаться.

Из инструмента вам понадобятся:

• измерительные приборы (уровень, рулетка);
• дрель;
• мелкий инструмент (отвертки, ключи, молоток).

Непосредственно монтажные работы начинают с крепления первой, нижней ламели. Затем монтируют несущие элементы, последовательность должна быть задана в инструкции. Последним крепят металлическое полотно ворот.

В зависимости от модели последовательность крепления и порядок работ могут различаться, поэтому в первую очередь опирайтесь на инструкции. После закрепления всех элементов, их проверяют, смотрят на то, как плотно легла створка, которая расположена в верхней части.

Важно: Исходя из плотности, регулируют кронштейны, подстраивают их. Следующим шагом станет установка компонентов, управляющих ходом ворот

Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна

Следующим шагом станет установка компонентов, управляющих ходом ворот. Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна.

Для создания автоматической системы потребуется приемник и пульт, которые можно приобрести одним комплектом. Приемник соединяют с электросетью гаража, подключают его к электроприводу.

Логическим завершением является проверка монтажных работ. Для этого складные ворота для гаража следует два-три раза открыть и закрыть. Если все было выполнено по предписаниям производителя, то долгие годы не потребуется никакого ремонта.

https://youtube.com/watch?v=RO8RB-WGPpU

Как изготовить откидные ворота для гаража своими руками: чертежи, материалы

Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.

Откидные ворота для гаража каждый человек сможет изготовить самостоятельно

Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Обеспечение прочности конструкции

После всего проделанного следует укрепить подъемную конструкцию. Ввиду того что именно на нижнюю часть станут опираться ворота, она будет подвержена максимальным нагрузкам. Для укрепления необходимо по длине въезда вырыть траншею, которая станет располагаться между стойками. После того как вам удастся это сделать, можно яму залить бетоном. Затем в дело вступает швеллер необходимой длины, который устанавливается в бетон. При проведении такого рода работ необходимо сделать так, чтобы швеллер оказался параллельно расположенным по отношению к поверхности земли. Проверить этот параметр необходимо посредством уровня. Как только залитый бетон полностью наберет прочность, можно рамы хорошо приварить к швеллеру.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

• дерево;
• металл;
• сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Разновидности подъемных ворот

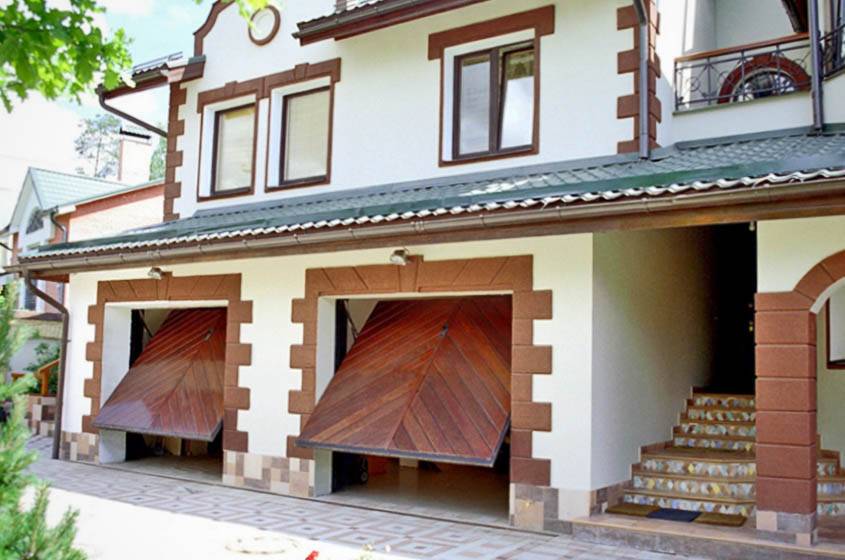

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

• безопасность функционирования;
• простота эксплуатации;
• максимальное удобство применения;
• высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

1. Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
2. Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

Прежде чем приступить к работе, необходимо определиться с типом механизма и сделать чертеж

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки

Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку

На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные самодельные ворота для гаража с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

• высота проема;
• ширина проема;
• высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
• расстояние, на которое проем удалён от боковой стены;
• глубина гаража.

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

• брус направляющих рельсов горизонтальный;
• рельс направляющий;
• брус коробки ворот горизонтальный;
• стойка коробки вертикальная;
• рама створки ворот;
• кронштейн для крепления пружины;
• уголок шарнира;
• пружина;
• рычаг механизма подъема;
• кронштейн рычага.

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

• брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
• брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки, которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны — при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм

Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки. Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм

Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение

Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.

Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.

Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.
