Как установить GSM охранную сигнализацию для гаража своими руками, схемы и решения

Поделки своими руками для автолюбителей

Большинство бюджетных и среднего ценового диапазона промышленных сигнализаций для автомобиля управляются по радиоканалу на частоте 430 МГц, реже 800 МГц.

Бесспорно, что это очень удобно для автовладельца, но при этом такие сигнализации обладают одним существенным недостатком. А именно, по тому же радиоканалу, они легко взламываются злоумышленниками.

Повысить надёжность от взлома охранной сигнализации автомобиля можно либо применив дорогую систему с рядом фирменных защит, либо сделать её своими руками, что называется индивидуальную.

Именно о такой схеме и конструкции простой, индивидуальной сигнализации и посвящена эта статья. Ниже приведена схема электрическая принципиальная сигнализации.

Принцип работы схемы

При включении тумблера SA1, который устанавливается в «скрытом»месте салона, начинается зарядка конденсатора C7через резистор R12. Время его зарядки ≈ 0,7*R12*C7 ≈ 40 сек. Это время рассчитано на то, чтобы водитель вышел из салона и закрыл автомобиль.

После зарядки конденсатора C7 на выходе инвертора DD1.4 будет действовать высокий уровень, и сигнализация перейдёт в дежурный режим работы.

Теперь если открыть капот или багажник (SF1 и SF2 на схеме) или включить зажигание (откроется транзистор VT1), на выходе DD1.1 высокий уровень приведёт к зарядке конденсаторов C2 и С4. Это приведёт к низкому уровню на выходе инвертора DD1.3 и будет разрешена работа генератора на элементах DD1.5 и DD1.6.

Генератор с частотой 2 Гц отпирает транзистор VT2, который в свою очередь коммутирует реле звукового сигнала. Генератор продолжит работу даже если закрыть капот или багажник и выключить зажигание. Короткие звуковые сигналы продолжаются в течение времени ≈ 0,7*R9*C2 ≈ 154 сек. По истечении этого времени сигнализация опять переходит в дежурный режим.

При открытии двери салона произойдёт быстрая зарядка конденсатора C2, а через ≈ 10 сек. и С4. Эта выдержка времени необходима для того, чтобы владелец при открытии автомобиля выключил сигнализацию.

Конструкция и детали

Печатная плата () показана на рисунке выше. На ней устанавливаются все детали схемы, кроме тумблера SA1 и диода VD10. Коммутация с электросетью автомобиля происходит через разъёмы, промаркированные цифрами 1-8, согласно схеме. Транзистор VT1 можно заменить на КТ3102, КТ342, а VT2 – КТ972.

Установка сигнализации старлайн, установка парктроников и многое другое, предлагает отличная компания, которая специализируется именно в этом направлении уже не один год. Так, что если вы уже купили автосигнализацию, то теперь точно будете знать, куда нужно обратиться, чтобы установить её на свой автомобиль.

Популярное;

  • Видеорегистратор в дополнение к авто сигнализации
  • Схема преобразователя для подключения сигналки к концевикам
  • Простой опрокидыватель для автомобиля своими руками
  • Воздушная сирена для сигнализации или гаража
  • Простая схема для чистки форсунок своими руками
  • Ультразвуковой парктроник своими руками
  • Вежливая подсветка противотуманок или ДХО, схема
  • Простой дымогенератор для авто своими руками

Основные элементы охранной сигнализации

  • контрольная панель;
  • охранные датчики;
  • оповещающие устройства;
  • пульт управления;
  • блок резервного питания.

От выбора контрольной панели зависит очень многое – возможности системы, расширяемость (можно ли будет добавить впоследствии дополнительные датчики или нет) и дополнительный функционал. Поэтому стоит внимательнее присмотреться и изучить несколько моделей перед покупкой.

В комплект «сигналки» могут входить датчики следующих типов:

  • инфракрасные – они же датчики движения;
  • удара – так же срабатывают от вибрации;
  • магнитного типа – срабатывают при открытии окон/дверей;
  • акустические – реагируют на звук разбития стекла.

Виды оповещающих устройств (эти устройства предназначены для привлечения внимания):

  • звуковые – разнообразные сирены («пищалки», «ревуны»);
  • световые – световые индикаторы или строб вспышки и лампы;

Пульт управления предназначен в первую очередь для управления системой – взятием и снятием с охраны, отображения состояния системы. Во вторую для первоначальной настройки и программирования. Пульты бывают с ЖК-экраном или светодиодные, реже с сенсорным экраном, так же имеют пин-пад для набора кода. Иногда вместо пульта может применяться брелоки или ключи TM.

Блок резервного питания – аккумуляторная батарея, обеспечивающая работу системы при отсутствии подключения к сети 220 В. Для большинства сигнализаций стандартом является аккумулятор на 12 В и 7 А*ч.

Виды сигнализации охранных систем GSM по типу извещения о происшествии

Чтобы правильно определить объём работ и уровень финансирования проекта, необходимо вначале определиться с общими принципами построения системы. Ниже приведены сведения о двух стандартных решениях. Сравнение делают с учётом индивидуальной специфики.

Централизованная сигнализация, связанная с пунктом охраны

Сирена напугает только ворон, если дом находится на большом удалении от соседских зданий. Через разбитое стекло можно вынести много ценностей при отсутствии действенных защитных реакций. Разгоревшийся пожар нанесёт крупный ущерб.

На охранный пульт информация поступает в режиме онлайн

При необходимости соответствующим службам поручают контроль территории с применением камер видеонаблюдения. При заключении договора на обслуживание точно устанавливают уровень ответственности, штрафные санкции. Некоторые специализированные предприятия предлагают установку и наладку охранных систем для частных домов и квартир с видеокамерами и в других вариантах комплектации. Они поддерживают хорошее техническое состояние оборудования, устраняют поломки. Главным преимуществом централизованного подхода является минимум хлопот для заказчика. Существенный недостаток – значительная стоимость комплексных услуг.

Автономная сигнализация для дома, дачи и гаража

С помощью сети GSM владелец быстро получит тревожный сигнал. В зависимости от ситуации он вызовет аварийную службу или примет другое необходимое решение. В некоторых системах допустимо удалённое получение диагностических данных с дистанционным отключением неисправных датчиков и других функциональных компонентов.

Современный комплект дачной сигнализации GSM c видеокамерой и датчиком движения

Такое оборудование самостоятельно подключают за 15−20 мин, не более. Внутренний блок закрепляют в нужном месте. Как правило, выбирают входной коридор или главную жилую комнату. По инструкции из сопроводительной документации устанавливают элементы питания. Отправляют на телефонный номер рабочей SIM-карты сообщение СМС, в котором приведены стандартные настройки оборудования и каналов связи.

Этот вариант подразумевает несколько преимуществ:

  • разумную стоимость;
  • простую установку;
  • возможность демонтажа с последующей эксплуатацией в другом месте.

Основной минус – полная ответственность владельца на всех этапах. Он сам должен выбрать подходящий комплект, поддерживать работоспособность, быстро реагировать при возникновении опасных ситуаций.

Виды сигнализаций

Загородный дом или гараж – те места, где вы пребываете время от времени и постоянного наблюдения за ними не имеете. В таком случае, удаленный контроль за ними просто необходим во избежание всяческих происшествий. Это становится не роскошью, а необходимостью. Но чтобы грамотно подобрать сигнализацию, необходимо подробно все изучить. Иногда для нее требуется специальная лицензия. Обязательно уточните этот вопрос у квалифицированного специалиста или у продавцов.

Для гаража

Даже если он находится в гаражном кооперативе, который находится под круглосуточной охраной, велика вероятность вскрытия и угона автомобиля, снимания с него дорогих автозапчастей и многие другие неприятности.

Так как гараж в большинстве случаев помещение не большое, то установка, да и сама стоимость оборудования будут посильными для семейного бюджета.

Чаще всего используются автономные охранные сигнализации или системы с модулем GSM. Первый вид целесообразно установить в гараж, находящийся под круглосуточной охраной в большом кооперативе.

Для дачи

Дача – это обычно загородный дом и находится за чертой города. Следовательно, централизованная охрана какой-либо компанией невозможна чисто физически. В этом случае целесообразно применить те же виды, что и для охраны гаража. Они предельно эффективны и оправдывают свою цену.

Преимущество автономных сигнализаций без сетевого питания

Автономная сигнализация являет собой систему безопасности самостоятельно и независимо, в том числе и от источника энергии, контролирующую объект. Это идеальный вариант для объектов, где человек находится периодически, покидает их на продолжительное время. В таких ситуациях затребованы установка, монтаж охранной сигнализации на даче, в гаражах без сетевого электричества или учитывая невозможность его использования, периодические выключения. То есть ставят систему с запитыванием от аккумуляторов, батарей, а лучше с возможностью совмещать два типа источника энергии, с автоматическим переключением на резервные АКБ.

Полная независимость от сетевого питания и других факторов, отсутствие или небольшое количество проводов, легкость в монтаже являются плюсами рассматриваемых систем. У простого ревуна ограниченная функциональность, но его и выбирают под условия, в которых сильного звукового сигнала достаточно, чтобы спугнуть воров. Если требуется расширенный функционал, то можно организовать схему с GSM связью или проводную систему.

Обзор актуальных моделей

Для охраны гаража можно использовать как непосредственно гаражную сигнализацию, так и системы для охраны дачи и квартиры. Разберем самые актуальные модели для гаража.

Хорт-Гараж (Хорт 5)

Компактный комплекс с питанием от сети и аккумулятором на 7аЧ. В комплект поставки входят: 4 датчика (движения, дыма, температуры, открывания створки), 2 сирены (внутренняя и уличная), комплект экранированных кабелей для подключения детекторов. Основные компоненты – израильского и украинского производства. При отключении от сети или разрядке аккумулятора система отправляет SMS на заданный номер.

Комплектация:

  • GSM-сигнализация «ХОРТ 5».
  • Аккумулятор 12 В, 7 А/ч.
  • Датчики открытия «TANE SM-35».
  • Датчик движения «Crow SWAN Quad».
  • Сирена «Jablotron LD-95».
  • Считыватель ключей «Touch Memory» «JSB-TM».
  • Электронные ключи «Touch Memory».
  • Кабель сигнальный 4х0,22.

Страж-универстал

Сигнализация представлена 3-мя комплектами: базовым, стандартным и премиум. Это беспроводные системы отечественного производства, в состав которых входят: блок центрального управления, два брелока, комплект беспроводных датчиков. Комплекс отправляет SMS-сообщения на смартфон и одновременно звонит на внесенные в базу номера телефонов (личный номер владельца, службу охраны, пожарную часть и т. д.), причем номера могут быть как мобильными, так и стационарными. Сигнализация рассчитана на эксплуатацию в российских условиях, то есть, морозоустойчива.

Умный часовой

Универсальный комплекс, подходящий для охраны гаража, дачи, квартиры, приусадебного участка. Оснащен всеми необходимыми функциями безопасности и дополнительно поддерживает аудио-прослушивание объекта, удаленное включение/выключение, контроль температуры. Имеется 2 конфигурации на выбор: МИНИ и ПРОФИ. Из особенностей системы можно отметить необходимость настройки через ПК с помощью специальной программы-конфигуратора. Продукция изготавливается в г. Рязань на предприятии ООО “ИПРо”.

Express GSM Ultra

Простейшая GSM-сигнализация южнокорейского производства с функцией дозвона на 3 номера и сиреной. Выглядит как единый блок со встроенным датчиком движения. Питается от 3 батареек формата AA, работает без сети 220 В. В комплекте идет 1 брелок, но при желании можно заказать до 9 брелоков. Комплекс совместим со стандартами 2G/3G. По тревоге автоматически включается сирена акустической мощностью 130 дБ. Недорогой, надежный и простой в установке вариант.

Aoke GSM 10А

Дешевый GSM-комплект родом из Китая с двумя пультами ДУ, функцией дозвона на 6 номеров и встроенным аккумулятором. При отключении от сети система проработает всего 5 часов. Комплекс поддерживает 4 проводные и 6 беспроводных зон.

Супер Эконом

Бюджетный вариант (стоит порядка 50 долларов) в миниатюрном корпусе с двумя датчиками: движения и открытия дверей. Дозванивается на 3 номера, отправляет SMS. В комплекте есть сирена и аккумулятор на 1,2 Ахч.

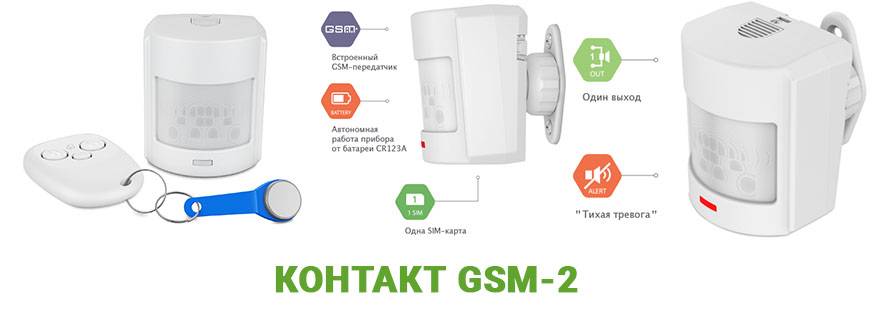

Контакт GSM-2

Еще один миниатюрный модуль, встроенный прямо в датчик движения. Сигнализацию делает компания «Ритм» из Санкт-Петербурга. Система поддерживает внешнее питание, настраивается с помощью компьютера и активируется обычными ключами-таблетками TM (как у домофонов). Это быстрее, чем ввод кода через панель и безопаснее, чем связь через стандартные китайские брелоки с частотой 433 MHz, сигнал которых перехватывается обычным кодграббером.

Photo Express GSM

Автономная сигнализация с видеокамерой от новосибирского НПО «Сибирский Арсенал». Комплекс не поддерживает внешнее питание, но способен автономно работать до 6 месяцев всего на двух батарейках AA. При срабатывании система отправляет SMS и звонит на указанный телефон, а позже отправляет фото на указанный почтовый ящик. У системы отсутствует дистанционное управление, а настраивается она только при помощи SMS.

Охранная сигнализация с сиреной

Эта охранная сигнализация для гаража является наиболее простым и дешевым вариантом, который можно реализовать самостоятельно и с минимальными финансовыми затратами. Принцип функционирования таких сигнализаций заключается в приведении в действие звуковых устройств-сирен, при срабатывании датчика. Его роль может выполнять ИК-датчик движения, или геркон. В первом случае фиксируется появление подвижного объекта, излучающего тепловую энергию, а во втором случае – определяется момент вскрытия или взлома двери, на которой установлен геркон.

При использовании герконовых датчиков, в случае открытия двери, происходит размыкание/замыкание контактов, что обеспечивает подачу питания к звуковой сирене и ее срабатыванию.

Создание сигнализации на основе ИК-датчиков заключается в нескольких простых шагах. Сначала нужно разобрать датчик движения и извлечь из него шарообразный элемент, вынуть плату, к которой подключить проводники подачи питания и обмотку реле. Эта обмотка заменяет штатное реле датчика. Для подключения сирены используются специальные контактные клеммы. Ее выносят наружу и располагают в труднодоступном месте. Выключатель такой самодельной сигнализации располагают внутри гаража в потайном месте. При потребности в состав сигнализации может подключаться несколько звукогенерирующих устройств, которые могут срабатывать одновременно или по запрограммированной очередности, регулируемой специальными временными релейными устройствами.

После завершения монтажных работ самодельная сигнализация для гаража настраивается на оптимальную работу. Если используемые датчики позволяют, то проводится настройка чувствительности срабатывания и продолжительности работы сирены.

Сигнализация с реле времени

С помощью временных реле может создаваться простая и надежная сигнализация для гаража своими руками, схемы и решения которой могут реализовываться в двух конфигурациях. Одна из них владеет двумя реле, а вторая – одним.

В первом случае релейное устройство имеет две группы коммутационных контактов, срабатывание которых настраивается с промежутком в 5…10 сек. В результате срабатывания датчика произойдет включение звуковой сирены. У пользователя будет от 5 до 10 сек, чтобы отключить его с помощью специальной кнопки-выключателя, расположенной в недоступном месте. Если отключение не произойдет на протяжении этого времени, сработает вторая пара контактов, что обеспечит постоянное звучание сирены до момента полного отключения сигнализации с помощью специального тумблера.

В процессе монтажа такой сигнализации датчик перемещений располагается на двери, а при входе устанавливают кнопку постановки сигнализации на охрану. В качестве реле используются устройства на 12 или 24В.

Недостатком такой схемы сигнализации является срабатывание сигнализации еще до момента ее отключения с помощью специальной кнопки. Чтобы исключить эту проблему с состав такой самодельной сигнализации вводится еще одно реле, время переключения коммутационных контактов которого не больше 180 сек. После истечения этого временного промежутка сирена отключится и будет находиться в таком состоянии до момента постановки ее на охрану.

Охранная сигнализация для гаража своими руками может создаваться и с использованием только одного реле времени. Момент срабатывания сирены в этой сигнализации задается с помощью соответствующей настройки реле. В ждущий режим такие сигнализации переходят после разрыва цепи подачи питания.»

В функциональной схеме такого типа сигнализаций применяется тиристор, наличие которого повышает уровень электрической и пожарной безопасности создаваемой охранной системы. Сигнализация этого типа рассчитана на подсоединение большого количества различных датчиков. Кроме звуковых сирен в состав такого самодельного охранного комплекса могут включаться лампочки или иные светогенерирующие устройства, обеспечивающие дополнительный эффект для привлечения внимания.

Насколько эффективны самодельные охранные системы?

Сигнализация, сделанная своими руками, относится к базовым средствам защиты, которые позволяют привлечь к себе внимание соседей, а также осуществляют психологическое воздействие на злоумышленника. Вряд ли кто-то станет возиться с автомобилем под вой сирены и мигание внешних осветительных устройств

Чтобы обеспечить более высокий уровень защиты самодельную сигнализацию можно модернизировать, усовершенствовав ее под GSM сигнализацию своими руками. В таком случае не просто будут подаваться отпугивающие сигналы, а и произойдет рассылка СМС на номера владельца о взломе или проникновении в гараж.

Как сделать gsm сигнализацию из телефона своими руками?

Будет рассмотрен самый бюджетный вариант из всех возможных для подобной сигнализации. Оповещение срабатывает в случаях изменения объема отслеживаемого пространства. Оно происходит, если в поле зрения сенсора появляется крупный предмет, человек или какое-либо движение.

Комплектующие и материалы

  1. Основная часть – любой кнопочный мобильный телефон, лишь бы он позволял снимать автоблокировку клавиатуры и относительно просто разбирался. Хороши в этом случае старые, черно-белые мобильники. Их конструкция и легкий доступ к элементам – большое подспорье в создании системы оповещения. А вот смартфон не подойдет, у них слишком сильно все завязано на встроенное программное обеспечение.


Кнопочный мобильный телефон

  1. Сенсоры объема и движения. В изначальной схеме использовались «Астра», но можно применять любые подходящие по параметрам.
  2. Соединяющие провода – необходимая длина выбирается в зависимости от расстояний до датчиков.
  3. Микросхема К561ЛА7 или ее иностранный аналог – CD4011A.
  4. Оптрон. Можно выдернуть из старого компьютерного блока питания.
  5. Стабилизатор 7805. Найти можно там же, где и оптрон.
  6. Два неполярных конденсатора на 100n (нанофарад).
  7. Резистор 3,3 кОм.
  8. Тонкая лакированная проволока. Пригодится при пайке в самом телефоне, крупными проводами работать в нем сложно.
  9. Паяльник, флюс и олово.
  10. Аккумулятор на 12 вольт или блок питания.

Инструкция по монтажу и подключению

Кнопочный сотовый телефон разбирается до печатной платы. Некоторые модели позволяют снимать сами кнопки под экраном. Для этого их достаточно поддеть сбоку ножом или железной линейкой. Главное – добраться до контактов группы клавиатуры.


Плата кнопочного телефона


Необходимые для пайки контакты

К обоим контактам клавиши вызова припаивается по лакированной проволоке. Затем производится обратная сборка корпуса, при которой необходимо новые линии оставить снаружи.


Сборка телефона с отдельно выведенным контактом кнопки звонка

Далее, на макетной плате или используя обычное травление, изготавливается подложка схемы, на которую припаиваются необходимые элементы. Развести и сделать макет можно на компьютере, при помощи различного специализированного ПО, многое из которого доступно бесплатно.


Принципиальная схема блока сигнализации

Готовую плату соединяют с уже описанными контактами кнопки телефона и датчиками объема. Если используется несколько сенсоров, то они подключаются параллельно, чтобы при срабатывании любого из них шел сигнал на активацию системы.

Схему присоединяют к блоку питания или аккумулятору 12В. Такие характеристики тока необходимы не только для обеспечения энергией спаянной конструкции, но и самих датчиков.

Всё, устройство готово к работе. Логика его функционирования достаточно проста: импульс от датчика движения запускает генерацию прямоугольного сигнала на микросхеме К561ЛА7, с частотой амплитуды приблизительно в 1 Гц.

Через оптрон, с их помощью, происходит многократное соединение контактов кнопки звонка, что на большинстве моделей телефонов сначала вызовет историю с последним номером, а затем произведет его набор, сообщая владельцу о срабатывании системы оповещения. То есть, участвуют в запуске охраны только первые импульсы. Остальные будут проигнорированы телефонным аппаратом.

Простые сигнализации своими руками

В этой статье приведены схемы простейших электронных сигнализаций, сделать которые может каждый, кто хоть в минимальной степени знаком с электроникой или просто умеет держать в руке паяльник. Пригодятся такие сигнализации во многих случаях. Их можно поставить на окнах, если в доме есть маленький ребенок, который может их открыть. На дверях квартиры или гаража охраняемой стоянки. И при срабатывании сторож вызовет милицию. Можно поставить такую сигнализацию и в квартире, если вы дружите с соседями. Даже если вы идете в поход, но не грех раскинуть на ночь охранный шлейф и вокруг лагеря на случай появления диких животных или посторонних.

Первая схема электронной сигнализации проста до крайности, проще уже некуда. Это всего один транзистор, резистор и исполнительно реле. Если предполагается звуковая сигнализация, то вместо реле включают звуковую сирену или ревун.

Принцип работы: Охранный шлейф представляет собой тонкий провод, или замкнутый контакт. Когда провод цел (или контакт замкнут), база транзистора заземлена и транзистор закрыт. Ток между коллектором и эмиттером не протекает.

Если же порвать охранный провод, или разомкнуть контакт, база окажется подключенной к источнику питания через резистор R1, транзистор откроется и сработает реле (или сирена). Выключить ее можно только либо отключив питание, либо восстановив охранный шлейф. Такую сигнализацию можно использовать для охраны своих вещей, например. В качестве охранного контакта применяют геркон, сигнализацию прячут в боковой карман сумки или рюкзака, а рядом располагают магнит. Если магнит удалить от самой сигнализации (переместить вещь), сирена заверещит на все голоса.

Вторая схема с более продвинутыми пользовательскими функциями

Как и в первом случае, в качестве датчика служит охранный шлейф, нормально замкнутый (в режиме охраны) контакт или геркон, замкнутый магнитным полем. При нарушении шлейфа происходит срабатывание сигнализации и работа ее продолжается до отключения питания. Восстановления шлейфа не приводит к выключению сигнализации, она все равно будет продолжать работать некоторое время. Сигнализация имеет кнопку временной блокировки, необходимой для покидания охраняемой зоны сами владельцем. Сигнализация так же имеет и задержку срабатывания, необходимую для ее выключения владельцем при его входе в охраняемую зону.

Интересно: Как вывести чернила с бумаги

Разберем работу схемы. Прежде чем поставить сигнализацию на охрану, Необходимо выключить (разомкнуть) выключатель S1. Его надо установить в потайном месте недалеко от входа. Можно использовать, например, скрытый геркон, который замыкается – размыкается перестановкой какого либо предмета с встроенным в нем магнитом и т.п. Этот выключатель блокирует работу системы и она перестает реагировать на обрыв шлейфа. При уходе, выключатель S1 размыкается и конденсатор С2 начинает заряжаться через резистор R2. Пока конденсатор не зарядится до определенной величины, система «слепая». И у вас есть время покинуть объект, восстановив охранный шлейф или замкнув контакты. Подбирая значения резистора R2 и конденсатора С2 добейтесь приемлемой для себя задержки при выходе.

Если охранный шлейф будет нарушен, то через резистор R1 начнет заряжаться конденсатор С1. Эта пара создает небольшую задержку срабатывания сигнализации, и у хозяина есть время ее нейтрализовать, включив выключатель S1. Необходимо подобрать номиналы резистора и конденсатора для комфортного времени задержки срабатывания. Если же шлейф нарушен злоумышленником, который не знает как выключить сигнализацию, то через некоторое время после разрыва шлейфа, сигнализация сработает (на обеих входах элемента D1.1 будут по логической «1», соответственно, на выходе «0». Пройдя через инвертор D1.2 он снова станет «1» и откроет транзистор VT1. Транзистор разрядит конденсатор С3 и через инвертор откроет транзистор VT2, который и заставит сработать исполнительное реле или включит сирену.

Даже если злоумышленник быстро восстановит шлейф, то сирена будет продолжать работать, так как конденсатор С3 будет достаточное время заряжаться через резистор R3. Именно номиналы этой пары и определяют время работы сигнализации после восстановлении шлейфа. Если же шлейф не восстановлен, сигнализация будет работать постоянно. Микросхема — К561ЛА7, транзисторы — любые n-p-n (КТ315, КТ815 и т.д.) Источник питания — любой с напряжением +5 — +15 Вольт. Исполнительное реле или сирена может быть подключена к более мощному источнику питания, нежели сама схема. В режиме ожидания схема тока практически не потребляет (на уровне саморазряда батарей).

Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

  • Кнопочный телефон с функцией быстрого набора номера (обязательно).
  • При желании прослушивания – наушники с микрофоном от мобильного устройства.
  • Паяльник, сопутствующие материалы.
  • Проводка.
  • Геркон, магнит.
  • Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

  1. Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
  2. Демонтировать телефон до платы с наклеенной пленкой.
  3. Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
  4. Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
  5. Заклеить мембрану для предотвращения замыкания.
  6. Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

Варианты подключения получившегося устройства к сигнализации:

  • С помощью реле (нормально разомкнутые контакты).
  • Используя биополярный транзистор.
  • Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео

Питание

Простые ревуны с датчиком в одном корпусе могут работать на 3–4 батарейках 1.5 V или подобных элементах питания обычно типоразмера АА, чего хватит на 1 год, так как датчик почти все время в режиме ожидания, потребляет ничтожно малое количество энергии. Если же типоразмер и вместимость батареек значительнее, например, используются большие аккумуляторы 18650, то их ресурса может хватить и на более продолжительный период. При этом затраты на питание ниже, из-за возможности подзарядки.

Для GSM моделей также используются вышеописанные элементы питания, например для датчика модели TAVR Дача 01 достаточно 4 батареек для 12 мес. работы, для главного модуля — потребуется 6 таких элементов.

Установка автомобильного аккумулятора в роли источника питания

Если выбрана простая сигнализация, рассчитанная на питание от батареек, перезаряжаемых небольших аккумуляторных элементов, то нет необходимости обеспечивать еще какое-либо дополнительные источники энергии.

Если же охранная система большая, включает много датчиков (от 10 шт.), то можно приспособить в роли источника энергии автомобильные аккумуляторы, добавив к ним преобразователь (инвертор) 12–220 В. Такие АКБ можно установить в подвальном помещении, рекомендованная емкость — от 70 Ач. Чаще оснащение применяют, если обеспечивается полноценная охрана с видеонаблюдением, с записью. Нагрузка может колебаться в диапазоне 12–25 Вт, стандартной батареи хватит приблизительно на месяц работы, а если она будет использоваться в роли резерва, то период будет значительно большим. Описанный вариант подразумевает проводное соединение элементов системы.

Из чего состоит комплект сигнализации

  • GSM-модуль. Небольшая системная плата с гнездом для SIM-карты, антенной и контроллером для обработки сигналов. Оператор связи может быть любым, это не принципиально. Модуль обычно устанавливается в металлическую панель (выглядит как небольшой ящик с дверцей и сигнальными светодиодами).
  • Инфракрасный датчик движения. Для охраны гаражей обычно используются пассивные ИК-детекторы, состоящие из одного прибора. Детектор устанавливают в углу здания, на высоте примерно 2 метра, так, чтобы он охватывал всю площадь гаража. Активные ИК-датчики состоят двух элементов (принимающего и передающего) и подходят для охраны периметров. Качественные детекторы имеют ограничение на массу объекта, то есть, не реагируют на животных: кошек, собак, птиц, крыс.
  • Датчик дыма. Необязательный, но крайне важный детектор. В среднем машина сгорает за 5-10 минут, но с установленным датчиком дыма вы можете успеть предотвратить возгорание. Прибор устанавливают на потолок гаража, примерно по центру помещения.
  • Магнитоконтактный датчик. В народе его называют «СМК». Состоит из двух частей: геркон (герметизированный магнитный контакт) устанавливается на лутку (воротный короб), магнит – на саму створку ворот. Срабатывает при открытии (размыкании контактов).
  • Сирена. Бывает звуковой или светозвуковой. Служит в основном для отпугивания грабителей, подает звуковые сигналы громкостью 100-130 дБ, что сравнимо со звуком взлетающего самолета.
  • Блок бесперебойного питания. Под этой громкой фразой может скрываться как обычный набор пальчиковых батареек (в случае с дешевыми моделями), так и полноценный ББП с аккумулятором на 5-10Ah.

Это интересно: Фундамент под гараж — как залить и сделать из пеноблоков и газобетона своими руками, глубина для дома с гаражом

Как выбрать SIM карту для GSM сигнализации гаража

Теоретически все СИМ карточки можно вставить в приемный блок, но есть существенные основания выбирать их именно под данное оборудования:

  • часть тарифов имеют ограничения в составе GSM модемов;
  • может отсутствовать одновременный дозвон на несколько номеров;
  • надо уточнить, поддерживает ли модем стандарты провайдера: если он рассчитан на GSM1900/1800 или 900, то не будет работать с симками оператора, поддерживающего только приборы с 3G;
  • обычная карточка может повести себя непредсказуемо, например, хорошо работать в телефоне, но у ДЖСМ модема с ней будут перебои. Для некоторых операторов невыгодно, когда симка работает в составе не в телефонах, а в умных устройствах и они преднамеренно создают ограничения, в то же время некоторые карточки выпускаются специально для интеллектуального оснащения.

Некоторые охранные системы используют карточки с записной книжкой, то есть они выполняют роль микрочипов с памятью с микрокомандами для действия логики оборудования. Например, содержат инструкции как через симку поставить сигнализацию, осуществить опрос обнаружителей, проверить питание. Обычно SIM также содержит команды, но для смартфона, поэтому возникают сбои. Чтобы очистить карточку, используют телефон, администрирование в самом GSM модуле.

Ограничения могут быть по форм-фактору, типоразмеру, топологии симки, поэтому обязательно надо интересоваться, будет ли она работать с оборудованием.

Оператор и тарифный план

Данный вопрос отнесен сугубо к предпочтениям пользователя, которому надо проанализировать и сравнить цены разных провайдеров. Если поддерживается 2 карточки, то используют 2 разных оператора, что позволит задействовать одну как резервную в случае проблем со связью.

Модем системы будет отправлять СМС не только при тревожных факторах, ложных срабатываниях, но и в таких случаях:

  • финансовый баланс карточки;
  • прописка, удаление датчиков, ПДУ;
  • постановка, снятие;
  • регистрация телефонов;
  • наличие/отсутствие питания;
  • разрядка/зарядка аккумулятора, переход на иной тип питания;
  • периодические отчеты;
  • помехи, ослабление сигнала.

Ключевая нагрузка — отправка СМС, поэтому подбирают пакет, заточенный на отправку большого числа сообщений по низкой стоимости. Примеры (приведем как ориентиры, так как пакеты могут уже не действовать): О’Хард, Монстр общения +, Red Energy (соответственно, Мегафон, Билайн, МТС), есть особая группа пакетов «Для умных вещей» (для умных домов, сигнализаций, подобного).

Полезные советы и выводы

Доступная цена фабричных изделий существенно снижает желание сотворить «охранку» своими руками. Однако надо признать, что люди, обладающие некоторыми знаниями, вполне могут соорудить надёжный охранный периметр собственными силами. А если вы хотите выбрать готовую модель, изучайте отзывы, не лишним будет обратиться в охранную службу и получить у них консультацию по качеству работы той или иной системы оповещения.

Как всегда, мы ждём ваших вопросов и комментариев. Рассказывайте о собственном опыте использования и установки оборудования соответствующего назначения. В этом видео подробно рассказано о том, как сделать своими руками сигнализацию GSM:
