Печи своими руками для гаража: выбираем нужный вариант

Особенности, плюсы и минусы самодельной буржуйки из колесных дисков

Сейчас покупать буржуйку кустарного производства или делать самостоятельно совсем не обязательно. Можно купить готовую в магазине. Причем некоторые варианты выглядят достаточно симпатично, а в области дверцы имеют закаленное стекло, которое позволяет превратить такую печь в импровизированный камин и наблюдать за пламенем. Да даже обычные буржуйки из магазина, без стекла, выглядят достаточно хорошо. А вот вопрос качества остается открытым. Можно купить самую дешевую печь, но она быстро прогорит — пустая трата денег. А качественные буржуйки точно не будут отдавать за бесценок.

Печка-буржуйка из магазина

Кроме того, хорошая современная буржуйка делается максимально безопасной, что тоже повышает ее стоимость. Раньше интенсивность горения регулировали открыванием дверцы, сейчас — специальными задвижками, что повысило уровень безопасности во время использования устройства. Кроме того, хорошие магазинные буржуйки гораздо экономичнее в плане расхода топлива, чем кустарные. Дымоход тоже конструируется по-другому: теперь буржуйки имеют специальные дымовые камеры или особые системы, благодаря чему трубы прогорают достаточно редко. В дымовых камерах дым успевает немного остыть, прежде чем отправиться в окружающую среду.

Мы все же предлагаем сделать буржуйку своими руками, но такую, которая будет надежной и долговечной. Это не долго, но уверенности в такой печурке будет гораздо больше, чем в дешевом магазинном варианте. Так что вы не только сэкономите деньги, но и сможете работать в теплом гараже далеко не один сезон.

Буржуйка из колесных дисков

Например, из колесных дисков можно создать качественную и долговечную буржуйку. Ее достоинства:

  • низкая стоимость — для создания такого изделия не потребуется приобретать какие-то особенные материалы;
  • долговечность — автомобильные диски очень толстые и прочные;
  • термостойкость — сплав, который используется для создания дисков, выдерживает без труда очень высокие температуры;
  • высокая скорость нагрева — такая буржуйка быстро прогревается до нужного уровня и быстро прогревает и помещение (КПД достигает 85%);
  • неограниченность в размерах — для создания печурки можно использовать 2-4 и более дисков в зависимости от ваших требований.

Минусы у этой конструкции, конечно, тоже есть. Для изготовления такой буржуйки нужны навыки сварщика и сварочный аппарат. Кроме того, у изделия сохраняются и остальные недостатки любой печки подобного плана: пожароопасность, быстрое остывание.

Также важно учитывать некоторые особенности. Так, расстояние между нижней частью топки и колосником до первой преграды для дыма (верхней частью топки) не должно быть менее 45-50 см. Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см

Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи

Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см. Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи.

Схема буржуйки из дисков для автомобиля

Для топки буржуйки из дисков часто используется некачественное топливо, мусор и отходы, а оптимальные размеры печи для гаража далеко не самые большие. То есть высоким топочный отдел во многих случаях сделать просто невозможно. В этом случае проще сделать особую колосниковую конструкцию, собранную из толстой стали или арматуры. Ее ставят внутри печи, оставляя небольшой зазор в 5 мм, для учета температурного расширения материалов. За счет такого колосника можно решить проблему с КПД у маленькой печи.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

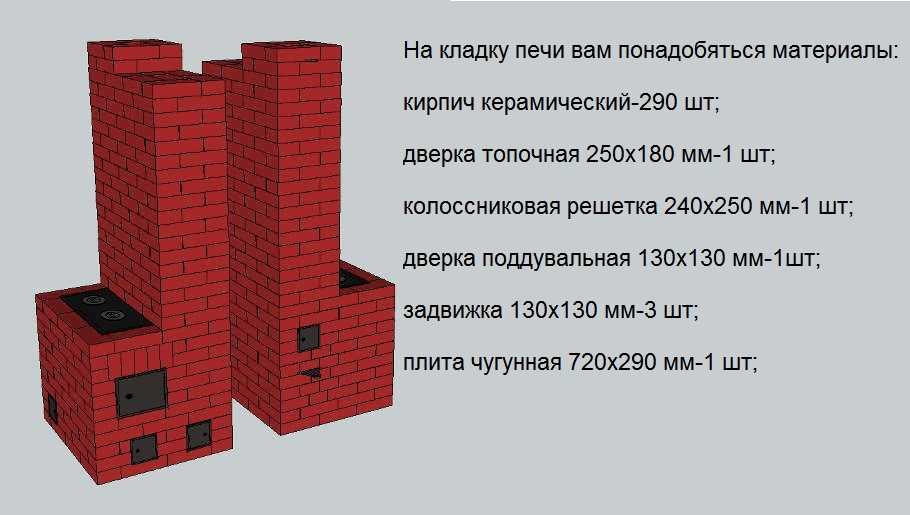

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Продолжение кладки

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Сварим буржуйку

Печь, созданная из листового металла, из трубы или бочки- это буржуйка, кубическая печка в гараж своими руками получается, если в создании использовать первый по списку материал. Из остальных двух выйдут цилиндрические печки. В каждом варианте толщина металла должна начинаться от 0,5 см, диаметр трубы — от 3 см.

Буржуйка для гаража

Буржуйки могут быть вертикальные и горизонтальные. Первый вариант сделать легче, но такая топка немного неудобная. В горизонтальную топку помещаются длинные дрова, нет нужды их распиливать. Независимо от наклонности эффективность обогрева примерно одинаковая.

Дымоотвод делается сверху или с задней стенки, под наклоном 30 градусов и больше. Для отвода понадобится трубка с диаметром от 1,2 см и толщиной от 0,2–0,3 см. Если вы используете трубку тоньше, она может прогореть при высокой температуре.

После сгорания от материалов останется зола, которая выводится снизу, через специальное место. Поэтому в качестве дна для топочной камеры используйте пластину с прорезями тоже из металла. Чтобы определить подходящий размер прорезей, учитывайте следующие нюансы:

  • Средняя печка для гаража на небольших дровах и углях требует размера прорезей 0,1–0,2 см;
  • Большая печь на дровах нуждается в прорезях около 4 см.

Установите под эту пластину сменную ёмкость, которую нужно время от времени опустошать. Такую ёмкость делают из листовой стали толщиной 0,3 см. Для повышения эффективности обогревательной функции печи, приварите по краям пластины толщиной 0,5 см. Благодаря увеличению площади соприкосновения воздуха с раскалённым металлом, ускорится процесс нагревания гаража.

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Вариант первый — надежный и эффективный кирпич

Порядовая схема кладки кирпича в простой печке для гаража

Кирпичная дровяная печка для гаража – традиционный надежный вариант отопления. По сравнению с металлическими котлами и буржуйками кирпич безопасней, но нагревается такая печь дольше, остывает тоже.

Для того чтобы своими руками сложить кирпичную печь на дровах понадобятся следующие материалы:

  • огнеупорный кирпич;
  • глина высокой жирности для кладочного раствора. Проще купить готовый огнеупорный раствор для кладки огнеупорного кирпича, в нем есть все необходимые присадки.

Совет. Проверяем жирность, скатывая из влажной глины шарик. Если такой шарик, брошенный на пол, трескается, то глина не подходит – низкая эластичность (жирность). Замачивать глину для кладки надо минимум на 24 часа перед замешиванием раствора.

  • цемент М300 и песок для цементного фундамента печки;
  • дверцы для поддувала и топки;
  • материал для колосниковой решетки;
  • асбестовая нить для герметизации;
  • задвижка для дымохода;
  • труба дымохода – асбестовая или двухслойная нержавейка.

Совет. Если сделать дымоход съемным, то летом можно будет использовать отверстие как дополнительную естественную вентиляцию.

Выбираем место для печи таким образом, чтобы дымоход не соприкасался с перекрытием кровли, и печь не мешала передвижению.

Последовательность кладки простой кирпичной печки для гаража, размеры 60х60 см, этого вполне достаточно для стандартного гаража:

фундамент под небольшую печь не стоит делать мощным, достаточно 50 см. если планируется высокая печь, то можно выполнить дополнительное армирование фундаментной цементной стяжки.

Обратите внимание. Если в гараже бетонированная цементная стяжка, то фундамент для печки можно не заливать

  • после того, как цемент застынет надо уложить 2 слоя гидроизоляции (рубероид) и можно приступать к кладке печи;
  • сплошное основание печи – два сплошных ряда кирпича;
  • выставляем дверцу зольника, для жесткости фиксируя ее проволокой с четырех сторон. Проволока фиксируется раствором кладки;
  • порядовка кирпичной печи для гаража — порядок кладки легче понять, посмотрев видео материал.

В процессе кладки проверяем каждый ряд водяным уровнем, важно соблюдать горизонталь и вертикаль. Монтаж колосниковой решетки дополнительно требует герметизации асбестовой нитью. Можно модернизировать кирпичную печь по типу «ракета», в этом случае теплоотдача увеличивается в два раза, за счет использования тепла труб дымохода

Можно модернизировать кирпичную печь по типу «ракета», в этом случае теплоотдача увеличивается в два раза, за счет использования тепла труб дымохода.

Когда кирпичная печь своими руками построена, то сразу тестировать и растапливать ее нельзя. Нужно, чтобы кладка окончательно высохла.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

  • В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
  • Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
  • Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
  • Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

Самодельная печь на отработке

Если вы нуждаетесь в печи для гаража, то можно изготовить ту, что, пожалуй, является одной из самых экономичных, так как топливо для нее можно приобрести за бесценок или вовсе взять бесплатно. Такие печи функционируют за счет отработанного масла, которое вы и сами, будучи автолюбителем, выбрасываете за ненадобностью. Теперь есть возможность использовать его повторно. Такая печь предполагает более внушительные трудозатраты по сравнению с теми, что сопутствуют изготовлению буржуйки.

Изготавливая такие печи для гаража своими руками, необходимо будет создать два отсека, один из которых предназначен для сгорания отработки, тогда как второй – для горения газов, предварительно смешанных с кислородом. Для создания подобного устройства придется сформировать Н-образный аппарат, в составе которого будет топливный бак, дымоотвод, камера дожигания, а также температурная камера. При изготовлении следует использовать все ту же листовую сталь. Тогда как снизу располагающийся бак допустимо сформировать с применением готового стального ящика. Для того чтобы обеспечить пожарную безопасность и правильное функционирование печи, к нижнему ящику приваривают ножки.

Описываемые выше печи для гаража своими руками должны быть изготовлены с учетом того, что нижний отсек предстоит снабдить отверстием со стальной заслонкой. Именно через него и станет заливаться отработанное масло-топливо, а вот заслонка совершенно необходима для того, чтобы корректировать интенсивность поступления первичного воздуха.

Металл или кирпич: что выбрать

Выделяют два основных материала, из которых изготавливают печурки — металл и кирпич. Прежде чем изготовить устройство для теплоснабжения гаража, рекомендуется ознакомиться с особенностями каждого из них.

Металл

Часто гаражи оснащают печами, изготовленными из металлических пластин. К основным достоинствам железных изделий относят то, что они не поддаются воздействию низких и высоких температур. Также железные печурки медленно остывают и быстро разогреваются, что позволяет сэкономить топливо для растопки. Установить металлическое оборудование можно в любом месте гаража, так как оно компактное в отличие от изделий из кирпича.

Однако у железных буржуек имеются недостатки, с которыми лучше ознакомиться. Основным минусом считают то, что из-за использования таких печурок воздух внутри помещения становится слишком сухим.

Кирпич

Чаще всего печи из кирпичей устанавливают в загородных домах, однако некоторые используют их для обогрева гаража. Главным плюсом кирпича считают то, что он долго сохраняет тепло. Если протапливать гараж днем и выключать отопление на ночь, помещение не успеет остынуть до утра. Однако если кирпичная конструкция будет сооружена неправильно, она не сможет долго поддерживать тепло.

Для обогрева небольшого автогаража используют кирпичные голландки, отличающиеся прямоугольной формой и небольшими габаритами. Другие разновидности кирпичных печек не подходят для гаражей.

Какие требования предъявляются к гаражным печам

В большинстве случаев гараж является не очень просторным помещением. Особенно это чувствуется, когда там находится машина. Тем не менее, автолюбитель проводит достаточно много времени в этом замкнутом пространстве. Исходя из этого, к печи, которой планируется оборудовать это помещение, предъявляются следующие требования:

  • Ее размеры должны быть компактными, чтобы она не мешала свободному проходу людей и въезду автомобиля.
  • Работать печь должна на твердом или жидком топливе, а лучше на обоих видах.
  • Разогрев печи до рабочей температуры должен происходить как можно быстрее.
  • Температуру в гараже печь должна поддерживать длительное время.
  • Конструкция обязана быть простой и легкой в изготовлении.
  • Стоимость материалов не может превышать разумных пределов.
  • Печь должна быть практична, удобна в обслуживании и повседневной эксплуатации.
  • Отопительный агрегат не должен выжигать кислород слишком сильно и выделять вредные вещества в помещение гаража.
  • Окружающие печку материалы должны быть надежно защищены от возгорания.

Всем эти требованиям, по нашему мнению, соответствуют следующие виды самодельных печей: кирпичная, металлическая буржуйка, агрегат на отработке, печь длительного горения. Рассмотрим каждую из них более подробно.

Сделаем печь на дровах

Печка на дровах

Такая буржуйка, как дровяная печь для гаража, не требует топлива долгое время после заправки. Её особенность обеспечивается полной загрузкой дровами и привариванием заслонки. Регулирование силы тяги в печке на дровах для гаража с помощью продуха обеспечивает тление дров и выделение тепла до двадцати часов.

Создание печи для гаража на дровах предусматривает выполнение следующих действий:

В металлической 200-литровой бочке срезать верхнюю часть для создания отверстия под дымоотвод;

  • Здесь же проделайте отверстие для подачи воздуха;
  • Сделайте груз — обрезанный из листа металла круг, с такими габаритами, которые обеспечивают ему свободное перемещение внутри бочки, с приваренными кусками швеллера;
  • Вырежьте на грузе отверстие, к которому присоедините 10-см кусок трубки;
  • Вставьте в бочку или трубу груз, накройте крышкой;
  • Поместите трубу вывода воздуха в сделанное для неё отверстие.
  • Вырежьте люки для закладывания дров и уборки золы и закройте их крышками.

Схема печки длительного гарения из 200 литровой бочки

Этапы изготовления печи для гаража

Из металлического уголка необходимо изготовить ножки, их длина — 20 см, после этого нужно расположить на них горизонтально емкость и приварить ее.

Посередине нижней емкости нужно прорезать отверстие и приварить к нему трубу в вертикальном положении. Эта труба выступает соединительным элементом между двух емкостей, но не рекомендуется всю конструкцию делать цельной, лучшим вариантом будет съемная верхняя часть

Важно помнить, что верхняя часть и труба служат нагревательными элементам и должны быть выполнены из железа, толщиной не меньше 4−6 мм

Следующий этап — создание отверстий в трубе, их должно быть не меньше 10 штук, расположение в пределах 50 см на середине трубы

Важно помнить, что отверстий в пределах 10 см от емкостей быть не должно

На нижней части печи (топки) необходимо сделать отверстие для заливки топлива. Оно должно располагаться на верхней части топки и иметь крышку, ее лучше оборудовать так, чтобы можно было легко закрывать и открывать. Для этого можно использовать болт или клепку, с помощью крышки нужно будет регулировать подачу кислорода и степень продуктивности обогрева.

На верхнюю часть всего агрегата необходимо приварить патрубок, заранее сделав отверстие для него.

Последний этап — сооружение дымохода, важно, чтобы все трубы были в вертикальном положении, это улучшит тягу. Вытяжную трубу рекомендуется делать из оцинковки, так она сможет тоже играть роль нагревательного элемента. После окончания работы над сборкой печи необходимо установить ее на место и подключить дымоход

После этого можно вложить свернутую газету в топливный бак, залить около литра масла и подождать 10 минут, когда начнется процесс кипения, агрегат будет обогревать помещение

После окончания работы над сборкой печи необходимо установить ее на место и подключить дымоход. После этого можно вложить свернутую газету в топливный бак, залить около литра масла и подождать 10 минут, когда начнется процесс кипения, агрегат будет обогревать помещение.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

  • Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
  • Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
  • Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
  • Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
  • В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем

Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Вывод

Из всего изложенного можно сделать вывод, что установка печи в гараже должна быть сделана грамотна, и соблюдены все противопожарные нормы. От корректности проведений работ по установки печи, зависит не только долгая и нормальная работа самого отопительного прибора, а также безопасность.

Следует четко придерживаться всех правил и требований, обеспечивающих нормальную, безаварийную работу печи

Важно перед первой затопкой печи, нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, и при обнаружении малейших недоработок, следует незамедлительно их устранить. Это поможет обезопасить от отравления угарным газом и пожара

Если все сделано правильно, печь будет радовать и дарить тепло на протяжении многих лет. Можно будет навсегда забыть, о работе или отдыхе в гараже, который раньше, больше напоминал ледяной дворец. К тому же печь до сих пор остается, очень эффективным и экономичным отопительным прибором.

В дополнении ко всему печь в гараже может служить для приготовления пищи. Оборудовать её можно для подогрева воды, и использовать для своих нужд. На основе печи можно сделать полноценное водяное отопление своего гаража, конечно это будет уместно лишь в том случаи, когда гараж посещается каждый день. Если гараж посещается не часто, использовать водяное отопление, как дополнение к печному не стоит.

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.
