Изготовление ворот из профлиста своими руками

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Во всех случаях размеры 40х60х2 мм будут достаточными. Общая длина этого вида проката определяется в результате расчета: примерно получится восемь кусков по два метра плюс заготовки на перемычки.

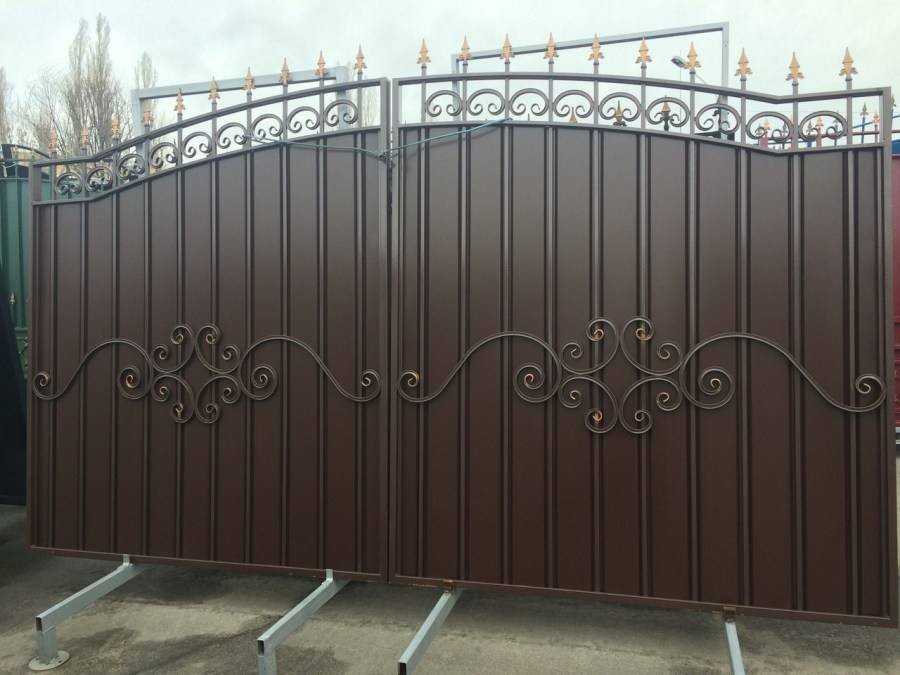

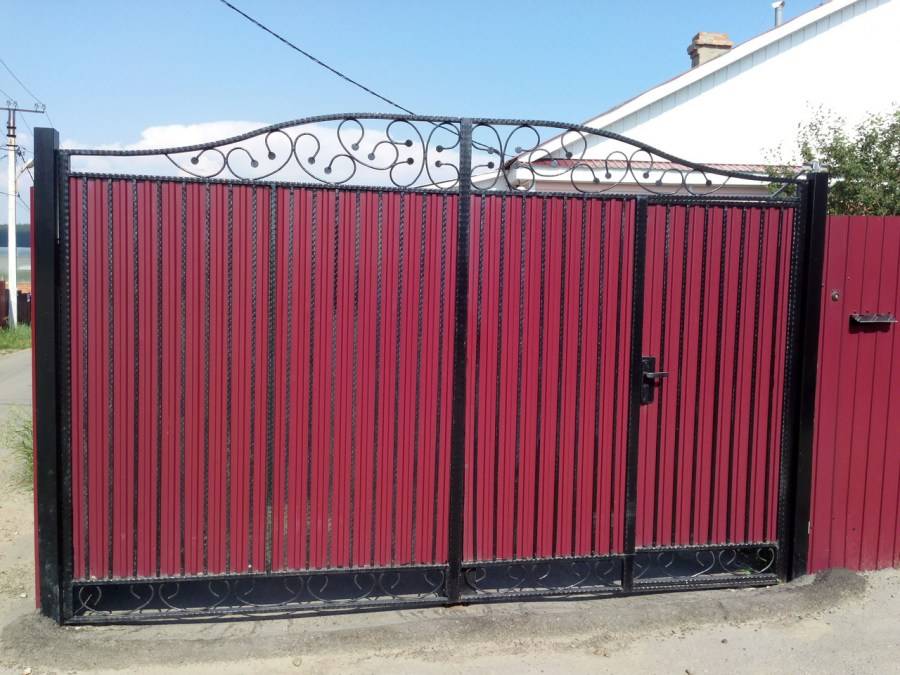

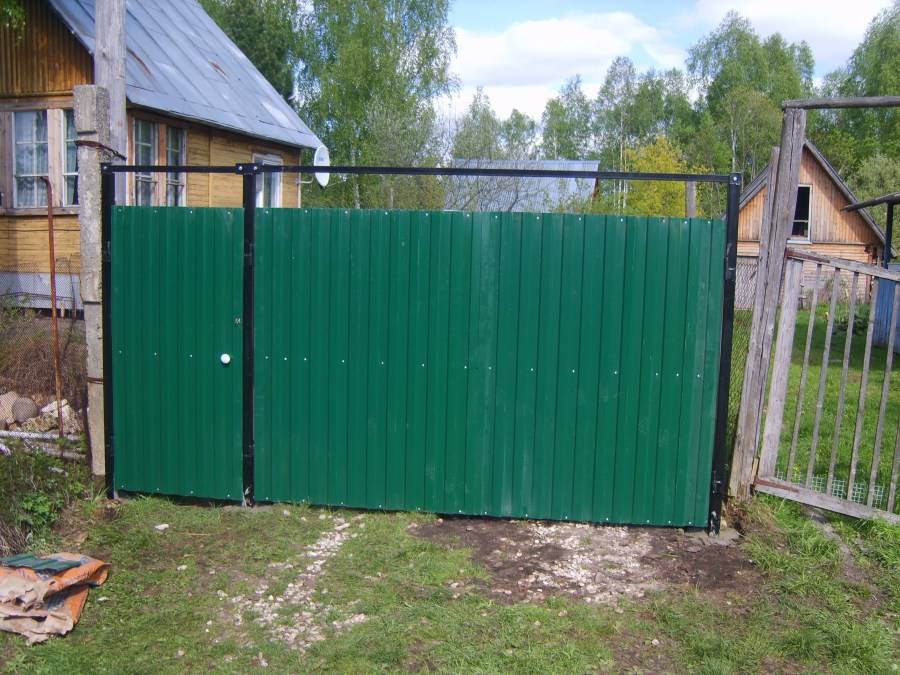

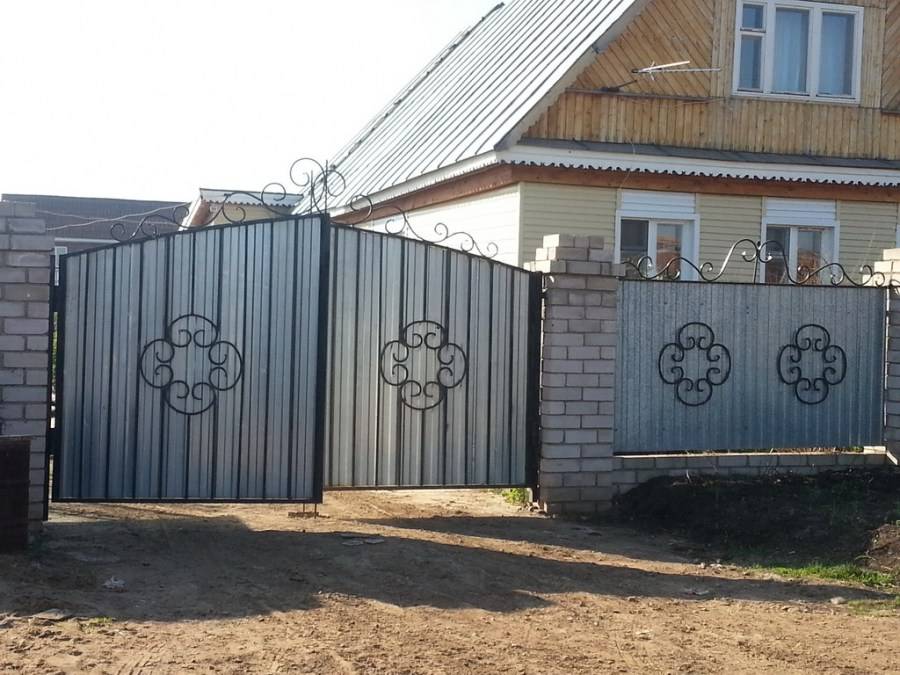

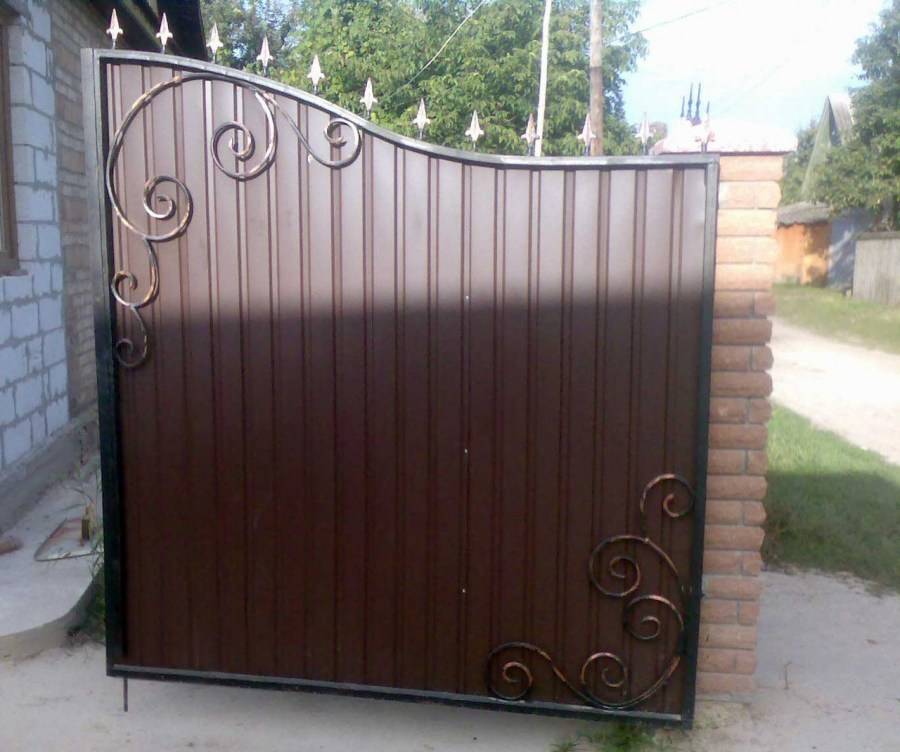

Подборка фото ворот из профнастила демонстрирует разнообразие цветов и размеров ребер материала. В частности, для заборов, и, соответственно, ворот подойдет лист с маркировкой «С» или «А». Высота ребра обозначается цифрами и лежит в диапазоне от 8 до 35 мм.

Если в местности, где устанавливаются ворота, сильные ветры, следует приобрести профнастил с маркировкой «С20».

Что касается окраски или оцинковки, то желательно, чтобы профнастил на воротах был таким же, как и на заборе. Излишняя пестрость не прибавит эстетичности.

Сборка рамы ворот

Изготовление рамы

Чтобы собрать раму ворот, нужно использовать ровную площадку, достаточную для размещения одной створки. Лучше всего подойдет место прямо на месте въезда. На земле размечается прямоугольник по размеру створки. Для этого используется прием трех чисел 3, 4, 5. Забиваете колышек в вершину первого угла, с помощью обрезной доски или шнура размечаете первую линию. Отмечаете на ней 3 части

Неважно какого размера. Например, по 30 сантиметров

После этого от вбитого колышка проводите еще одну линию, приблизительно под прямым углом. На ней отмечаете уже 4 части. Соединяете эти отметки на линиях. Если расстояние между ними 5 частей – угол прямой. Таким образом размечаете весь прямоугольник рамы по тем размерам, которые вам необходимы. После этого собирается рама.

Деревянные брусья запиливаются для соединениях на углах «в полдерева». После этого углы соединяют двумя деревянными шкантами, забив их в просверленные отверстия. Для придания жесткости углу, на него шурупами прикручиваются железные угольники с длиной стороны не менее 30 сантиметров. В одну сторону угольника должно быть закручено не менее трех шурупов.

При использовании достаточно мощного шуруповерта и шурупа с шестигранной головкой и кончиком в виде сверла, возможно и не понадобится сверлить отверстия предварительно. Но лучше перестраховаться и сделать их заранее. По длинной стороне створки делают две параллельные верхней и нижней стороне перемычки и так же закрепляют их угольниками. Расстояние между этими перемычками должно точно делить створку на три равные части. К ним будут прикручены, лучше всего болтами с потайными головками, петли ворот. По аналогичной схеме, но с применением сварочного инвертора, собирается рама створки из профильной трубы.

Параметры конструкции

Мастера придерживаются одних размеров, по которым изготавливают распашные ворота из профнастила. Вы также должны изготавливать конструкцию по определенным параметрам, соблюдая технологию. Шире ворота сделать не получится — это связано с тем, что опорные столбы не выдержат чрезмерной нагрузки и попросту перекосятся, а такая неприятность приведет к реконструкции изделия.

Стандартная ширина

Обычно ворота предназначаются для автомобилей, которые будут заезжать на дачный участок, поэтому проем делается по ширине автомобильного транспорта с учетом зеркал. Также к проему добавляются дополнительные 100 см на свободную маневренность машины, которая будет проезжать через ворота. Кроме этого рассчитывается ширина опор. Если калитка будет монтироваться независимо от ворот, отдельно, то потребуется установить 3 колонны

Также берется во внимание величина щелей между столбом и калиткой и ширина зазора между каркасом ворот и колоннами. Сюда же входят параметры фурнитуры

Необходимо все точно рассчитать, чтобы не получилось ситуации, когда фундамент под колонны уже сделан, а они окажутся на рабочей ширине створок, следовательно, размер ворот уменьшится. Следом за этим придется увеличивать ширину калитки, а иметь калитку огромной ширины нецелесообразно. Ширина калитки по стандарту составляет 120 см, а для ворот — от 450 до 500 см. Ширину ворот нужно подгонять под параметры листов, поскольку для монтажа одного профлиста будет мало.

Стандартная высота

Классическая высота ворот составляет от 220 до 250 см. Стандартный лист имеет длину 200 см, но есть и длиннее, но от очень больших листов может остаться много обрезков. В любом случае придется предварительно поинтересоваться у консультанта о параметрах профнастила.

Как правило, под калиткой и воротами всегда предусматривается зазор, потому что при слишком маленькой щели между землей и каркасом может происходить постоянное цепляние изделия за поверхность грунта или плитки. Оптимальный зазор составляет 5−10 см. Некоторые увеличивают это расстояние до 30 см, но это не эффективно ввиду того, что на территорию могут проникнуть некрупные собаки.

Внимание! В зимний период под воротами и калиткой вероятнее всего будет образовываться наледь. Ее нужно своевременно удалять, иначе возникнет сложность при открывании створок

Профнастил для кровли

Профнастил кровельный имеет широкий диапазон применения преимущественно в малоэтажном строительстве и промзданиях (ангары, склады, цеха). Он используется в конструкциях «теплой», (при использовании минераловатных и базальтовых утеплителей) для жилых зданий и отапливаемых помещений промзданий, и «холодной» кровли в не отапливаемых зданиях.

Этот профнастил отличается от облегченного вида большей высотой ребер-гофр и наличием капиллярной канавки, предназначенной для конденсата, имеет и меньшую рабочую ширину листа, что в целом увеличивает прочностные характеристики конструкции. В районах с наибольшими снеговыми нагрузками применяют профлист с большей высотой гофры.

Кровельный профнастил подбирается также индивидуально для разных углов наклона кровли. При меньшем угле наклона, порядка 6°, который применяется в основном на сооружениях временных и менее дорогостоящих (сараи, дачи), выбирается марка профнастила от Н-20 (Н – марка для кровельных листов). Для уклона кровли, превышающего 10°, применяющегося на объектах жилых и коммерческих, берется профнастил Н-35 и более, соответственно, с увеличением высоты гофры увеличивается и толщина металла. Для жилых домов при использовании на кровле снегозадержателей берется меньшая высота профиля.

Таким же образом подбирается покрытие кровельного профнастила. Для жилых домов предпочтительнее покрытие пластоизолом или пуралом, которые обеспечат более длительный срок эксплуатации.

Этот вид профнастила также используется и для перекрытий, преимущественно при строительстве промышленных и коммерческих объектов, при этом важно учитывать ширину пролета, от этого зависит высота гофры. На малых пролетах допускается применение профиля высотой до 75 мм

Профиль 114 мм кровельного профнастила применяется на пролетах 6 м, а 9-ти метровые пролеты перекрываются профлистом с высотой гофры 153 мм.

При расчете материала для кровли важно учесть, что монтаж кровельного профнастила производится «внахлест», поэтому рабочая ширина листов при подсчете уменьшается (на ширину одной гофры), также учитывается свес листа для карниза до 400 мм

Для герметичности продольных стыков в кровельном покрытии при монтаже используется уплотнитель, это важно использовать при большой длине ската (от 10 м). Подбор кровельного профнастила должен осуществляться в соответствии с проектируемыми нагрузками (конструктивными, снеговыми) и зависит от климатического района строительства

Подбор кровельного профнастила должен осуществляться в соответствии с проектируемыми нагрузками (конструктивными, снеговыми) и зависит от климатического района строительства.

Почему профнастил

Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…

А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай — парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.

Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.

И первым с чем предстояло помочь, так это с выбором исходных материалов.

Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).

Аргументация была донельзя проста и убедительна.

  • Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
  • Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
  • В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
  • Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.

К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.

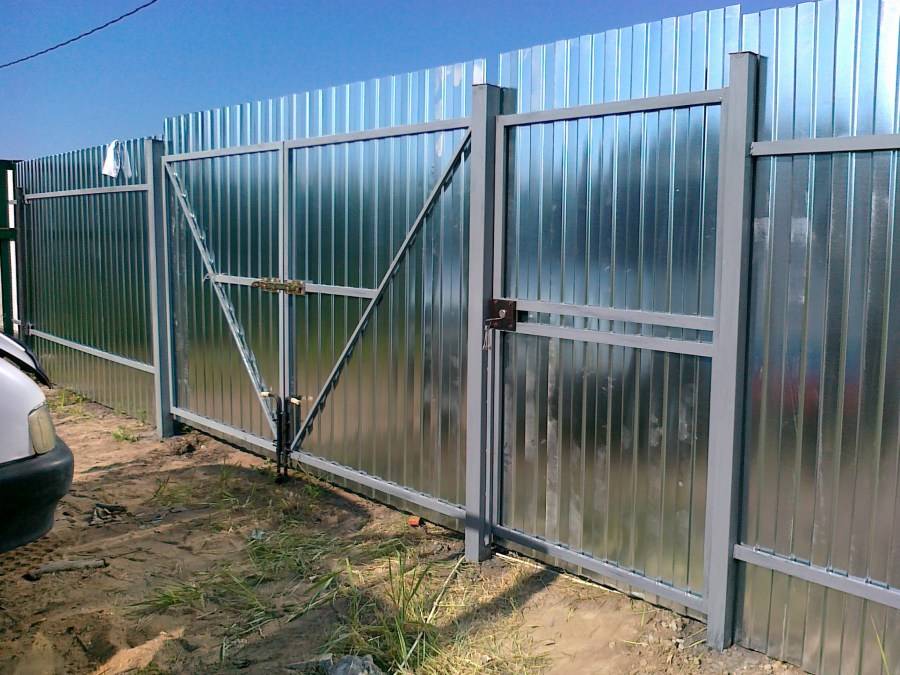

7 этап – монтаж профнастила на ворота

Профлист монтируется с одной или двух сторон каркаса.
Правила монтажа не сложные, но их знание и соблюдение поможет установить
профнастил на ворота правильно.

В общих чертах: нужно обеспечить надежное крепление листа к
каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к
диагональным или перпендикулярным перемычкам профилированный лист также
прикручивается. А два листа соединяются между собой в верхней части волны (на
гребне).

Для крепления используются заклепки или саморезы. Заклепки
выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают
возможность затекания воды в место установки. Конечно, это не столь критично,
как на крыше, но появления со временем ржавых подтеков не избежать.

Рекомендуем подробное описание технологии монтажа
профнастила на ворота/забор/стену своими руками.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

  • высота конструкции;
  • ширина проема для ворот, учитывая противовес, и без него;
  • размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

  • направляющая балка;
  • роликовые каретки;
  • уловители;
  • концевой ролик;
  • плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

  • деревянный брус;
  • бетонный столб;
  • швеллер;
  • металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

Ворота из профлиста – плюсы и минусы

Профнастил очень популярен на строительном рынке, а все потому что, он обладает следующими преимуществами:

  • Его поверхностного типа слой обеспечивает прекрасную защиту от солнца, коррозии и перепадов температурного режима.
  • Легкий вес стройматериал позволяет выполнить установку за короткое время.
  • Разнообразие цветовых решений.
  • Длительный срок эксплуатации благодаря защитному слою.
  • Доступная стоимость.

Минусы:

  • Отсутствие звукоизоляции.
  • Несмотря на прочность, профилированный лист может деформироваться из-за мех. воздействия.
  • При появлении любого дефекта (даже царапинки), материал может подвергнуться коррозии.

Даже не смотря на большое количество недостатков, владельцы частных коттеджей, чаще всего отдают предпочтение воротам из профнастила.

Преимущества профнастила:

Легкость монтажа. Листы по отдельности весят немного, поэтому закрепить их в дверном проёме гаража будет несложно. Не придется и подбирать очень массивные петли. Лёгкие листы выдержат и самые лёгкие и недорогие петли.

Стоимость. По сравнению со многими другими материалами профнастил стоит очень недорого. Причина этому — простой процесс изготовления материала, а также лёгкость транспортировки.

Огнестойкость. Листы профнастила очень плохо поддаются горению.

Отсутствие коррозии. Листы на этапе изготовления покрываются особым составом, которые значительно увеличивает эксплуатационные качества будущих ворот.

Отличный внешний вид. Практически любой гараж, особенно недорогой, будет украшен воротами из профнастила. Можно также подобрать практически любой цвет ворот, ведь профнастил сегодня можно купить любого цвета.

Профнастил очень легко устанавливать, он легки сверлится. Закрепить его очень просто. В будущем за ним будет очень легко ухаживать, его не требуется никак дополнительно защищать или покрывать чем-то.

Недостатки:

  • Плохо поглощает шум. Плохо держит тепло.
  • Выходит, что недостатков гораздо меньше. Именно поэтому профнастил настолько популярен.

Процесс монтажа ворот

Если Вы уже определились с материалом для ворот и выбрали профнастил, то Вам будет полезно знать, как именно происходит процесс монтажа новых ворот.

Для начала важно разобраться в том, какие ворота вы хотите. Любые ворота для гаража можно разделить на три основных типа

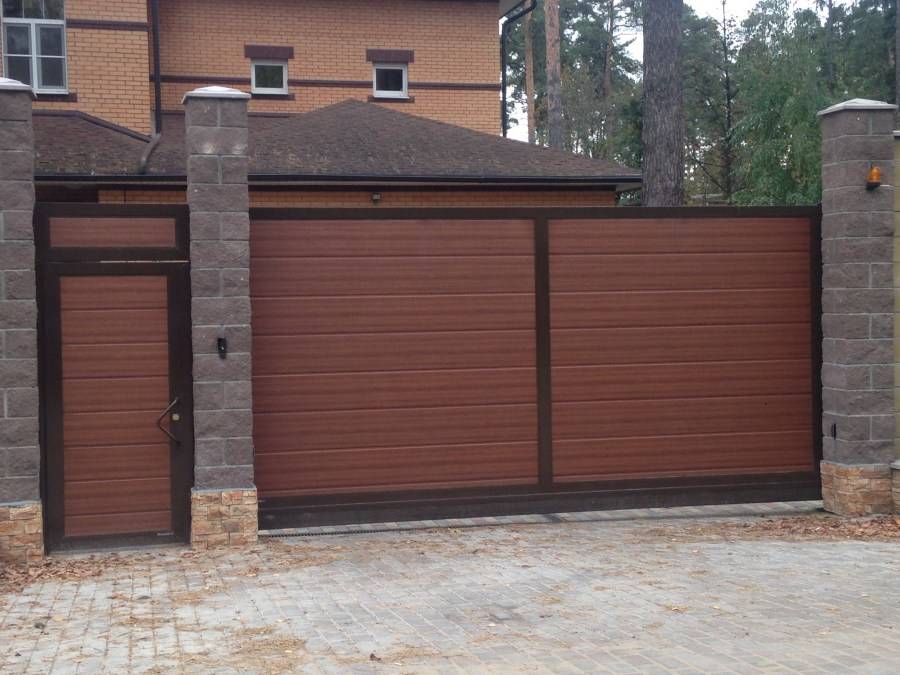

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

  • несущую платформу;
  • уловители;
  • несущие тележки;
  • накатной ролик;
  • плату, предотвращающую раскачивание створки в момент движения;
  • систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

  • из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
  • выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
  • устанавливаются «банкетки» из арматуры;
  • готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

  • трубы отрезаются в размер согласно чертежу;
  • места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
  • варится внешний каркас;
  • приваривается обрешётка, к которой будет крепиться профлист;
  • крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

  • на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
  • привариваем уловители, концевой ролик;
  • контролируем положение накатного ролика. Он должен находить на уловитель;
  • проверяем геометрию каркаса;
  • обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Watch this video on YouTube

Как выбрать размер створок?

Откатные ворота изготовить самостоятельно сложно. Рассмотрим, как выбрать размер створок на примере распашных ворот. Такой вход на территорию имеет два типа открытия створок:

  • наружу;
  • внутрь.

Калитку можно вырезать в одной из подвижных частей либо сконструировать отдельно.

Важно! Перед тем как монтировать ворота с калиткой из профнастила нужно тщательно измерить проем и пространство вокруг, чтобы понять, достаточно ли будет места для открытия створок. После этого следует нарисовать чертеж конструкции с точностью до миллиметра и включить в него все необходимые элементы

Распашные ворота обычно устанавливаются теми владельцами дачного у которых есть машина, поэтому длина проема должна равняться габаритам машины с учетом зеркал плюс зазор для свободного въезда равный 1 метру. Если предполагается что-либо завести внутрь территории на грузовом транспорте, при обустройстве входной зоны следует учесть его габариты.

Поэтому конструкция, как правило, имеет в ширину около 4 метров, то есть длина одного полотна будет 2 метра. Прежде чем устанавливать учтите, что перед воротами должно быть не менее 2 метров свободного участка открытия створок. Если въезд обустраивается для грузового автомобиля, то ширина проема должна быть 6 метров, то есть по 3 метра на каждую часть.

Высота подбирается по усмотрению владельца. Наиболее используемые габариты – 2-2,5 метра.

Рассчитаем необходимое количество профнастила. Габариты створки 2х2 метра – 8 м2. Полезная ширина панели профилированного листа С8 – 1150 мм (общая 1200 мм). Дина панели варьируется в достаточно большом диапазоне – от 0,5 до 13 мм. Если габариты подвижной части другие, например, 1,75х1,8 м, профнастила понадобится 6,3 м2. Расчет делается так:1,75х1,8х2. Не забывайте учитывать нахлест.

Если есть возможность, то лучше при расчете ширины створок отталкиваться от стандартных габаритов листа, чтобы его не пришлось подрезать.

Это важно! Чем выше и длиннее конструкция ворот, тем больше вес, а, следовательно, и нагрузка будет на опорные столбы. Поэтому нужно тщательно высчитать размер

Если створки получаются громоздкими придется усилить фундамент и опоры.

Количество профильной трубы (уголка) на раму рассчитывается просто:

  • Умножаем ширину одной створки на 4 (например, ширина 2 м, получаем 8 метров).
  • Умножаем высоту створки на 6 (2 м х 6 = 12 м).
  • Складываем оба полученных произведения: 8 м + 12 м = 20 м. То есть для рамки понадобиться 20 метров.

Высота столбов для ворот должна равняться высоте профнастила плюс около 0,8–1,2 метра для подземной части и выполнения зазора между нижней гранью створок и грунтом.

Преимущества и недостатки распашных ворот из профнастила

Достоинства (плюсы):

  • сравнительная простота конструкции и изготовления;
  • низкая, по сравнению с откатными воротами, стоимость;
  • простота в эксплуатации и уходе;
  • доступность для установки автоматики;
  • незначительная нагрузка на опоры забора.

Недостатки (минусы):

требования к свободному пространству для маневра (открытие
потребует освобождения площади равной ширине створки ворот);

необходимость учета ветровой нагрузки;

необходимость предусмотреть крепление открытых ворот, чтобы
избежать их самовольного закрытия (фиксатор, упор, запорные устройства);

установка ограничителя, чтобы открытые ворота не повредили
полотно забора, и не перекрыли доступ к калитке;

сложность ухода в зимнее время года, которая заключается в
необходимости убирать снег на значительной площади.

Цены на распашные ворота из профнастила

Заключение

Как видим, приложив некоторые усилия можно за 1-2 недели
изготовить и установить распашные ворота из профнастила своими руками, которые
украсят входную группу и будут надежно служить красивой визиткой частного дома.

Материалы для изготовления опорных столбов

После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:

  • стальных круглых или профильных труб сечением от 150 мм;
  • асбестоцементных труб диаметром не менее 200 мм;
  • готовых железобетонных изделий соответствующей формы;
  • натурального камня;
  • строительных блоков;
  • красного глиняного или силикатного кирпича.

Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.

Изготовление каркаса створок

Пока сохнет бетон, приступают к изготовлению каркаса будущих створок. Чаще всего для этого используется профильная труба. По предварительно задуманным размерам нарезают болгаркой профильную трубу на отрезки, которые затем соединяются в прямоугольную раму с помощью сварки.

При изготовлении рамы необходимо следить, чтобы угла были строго прямыми, для чего используется угольник. Желательно каркас будущей створки перед сваркой полностью собрать на земле, а не отдельными частями. Это значительно упростит контроль ровности углов.

Когда каркас сварен, его дополнительно укрепляют по углам стальными уголками. Чтобы придать раме большую жесткость, высоту каркаса разделяют на 2 или 3 ровные части и приваривают горизонтальные параллельные перемычки. Можно укрепить стальным уголком и места соединения рамы и перемычек. После этого привариваются воротные петли.

Совет! Не менее популярен и другой способ упрочнения рамы. Для этого по центру каркаса приваривается горизонтальная перекладина, от углов которой по диагонали отходят еще перемычки. Можно выбирать любой способ для упрочнения каркаса, так как оба они заслуживают внимания.

Аналогичным образом изготавливается каркас для будущей калитки. В случае, если калитка будет располагаться непосредственно в створке, рама собирается несколько иначе. В сваренной прямоугольной раме створки необходимо приварить продольные и поперечные перемычки, которые и будут выступать в качестве рамы калитки. Как правило, калитка делается размером 80х180 см.

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

  1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
  2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
  3. соберите опалубку;
  4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

  1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
  2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
  3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Размеры створок

Прежде, чем покупать профнастил, необходимо определиться с размерами будущих створок. Обычно при выборе ширины ворот ориентируются на габариты автомобиля, который будет проезжать через ворота.

Для легковых автомобилей достаточно будет ширины ворот в 400 см., а для проезда грузовика – 600 см. Исходя из данных параметров рассчитывается ширина каждой створки. Высота ворот выбирается на усмотрение хозяина и обычно составляет 200-250 см.

Полезно знать! Размеры ворот желательно делать с небольшим запасом, так как в будущем возможно приобретение транспорта с большими габаритами по сравнению с авто, габариты которого учитывались при определении размера ворот.

Рекомендуется также составить чертеж будущей конструкции с указанием всех размеров.

Инструкция по монтажу ворот

Собираем раму для ворот на ровной поверхности – она нам нужна, чтобы обеспечить прямые углы основания. Для каркаса каждой створки ворот (размер полтора на два метра, или – два на два) свариваем прямоугольник из профилированной трубы квадратного сечения. Контролируем точность своей работы с помощью длины двух диагоналей.

Каждый угол дополнительно укрепляется приваренной к нему «косынкой». Далее привариваем параллельные перемычки для придания жесткости раме. Точно также изготавливаем вторую половинку распашных ворот.

Это не единственный вариант исполнения, на фото показаны не менее прочные конструкции рамы.

Если вы решили, что в этой створке вам необходимо сделать калитку, то ее каркас приваривается с помощью перемычек. Размер калитки в ширину может быть от 80 до 100 сантиметров. Приваривать петли для калитки необходимо ближе к верхней и нижней кромке ворот.

Оба полотна готовы. Но впереди у вас очень сложный этап. В отмеченные места, там, где у вас параллельные перемычки, ввариваются гаражные петли.

Для плавного и бесшумного закрывания ворот лучше выбрать шариковые петли.

Они надежны и практичны, прослужат вам не одно десятилетие. После чего необходимо приварить петли к воротным столбам. Для малоопытного человека этот процесс представляется довольно сложным. Мы расскажем, как сделать эту работу правильно.

Размечаем установку петель в соответствии с левым и правым полотном ворот. К петле привариваем небольшой уголок или пластину – так проще установить петлю на вертикальную опору. Выставить раму вертикально для сварки петель придется вдвоем, проверить точность по отвесу, определиться с осями – можно соединять детали сплошным сварочным швом. Не отчаивайтесь, если «примерочные» работы вам придется выполнять не раз и не два — запаситесь терпением и будете вознаграждены. Самая сложная часть работ выполнена – рама легко, без перекосов, открывается и закрывается.

Важно! Устанавливать раму ворот на опорные столбы необходимо так, чтобы снизу и сверху оставался зазор в 20-30 сантиметров. Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент

Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов

Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент. Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов.

Материалы и инструменты

После составления проекта приступите к подготовке рабочего инструмента и материала. Здесь главное — уметь пользоваться сварочным аппаратом и электрической дрелью. Первым делом купите материал:

  • стеновые профлисты;
  • болты и гайки;
  • профильную трубу диаметром 80 х 80 мм;
  • для изготовления створок понадобится труба диаметром 40 х 40 мм;
  • для усиления створок приобретаются квадратные трубы сечением 20 х 20 мм;
  • для создания бетонного раствора необходимы щебень, песок и цемент;
  • при необходимости купите металлический лист, который послужит косынками;
  • замки, петли, заглушки, задвижки и щеколды.

Перечень принадлежностей:

  • угольник;
  • болгарка;
  • рулетка;
  • мел;
  • гаечные ключи;
  • дрель;
  • сварочный аппарат;
  • ножницы для резки металла;
  • кисточки.

После подготовки всего необходимого можно приниматься за работу.

Примечание! Специалисты рекомендуют использовать профильные трубы толщиной не менее 3 мм — особенно это касается опор. К тому же тонкостенные металлы сложнее приваривать.

Виды конструкции

Существует несколько разновидностей полотен, которые производятся из профлиста и монтируются в гараж. Каждый вариант обладает индивидуальными техническими параметрами и отличается способом открытия, внешним видом, нюансами установки.

Распахивающиеся

Распашная конструкция состоит из двух створок, которые открываются в разные стороны. Использование данного вида помогает максимально сократить нагрузку на фиксирующие опоры. Чем меньший вес будет давить на фиксирующие элементы, тем проще будет избежать проблем, связанных с перекосом конструкции.

Раздвижные

В случае отсутствия большого количества пространства рекомендуется монтировать раздвижные ворота. Сплошная створка отодвигается в сторону и не занимает место. Возможность подключить автоматику позволяет упростить эксплуатацию конструкции. Недостатком раздвижных ворот является необходимость соблюдения ряда особенностей при монтаже, включая следующие:

Важно правильно определить противовес, поскольку в противном случае полотно перекосится и не будет функционировать.
Потребуется залить надежный фундамент, который сможет выдержать тяжелую опору.
В процессе монтажа возникнет необходимость приваривания ворот, что вызовет сложности при отсутствии соответствующих навыков.

Сдвижные

Ворот сдвижного типа объединяют в себе ряд характеристик распашных и раздвижных. Конструкция состоит из двух створок, которые открываются вдоль забора в противоположные стороны. Главными достоинствами данной разновидности являются дешевизна и простота монтажа. Створки не создают высокую нагрузку на опорные столбы, но для надежности рекомендуется установить пару фиксаторов.

Кованые

Ворота с элементами ковки используются для придания полотну декоративных характеристик. Добавить элементы можно поверх любого типа конструкции. Вариативность дизайнерского исполнения позволяет подобрать индивидуальный вариант, который впишется в окружающий ландшафт.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
