Как изготовить металлическую дверь на гараж своими силами

Возведение фундамента под гараж

Прочное основание конструкции – залог успеха. Ошибочно полагать, что для облегченного гаража фундамент не нужен. Это не так. Для металлоконструкций применяют монолитную железобетонную плиту (иногда ленточный фундамент).

До начала работ нулевого цикла определяют глубину промерзания грунта, расположение водоносных горизонтов. Желательно, чтобы место будущего строительства не было заболоченным, с плохим водоотводом. Когда вырыт котлован, выполняется устройство песчаной подушки и щебеночной подготовки, а уже поверх них устраивают фундамент. Не забывают и про гидроизоляцию – она защитит основание от разрушения.

Изготовление плитного фундамента

Котлован вырыт, отсыпан и уплотнен щебень, можно приступать к закладке плиты. Сначала выставляется опалубка: для нее используются прочные, без дефектов, сосновые доски, плотно подогнанные в «коробку» без зазоров и щелей. Далее укладывается армокаркас. Это стержни заранее определенного диаметра, размещенные крест-накрест с шагом 100-150 миллиметров и перевязанные проволокой (готовая сварная сетка).

Очень важно, чтобы между каркасом и днищем плиты был зазор, образующий защитный слой бетона. Смесь для фундамента гаража готовят самостоятельно или заказывают на заводе, здесь важен фактор минимизации затрат

Но в первом случае понадобится приобрести щебень, цемент, песок, а потом приготовить бетон по всем законам, дозируя воду.

А в последней ситуации бетоновоз доставит смесь с требуемыми характеристиками, гарантированного качества.

Изготовление ленточного фундамента

Более «дешевый» вариант создания основания гаража. Широко применяется в массовом строительстве, в сборном виде, допускается использовать его и в частном. Если выбрать такую схему, понадобится использовать дорогостоящую технику для монтажа, что в итоге повлияет на общую стоимость строительства гаража.

Возможно изготовить (залить) фундамент по месту. Для этого по периметру гаража роют траншею шириной 500-600 миллиметров и такой же глубины, точно по контуру его стен и перегородок. Затем укладывается арматура и заливается бетон. В отличие от плитного типа, расход металла и бетонной смеси будет меньше. Необходимо предусмотреть посадочные места (анкера) для монтажа металлокаркаса.

Обшивка гаража

Монтаж обшивки производится уже на финальном этапе. Для этого используются листовой прокат, профлист (желательно с оцинкованным покрытием). Конкретный тип выбирается на стадии проектирования, чтобы затем не пришлось спешно менять схему монтажа, крепеж. Самый распространенный способ – на саморезах. Но для этого потребуется заранее рассчитать их количество, подготовить монтажный инструмент.

Для профлиста крепление производится на спаде волны, отверстие сверлится диаметром чуть меньшим, чем размер самореза. Обязательно нужно подкладывать под головку специальную шайбу, препятствующую проникновению влаги, разрушению металла под действием коррозии.

Подготовка фундамента

Массивный фундамент для гаража из металлопрофиля не понадобится

Гараж из профнастила – лёгкая конструкция, для которой не требуется мощного фундамента. В большинстве случаев достаточно мелкозаглублённой ленты или плиты. Подойдёт и столбчатый фундамент, оптимальный для пучинистых грунтов.

Поскольку пол в гараже необходимо бетонировать, лучшим выбором будет УШП (утеплённая шведская плита), размеры которой на 20-40 см превышают (со всех сторон) размеры гаража. Таким образом, одновременно получают пол, отмостку и облегчают себе задачу бетонирования подъездных путей.

УШП одновременно является «плавающим» фундаментом, так как находится на песчаной «подушке», компенсирующей подвижки грунта. Это оптимальное решение для участков с высоким уровнем грунтовых вод и глубоким (более 80 см) промерзанием в зимний период.

Преимущества УШП:

  • монтаж на любом типе грунта;
  • меньший, по сравнению с обычным плитным фундаментом, расход бетона;
  • теплоизоляция, препятствующая промерзанию пола гаража;
  • плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
  • в плиту можно укладывать инженерные коммуникации;
  • быстрый монтаж (в среднем на возведение 100 м2 УШП требуется не более 7 дней).

Полноценный расчёт несущей способности УШП невозможен, так как в российских СНиП и ГОСТ нет такого понятия, как «утеплённая шведская плита». За основу можно брать характеристики стандартной бетонной, усовершенствованным вариантом которой является УШП.

Необходимые материалы:

  • пенопласт толщиной 5-10 см;
  • стальная арматура сечением 10 мм;
  • вязальная проволока;
  • геотекстиль;
  • рубероид;
  • пиломатериал для строительства опалубки;
  • песок (только карьерный, речной непригоден);
  • щебень средней фракции (20х40 мм);
  • портландцемент марки не ниже М400.

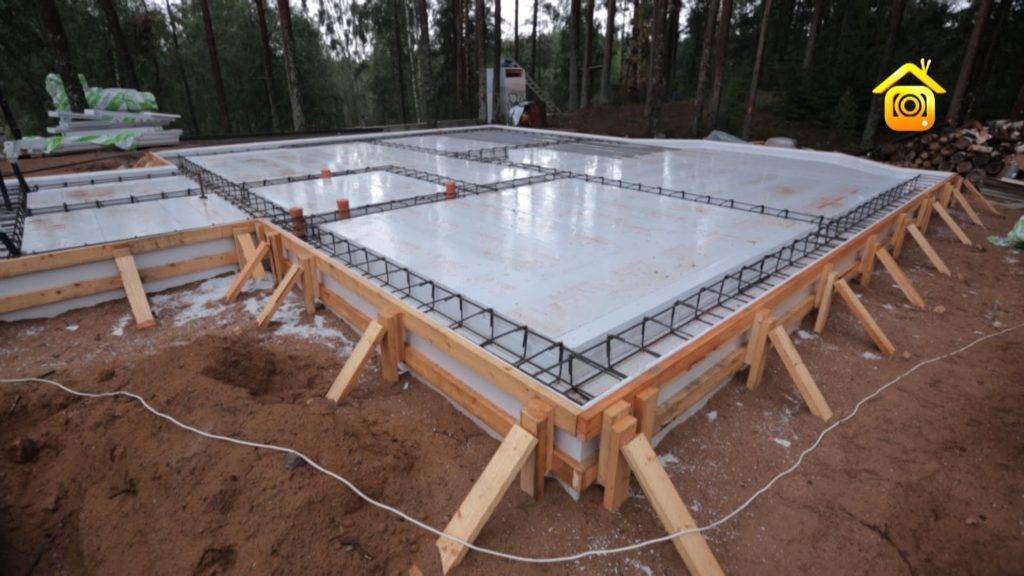

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 8. Укладка полотен геотекстиля с нахлёстом 30-40 см так, чтобы края полотен вступали за пределы разметки на 20-30 см.

Шаг 9.  Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 13. По периметру плиты вертикально устанавливают плиты пенополистирола высотой 20-25 см. Укрепляют конструкцию досками и укосинами.

Шаг 14.  Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Если фундамент возводят в жаркие дни, необходимо поливать его водой каждые 2-3 часа. В относительно теплые дни – каждые 10-12 часов.

Металлические двери из уголковой стали

Производство из уголковой стали отличается относительной простотой, поэтому сделать такие металлические двери можно самому. Процесс изготовления не требует наличия дорогостоящего оборудования. Как следствие, готовые изделия в данном случае будут на порядок дешевле тех, которые изготовлены по другой технологии.

Уголковые металлические конструкции могут выступать в качестве входной группы как в квартиру, так и в любое другое помещение.

Металлические двери на основе профильных труб

Подобно первой технологии, изготовление таких изделий из профильных труб, имеющих квадратное или прямоугольное сечение, также не требует наличия мощного оборудования. В то же самое время подобные конструкции будут такими же тяжёлыми, как и уголковые.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

  1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
  2. Из уголка отрезают с помощью болгарки заготовки по размерам.
  3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
  4. Прихватывают стыки изделия сваркой.
  5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
  6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Виды конструкций

Перед закупкой стройматериалов и проектировкой владелец выбирает подходящий вид ворот для гаража. Существуют всего 3 типа изделий:

  • распашные;
  • подъемные;
  • сдвижные.

Ворота для гаража можно сделать самому

В первом случае створки открываются наружу, а во втором они смещаются в стороны за счет роликов

Чтобы правильно сварить ворота, надо уделить внимание следующим моментам:

  • учесть вес ворот;
  • если свободного пространства для распашных моделей не имеется, то предпочтительнее установить секционно-подъемные модели;
  • определиться с покраской полотна, ведь цвет должен сочетаться с общим видом забора и дома;
  • подобрать толщину листового металла и уголков;
  • выбрать мощные шарниры, поскольку слабые могут деформироваться.

Владельцы загородной недвижимости часто украшают ворота коваными элементами. Такое удовольствие обходится недешево, но общий вид значительно улучшается. Согнуть арматуру и создать из нее красивые фигуры может даже новичок, но времени на работу потратится много. К тому же потребуется специальный станок для сгибания прутов и горелка. Проще заказать эти изделия через интернет у мастеров.

В этом видео вы узнаете, как сделать ворота для гаража:

Устройство вентиляции

Схема гаражной вентиляции с погребом

Чтобы избежать образования на стенах конденсата и скопления в гараже вредных газов и испарений, необходима приточно-вытяжная вентиляция. Сделать ее самостоятельно совсем несложно. В задней стене на расстоянии 15 см от потолка вырезают сквозное отверстие небольшого диаметра. В отверстие вставляют отрезок вентиляционной трубы и закрывают решеткой с обеих сторон. Теперь в передней стене на высоте 20 см от пола делают такое же отверстие для притока воздуха. Если гараж имеет большую площадь, приточные отверстия делают по обе стороны проема, а вытяжные симметрично по углам задней стены.

Установка ворот

Для комфортного въезда в гараж потребуется соорудить ворота. Какие они будут – распашные, шторные или сдвижные – решать заказчику. Для монтажа гаражных ворот понадобятся стойки, которые способны выдержать вес створок

При этом важно, чтобы общая масса ворот, их надежность не превышали подобные показатели основных конструкций

Обязательно выполняются замеры рамы по диагонали (расхождение должно быть минимальным), проверяется правильность углов. Успех предприятия (монтажа) зависит от точности расчета. Для створных ворот главным требованием является полное перекрытие проема, прилегание к ответным поверхностям гаражных конструкций. При закрытии навешенных (смонтированных) ворот не должны прилагаться значительные усилия, перекосы также не допустимы.

Правила изготовления металлической двери

Ведь и цена материала может быть довольно разная и вы должны знать, на что рассчитывать.

Как только, вы пожелаете изготовить металлическую дверь, вы должны обязательно следовать некоторым особенностям и нюансам, которые позволят сделать все правильно:

  • Внимательно измерьте ширину и высоту проема, начиная нарезать из профтрубы заготовки, они будут нужны для коробки, при этом не забывайте о технологических зазорах.
  • Чтобы в будущем не приходилось заглушать торцы трубы, вы должны соединить детали коробки, срезы нужно прихватить сваркой, убеждаясь тем самым, что коробка будет обладать правильной формой. Для этого берем капроновую нить и проверяем диагонали, они должны совпадать, это у нас определит правильность геометрической формы.
  • К коробке нужно приварить металлические пластины, вы должны знать, через них, она и крепится к стене.
  • Теперь можно начинать снимать внутренние размеры с готовой коробки, соблюдая при этом ту же, технологию, а значит, проблем возникать не должно.

Внимание: Нужно обязательно стараться выполнять каждый этап работы аккуратно и внимательно, только тогда все получится правильно. Ведь если вы не выдержите размера, конструкция в сборе не будет выполнять своих функций

После изготовления коробки и рамки полотна все сразу примеряем. Смотрим, чтобы полотно свободно входило в коробку.

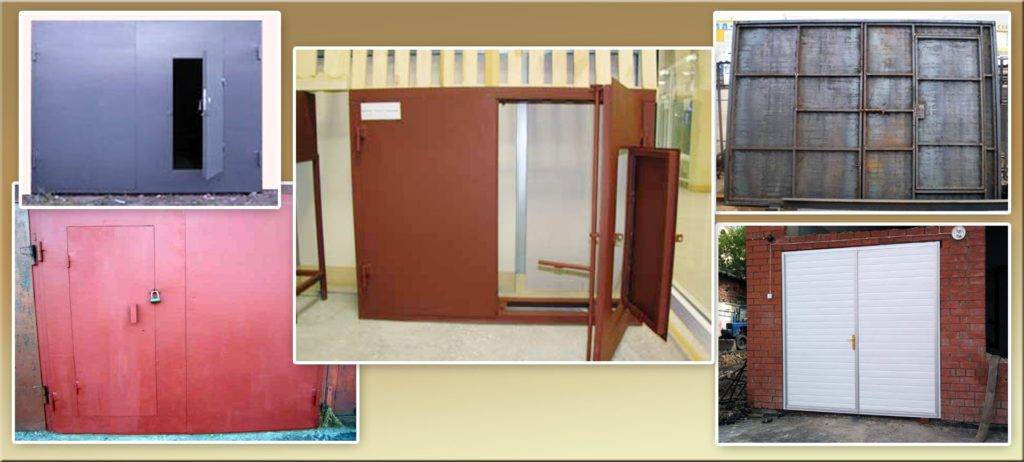

Конструкция ворот и особенности выбора двери для гаража

Ворота в гараж классифицируют по способу открывания, от механизма открытия зависит и выбор надежной гаражной двери:

распашные металлические ворота – самый распространенный и надежный вариант, благодаря механическому способу открывания. Гаражные двери в такой конструкции каркаса ворот чаще всего располагаются на одной из створок. Можно купить уже готовую конструкцию с дверями и запорным механизмом и нетрудно сварить двери водной из створок и своими руками.

секционные ворота гаража – удобный вариант для гаражных кооперативов, так как не требует много места для открывания створок. В этом случае металлические двери для гаража устанавливаются в отдельный проем. Сейчас можно заказать относительно недорогое изготовление гаражных дверей, чтобы они соответствовали дизайну и стилю секционных ворот.

подъемно-поворотный механизм открывания гаражных ворот – самый надежный и герметичный вариант для любого типа гаража. Цельное полотно створки при открывании поворачивается на рычагах параллельно потолку.

сдвижные ворота – передвигаются при открытии по опорной балке при помощи монорельсового, консольного или подвесного механизма открытия. Как вариант, в такие ворота двери можно врезать непосредственно в полотно ворот, но это снизит сопротивляемость конструкции взлому и надежность каркаса. Лучше выбирать металлические двери, установленные в отдельной коробке.

ворота роллеты – легкие металлические подъемные роллеты защищают гараж от погодных условий, но не препятствуют взлому. Поэтому такие конструкции можно устанавливать на охраняемых участках или в гаражах, пристроенных к дому и не имеющих выход на улицу.

В зависимости от материала, из которого выполнено полотно ворот, и механизма открытия подбирают оптимальный вариант входной двери в гараж. Например, современная автоматика, в основном, совмещает две функции – и дверей и ворот.

Порожек входной двери

По стандарту, его высота должна составлять 30 мм. Но в большинстве случаев этого параметра не придерживаются. Порожек можно сделать чуть ниже – около 20 мм. Слишком высокий будет мешать входу или затаскиванию в дом тяжелых громоздких предметов. Да и перешагивать высокий порожек не слишком удобно.

Изготовить такую конструкцию можно не только из металла, но и дерева, камня или пластика.

  1. В месте установки необходимо удалить весь мусор и пыль.
  2. После проведения замеров и раскроя в порожках готовятся пазы по размеру дверной коробки.
  3. В каждой из деталей высверливаются отверстия для вставки шурупов.
  4. Сразу же прикручивать порожек не стоит – его необходимо только прихватить саморезами и проверить, не мешает ли он открыванию/закрыванию двери.
  5. Если она движется свободно, без усилий, окончательно прикрепляем порожек, а места расположения саморезов закрываем с помощью специальных накладок, приобрести которых можно в мебельном магазине.

Порожек для входной двери

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.

Работа с распашной конструкцией

Вы достали материалы и инструмент, начертили план и готовы приступить к осуществлению плана, но не представляете, как сделать это. Помните, что легче всего выполнить дополнительный проем на стадии постройки ворот, а если вы купили гараж под ключ, то дело обстоит сложнее.

Дверь на стадии постройки.

Для выполнения этого варианта необходимо в месте установки калитки приварить дополнительные усиливающие элементы — балки вертикальные и горизонтальные. Для разработки плана таких ворот надо в их чертеж ввести недостающие элементы, коробку дверцы и саму калитку.

Необходимо, сверяясь с планом, при сборке каркаса приварить вертикали или горизонтали, укрепить на них раму дверцы и наварить петли. Затем нужно выполнить обшивку ворот и установить их. Далее необходимо собрать дверь, приварить к ней ответные части петель, запоры и повесить на место.

Изготовление

Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.

Первым шагом в изготовлении будет разработка чертежа. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:

  1. Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
  2. Каркас. Его выполняют из прокатного уголка.
  3. Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.

Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки. Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.

После покупки стройматериалов можно начать изготовление внешней и внутренней рамы. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем

Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность

Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами. Сделайте из них подкладки и еще раз проверьте форму на неровности.

Как сварить ворота в гараж?

После проверки следует приступать к сварке. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой.

Следующий шаг – работа с обшивкой. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.

Обрезать следует, учитывая нахлёст. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.

В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают.

Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри. Стопор легко изготовить самостоятельно из отрезка трубы.

После всех подготовительных и сварочных работ конструкцию нужно покрасить и установить на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.

Плюсы и минусы распашных ворот

Почему данный тип конструкции до сих пор является таким популярным? Все дело в положительных моментах изделий. Вот их список:

  1. Прочность и долговечность.
  2. Если использовать противосъемные штифты, то срезание петель будет невозможным.
  3. Конструкция очень просто и легко открывается.
  4. Монтаж может выполняться в проемы любых особенностей и габаритов.
  5. Калитка может открываться как внутрь помещения, так и наружу.
  6. Делаются из современных материалов, которые не ржавеют.
  7. Обладают привлекательным внешним видом и могут быть модернизированы как угодно.
  8. Не имеют сварочных соединений, что позволяет улучшить внешний вид.
  9. Есть возможность сделать их не только ручными, но и автоматическими, что значительно упростит их эксплуатацию.

Что касается минусов, то они у конструкции есть:

  • так как тип открывания распашной, то для этого процесса потребуется свободное место перед гаражом;
  • в зимний период, чтобы обеспечить доступ гаража и правильное открывание конструкции, приходится очищать снег. Хотя с другой стороны, это нужно делать в любом случае, так как автомобилю тоже нужно выехать из гаража;
  • хоть систему открывания можно сделать автоматической, но устройства потребуется устанавливать на обе створки. А это сделает установку еще дороже.

Если посмотреть на соотношение плюсов и минусов, то становится понятно, почему многие предпочитают ворота для гаража распашные.

Заключение

Нет нужды самостоятельно проводить расчёты, делать чертежи. Существует множество типовых чертежей, можно взять один из них, немного изменить схему под свои потребности. Рекомендуется спланировать наличие калитки в воротах. Распашные железные ворота для гаража состоят из двух рам, створок, петель, замка. Также будет необходима краска и набор инструментов.

После изготовления ворот следует заняться их покраской. Самым современным решением является акриловое покрытие. Хорошо зарекомендовали себя кремний-органические и алкидные краски

Особое внимание необходимо уделять уровню адгезии и водоотталкивающим свойствам. Листы металла очищают, обрабатывают грунтовкой и окрашивают

В заключение

Гаражные ворота можно подбирать на любой вкус и кошелек. Самое главное – понимать, что они должны быть безопасны, служить долго, легко открываться, при этом, не занимая много места.

Чтобы не тратить деньги на специалистов, вполне можно самому, при помощи нехитрых инструментов и собственного чертежа, изготовить и

повесить такие ворота. А в конце просто врезать надежный замок и покрасить конструкцию.

Вот и готов дом для вашего железного коня. Если хотите установить более сложную модель с автоматическим управлением, тогда придется обращаться к мастерам.

https://youtube.com/watch?v=5WEpOnTbuao

Гаражные ворота с калиткой служат для того чтобы пройти в помещение, не распахивая полностью створки. Например, когда необходимо что-то взять из гаража или поработать в нем, не запуская мороз, зимой.
