Как сделать электрощиток для гаража

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Сборка электрощитка


Электрощиток

Для сборки понадобятся следующие инструменты:

  • стандартный набор инструментов (молоток, отвертки, плоскогубцы);
  • дрель и сверла;
  • крепежные элементы (дюбеля, саморезы).

Вначале шкаф необходимо подготовить к эксплуатации согласно прилагаемой инструкции. После этого в него устанавливаются предохранители и счетчик. Все приборы в щитке соединяются при помощи перемычек. Корпус шкафа должен быть подключен на контур заземления при помощи заземляющей перемычки или на металлический каркас гаража.


Монтаж оборудования

Потом готовится место установки электрощитка. Оно не должно быть отдаленным от точки захода наружного кабеля. Высота установки щитка должна быть не менее 1,4 м от пола гаража.

Стоит отметить, что подвод кабеля с наружных сетей к самому гаражу, где установлен электрощиток, осуществляет сотрудник службы электросети. Только после этого можно приступать к разводке электрической сети в гараже с соблюдением требований по электробезопасности.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

  • чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
  • лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
  • чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
  • распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
  • если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
  • при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

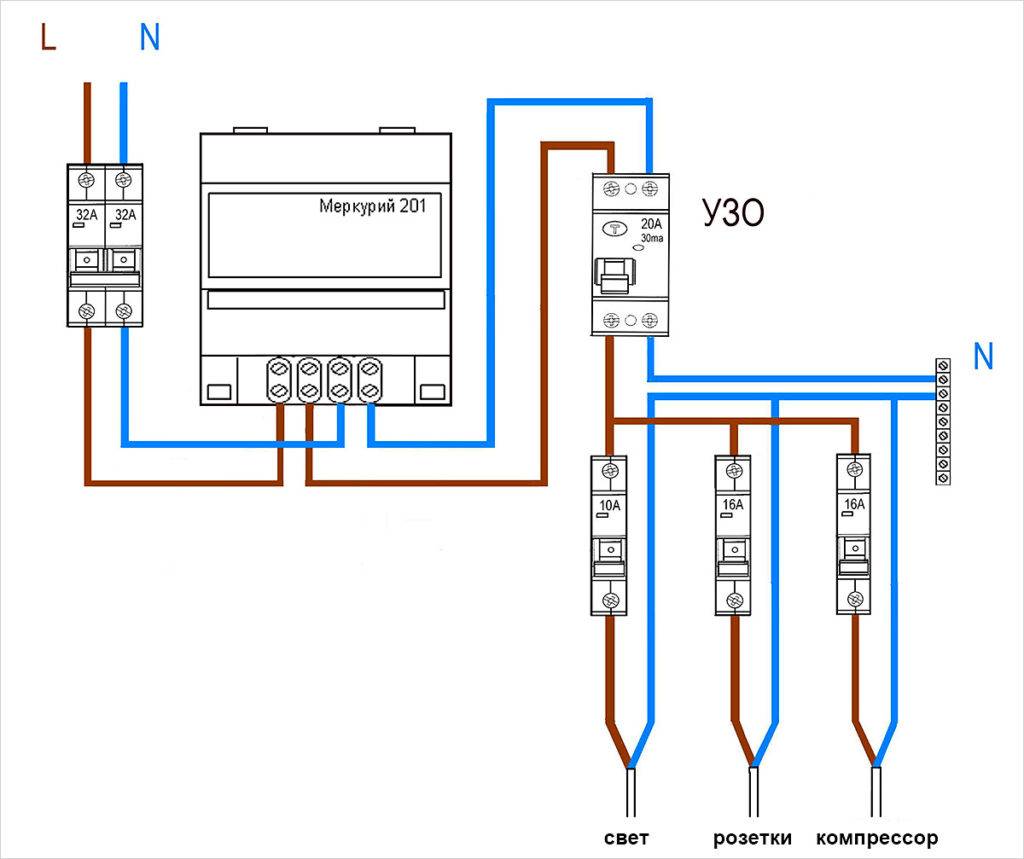

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Устройство гаражного щитка

Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.

Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.

Правильное срабатывание УЗО невозможно без наличия в щитке заземления. Заземление должно быть оборудовано в гараже независимо от наличия во вводном кабеле заземляющего проводника.

С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.

Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.

Возможный вариант размещения всех узлов внутри щитка.

После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.

Схема щита

Собрать электрощит для гаража, на самом деле, не так и сложно. Тогда его цена будет значительно дешевле розницы. Как собрать электрощит для гаража, рассмотрим более подробно, ведь здесь есть нюансы, которые следует учесть.

Электрический гаражный щит и его схема

  • Если вы станете применять трансформатор Т-1, то нужно знать, что схема электрощитка в гараже будет заключаться в том, что вы должны подключить к различным выводам обмотки.
  • Те выводы, к которым нужно подключить вторичную обмотку, должны быть соединены в обязательном порядке со специальной магистралью, она предназначена для освещения подвала, гаража. Вторичная обмотка приспособления оснащается выводами в двадцать четыре вольта.
  • Это делается для того, чтобы система могла обеспечивать постоянный ток, сила которого будет равняться пятнадцати вольтам, поэтому нужно учитывать это обязательно.

Монтаж электрического щита. Особенности работы

Теперь собираем электрощит в гараж. Сразу хочется сказать, что, не имея опыта в этой сфере работы, не стоит выполнять ее самостоятельно, ведь можно столкнуться с проблемами, причем, достаточно серьезными.

 Итак:

Нужно понимать, что приспособления бывают различные, например, есть такие электрические щиты, которые представляют собой панели открытого типа, есть такие, которые напоминают закрытые шкафы, поэтому нужно выбрать оптимальный вариант.
Хотя специалисты утверждают, что выбор электрических щитов зависит только от личных предпочтений, и разницы между ними нет. В базовой комплектации приспособлений данного типа есть счетчик, который нужно выбирать индивидуально, помните об этом.
Так можно правильно подобрать и установить оборудование, которое будет отвечать именно вашим требованиям

Щит имеет специальный выключатель, он, в свою очередь, предназначен для мгновенного обесточивания.
Это так важно, когда возникают критические ситуации, например, для предотвращения пожара. Кроме того, в щите есть счетчик электроэнергии, предохранители, о них также нужно помнить

Важно учесть, что их количество должно быть равно количеству разводок в вашем гараже, учитывайте это обязательно.
Чтобы не знать ни о каких проблемах, и, как утверждают сами специалисты, лучше всего использовать исключительно автоматические предохранители, они смогут сами отключать тот или иной участок разводки от сети, если, конечно, будет возникать такая необходимость.
Так что, вам нужно внимательно изучить все рекомендации специалистов, чтобы все было сделано правильно и грамотно, и вы не сталкивались никогда с теми или иными проблемами. Говоря в целом о монтаже электрического щита, который выглядит, как шкафчик, знайте, что с ним проблем обычно не возникает, осуществить работу смогут все желающие.

В гараж электрощит собрать можно без особых проблем. Надо просто следовать указаниям выше.

Следите за правильностью соединений и качественным контактом. Тогда проводка вам не доставит проблем.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

  • Лампы. Это основной источник света, без которого невозможно работать в гараже.
  • Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
  • Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
  • Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
  • Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Электрощиток для гаража своими руками

Прошли те времена, когда гараж служил лишь для хранения и стоянки автомобиля. Современные гаражи становятся все больше похожи на мини-мастерские. Этому способствуют доступные цены на электрооборудование.

В то же время по обязательным требованиям правил устройства электроустановок (ПУЭ) каждый потребитель электроэнергии должен подключаться через устройства защиты и учета. Это обеспечивается путем установки распределительного щита, больше известного под названием электрощиток.

Самостоятельно собрать и установить электрощиток для гаража своими руками не составит особого труда. Как правило, все оборудование в гараже рассчитано на напряжение 220 В.

Алгоритм действий

Монтажный процесс любит последовательность операций. Своими руками делают большой объем полезных дел. Это касается и установки электрических щитков для гаража своими руками. Важным началом будет:

  1. Определение и подготовка локации для установки щитового изделия.
  2. На выбранном месте производится разметка точек для крепления электрокороба.
  3. Щитовая закрепляется по высверленным точкам дюбелями или эффективными шурупами. Порядок действий подходит, когда ящик закрепляют на гладкой поверхности стены.
  4. Для утопленного варианта осуществляется углубление. Ниша нужна больших размеров, чем само изделие.

Первую и другую работу несложно выполнить своими руками при минимальном наличии инструментов. Пространство между ящиком и гранями ниши заполняют цементным раствором, придавая изделию дополнительную фиксацию.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

  • Лампы. Это основной источник света, без которого невозможно работать в гараже.
  • Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
  • Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
  • Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
  • Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

  • Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
  • В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
  • Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

  • Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
  • В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
  • Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
  • С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
  • Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
  • Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Подведение электричества к гаражу

В любом гаражном кооперативе находится главный электрический щит. От него осуществляется разводка кабелей по боксам. Идеальным вариантом было бы подключение кабелей от каждого бокса непосредственно к главному щиту. Однако из-за большого количества гаражных боксов и их удаленности такое подключение неосуществимо ввиду больших затрат. Поэтому используют другие варианты.

Самым распространенным способом является разводка кабелей от щита до группы боксов. На каждую группу устанавливают групповой щиток, оборудованный рубильником с плавкими вставками или автоматом, рассчитанным на большой рабочий ток.

От местного щитка прокладывается кабель на электрощит в гараж. Устройство местного щита похоже на гаражный щиток, но в нем отсутствуют УЗО и электросчетчик. Для прокладки кабеля его помещают в гофрированную трубу или металлорукав и надежно крепят к стене на максимально возможной высоте. Труба защищает кабель от случайных механических повреждений. С той же целью, при вводе кабеля через стену гаража, используют защитные гильзы.

Подключение электричества к кабелю в групповом щитке производится только после окончательного монтажа щитка в гараже. Все работы необходимо вести при снятии напряжения на участке проведения работ.

Существует еще другой вариант подключения кабеля от гаража к магистрали. Этот способ используют тогда, когда вместо групповых щитов разводка электрокабелей по территории гаражного кооператива выполнена по столбам освещения. В этом случае подсоединение кабеля от гаражного щитка происходит к магистральным линиям на столбе. Соединение производится с помощью специальных зажимов или проколов.

Второй вариант менее предпочтителен, потому что для безопасности работ во время подключения требуется обесточить большое количество боксов. Сами работы проводятся на высоте, это создает дополнительную опасность.

Порядок подключения приборов

В первую очередь организуется ввод кабеля в гараж. Для этих целей принято использовать провода СИП. При проходе сквозь стену провода должны быть уложены внутри металлической трубы. Далее приступают к сборке собственно электрощита:

  1. Выбирается место размещения. Как правило, щитки вешают в непосредственной близости от ворот и точки ввода кабеля.
  2. После закрепления щита на стене устанавливается электросчетчик.
  3. Закрепляют общий автомат защиты от КЗ с максимальным током, равным току наиболее мощного из подключаемых потребителей.
  4. Устанавливается УЗО.
  5. Последовательно ставятся автоматы защиты на каждую линию электропроводки. Ток отсечки будет зависеть от расчетной нагрузки. Станкам необходимо 25А, электрическому ручному инструменту – 16А, на освещение можно установить автоматический выключатель на 6А.
  6. Производится соединение всех установленных приборов с помощью провода необходимого сечения. Сечение выбирается с учетом предполагаемой нагрузки. Если электричество необходимо лишь для освещения, то вполне можно обойтись проводом сечением 1.5 кв.мм. При более серьезных нагрузках (электроинструменты, станки, сварка и т.п.), то будет необходим провод сечением 2.5-4 кв.мм.

В промышленно изготовленных электрощитках для монтажа нередко имеются DIN-рейки. С их помощью приборы размещаются наиболее плотно и аккуратно.

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

  • верхним крепежом устройство подвешивается на рейке;
  • если необходимо, модуль сдвигается на свое место;
  • нижний фиксатор на устройстве оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки.
  • нижний фиксатор возвращается на место, закрепляя всю конструкцию. Если фиксатор оснащен пружинкой, то эта операция происходит автоматически. В противном случае потребуется нажатие на этот фиксатор.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

  • Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
  • Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
  • Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
  • Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Какой щиток можно установить в гараже

Электрические щитки выпускают в металлическом или пластмассовом корпусе. Можно использовать пластмассовый корпус, но, учитывая присутствие в помещении большого количества металлических предметов, безопаснее будет купить бокс из металла. Тогда снижается вероятность механического повреждения корпуса.

Если гараж не отапливается, в воздухе скапливается большое количество влаги. Для предотвращения коррозии установленных элементов климатическое исполнение щитка должно быть У3 (для установки в не отапливаемых помещениях и эксплуатации при температурах от минус 40 до плюс 40 градусов).

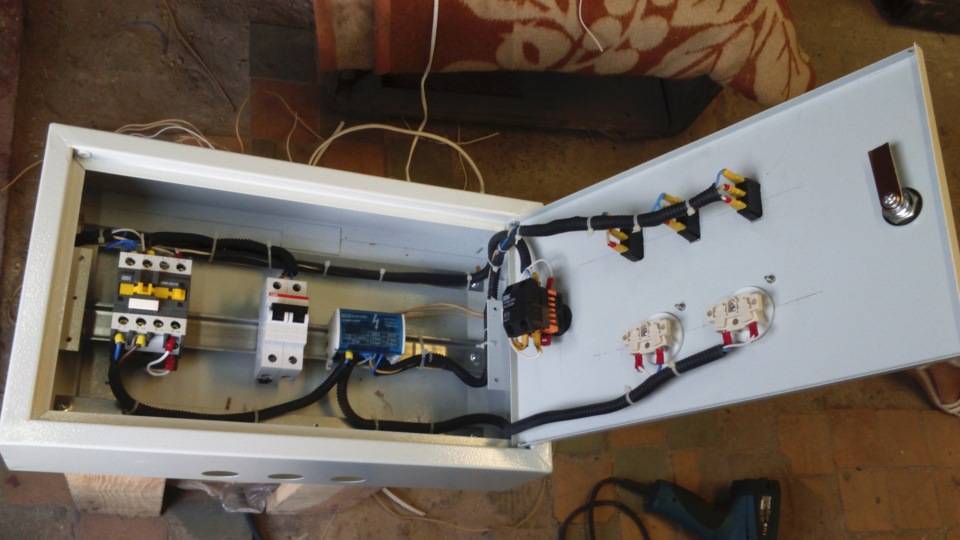

открытый электрощиток

Устройство заземления

Заземление для гаража – крайне важный элемент электропроводки. Повышенная влажность и обилие металла делают небезопасной работу с электроинструментом, не имеющего подключения к заземлению.

Схема размещения электродов в грунте может быть любой. Это может быть треугольник, Т-образная схема и т.п. Т-образное размещение в условиях гаража применяется чаще всего. Два электрода можно вбить в дно смотровой ямы, а два других – в углы либо со стороны ворот, либо у задней стенки.

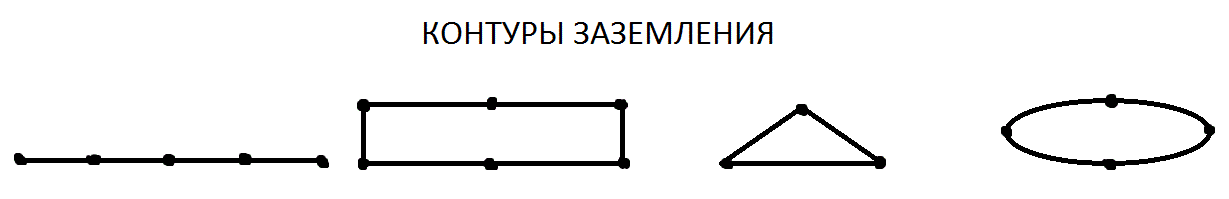

Контуры заземления

В качестве электродов можно использовать металлические уголки длиной 2-2.5 м. Сечение – от 50х50 мм. Как вариант, можно вбить металлическую трубу со стенками толщиной не менее 3.5 мм. Диаметр трубы должен быть не меньше 32 мм. Оптимальное расстояние между электродами – 1.2 м.

Для соединения электродов между собой и подключения к электрощиту применяют медный и алюминиевый провод. Для первого сечение должно быть не менее 6 кв.мм., Для второго – не менее 16 кв.мм.

Чтобы провод имел наиболее плотный контакт с контуром заземления, к уголкам можно приварить болт, либо воспользоваться накидной клеммой.

Обустройство электрического щитка в гараже – это не только необходимость следования нормам закона. Правильно собранный щиток это еще и собственная безопасность, и гарантия от пожара из-за проводки. Поэтому к проектированию электрощита и его монтажу желательно подойти со всей полнотой ответственности.

Правильное начало половина дела, или определяем цели

Для начала придется подумать над несколькими вопросами. Первый и основной: целевое назначение гаража. Поверьте – от него значительно зависит диапазон необходимого оборудования и «начинка» в электрическом щитке.

Как правило, гараж строят исключительно для хранения автомобиля, но в некоторых случаях еще и как мастерскую, в которой, например, столярничают или включают сварку. Для выполнения различных задач актуально принципиально разное оборудование. Что, соответственно, вносит коррективы в проводку.

Допустим, первый вариант: гараж как место парковки автомобиля и при необходимости проведения мелкого ремонта. Здесь нет потребности в большом количестве точек подключения техники (в том числе особенно мощной), ярких лампах. Но и слишком аскетичный подход не вариант, полутемный гараж еще никому не добавлял удобства. Потому пригодятся минимум пара светильников и несколько розеток (часто группа возле входа и над верстаком или возле стеллажей).

Во втором случае рассматривайте потребности в розетках и освещении индивидуально, всего должно быть в достаточном количестве для удобного выполнения запланированных работ. Допустим, время от времени Вы планируете пользоваться сварочным аппаратом. Тогда предусмотрите отдельный электрический контур для него с отдельным автоматическим выключателем категории D (для электродвигателей). Как самостоятельно рассчитывать номиналы необходимых автоматов (чтобы купить правильные или проверить электрика), мы обязательно рассмотрим в статье ниже.

Не забудьте про освещение смотровой ямы и/или погреба, если таковые предусмотрены как часть гаража.

Для этих участков целесообразно приобрести специальные противоударные светильники с крюком для подвеса – например, серии УП-1Р от IEK

Внимание: если влажность в яме высокая, ставьте низковольтные плюс понижающий трансформатор. Безопасность на первом месте

Т.е., на подготовительном этапе определите свои потребности. А дальше действовать придется по тому же принципу, что и для жилых помещений, но с рядом поправок. Одна из основных – способ монтажа электропроводки.

Проектирование рабочей схемы электрощитка

Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:

Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе

Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А

Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько. Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А. При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа. Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри
Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
