Гаражные распашные утепленные ворота делаем согласно технологии

Утепление

Завершающий этап работ – утепление. Благодаря ему в зимнее время можно будет сохранить более 60 процентов тепла внутри помещения.

Для утепления на внутреннюю поверхность створок устанавливаем деревянную обрешетку, внутрь которой закладывается слой утеплителя. Для качественного утепления хорошо подходят минеральная вата, стекловата, пенополистирол ПСБ-С.

Особенно важно не допускать присутствия воздушных мешков, и тщательно заполнять все промежутки. Для нормального сохранения тепла достаточно слоя около 5 сантиметров

Поверх обрешетки устанавливается облицовочные плиты или вагонка. Также при желании с внутренней стороны можно повесить пластиковый или брезентовый навес.

Самостоятельная установка ворот при должном умении, сноровке и соблюдении всех этапов поможет не только сэкономить, и сварить красивые пи прочные гаражные ворота самостоятельно, но и получить моральное удовлетворение от полученного результата.

При нынешних ценах на материалы и готовые изделия остается лишь один способ сэкономить средства – выполнить работы по изготовлению своими руками. Это касается и металлических гаражных ворот распашного типа, которые при желании можно сварить самостоятельно. Понадобится изучить алгоритм сборки, приготовить инструменты с материалами и привлечь к процессу одного помощника.

Сварные распашные ворота для гаража

Дополнительные этапы

Далее идут вспомогательные этапы изготовления металлических гаражных ворот своими руками:

  1. Конструкция выравнивается по вертикали и горизонтали, после чего сваривается. Направляющие следует располагать таким образом, чтобы оставался небольшой зазор для свободного хода створок. Это будет обрешетка, к которой будет крепиться металлическое полотно.
  2. Далее следует приварка силовых петель.
  3. Последним этапом является утепление гаража. В качестве утеплителя может применяться прозрачный пластик либо брезент. Эти материалы могут устанавливаться на внутреннюю часть створок по принципу жалюзи. Если необходимо более серьезное утепление, следует использовать стекловату либо пенополистирол.

Для надежности засова рекомендуется, кроме стандартного замка, использовать вертикальный штырь.

Разновидности ворот

На фото ворот в гараж, сделанных своими руками видно, что существует несколько различимых видов.

Они отличаются не только внешне, но и типом работы.

Классические:

  • Представляют собой обычные ворота из двух или одной створки.
  • Иногда в одной из створок дополнительно вырезается маленькая дверь.
  • Это необходимо на тот случай, если не нужно выезжать из гаража на машине, но внутрь попасть нужно.
  • Такая маленькая дверь в створке позволит не открывать всю конструкцию.

Раздвижные:

  • Также могут быть представлены одним полотном или двумя.
  • Особенность этого способа в легкости монтажа, необходимо только установить полотна на направляющее реле.
  • Этого будет достаточно, чтобы они имели возможность задвигаться и раздвигаться, однако открывать их придется вручную.
  • Чтобы автоматизировать процесс, необходимо установить дополнительное оборудование, при помощи которого ворота будут открываться самостоятельно.

Ворота-жалюзи:

  • Такой тип ворот очень распространен на западе. Он компактный и надежный, его легко монтировать, также обладает большим количеством вариантом на рынке.
  • Для установки этого типа понадобится пенал, который устанавливается в верхней части арки гаража.
  • Внутри этого пенала размещается блоковое полотно из пластика, усиленное металлическими вставками.
  • Открытие и закрытие может происходить как вручную, так и в автоматическом режиме, в зависимости от модели.

Чем лучше утеплить гаражные ворота

От выбранного утеплителя зависит эффективность теплоизоляционного процесса. Существует множество материалов для такого вида работ. Условно их делят на три вида:

  1. Плитные утеплители прочные, хорошо держат свою первозданную форму на протяжении всего срока эксплуатации. Плиты удобно крепить, они не имеют свойства слеживаться. Материал лучше всего подходит для ворот гаража.
  2. Рулонные материалы отличаются мягкой структурой. Их лучше укладывать на горизонтальную поверхность. На вертикальной плоскости утеплитель придется надежно закреплять, чтобы он не сползал. Многие рулонные материалы имеют свойство слеживаться. Такая теплоизоляция является не лучшим вариантом для утепления стальных ворот.
  3. Напыляемые утеплители считаются самыми эффективными. Они плотно приклеиваются к поверхности металла, заполняет все пустоты, не давая образовываться мостикам холода. Минусом считается дороговизна, необходимость дорогостоящего оборудования для напыления.

Существуют отдельные виды утеплителя для ворот гаража трубчатой, ленточной и другой подобной формы. Их применяют для заделки щелей.

Самыми популярными и часто применяемыми являются два вида теплоизоляции:

  1. Под названием «минвата» скрываются разные по составу утеплители, но внешне очень похожие между собой. Стекловата изготовлена из волокон стекла. В производстве шлаковаты применяют доменные шлаки. Основой каменной ваты выступают доломиты и известняковые породы. Первые два варианта подходят плохо, так как рулонный материал слеживается. Входящие в состав вещества при соприкосновении с металлом разрушают его – «съедают», особенно, в сырости. Оптимально использовать каменную вату в виде базальтовых плит. Однако летом металлические створки ворот на солнце сильно разогреваются. При нагреве каменная вата выделяет токсичный неприятный запах. Минвата популярный, но не лучший утеплитель для ворот гаража
  2. Группа пенопластовых утеплителей обширная. Дешевым вариантом является сам пенопласт. Лучшими качествами обладает пенополистирол. Если требуется высокая огнестойкость, звуко- и теплоизоляция, выбирают поливинилхлоридный материал. В жидком виде наносят карбамидно-формальдегидный утеплитель. Пенополиуретановой изоляцией является классический поролон, а в жидком виде – монтажная пена. Любой из пенопластовой группы материал идеален для утепления металлических ворот. Пенопластовые и пенополистирольные плиты считаются хорошей теплоизоляцией для утепления стальных ворот

В зависимости от маркировки, теплоизоляция отличается плотностью и другими важными характеристиками. Именно от них зависит, насколько качественно будет проведено утепление.

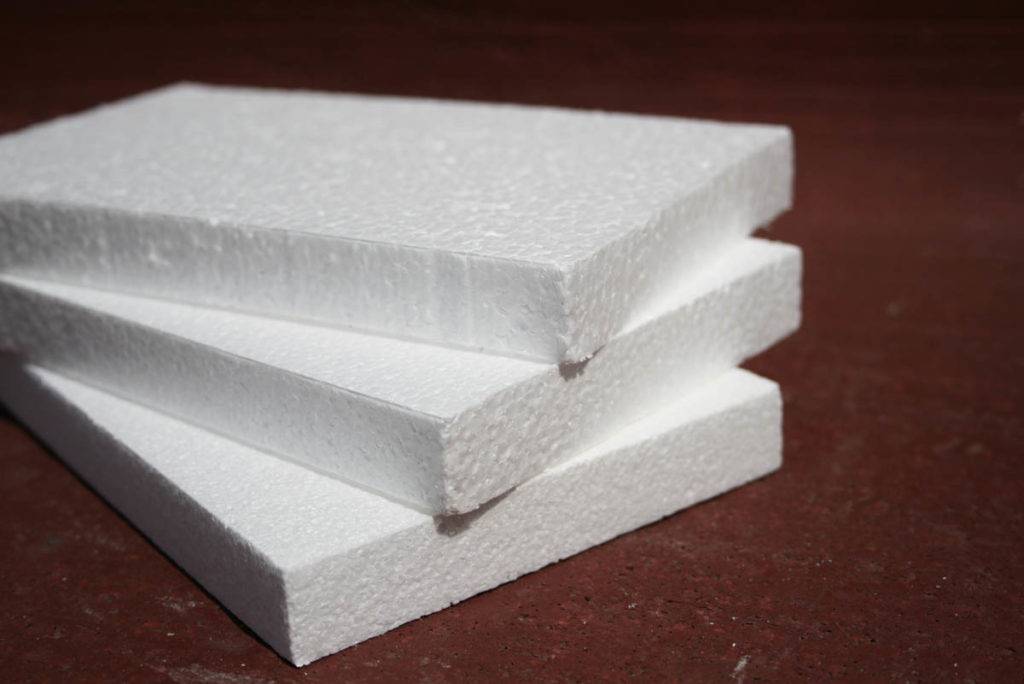

Утепление ворот пенопластом

Пенопласт является самым популярным материалом, который используется для теплоизоляции жилых, административных и хозяйственных строений. Он обладает небольшим удельным весом и низкой теплопроводностью. Пенопласт имеет доступную стоимость, с ним легко и просто работать. Немаловажным фактором является и то, что плиты устойчивы к влаге, грибку и плесени. Современные технологии значительно увеличили огнеупорные свойства этого материала.

Чтобы снизить вес теплоизолирующего слоя, пенопласт следует приклеивать к створкам на жидкие гвозди или каучуковый клей. Неизбежные щели заполняются обрезками плит или монтажной пеной. Несмотря на то что поверхность пенопласта достаточно прочная и плотная, ее необходимо обшить твердыми плитами. Для этого подойдет фанера или пластик.

Разновидности ворот для гаража

Чаще всего устанавливают распашные ворота. Их, естественно, требуется утеплять. В основе этих конструкций находится рама из профтруб. Железный лист используется в качестве материала для внешней отделки.

Использование пеноплекса

Металл имеет высокую теплопроводность, то есть эти неутепленные ворота не препятствуют задуванию ветра или потере тепла. В распашных конструкциях также часто обустраивают дверь, а она значительно снижает тепловые потери во время частого открывания.

Так, если гаражное помещение еще на стадии проекта, правильно будет включить в смету и купить ворота с уже утепленными створками и калиткой.

Сегодня обычно используют секционные и подъемные автоматические ворота для гаража, которые работают от электропривода. Как правило, они промышленного изготовления. К примеру, самыми популярными производителями являются Hormann, Дорхан.

На дачном участке

Их панели изготавливаются из сэндвичей, то есть из металлического листа в качестве обшивки и вспененного экструдированного пенополистирола либо пенофола внутри.

Это уже, по сути, теплые ворота для гаража, то есть в организации утепления не нуждаются. Такие виды конструкций, если желает клиент, можно оборудовать дверью, но тогда цена этих ворот немного увеличится.

Роллетные изделия утеплить не получится из-за особенностей их конструкции. Да и в качестве ворот для гаражного помещения их не стоит использовать, поскольку по теплоизоляционным и защитным свойствам они намного хуже, если сравнивать с другими видами, хоть расценки на них намного ниже, чем на автоматические или секционные ворота для гаража.

Роллеты

Для чего нужно утеплять ворота в гараже

Вот такая неутешительная картина может предстать перед владельцем гаража зимой, если он не станет утеплять ворота

Гаражные ворота изготовлены из металла. С точки зрения теплосбережения этот материал совершенно бесполезен. В холодное время года на поверхности металлических створок постоянно присутствуют капли воды или изморозь. В летнее время под палящими лучами солнца ворота нагреваются, делая пребывание в гараже невыносимым.

Если учесть площадь ворот, которые практически являются одной из стен, величина проблемы становится понятной и требующей немедленного решения. Если не обращать внимания на неудобства, то результатом станет появление ржавчины. Процесс будет быстро прогрессировать, и однажды разрушатся шарниры, откажет замок или прохудятся полотна створок, что совсем недопустимо.

Решением вопроса является утепление — установка на все открытые металлические поверхности слоя теплоизолятора, отсекающего контакт металла с влажным внутренним воздухом. Процедура не слишком сложная, но требующая понимания смысла всех действий.

Дыхание людей насыщает воздух водяным паром. Через некоторое время нахождения внутри гаража воздух получает достаточно большое количество влаги. Даже когда людей в гараже нет, влажность повышена из-за выделений хранящихся в погребе овощей, что характерно для подавляющего большинства гаражей. Удалить эту влагу можно, используя качественную вентиляционную систему, но тогда температура внутри станет равна наружной, что нежелательно для хранения автомобиля. Поэтому единственным рациональным решением проблемы становится утепление ворот.

Нуждаются ли ворота в утеплении?

Чтобы определить, надо ли провести утепление ворот гаража своими руками, нужно понять один важный момент. Даже не учитывая зимние холода, привычные термальные колебания в светлое и тёплое время суток способно вызвать образование конденсата внутри гаража. Постоянно повышенная влажность плохо сказывается не только на состоянии объектов, но и на кузове машины: металлическая поверхность может заржаветь, электропроводка может сгнить. В углах гаража зачастую появляется грибок и плесень.

После замерзания конденсата от излишней влаги потрескается отделочный материал. Но есть прекрасная новость – такая, казалось бы, серьёзная проблема может быть решена. Только правильно подберите утепляющий материал, после чего утеплите двери и ворота гаража. По окончании работ температура в гараже не опустится ниже 5 °С.

Итак, утепление ворот решит проблему с:

  • коррозией металла (металлических ворот гаража, изделий из металла, находящихся в самом гараже);
  • «гниением» машины в гараже, которая заезжает туда ещё «тёплой». А если в закрытом помещении есть немалое количество холодного льда, то будет образовываться конденсат на каждой металлической вещи. потому автомобили и «гниют» в гаражах;
  • наледью, которая появляется даже при резком перепаде уличной температуры (не обязательно минусовой). Из-за неё невозможно открыть ворота.

Как утеплить гаражные ворота? Давайте рассмотрим это.

Чертежи, схемы, эскизы

При этом во внимание берутся такие параметры:

  • устойчивость к ветру, большому весу, другому механическому воздействию;
  • жесткость проема;
  • возможность деформации при указанных размерах створок и материала полотна;
  • прочность на изгиб.

Схемы ворот составляются при планировании строительства гаража, чтобы своевременно и правильно подогнать размеры помещения под дверной проем.

Каркас ворот на проем 4 метра

Чтобы упростить и ускорить расчет можно воспользоваться специальными строительными калькуляторами.

Для этого нужно, чтобы ширина с обеих сторон, высота проема были больше параметров машины на 30 см.

Общепринятыми габаритами дверей гаража считается:

  1. Ширина — 2,5 м для легковых автомобилей, 5 м — для грузового транспорта.
  2. Высота — от 2 до 2,2 м для легковых автомобилей. Показателя в 2,5 м хватит для заезда микроавтобуса.

Независимо от способа открывания на чертеже обозначаются места фиксации ворот к направляющим профилям или коробу.

На чертеже отмечается количество, тип используемой фурнитуры.

Выделяются участки установки запоров, задвижек.

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Как утепляются гаражные ворота?

Для утепления гаражных ворот можно воспользоваться существующими на рынке материалами. Монтаж листового утеплителя производится вплотную к воротам. Зафиксировать его можно специальным клеящим веществом либо монтажной пеной. Для укрепления плит минеральной ваты используется обрешетка. Можно одновременно приобрести пароизоляционную пленку, чтобы выполнить гидроизоляцию слоя утеплителя.

Он устанавливается на место по всему периметру ворот с помощью клеящего состава. Если потребуется, то с его помощью можно закрыть образовавшиеся в процессе монтажа зазоры при отсутствии подходящих материалов.

Клеящая основа выбирается в соответствии с климатическими условиями региона. Все характеристики материала указываются производителем на упаковке. Ознакомиться с ним следует еще перед обустройством ворот уплотняющим материалом.

Характеристики используемого для монтажа клея должны позволять фиксировать уплотнитель на материал воротной конструкции, к примеру, металл. Оптимальным вариантом является наклеивание на уплотняющие части пластиковых полос. Только после этой процедуры и фиксируется уплотнитель для ворот гаража.

Уплотнители для воротных конструкций являются немаловажными элементами. Но их можно с легкостью заменить обычными подручными материалами. Среди наиболее популярных приспособлений, выполняемых в домашних условиях, могут быть материалы, сделанные из старых покрышек автомобильных колес либо шлангов, используемых для полива растений.

При грамотном выполнении работы уплотнение проводится особо тщательно. Материал не уступает тем, которые изготавливались в производственных условиях. У хозяев гаражей появляется возможность самостоятельного создания приспособлений, что позволяет сэкономить на финансах.

Они износоустойчивы, способны долгое время сохранять свои эксплуатационные качества даже под воздействием постоянной механической нагрузки.

Уплотнитель для ворот гаража может понадобиться вне зависимости от того, самостоятельно ли вы построили его или приобрели уже готовое сооружение. Температура внутри гаража влияет не только на комфорт при нахождении в нем, но и на состояние вещей, сохраняющихся внутри, деталей и разнообразных химических средств. Поэтому желательно поддерживать в гараже комфортную температуру, близкую к определенной норме, для чего и принимаются меры по утеплению помещения.

Мало просто устроить теплоизолирующие материалы на стены постройки — необходимо убрать все зазоры и щели, которые могут быть на стыках, в местах примыкания гаражных ворот. В любом случае может понадобиться дополнительная теплоизоляция. Уплотнитель для гаражных ворот может потребоваться и в случае их замены.

Для создания хорошей теплоизоляции применять уплотнитель необходимо, как бы точно ни подбирались размеры при устройстве ворот, маловероятно, что вам удастся достичь точного соответствия в геометрическом плане

Особенно важно учесть этот момент при изготовлении распашных ворот — для них появление щелей и разнообразных зазоров считается почти что нормой

В большинстве случаев щели возникают там, где стыкуются потолок и стены, а также в местах соединений створок ворот или дверей с гаражной коробкой. Как правило, они довольно серьезно нарушают функциональность утеплительной конструкции любого строения, и применение уплотнителя способно помочь в решении проблемы. Современный рынок стройматериалов предоставляет разные варианты, и, перед тем как остановиться на каком-либо из них, желательно подробнее рассмотреть их рабочие свойства. Затем постараться проанализировать, что именно поможет наилучшим образом справиться с вашей ситуацией.

Выбирая уплотнитель для гаражных ворот, учитывайте, что вам с большой вероятностью потребуется использовать два разных варианта. Один материал будет использоваться для того, чтобы закрыть щели в стенах, потолке, в полу. При помощи другого будут скрыты зазоры подвижных элементов.

Изготовление рамы

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и продолжить строить дальше.
» alt=»»>
Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90 о .

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.
» alt=»»>

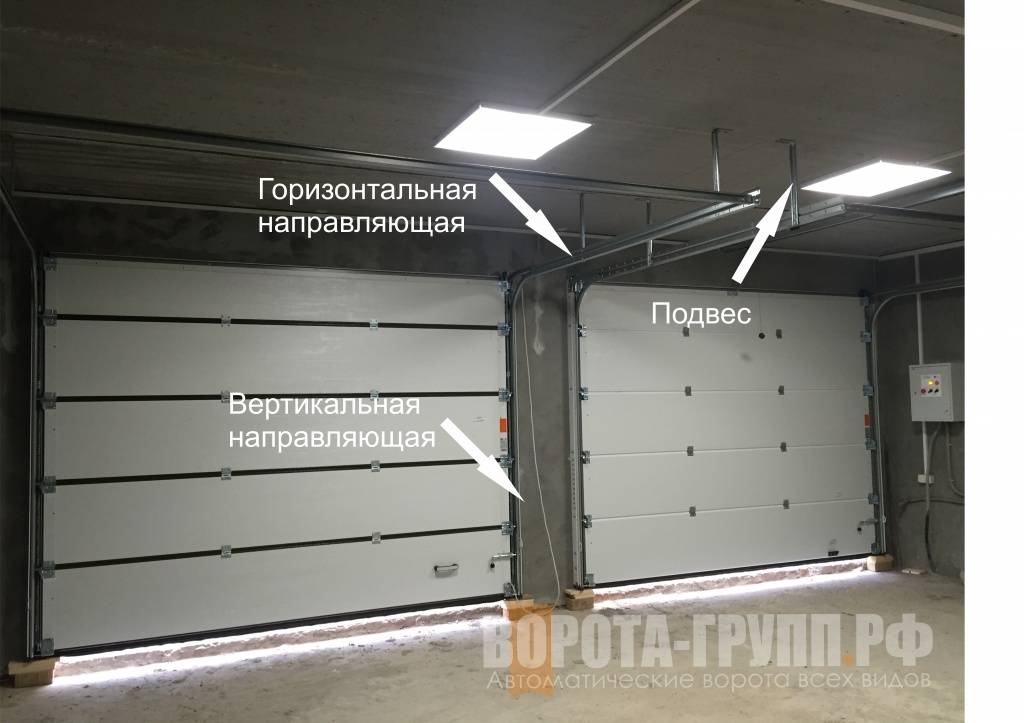

Секционные ворота в гараж

Как вы думаете, из чего состоят секционные ворота? Правильно, из секций! Из сэндвич-панели, бутерброда из стальной оболочки, с наполнителем в виде полиуретановой пены внутри. При этом стальная оболочка обеспечивает конструкции жесткость и стойкость к механическим повреждениям, а пена держит тепло, и также дает жесткость, так как, сама по себе твердая.

Панели соединяются между собой петлями, причем в местах крепления петель оболочка сложена вдвое, для большей прочности.

Панели имеют ролики, что бы спокойно ездить по направляющим. Направляющие бывают горизонтальные и вертикальные, те что стоят по краям проема вертикальные, а те что висят у вас под потолком, соответственно горизонтальные. О подготовке проема для установки секционных ворот читайте здесь. Кстати, к потолку они крепятся они не абы как, а с помощью специальных подвесов, коих аж 5 видов, в зависимости от величины вашей притолоки (прим. ред.: притолока – расстояние от верха проема до потолка).

Секционные ворота отличаются отменной тепло-шумоизоляцией, бесшумной работой. Наличие ригельного замка, защиты от поддомкрачивавания делает их устойчивыми ко взлому. Так же они очень прочные. Поднимаются и опускаются секционные гаражные ворота также очень легко. Все дела в балансировочной пружине. Когда ворота опускаются пружина скручивается, тем самым накапливая энергию, а когда вы поднимаете полотно ворот, пружина раскручиваясь отдает энергию, поднимая ворота.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

  1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

Пример гаражных ворот
Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

Пример гаражных ворот
Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

Пример поворотных гаражных ворот
Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.

  1. Пример секционных гаражных ворот

5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши

Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.
