Как сделать односкатную крышу на гараже из профнастила

Расчёт

Расчёт односкатной крыши

Для проектирования в интернете можно найти массу программ, которые сами всё посчитают и рассчитают, исходя из основных параметров. Остаётся лишь замерить предполагаемый вес квадратного метра крыши и выяснить вес снежного покрова по справочнику.

Небольшие гаражные крыши до четырёх метров прекрасно выдержат балки, уложенные на стены. А вот большие крыши до шести метров требуют устройства подкосов, иначе стропила могут прогнуться или даже переломиться. Крыша свыше шести метров требует обустройства опорных колонн либо она должна опираться на несущие стены или перегородки.

Стройматериалы для гаражной крыши

На сегодняшний день существует довольно большое разнообразие кровельных стройматериалов. К самым распространённым относится рубероид, шифер, профнастил, металлочерепица и фальцевая кровля.

При выборе следует обратить внимание на эксплуатационные особенности стройматериала, ведь они влияют на срок службы и способ монтажа. Одним из недорогих стройматериалов является профнастил. Он прост в установке и устойчив к осадкам, и при правильном монтаже прослужит много лет

Он прост в установке и устойчив к осадкам, и при правильном монтаже прослужит много лет.

Монтаж кровельного материала

Преимущество профнастила в том, что в целях экономии, его можно использовать повторно. Такое использование допускается технологией. Для несложного монтажа можно использовать шифер. Он может эксплуатироваться примерно 30–40 лет. Из более дорогих стройматериалов будет фальцевая кровля. Она состоит из тонких полос металлического листа. Также можно применить черепицу либо металлочерепицу. Очень красиво выглядят крыши, которые на всех сооружениях сделаны из одного кровельного стройматериала.

Часто используемым стройматериалом является шифер благодаря невысокой стоимости и довольно высокому качеству. Все же у него довольно слабая механическая прочность из-за того, что его изготавливают из асбоцементной плиты.

При установке шифера, необходимо соблюдать следующие правила:

  • при креплении к обрешётке, применяются оцинкованные гвозди с большой шляпкой;
  • отверстия под гвозди сверлятся заранее;
  • гвозди необходимо забивать исключительно в верхнюю часть волны;
  • шифер ложится один на другой внахлёст приблизительно на 20 см;
  • гвозди забиваются не полностью, чтобы при расширении или сжатии не деформировался стройматериал.

Крыша для гаража с профнастила выглядит очень красиво, и срок использования — до 50 лет. Стройматериал обладает влагостойкостью и огнестойкостью, также с ним легко работать из-за стандартных размеров и можно применять вторично.

Монтаж профнастила во многом похож на монтаж шифера. Однако крепится он не гвоздями, а саморезами. В целях избежания протекания кровли, применяют резиновые прокладки.

Рубероид способен хорошо защитить здание от протекания, в основном его применяют для крыш с железобетонным основанием. Однако его необходимо часто ремонтировать. И все же он востребован, потому что является малозатратным стройматериалом.

Согласно технологии, в начале кровельных работ, следует хорошо подготовить основание. Перекрытие должно быть чистым и сухим, дальше следует хорошо выровнять поверхность, устранив все деформации.

Какой утеплитель можно использовать

Выбор утеплителя для гаража довольно велик, поэтому заранее необходимо изучить все эксплуатационные характеристики, преимущества и недостатки каждого из них:

  1. Стекловолокно. Выпускается в форме плит из волокон, которые изготавливаются из отходов стекла. Есть несомненные преимущества данного материала. Он не горит, не подвержен гниению, устойчив к воздействию повышенной влажности и перепадов температур. Но вместе с тем стекловолокно является хрупким материалом, а значит легко разрушается при механическом воздействии. поэтому нужно соблюдать правила безопасности при работе с этим типом утеплителя, в частности, использовать респиратор и перчатки.
  2. Минвата. Сходный по структуре материал со стекловолокном, однако отличия заключаются в использованном исходном материале. В данном случае это базальтовые породы. Срок службы такого утеплителя несколько десятков лет, но при условии соблюдения техники монтажа. Данный материал нуждается в защите от влаги и механического воздействия.
  3. Полимерный утеплитель, например, пенопласт или пенополистирол. Преимущества данного материала в том, что он имеет небольшой вес, устойчив к воздействию влаги и перепадам температур, не подвержен появлению плесени или грибка. Но именно этот материал очень легко возгорается. Также пенопласт и пенополистирол является тем материалом, в котором могут завестись различные мелкие грызуны.

Для гаража лучше выбирать негорючий утеплитель, который также не впитывает влагу. Дополнительно обезопасить слой утеплителя можно гидроизоляционной и пароизоляционной плёнкой.

Особенности устройства

Чтобы понять, как сделать односкатную крышу на гараже, необходимо разобраться с ее устройством. Вся конструкция обычно состоит из таких важных и дополняющих друг друга элементов:

  • Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки, а также необходимый для последующего крепления на него всех остальных составляющих;
  • Обрешетка, которая является опорной частью для последующей укладки кровельного материала;
  • Изоляционный слой, который включает как гидроизоляцию, так и термоизоляцию, необходимые для поддержания оптимального и стабильного микроклимата в помещении гаража;
  • Кровельное покрытие. Материал, покрывающий всю конструкцию сверху и необходимый для защиты от внешних факторов;
  • Дополнительные элементы (необходимые как для усиления, так и для стабилизации всей конструкции).

Стропильная система

Об особенностях строительства стропильной системы односкатной крыши рассказывается в видео:

https://youtube.com/watch?v=isx9IagCHIA

Стропильная система односкатной крыши монтируется достаточно просто и не требует особых навыков, но имеет при этом свои отличительные черты. Чаще всего для ее монтажа используют деревянный брус, предварительно обработанный антисептическими составами, предотвращающими гниение и проникновение грибка в древесину при размокании.

  • Мауэрлат. Обычно это брус 150*150 мм, необходимый для создания прочной и устойчивой основы всей конструкции. Он устанавливается на боковые стены, и служит для равномерного распределения веса крыши, передавая его на несущие стены. К стенам он крепится при помощи анкеров. Между стенами и мауэрлатом устанавливается гидроизоляционный слой;
  • Стропильная нога. Для ног выбираются бруски сечением 50*150 мм, их длина должна превышать ширину гаража как минимум на 40- 50 см, чтобы можно было сформировать необходимый для отхода влаги свес крыши. При установке стропильных ног между ними выдерживают расстояние от 60 до 110 см;
  • Свес. Длина, на которую стропила выступают за периметр постройки. Если этот параметр недостаточный, то стропильные ноги удлиняют, добавляя кобылки;
  • Фронтон. Часть стены между углом крыши и карнизом, которую при строительстве гаража выстраивают до монтажа крыши и не делают обособленным;
  • Обрешетка – основа, на которую укладывается кровельный материал. Она может быть решетчатого типа (с различной величиной расстояния между листами фанеры, применяемая для крыш из профнастила и металлочерепицы) или сплошного, которая применяется для крыши из мягкого или рулонного материала.

При строительстве односкатной крыши стропильная конструкция может быть смонтирована одним из способов:

  • Подвесным (с упором на концы);
  • Наслонным (наличие промежуточной опоры).

Если пролет, который образуют опорные стены, не превышает 5 метров, то можно смело ограничиваться установкой на стропильную систему только ригелей (горизонтальных элементов). Они крепятся в местах соединения мауэрлата со стропилами.

Особенности стропильной системы зависят от материала стен здания и его размеров.

Поперечное сечение стропильных ног выбирается в зависимости от таких факторов:

  • Веса стропильных ног, обрешетки, гидроизоляционного слоя и утеплителя;
  • Вес кровельного материала;
  • Нагрузки атмосферного типа (осадки, ветер и т.д.).

Внимание! Чем больше частота установленных стропил, тем меньшая нагрузка приходится на каждую стропильную ногу

Подготовка

Создание односкатной крыши из профнастила своими руками начинается так же, как и в случае любой другой конструкции. В первую очередь необходимо составить проект и уточнить все необходимые параметры. Для того, чтобы крыша дома или любого другого сооружения служила долго и эффективно, вам предстоит сделать расчет следующих значений:

  1. В первую очередь определяется угол наклона ската кровли из профнастила. От этого параметра зависит многое. Во-первых, чем больше уклон, тем меньше снега будет скапливаться. Во-вторых, больший угол будет вызывать большие ветровые нагрузки. Все это необходимо учитывать, делая расчет. Кроме того, не стоит забывать про то, что у каждого материала для кровли есть свои рекомендованные углы наклона ската. В случае с профнастилом это значение должно лежать в пределах от 8 до 70 градусов. При этом учитывается марка профлиста. Чем материал толще и прочнее, тем меньше может быть угол наклона.
  2. Далее следует высчитать длину стропил. Этот расчет, в случае односкатной крыши, не вызовет ни у кого проблем. Для этого нужно разницу между высотой опорных стоек разделить на синус угла наклона ската. При этом не стоит забывать про свесы. Именно эта часть крыши будет защищать стены и фундамент от дождя.
  3. Далее рассчитываем площадь всей кровли. Этот параметр необходим для того, чтобы точно определиться с количеством требуемого материала для возведения стропильной системы и покрытия крыши.

После получения всех нужных сведения приступают к составлению чертежа. Лучше всего доверить эту работу специалисту. Конечно, устройство односкатной крыши из профнастила несложное, но и тут нужно учитывать множество нюансов

Например, важно правильно высчитать сечение стропил, и учесть возможную необходимость дополнительных подпорок. Чтобы это сделать, нужно рассчитать все нагрузки, которые будут воздействовать на односкатную крышу (ветер, осадки, установленное оборудование, кровельные материал и так далее)

Следующим этапом будет подготовка материала. Вам предстоит подобрать древесину для стропил, сам профнастил, изоляцию, утеплитель и так далее

Тут важно не спешить и не гнаться за дешевыми вариантами. Крыша – эта важная часть здания и слишком сильно экономить на ней нельзя

Выбирая деревянные брусья или доски для стропильной системы односкатной крыши важно смотреть на отсутствие мест гниения. Кроме того, материал должен быть хорошо просушенным

В противном случае крышу начнет коробить.

Также внимательно отнеситесь к выбору самого профнастила

Очень важно правильно подобрать марку материала. Прочнее всего профнастил с маркировкой «Н»

Это означает, что его прочности достаточно даже для возведения самостоятельных построек. Но такой материал может быть дорогим. Кроме того, смотрят и на толщину профнастила. От этого параметра во многом будет зависеть срок службы кровли.

Также позаботьтесь и об инструментах. Вам понадобится обычный набор для работы с деревом. Он пригодится при возведении стропильной системы. Также нужно обзавестись ножницами по железу, для резки листов профнастила. Только после этого можно приступать к монтажу.

Подготовка к монтажу

Односкатные крыши можно возводить как на отдельно стоящем гараже так и над пристроенным к дому. Основанием может являться не только стены разной высоты, но и одинаковые по высоте. Одним из признаком односкатной крыши считается опора под двумя краями стропилы. Такая стропильная система по научному называется «наслонная».

Видео: Крепление стропил односкатной крыши

Как определить угол наклона

Чтобы с односкатной крыши свободно сходила дождевая вода и талый снег, необходимо правильно подобрать угол наклона ската.

При выборе угла руководствуются несколькими факторами:

  1. Климатические условия. Для региона в котором выпадает много снега не рационально возводить пологие, с углом 5 — 7º, конструкции. Хотя для областей с небольшим количеством осадков и сильными ветрами это подходящий вариант. Уклон 20 — 25º не подойдет для региона с частыми ветровыми нагрузками, а для областей с частыми осадками подходит.
  2. Кровельный материал. Для уклона 8 — 10º используют рулонную кровлю, которую укладывают в два слоя. Угол 15 — 20º рациональным решением будет использовать металлический лист, шифер. Для ската 25º и более можно использовать профнастил, металлочерепицу.
  3. Ландшафт. Гараж с односкатной крышей должен вписываться в общий архитектурный ансамбль. Желательно чтобы кровельный материал был одного цвета с крышей дома.

Угол наклона важный параметр, который необходимо определить на этапе проектирования. В этом случае можно решить, делать стены одного уровня или разные.

Длина свесов

При проектирование надо обязательно определиться с размером свесов, которые будут защищать стены от дождя. Длина свеса напрямую зависит от материала из которого выполнено строение:

  • кирпич или бетонные блоки — 30 — 40 см;
  • сруб — 50 — 60 см;
  • каркас обшитый металлом — 10 — 20 см.

Если нужно сделать навес над входом или одной из боковых стен свесы можно увеличивать.

Длина стропил

Длина стропил зависит от размера гаража:

  1. Пролет 4 — 5 м — стропила укладываются на мауэрлат и закрепляются без дополнительных элементов.
  2. 5 — 6 м. — для предотвращения провисания или кручения бруса, используются дополнительные упоры.
  3. Пролет больше 6 м. — требуется установка вертикальной опоры, это может быть дополнительная перегородка.

Для гаража, размер которого является стандартным — 3,5 м × 5,2 м, подойдет первый или второй пункты. Так если скат будет поперек гаража, дополнительное усиление не потребуется. Для ската который будет идти вдоль длинных стен придется делать опоры.

Монтаж своими руками

Работы начинаются с подготовки основания, площадки, материалов и приспособлений для их поднятия на крышу. Все трудоемкие операции (распил элементов и листов, пропитка древесины антисептиками и антипиренами) по возможности выполняются внизу. К монтажу кровли приступают после возведения коробки дома и набора прочности всех используемых растворов.

Из видео узнаете как уложить профнастил на односкатной кровле дома:

Привязка мауэрлата

Потребность в заложении разгрузочного армирующего пояса возникает в домах из пористых или малопрочных блоков, в остальных случаях мауэрлат просто крепится к ровным и устойчивым стенам. К важным требованиям относят:

  • Заложение гидроизоляционной прослойки между мауэртатом и стенами из других материалов.
  • Утепление внешней стенки ж/б разгрузочного пояса.
  • Достаточную частоту (не более 80-100 см, в идеале – ровно между стропилами) и надежность крепления штырей или анкеров под мауэрлат. Данные элементы по возможности закладываются заранее, при заливке армопояса или кладке верхних рядов несущих стен.
  • Привязку мауэралата шайбами, с обрезкой излишков крепежа после проверки положения, надежности фиксации и уровня бруса.

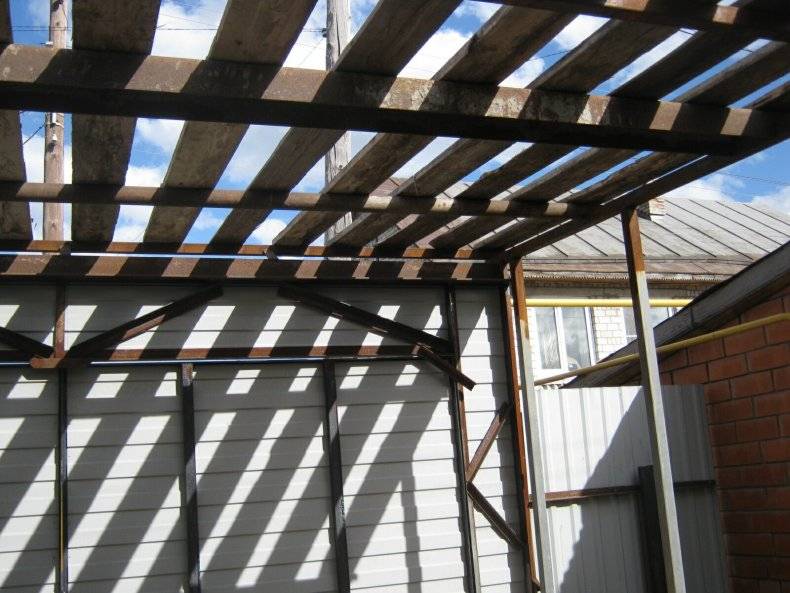

Стропильная система и обрешетка

Стропильные ноги выпиливаются по предварительно проверенному шаблону из бруса с сечением от 80 мм или досок 50×150 и устанавливаются с шагом около 50-80 см. Их крепят к двум брусьям мауэрлата или опорным вертикальным стойкам с помощью металлических уголков или длинных гвоздей, набиваемых под косым углом. Узнать больше о конструкции и порядке сборки стропильной системы односкатной крыши можно здесь.

На этом этапе важно правильно выполнить запилы ног (идеальная ширина – половина мауэрлата, но не более 1/3 от толщины стропил), исключить перекосы и заложить свес (оптимальное значение для профнастила – 40 см). Обрешетка набивается по заранее выбранной схеме после прибивания пароизоляции и укладки утеплителя в межстропильном пространстве (при наличии)

Эти действия выполняются после крепления к стропилам гидроизоляции рейками контробрешетки, нижний ряд выравнивается по горизонтали ската. Каждая доска прибивается как минимум 2 гвоздями, брус – 1

Обрешетка набивается по заранее выбранной схеме после прибивания пароизоляции и укладки утеплителя в межстропильном пространстве (при наличии). Эти действия выполняются после крепления к стропилам гидроизоляции рейками контробрешетки, нижний ряд выравнивается по горизонтали ската. Каждая доска прибивается как минимум 2 гвоздями, брус – 1.

О том, как рассчитать расстояние между стропилами односкатной крыши из профнастила, читайте тут, а из этой статьи вы узнаете как самостоятельно установить стропила на такую кровлю.

Гидроизоляция

Гидроизоляционный слой закладывается вне зависимости от типа пирога

Последние обеспечивают необходимых для утепленных крыш вензазор для вывода случайной влаги и могут отсутствовать в конструкциях открытого типа (скаты гаража или террасы, холодные кровли с вентилируемым чердачным пространством). При наличии утепляющей прослойки гидроизоляцию делают «дышавшей».

Подъем и монтаж металлопрофиля

Этот этап выполнятся в сухую и безветренную погоду, деформация листов при их подъеме на крышу считается серьезным нарушением. Сохранить листы от выгибания помогают специальные деревянные лаги, лестницы без перил или жесткие рамы из досок, используемые в комплексе с веревками. Для подъема и укладки профнастила наверху стоит привлечь помощника, при отсутствии такой возможности предпочтением отдается листам с меньшими размерами.

Непосредственно перед креплением листы раскладываются по заранее выбранной схеме (вертикальной или блоками), после предварительной разметки и обязательными нахлестами. Основным ориентиром служит горизонталь ската.

Монтаж осуществляется с помощью специальных метизов и шуруповерта (острых саморезов с круглыми шайбами-прокладками). Саморезы вкручиваются строго вертикально, начиная с краев, окончательная фиксация листа выполняется после проверки его положения, стыковка соседних элементов – после проверки уровня всего блока. Работы завершаются монтажом торцевых планок и других доборных элементов.

Требования к крепежным элементам

Для крепления профнастила используются специальные кровельные саморезы длиной от 1,9 до 25 см и диаметром шляпки от 4,8 до 6,3 мм.

В отличие от обычных метизов они имеют усиленный стержень с наружной треугольной резьбой из марочной углеродистой стали, головку с полимерным покрытием, совпадающим по цвету с профнастилом, эластичную уплотняющую прокладку толщиной не менее 2 мм и особую заостренную форму наконечника, позволяющую крепить материл без повреждения его антикоррозийного покрытия и без предварительного сверления.

Головка кровельных саморезов чаще всего имеет шестигранную форму, но иногда встречаются метизы со сферической, полукруглой, цилиндрической и даже потайной верхушкой. Этот момент стоит учитывать при покупке – для крепления саморезов с разной формой головки используются разные инструменты.

Шестигранные метизы проще вкручивать с помощью дрели со специальной насадкой, полукруглые – шуруповертом. Помимо этого, при покупке крепежей для профнастила учитывается их точное назначение и материал обрешетки. В частности:

  • Для крепления листов к деревянному брусу или пористым основаниям приобретаются метизы с большим шагом резьбы (1-1,5 мм) и заостренным наконечником.
  • Для прикручивания профнастила к металлу используются саморезы с более мелкой резьбой, изготовляемые из легированной стали повышенной прочности.

    Такие метизы проходят сквозь металл толщиной до 2,5мм без предварительной подготовки отверстий.

  • Для монтажа доборных элементов покупаются изделия с повышенной длиной.

Максимальная длина изделий для фиксации листов к обрешетке подбирается исходя из толщины материала и основания и 3 мм запаса (тоже + высота волны при подборе метизов для соединения листов между собой). При этом чем плотнее будет основание и жестче марка профнастила, тем острее и длиннее должно быть сверло крепежа.

Основные параметры односкатной крыши

Односкатная крыша в разрезе

Часто приходится учитывать конструктивные особенности крыши исходя из материала стен, на которые она будет устанавливаться. В случае с односкатной конструкцией весь её вес будет распределяться вертикально вниз, что делает её независимой от материала стен, будь то керамзитобетон, пеноблок, дерево или профнастил.

От материала стен зависит длина свеса крыши: для металла свес относительно маленький – 10-20см, для дерева – 50-60см, а для кирпича, бетона и керамзитобетона – 30-40см.

При всей простоте односкатные крыши имеют несколько различных конструкций. Чаще такую крышу устанавливают на отдельно стоящих гаражах. Но бывает, что крыша объединяет несколько построек, либо является продолжением крыши дома. Также односкатная крыша может примыкать к стене соседнего строения.

Угол ската рассчитывается с учётом климатической зоны и исходя из кровельного материала:

  • Рулонные материалы – от 0 до 22 градусов,
  • Битумные, фальционные металлические кровли – от 3 градусов,
  • Волокнисто-цементный лист, профнастил, фальцевая кровля — от 5 градусов,
  • Все виды (металл, керамика, битум) черепицы, сланец – от 12 градусов,
  • Высокопрофильная керамическая штучная черепица, шифер – от 15 градусов.

В регионах и областях с небольшим количеством осадков и сильным ветром рекомендуется делать уклон не более 7 градусов, а в районах маловетреных – в 20-25 градусов. Пренебрегать данным фактором не стоит, иначе это либо приведёт к перерасходу материалов, либо высокую крышу попросту снесёт ветром.

Если вы хотите, чтоб односкатная крыша вписалась в архитектурный ансамбль, то лучше будет придерживаться угла наклона соседних крыш.

Что понадобится

Покрытие крыши гаража профнастилом стоит начинать с подготовки всех необходимых материалов и инструментов. Лучше запастись всем заранее, чтобы не прерывать рабочий процесс. Для того чтобы уложить профнастил на крышу гаража вам понадобиться:

  1. Для резки листов пригодится ножовка по металлу. Чтобы ускорить работы по покрытию крыши профлистом. можно использовать электрические ножницы. Стоит отметить, что болгарку применять нельзя. Этот инструмент повредить защитное покрытие профнастила, и ваша кровля быстро выйдет из строя.
  2. Отвертка. С ее помощью будут вкручиваться саморезы. Если есть, то лучше приготовить шуруповерт. В этом случае работы по покрытию гаража пойдут быстрее.
  3. Также вам понадобятся дрель, молоток, измерительные приборы (рулетка, строительный уровень).

Кроме инструментов следует запастись и материалами. В первую очередь закупите профлист в нужном количестве. Определить сколько этого кровельного материала вам понадобится просто. Достаточно измерить площадь гаража. Плюс к этому добавить обязательные свесы. Они нужны для того, чтобы крыша защищала стены и фундамент гаража от атмосферных осадков. Также следует учитывать нахлест с которым будет укладываться профнастил.

Кроме кровельного материала нужно подготовить и гидроизоляцию. Конечно, ради экономии можно обойтись и без нее. Но чтобы гарантированно защитить имущество, находящееся в гараже от дождя, лучше немного потратиться.

Еще одни важный тип материала – это крепеж. Как правило, для этих целей используют саморезы для профнастила. Но брать обычный вариант нельзя. Саморезы должны иметь оцинковку, она будет служить защитой от коррозии. Также в комплект должны входить резиновый шайбы. Они служат уплотнителем, чтобы влага не проникла сквозь отверстия в профлисте.

Односкатная крыша на гараж из профнастила может быть выполнена и одним человеком. Материал не тяжелый, да и работать с ним легко. Но все-таки крыша, даже на таком небольшой строении как гараж – это травмоопасное место, поэтому стоит позаботиться о своем здоровье. Лучше всего выполнять работу с помощником. В таком случае и травму получить будет сложнее, и дело пойдет гораздо быстрее.

А как покрыть крышу гаража профнастилом своими руками? Какова технология выполнения подобных работ? Тут нужно следовать рекомендациям от специалистов:

укладка профнастила на крышу гаража начинается с нижнего края. При этом выбор стороны начала покрытия не важен. Вы можете укладывать листы как с право налево, так и наоборот;
профнастил выравнивается по карнизной планке так, чтобы получился свес. После укладки первого листа, рядом монтируется следующие. При этом делается нахлест. Его величина полностью зависит от угла наклона односкатной крыши гаража. Чем он меньше, тем больше один лист залезет на другой. Самый большой нахлест, в двести миллиметров, в случае, если угол наклона односкатной крыши составляет менее 15 градусов

При накладывании одного листа профнастила на другой, важно чтобы профили совпадали;
если крыша вашего гаража имеет угол наклона небольшой, от 9 до 15 градусов, то желательно предпринять дополнительные меры гидрозащиты. Места стыков листов профнастила дополнительно обрабатываются герметикам;
крепление кровельного покрытия к обрешетке выполняется при помощи саморезов

Их нужно вкручивать в нижнюю волну. Расстояние между точками крепление делается в пределах 50-70 сантиметров. При вкручивании не стоит переусердствовать. Если применить слишком много сил, то можно повредить резиновую прокладку или покрытия профнасила;
как правило, листы такого материала довольно длинные. Поэтому крышу гаража можно покрыть всего одним рядом профнастила. Сам материал легко режется при помощи ножовки по металлу или специальными ножницами, вам не трудно будет аккуратно подогнать лист под нужные вам размеры.

Как видно, крыша гаража из профнастила – это вполне выполнимая задача. Сделать все своими руками довольно легко. Главное не спешить, все тщательно просчитывать и соблюдать технологию. Также, если вы решили немного потратиться, перед укладкой профнастила на гараж не забудьте смонтировать гидроизоляционный слой. Для этого дешевле всего использовать рубероид.
