Печка на отработке для гаража в качестве обогревателя

Особенности конструкции и принцип работы

Дизельные печки для дома или гаража обладают большим достоинством, особенно в условиях отечественной зимы. Так как их главное преимущество – это быстрый нагрев воздуха, даже в неотапливаемом помещении.

Котлы отопления на солярке

Сегодня потребителям предлагаются котлы отопления, работающие на солярке, которые по схеме работы полностью аналогичны турбированным газовым приборам. То есть нагнетаемый надувным вентилятором воздух смешивается с соляровым маслом и таким образом образует топливно-воздушную смесь. После этого она поступает в топку и вместе с окислителем воспламеняется системой электронного розжига. В процессе сгорания соляра отдает свою энергию теплообменнику, через который и проходит теплоноситель.

С традиционными газовыми котлами, которые используются в качестве отопителя жилых помещений, приборы на солярке сходны еще тем, что они легко управляются при помощи электроники в автоматическом режиме. Скорость вращения вентилятора, процесс подачи топлива и розжиг могут управляться специально запрограммированным термостатом, поддерживающим необходимую температуру в доме.

Печки на солярке

Сегодня потребители могут приобрести компактные обогреватели, работающие на солярке. Их называют – буржуйки, оборудованные вентиляторами.

Они могут быть представлены двумя разновидностями:

• Прямого нагрева – приборы не имеют дымохода, что делает их неудобными для обогрева гаража или другого небольшого помещения.
• Косвенного нагрева – удобные устройства, которые приобрели популярность среди владельцев гаражей. Конструкция топливного бака и камеры сгорания работает по достаточно простому принципу – через форсунку топливного бака жидкость поступает в камеру, где потом сгорает при помощи подаваемого вентилятором воздуха. Пройдя теплообменник, воздушные потоки направляются через сопло в помещение, равномерно и быстро его прогревая.

В конструкцию буржуйки входит:

• Съемный бак для топлива, который оснащен клапаном.
• Регулировочный винт.
• Сменный блок с фитилем.
• Корпус.
• Решетка.
• Горелка.
• Отражатель.

Обогреватель на жидком топливе

Как правило, современная печь на солярке оборудована специальной системой контроля пламени, которая автоматически отключает перегретый прибор. Такие мобильные устройства идеально подходят для обогрева различных помещений:

• Бытовок, гаражей, строительных площадок или пунктов охраны.
• Торговых объектов.
• Дачных домиков и иных небольших жилых помещений.

Мобильные буржуйки станут незаменимыми в том случае, когда необходимо обогреть помещение, находящееся в аварийном состоянии, а также во время похода, чтобы организовать отопление в палатке, когда нет желания разводить костер. Выбор такой печи станет оптимальным решением для создания необходимого микроклимата. Такой прибор может служить в качестве дополнительного источника отопления или в виде основного отопителя, который можно еще использовать для разогрева еды.

Единственное, что следует учесть – это то, что подобная печь должна устанавливаться только в помещении с хорошей вентиляцией, так как в атмосферу попадает большое количество дыма и может ощущаться неприятный запах.

Особенности эксплуатации

Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело. Затем открыть обратно, установив нужную степень нагрева.

Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

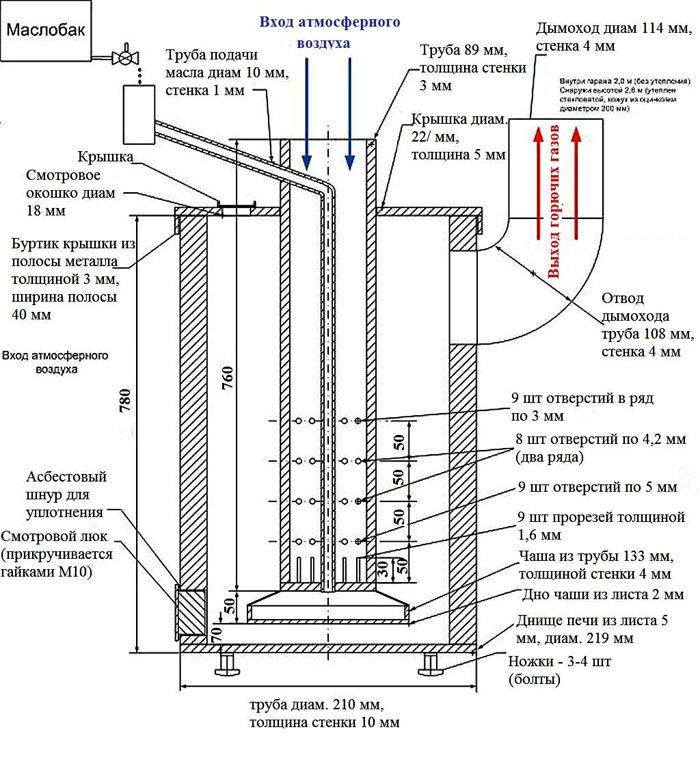

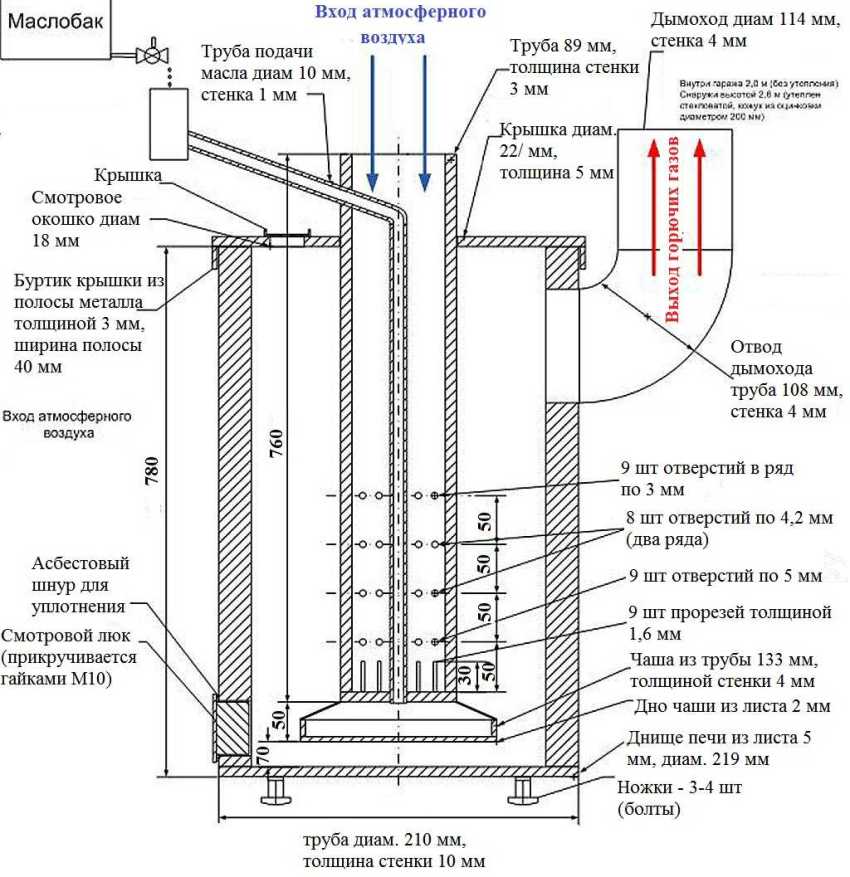

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Печка из баллона

Важно отметить, что баллон берут пустой, газ в котором уже использован. О материалах для изготовления заботятся заранее. Чтобы соорудить печь на солярке для гаража потребуется:

Чтобы соорудить печь на солярке для гаража потребуется:

1. использованный газовый баллон, углеродный или кислородный (объем 50 литров, толщина стенок 15 см);
2. трубы, которые нужны для сборки дымохода (длина подбирается в зависимости от высоты гаража, высота трубы принимается так, чтобы она поднималась над кровлей на 50 см)
3. отсек для топлива, рассчитанный на объем 8-15 литров, в зависимости от потребностей;
4. медные трубы для изготовления горелки;
5. равнополочные уголки с размером полки 200 мм (материал изготовления — сталь);
6. инструмент для резки по металлу — напильник и болгарка с диском для резки стали;
7. сварочный аппарат с электродами;
8. дрель с набором сверл;
9. инструменты для проверки геометрических размеров — уровень и рулетка.

Важно! Трубы для дымохода подбирают в диаметром по внутренней поверхности не менее 100 мм. Толщина стенок, которая обеспечит прочность конструкции, принимается 2 мм. Толщина стенок баллона важна

Если выбрать баллон со стенками более 15 мм на их нагрев потребуется много энергии, и возникнут сложность с достижением температуры кипения. Пары топлива перестанут поступать в камеру сгорания, и печка на солярке своими руками прекратит работу

Толщина стенок баллона важна. Если выбрать баллон со стенками более 15 мм на их нагрев потребуется много энергии, и возникнут сложность с достижением температуры кипения. Пары топлива перестанут поступать в камеру сгорания, и печка на солярке своими руками прекратит работу.

Изготовление производится в следующем порядке:

1. Из баллона сливают конденсат, промывают водой.
2. Емкость закапывается в землю, чтобы придать устойчивость. До верха заливают воду.
3. Устойчивый баллон разрезают с помощью инструмента для резки на две части.
4. К нижней части — будущей камере, приваривают опоры. Для этого нужен уголок. В классической конструкции баллон располагают лежа. Ножки можно изготовить несколькими способами. Первый (обеспечивает хорошую устойчивость) — из уголка делают четыре опоры, который соединяются между собой горизонтальными уголками или полосовой сталью. Второй — четыре не связанных ножки. Вместо уголка применяют полосы из стали. Выбирают материал толщиной не менее 4-6 мм.
5. С помощью сварочного аппарата в камере вырезают отверстие для дымохода. оно располагается в верхней части, на расстоянии 100-150 мм от верхнего обреза.
6. Такое же отверстие предусматривают в дымоходной трубе. Горелка на солярке своими руками предусматривает вертикальное расположение отводной трубы по всей длине. Изгибы и перегибы не допускаются.
7. В отверстии дымохода предусматривают пластину для регулировки объема поступающего воздуха.
8. Заливка топлива происходит на две трети высоты баллона. Самодельная горелка предусматривает использование отработанного топлива (отопление на отработке), но солярка для отопления в обязательном порядке проходит очистку.
9. После заливки топлива, поверх него укладываю зажженный бумажный лист.
10. Верхней частью обрезанного баллона — крышкой накрывают устройство.
11. Автономный обогреватель заработает после того, как произойдет самовозгорание паров.

Важно, во время работы в устройство категорически запрещается подливать топливо. Котлы на солярке такой конструкции не допускают заливки другого вида топлива (бензинового, керосинового)

Открытая печь на отработке

Один из популярных способов поддержания температуры – отопление гаража отработанным маслом. Отработка используется в качестве жидкого топлива для печи открытого типа либо для нагревания водяного котла.

Печь для отопления гаража отработкой

Печь открытого типа достаточно проста по своей конструкции и может быть легко изготовлена самостоятельно. Для этого нужно металлическую емкость, в которую будет заливаться топливо, снабдить заливной трубкой, заслонкой с воздушной заглушкой и жаровой перфорированной трубой. Жаровая труба, где собственно и происходит горение, устанавливается вертикально и соединяется с дымоходом через верхнюю нагревательную камеру. Длина жаровой трубы должна быть не менее 1 м. Для увеличения теплоотдачи и усиления тяги дымоход может быть не напрямую выведен на улицу, а сделан с изгибами. Но необходимо избегать горизонтальных участков, а выходной конец должен быть расположен строго вертикально, чтобы в него не задувал ветер. Такое отопление гаража может осуществляться практически на любой отработке. Отработкой называют всевозможные масла, прошедшие производственный цикл и подлежащие утилизации. Это могут быть такие виды масел:

Отопление гаража отработанным маслом – дешевый способ. Но его вряд ли можно назвать чистым. Помимо продуктов сгорания в воздухе (особенно если использовать печь открытого типа) в помещении может накапливаться копоть. Однако количество продуктов сгорания зависит от конкретного вида топлива и иногда может быть минимальным.

Важно! Нужно следить за тем, чтобы используемая отработка не содержала легковоспламеняющихся примесей, например ацетона или бензина. Это может привести к локальному взрыву паров

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

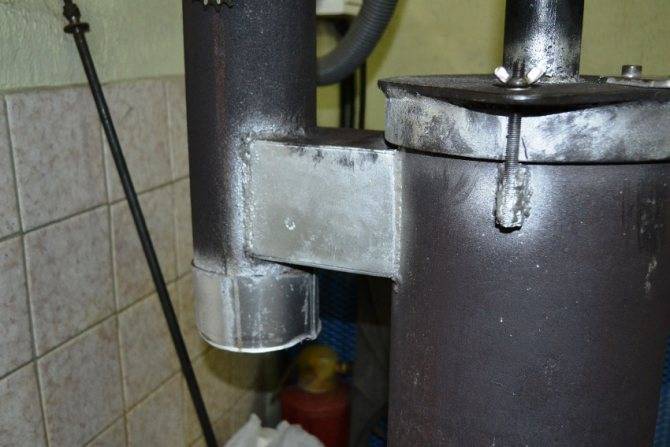

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Печь на солярке для гаража

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

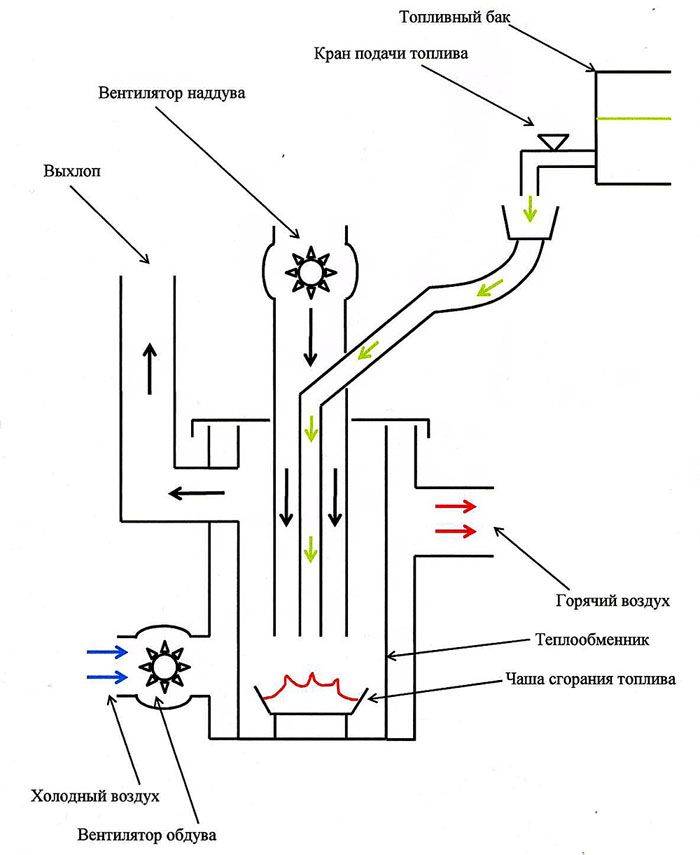

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

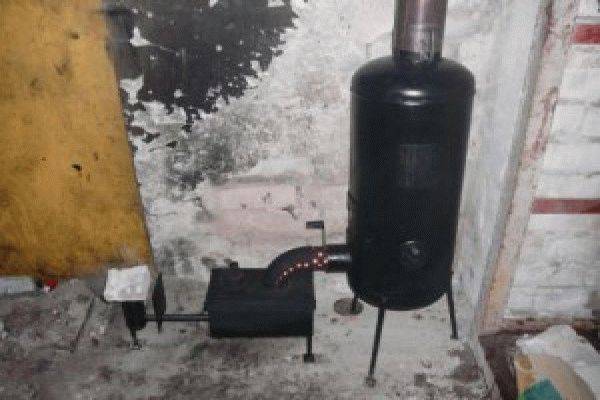

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Принцип работы устройства

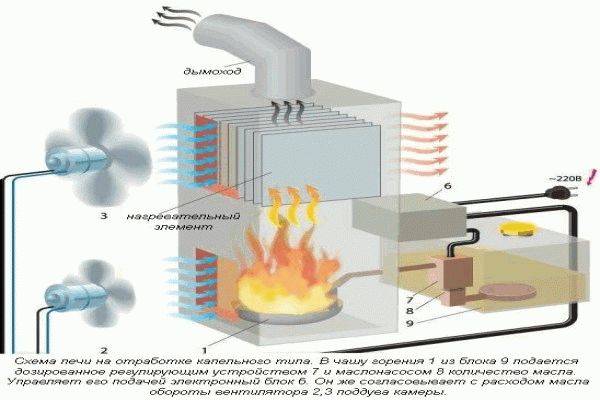

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

1. Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
2. Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
3. В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
4. Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

1. Печь на отработке для гаража своими руками: пошаговое руководство по конструированию
2. Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
3. Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Техника безопасности при эксплуатации самодельной печи

• Дрова и горючие материалы хранят на большом расстоянии от работающей печи.
• Для жидкостных устройств применяют только тяжелое топливо. Ацетон, бензин, растворитель, спирт используют для розжига.
• Под рукой всегда должен быть огнетушитель или мешок с песком.
• Не закрывать заслонку на выходе, пока в топке тлеют остатки дров. Велика вероятность угореть.
• Не перетапливайте дровяную печь. Раскаленные докрасна стенки могут повредить лакокрасочное покрытие автомобиля.

Любой вариант печи, сделанной своими руками, позволит произвести ремонт в зимнее время и поддерживать благоприятный микроклимат для машины. Это полезное устройство должно быть в гараже у каждого уважающего себя автовладельца.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см 2 );
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.
