Делаем ручной бур для земли самостоятельно

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Пика — один из вариантов наконечника

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

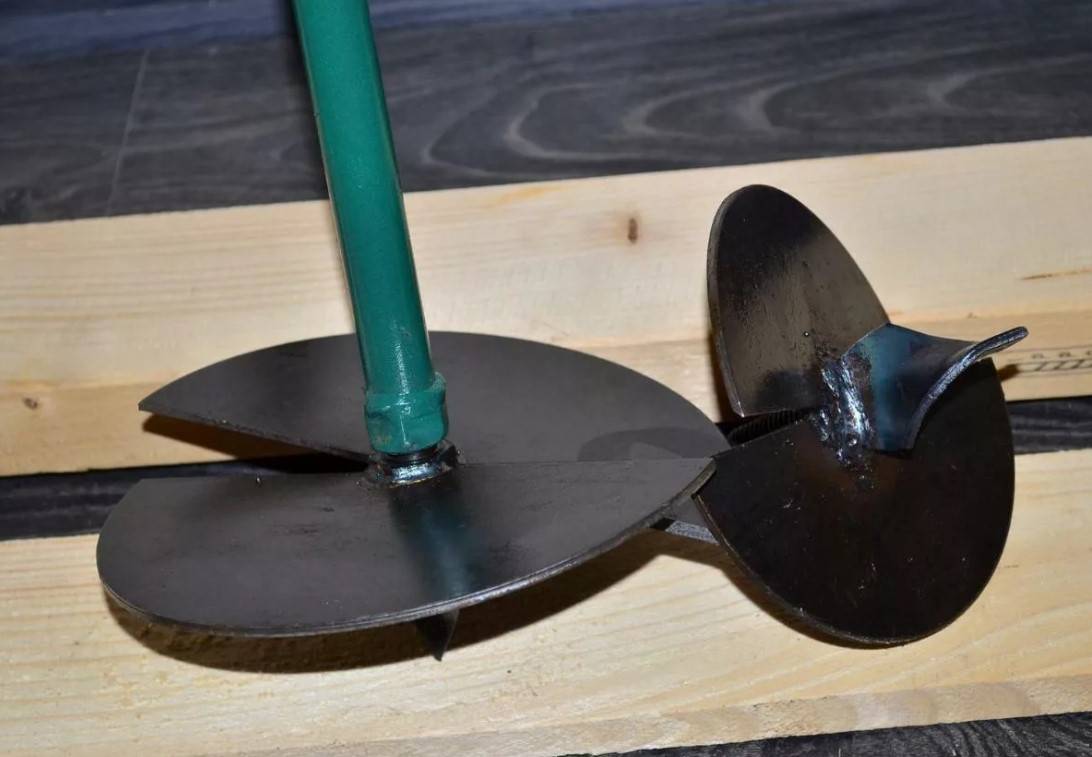

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Изготовление штанги

Штанга — это металлический стержень или труба, на которую крепятся ножи и рукоять. В зависимости от того, для каких целей вам нужен бур, необходимо подбирать материал для изготовления штанги.

Если вы планируете использовать бур для выкапывания ямок под саженцы или столбы для забора, то вполне будет достаточно обрезка трубы или металлического стержня длиной от пола и до вашей грудной клетки (1–1,2 м).

Если бур необходим для того, чтобы сделать скважину, то штангу нужно будет модернизировать. Это связано с тем, что бурение необходимо проводить на большой глубине, поэтому систему нужно изготовить с возможностью наращивания. Вот несколько вариантов, как можно это сделать:

• нарезать резьбу на секциях штанг и сращивать их при необходимости с помощью соединительных муфт. Для предотвращения несанкционированного раскручивания необходимо фиксировать соединение с помощью шплинтов;
• на одном конце штанги можно приварить гайку, например, 20М, а к другой штанге болт 20М. Необходимо предусмотреть и возможность фиксации резьбового соединения;
• взять небольшие отрезки трубы чуть большего диаметра, чем штанга, и наварить их с одного края. В них вставляется новая штанга и просверливается сквозное отверстие для болтового соединения.

Таким образом можно подготовить необходимое количество соединительных секций.

Бур должен легко входить в почву, поэтому нижнюю часть нужно сделать острой. Более продвинутый вариант можно изготовить путем наваривания на нижнюю часть штанги старого сверла.

Ручной садовый бур своими руками: технология изготовления

Сделать ручной садовый бур своими руками не так сложно, как может показаться с первого взгляда – если уверенно владеете современным электроинструментом и сносно пользуетесь сварочным аппаратом, то вы легко справитесь с этой работой. Сама конструкция данного изделия подскажет вам технологию его изготовления – по сути, это режущая часть и вороток. Последний элемент инструмента вообще, можно сказать, элементарный в изготовлении – это две трубки (короткая и длинная), сваренные друг с другом в виде буквы «Т». А дальше тоже будет не сложно – для лучшего понимания сути процесса изложим его по пунктам.

Это и весь процесс того, как изготавливается ручной садовый бур своими руками. Не забудьте обработать сварные швы (зачистить, как говорят монтажники, болгаркой) и покрасить изделие, чтобы оно не ржавело на открытом воздухе. Не забудьте перед покраской хорошенько покрыть бур грунтовкой.

Как видите, садовый бур сделать своими руками не так уж и сложно – можно даже сказать, что легко. Главное – быть точным в размерах и помнить о том, что бур будет хорошо резать почву только тогда, когда его режущие части симметричны друг другу. Мало того, здесь важна четкая и острая ось вращения, которую вам все время придется контролировать в процессе изготовления этого инструмента.

Ручной бур для земляных работ: как бурить садовым буром, как его сделать самому. Простой земляной бур – удобный и полезный инструмент, который не раз поможет дачнику на садовом участке. Бурить приходится не так уж часто, однако делать ровные и глубокие отверстия в земле гораздо удобнее буром, чем лопатой.

Если нужно вырыть яму для установки столба при возведении забора или установки опоры, то ручной бур оказывается незаменимым, значительно облегчая работу. Использовать такой бур можно и для других работ, например, для посадки деревьев и кустарников, проводки канализации и даже для бурения скважин.

По своему устройству земляной бур несложен и по конструкции похож на коловорот. Ручной бур имеет на своем конце так называемый шнек, который действует по принципу винта, вкручиваясь в землю и выдавливая слои земли вверх. Другой конец ручного земляного бура оканчивается длинной рукояткой, с помощью которой и вращают бур.

Диаметр садовых буров бывает самым разным, в зависимости от видов работ, которые нужно произвести на участке. Длина бура также различна. Если буром для земли предполагается бурить скважину, то его корпус делается сборным, чтобы можно было удлинять бур по мере надобности.

Поскольку ручной земляной бур используется не часто, нередко возникает вопрос, как сделать такой инструмент своими руками. Конструкция самодельного бура не слишком сложная, однако нужно учитывать, что для бурения земли, в которой попадаются и камни, нужен шнек из достаточно твердого металла. Поэтому, сделать садовый бур своими руками можно, используя обычную трубу и наваренные на нее части дисковой пилы в качестве фрезы. Другим вариантом укрепления шнека являются кусочки победита или победитовые наконечники сверл для бетона, наваренные на шнек.

Шнековый садовый бур прост в работе. Его устанавливают вертикально и начинают вращать по часовой стрелке. Бур постепенно входит в землю, выдавливая почву через шнек наверх

Немного углубившись, нужно осторожно потянуть ручной бур вверх вместе с землей и стряхнуть землю рядом с отверстием. Так, повторяя этот цикл, постепенно бурится скважина в глубину

На бурение ямы глубиной в 1 метр в суглинке с помощью ручного бура для земляных работ уходит примерно 20 минут

Если нужно бурить быстрее, то лучше использовать

На бурение ямы глубиной в 1 метр в суглинке с помощью ручного бура для земляных работ уходит примерно 20 минут. Если нужно бурить быстрее, то лучше использовать .

Особенность использования садового бура заключается в том, что он входит в землю тем легче, чем больше земли выдавлено шнеком, однако, при этом, нередко застревает в земле и его трудно извлечь. Поэтому, при бурении, нужно выбирать золотую середину, чтобы не устать раньше времени.

Наша компания реализует качественные буры для земляных работ, они просты в конструкции и поэтому надёжны.
К их достоинствам относятся:

Возможность увеличения длины при помощи удлинителя;

Покрытие рабочей поверхности, которое препятствует появлению коррозии;

Винтовая конструкция шнека, позволяющая эффективно удалять землю и разрезать корни.

Наша компания уже несколько лет работает на рынке продукции для строительного рынка и инструментов для садовых работ. У нас действует доставка в любую точку России, поэтому просто сделайте заказ, оплатите товар, а об остальном позаботимся мы сами.

Модификации

Перед самостоятельным изготовлением необходимо рассмотреть различные модели ручных земляных коловоротов. Взяв за основу подходящую конструкцию следует определить её характеристики: производительность, усилие резания, возможность работы с твёрдым грунтом. Возможно для индивидуального применения придётся делать комбинированное приспособление, который объединит в себе удачные решения нескольких моделей.

Базовые схемы шнекового инструмента

Основу земляного коловорота составляет винтовая часть – шнек. Его делают сварным из стальных тонкостенных дисков. Последние надрезают от центра к наружному диаметру и выгибают. Как правило, для изготовления шнека берут от 1 до 4 колец. От их количества зависит объём грунта, который можно извлечь за один проход. Однако с большим числом колец бур тяжелее вращать и доставать из земли. Грунт срезает сам шнек либо дополнительные лезвия. В первом случае рабочая кромка быстро тупится о корни растений или камни. А лезвия из прочной стали не нуждаются в периодической заточке.

Для мягких грунтов

В рыхлой почве обычный коловорот менее эффективен: на него налипают земляные комья, а неплотные стенки препятствуют извлеканию бура из лунки. Для рыхления мягкого грунта в состав приспособления внесли небольшие изменения. По бокам добавили дополнительную режущую часть. Её изготавливают из трубы, разрезанной вдоль. Боковые стенки образуют подобие чаши, в которой накапливается срезанная почва.

Бур для проделки свай

Особенность коловорота – складное дополнительное лезвие. Усложнение конструкции необходимо для формирования на дне ямы расширенного основания, которое будет служить опорой будущей сваи. Боковая выемка грунта подразумевает наличие у бура землеприёмника. В него будет ссыпаться почва, которую затем поднимут на поверхность. Для удобства работы боковое лезвие подгатавливают съёмным, его устанавливают, когда яма готова и нужно делать основание.

К сведению!При формировании скважины под сваю применяют два бура: одним – прокладывают шурф, другим – выбирают полость под основание.

Альтернативные конструкции

Если бур необходим исключительно, чтобы сажать на даче или на частном участке саженцы, нет необходимости приобретать или изготавливать полноценный инструмент. Коловорот делают из совковой лопаты. Её разрезают в нижней части по центру на расстояние 5-8 см. Края отгибают в разные стороны под углом в 30 °. К деревянной ручке приделывают одно- или двустороннюю рукоять, за которую будут вращать лопату.

Буровой инструмент

Шнековый бур

Это инструмент, наиболее часто используемый для бурения скважин вручную, упрощенный вариант также можно сделать своими руками. При вращении лезвие глубоко проникает в землю и разрезает ее, затем движется по спирали и с их помощью выталкивается наружу.

Поэтому в направлении бурения необходимо организовать дополнительный упор бура. При бурении между оборотами шнекового бура происходит накопление остаточного грунта, извлеченного из шахты.

Бур-ложка своими руками

Еще один востребованный инструмент для бурения скважин на загородном участке. Шнековые буры и бур-ложка используются для работы на разных типах почвы, поэтому каждый из них имеет свои преимущества.

Бур-ложка состоит из металлического стержня с закрепленным на конце цилиндром определенного диаметра. Цилиндр имеет в нижней части продольные или винтовые канавки. Способ захвата почвы лежит в основе названия инструмента.

Этот вид бура для бурения скважин под воду перемещается в сторону примерно на 10-15 мм относительно оси металлического стержня.

При сверлении отверстий буром-ложкой одновременно следует устанавливать обсадную трубу. Использование этого средства наиболее эффективно на пластичных грунтах – супесях и суглинках.

Ручной бур для скважины

Сделать ручной бур для скважин своими руками и закрепить на нем спираль посредством пайки – задача не из легких. Но любой, кто умеет пользоваться сварочными аппаратами, шлифовальными машинами и другими инструментами, может построить более простую модель.

Сначала нужно распилить стальной диск ножовкой на два одинаковых полукруга. После чего необходимо заточить распиленные элементы.

Теоретически для этой цели можно изготовить бур для бурения скважин, используя стальную спираль. Для этого берется полоска инструментальной стали, нагревается и скручивается в спираль с шагом, соответствующим диаметру. Затем полоса закаливается и, наконец, приваривается к стержню. Но выполнить качественно такую ​​работу в заводских условиях практически невозможно.

Бур-ложка своими руками

Если почва в вашем районе устойчива к осыпанию, то для бурения скважины лучше всего использовать бур-ложку. Как уже упоминалось, он имеет форму цилиндра с продольной прорезью сбоку и спиралевидным грейфером внизу.

Длина такого цилиндра обычно не более 70 см, а диаметр инструмента может варьироваться: это зависит от параметров скважины, которую в конечном итоге необходимо получить.

Грунт, который бурильщик вытащит из скважины, должен пройти через полость в цилиндр и удерживаться внутри за счет прилипания и сжатия.

Прежде чем прорезать цилиндр, нужно оценить качество почвы на загородном участке: чем она более текучая, тем уже будет прорезь на буре.

Есть два способа сделать бур-ложку своими руками:

• Возьмите стальную пластину и скрутите ее по заданному диаметру, чтобы получилась цилиндрическая заготовка;
• Используя трубу, которая уже имеет нужную форму.

С помощью болгарки вырежьте прорезь в нижней части цилиндра. Для облегчения входа бура в почву к штанге можно приварить обычный металлический бур строго по его оси.

Метод с использованием стальных пластин более трудоемкий. Заготовки нужно будет сварить по швам и иметь острые режущие кромки для облегчения доступа к земле. Бур для бурения скважин также необходимо закрепить сварным швом, расположив его на нижней части цилиндра.

Готовую цилиндрическую ложку еще нужно приварить к металлическому стержню, который отодвигают на 10-15 мм в сторону от оси инструмента. Во время работы бурового долота такое смещение приводит к увеличению диаметра отверстия. Это связано с тем, что продольная режущая кромка ложки соскребает грунт со стороны мины.

Поскольку диаметр снаряда меньше диаметра обсадной трубы, такие сверла можно легко использовать внутри строящихся обсадных труб, что значительно облегчит их установку. Сама труба защитит колодец от обрушения.

Нагрузка на бур-ложку при работе очень велика, поэтому она должна быть изготовлена ​​из высокопрочной инструментальной стали. В идеале усиливающие элементы сверла должны пройти процесс термической обработки и закалки.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

• Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
• Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
• Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
• Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

• сваренная муфта;
• резьбовая муфта;
• крепление гайками или болтами.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Базовая конструкция

Для самостоятельного производства подходит 1 тип бура, его система элементарна. Главный плюс самодельного инструмента — их модифицируют, делают под определенные условия и требования (размер, сменные лопасти, сплав).

Базовая конструкция:

1. Режущий фрагмент.
2. Основание или стержень. Это круглая туба, к которой прикреплены все элементы самодельного бура. Длина соответствует требуемой глубине ямы плюс 50-60 см. Эти пол метра нужны, чтобы последние сантиметры не бурить наклонившись. Если общая высота больше 1,5 м, делают сборный стержень.
3. Ручка. Обычно крепится к основанию перпендикулярно. Делают ее не короче 40 см, а лучше — около 50-60 см.
4. Сверло с наконечником. Он нужен для придания направления бурения и обеспечения устойчивости. Его делают спиралевидным, либо просто затачивают.

Сверло не нарушает плотность почвы, потому что благодаря лезвиям земля останется рыхлой и через некоторое время вполне возможно оседание почвы. Это базовый проект и есть много изменений, добавляют разные гаджеты. Что касается рукояти – ее диаметр выбирают исходя из размера руки. Главное — комфорт.

На заметку!В качестве стержня иногда берут лом, но данный выбор не оправдан, так как он тяжёлый, бурить им будет сложновато.

Как сделать бурильный инструмент в домашних условиях ↑

Чтобы сделать ручной бур для земли своими руками, выберите конструкцию инструмента и тип лезвия. Обычно изготавливают Т-образный профиль из двух металлических штанг, а к вертикальной крепят режущие элементы.

Дисковый бурильный прибор – наиболее простой в изготовлении. Вам понадобятся болгарка с отрезными кругами, сварочный аппарат, молоток, наждачная бумага и плоскогубцы.

Необходимые материалы:

• металлическая труба или арматура длиной 1,5 м для штока – вертикальной части бура;
• арматура длиной 40 см для рукоятки;
• диск циркулярной пилы толщиной 2-3 мм для лезвий;
• сверло диаметром 15 мм для заостренного кончика.

Как сделать бур дискового типа:

1. Возьмите диск от циркулярной пилы и болгаркой разрежьте его пополам. Диаметр диска выбирайте в зависимости от желаемого размера ямки – в среднем, 15 см. Сточите лезвия «под ноль», чтобы не порезаться в процессе работы.
2. Сварите два куска арматуры – рукоятку и шток, так, чтобы получился Т-образный профиль. К окончанию штока приварите сверло, а на 5 см выше – лезвия. Следите, чтобы угол между ними составлял 25 градусов.
3. Абразивным кругом болгарки заточите лезвия. Можете аккуратно «пройтись» по сверлу.

Вы можете изготовить дисковый инструмент со съемными лезвиями при необходимости. Для этого вместо самих лезвий приварите к штоку металлические площадки под нужным углом, а режущие элементы закрепите болтами. Когда понадобится, вы сможете заменить их на лезвия другого диаметра.

Шнековый инструмент сложнее в использовании, чем дисковый, из-за большего количества витков, образующих значительное сопротивление. Но узкие ямки можно вырыть вручную только с его помощью. Чтобы изготовить шнековый ямобур своими руками, подготовьте материалы:

• арматуру для штока – 1,5 м длиной (можете скорректировать по росту);
• профильную трубу для рукоятки длиной 40-50 см;
• несколько металлических дисков одинаковой толщины (примерно 2 мм) и диаметра – число дисков равняется количеству витков шнека.

Как изготовить самодельный бур для столбов:

1. В центре каждого диска вырежьте отверстие диаметром, равным диаметру штока.
2. Возьмите первый диск и из получившейся окружности вырежьте небольшой сектор. Повторите на всех дисках.
3. Сварите диски между собой так, чтобы получилась спиралевидная пружина – шнек. К концам шнека приварите кольца.
4. Установите стержень штока внутрь центрального отверстия «пружины» и за кольца растяните ее вдоль.
5. Приварите верхний и нижний края шнека к стержню.
6. Проварите шнек по всей длине.
7. Прикрепите рукоятку к штоку сваркой или на болты.
8. Нижнюю часть арматуры остро наточите абразивным кругом под углом 25 градусов.

Если вы планируете рыхлить мягкий и сыпучий грунт, изготовьте бур из обыкновенной лопаты. Последовательность действий:

1. Возьмите лопату из качественной стали и сделайте разметку на полотне в соответствии с чертежом.
2. Разрежьте нижнюю часть лезвия по разметке и загните края в разные стороны: одну – вперед, а вторую – назад.
3. Лепестки полотна, оставшиеся внизу, загните вверх – также, в разные стороны.

Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.

Если вы хотите изготовить садовый бур своими руками – чертежи и фото могут дать интересную идею. Материалами нередко служит то, что валяется в сарае или гараже. Изучите несколько моделей и выберите ту, которая проще в изготовлении либо наиболее соответствует задачам.

Если собственного опыта недостаточно, всегда можно показать чертеж более опытному соседу и взяться за работу вместе.

Самодельный бур можно модифицировать, чтобы он работал более эффективно. Возможные улучшения:

• Сменные фрезы или лезвия. Чтобы бурить отверстия разных диаметров одним инструментом, изготовьте основание с крепежными площадками, приваренными к стержню под углом 25 градусов. В них просверлите по два отверстия под болты, которыми будете крепить лезвия. Болты устанавливайте резьбой вверх, чтобы они не мешали бурению.
• Заостренный наконечник бура. Вырежьте из листа металла пластинку размером 10х2 см. С одной стороны обточите ее до конусообразного состояния болгаркой и приварите к окончанию штока вместо сверла.
• Малые лезвия между острием бура и большими. Добавьте их, приварив металлические пластины размером 8х3 см сразу после наконечника.
• Изогнутый диск от циркулярной пилы вместо половинок. Возьмите один диск и прорежьте его по радиусу до середины. Разогните металл в разные стороны и приварите наподобие шнека.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
  Пример самодельного земляного садового бура
• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
  Шнековый бур отличается навитыми спирально несколькими оборотами спирали
• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

1. Возведение ограждений.
2. Подготовительные работы для фундаментных опор.
3. Для строительства дренажных колодцев.
4. Посадки деревьев и растений.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Модель бура с мотором

Выделяем три группы:

1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
2. Оборудования, которые работают на бензине или моторе.
3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

• Простая рукоятка буквой «Т».
• Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.
