Как выбрать и работать ручным буром

Обзор лучших моделей

На рынке представлен широкий выбор садовых буров.

По мнению владельцев садовых участков, лучшими можно считать следующие модели:

Fiskars

Удобный и простой в работе инструмент финского производства. Дисковый бур с двумя полукруглыми ножами, фиксирующимися к штоку винтами. Вес инструмента – 2,2 кг. Позволяет делать ямы глубиной до 90 см. Ручки покрыты мягким материалом, что облегчает хват т предотвращает скольжение. Винтовой конус на нижнем конце обеспечивает быстрое погружение в почву без приложения значительных физических усилий. Единственный недостаток модели – высокая стоимость.

Зубр

Инструмент с двумя винтовыми замозатачивающимися фрезами – маленького и большого диаметра. Такая конструкция – явное преимущество бура. Нижняя маленькая фреза легче пробивает грунт, а большая затем расширяет лунку. Диаметр бурения Зубром – 250 мм, глубина – до 120 см. Недостаток – большой, около 6 кг, вес.

Торнадо

Модель, хорошо справляющаяся с загрязненным строительным мусором грунтом. Сочетает в себе вилообразные и пластинчатые шнеки, которые легко справляются с почвой, даже наполненной камнями. Наконечник бура Торнадо уверенно входит в грунт, с которым не справляются другие модели инструмента. Глубина бурения – до 150 см. Недостаток модели – скольжение ручек и небольшой люфт.

Сибртех

Бур шнекового типа. Диаметр лунок – 250 мм, глубина – 100 см. Шнеки оснащены зубьями, которые легко прорезают корни растений и облегчают погружение в грунт. Преимущества модели – прорезиненные ручки, возможность снятия рукоятки для удобства хранения. Недостатки – сварочные швы на рабочей части и тонкий металл поперечной трубы. От большой нагрузки при работе на тяжелом грунте эти детали могут деформироваться.

FIT

Шнековый инструмент с четырьмя витками спирали. Предназначен для проделывания лунок диаметром 110 мм. Подходит для установки узких столбиков и посадки садовых культур.

Профессионалы советуют отказаться от приобретения универсальных моделей и подбирать бур, ориентируясь на характеристики грунта конкретного участка. Также стоит учесть основную цель использования инструмента.

Назначение и принцип действия ледобура

Основное назначение классического ледобура – бурение лунок цилиндрической формы во льду на глубину вплоть до 1 метра, что выгодно отличает этот инструмент от пешни.

При работе шум, издаваемый этим приспособлением, находится на довольно низком уровне, что на рыбалке – весомый аргумент.

Устройство и принцип сверления льда схож с коловоротами, используемыми в строительстве.

По этой причине некоторые умельцы используют ледобур при установке столбов, что приводит к повреждению и полной негодности ножей.

Существуют модели со сменными шнеками, что позволяет, при установке соответствующей оснастки, бурить и лед, и землю.

Единственная разница заключается в том, что при бурении льда, ножи не срезают его слои, а откалывают кусочки размерами от песчинок до увесистых камней.

Как пробурить скважину?

Этот вопрос интересует многих хозяев частных участков, загородных домов и дач. Для детального изучения этого вопроса нам понадобиться еще несколько страниц текста, а в этой статье мы знакомимся только с ручным буром. Поэтому эту тему мы рассмотрим в отдельном материале.

Хотелось бы только отметить, что для бурения скважины ручной бур не самый эффективный инструмент. Для этих целей лучше всего подойдут электрические или бензиновые агрегаты. В дополнение к этому хотелось бы отметить, что агрегаты, работающие на бензиновом двигателе на порядок мощнее, чем агрегаты, работающие на электрической энергии.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

  • лопасти;
  • землеприемник;
  • раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Землебур в домашней мастерской

Земляной бур простой конструкции можно изготовить своими руками в домашней мастерской. Самодельное приспособление чаще всего собирается на базе садового бурильного инструмента методом замены лопастей на съемные затачиваемые шнеки нужных габаритов. Для изготовления устройства потребуются:

  1. Стальная труба диаметром от ¾′ до 1,5′;
  2. Ножи-лопасти из листовой стали свыше 4 мм или пильного диска;
  3. Пика-сверло или остро заточенный стержень;
  4. Ручка из круглой стальной трубы по диаметру охвата ладонью.

Планируя изготовить ручной бур для грунта, необходимо определить, какими лопастями оснастить приспособление: съемными или капитальными. Для заменяемых режущих элементов необходимо на конец стержня приварить полочки таким образом, чтобы плоскости двух ножей располагались под углом 30. На полочках для крепежных элементов делаются отверстия нужного диаметра. Чтобы диски плотно прилегали к штанге, в средней части лопастей нужно вырезать канавку.

Как сделать скребок для снега своими руками

При изготовлении бура своими руками за основу лучше всего взять модель с лопастями из двух половинок круга, смещенных на 300 относительно друг друга, в виде спирали. Домашнему мастеру следует учесть, что при изготовлении режущих деталей бура необходимо использовать закаленный листовой металл.

Производительные буры для земли можно изготовить из пильного диска для болгарки. В качестве материала для производства инструмента используется закаленная, прочная и упругая сталь, практически не поддающаяся деформации. Для режущих деталей диск распиливают на две части с разводкой под нужным углом. Устройство обладает высокой производительностью, улучшить характеристики приспособления поможет заточка боковых кромок.

Технология бурения: важные параметры

В ремотно-строительной сфере без технологии бурения сложно проделывать отверстия в прочных материалах нужного диаметра. При создании отверстий в пластике, мягких металлах, гипсокартоне можно обойтись и релью. Но, когда речь идет о работе с кирпичом, камнем и другими твердыми материалами, понадобится перфоратор и бур по бетону.

Отличие бурения заключается в том, что оборудование не просто прорезает поверхность, но и оказывает ударную функцию. То есть, по принципу работы напоминает отбойный молоток. Бур по бетону отличается от сверла целым рядом конструктивных особенностей. Поскольку буры предназначены для работы с твердыми материалами, используемый бур для перфоратора должен быть прочнее их. Сами буры классифицируют по ряду параметров, а между собой они отличаются несколькими критериями:

  • конструктивные особенности и спиральная часть бура;
  • полость внутри бура по бетону;
  • наличие в составе бура твердых сплавов для улучшения прочности и износостойкости;
  • конфигурация нарезающих кромок бура.

Хвостовик в бурах по бетону приспособлен для крепления к оборудованию. С помощью соединения с патроном он обеспечивает устойчивость. Наиболее популярными хвостовиками буров по бетону считаются следующие:

  • SDS-plus совместимы с перфораторами средней мощности. Такие инструменты используются в бытовых условиях. Диаметр хвостовика достигает 18 мм, но не превышает это значение. То есть, такие буры предназначены для создания небольших отверстий по диаметру;
  • SDS-max подходят для отверстий больше 18 мм в диаметре. Используются вместе с мощными перфораторами промышленного назначения. Такие буры имеют в составе твердые сплавы. Большинство производителей буров с хвостовиками SDS-max – китайские бренды. Несмотря на это, расходники соответствуют требованиям ГОСТ и подходят для перфораторов отечественного или иностранного производства. Такие буры по бетону работают только с перфораторами. Не пытайтесь использовать их с дрелью, поскольку ничего хорошего с этого не получится.

Главные отличия инструментов по видам насадок

Вне зависимости от количества моделей, которые способен предложить современный рынок, всего различают два типа насадок: дисковые и шнековые.

Шнек представляет собой стержень разных размеров (в зависимости от требований пользователя), по периметру которого устанавливаются винтовые лезвия. Такое приспособление дает возможность прорыть небольшую ямку маленького диаметра. Большая часть покупателей предпочитают этот вариант для установки столбов или озеленения участка. Потому что, несмотря на небольшой диаметр, достигается большая глубина.

Достоинства:

  • Удобство и легкость ввинчивания;
  • Верхний слой земли удаляется автоматически.

Недостатки:

  • Человек не сможет создать отверстие большого диаметра;
  • Невозможно изготовить в домашних условиях.

Дисковые лезвия

Эта модель обладает заостренным стержнем, к которому монтируются заточенные диски, их толщина равна 2 мм. Для обеспечения большей надежности эти элементы или прикручивают на болты, прилагая усилие, либо приваривают. Диски располагаются друг перед другом под углом в 25 градусов. От правильности сборки зависит эффективность аппарата. Так если угол соблюден, то лезвие без проблем войдет в грунт при вкручивании, а на выходе достанут излишки земли. Количество рядов зависит от плотности почвы, где проходят работы.

Ручные буры и промышленные

Стандартный ручной бур для дачи также различается на дисковый и шнековый. Единственная разница в том, что стержень не подсоединен к двигателю, и весь процесс происходит благодаря усилию пользователя.

Но кроме этого варианта можно встретить другие разновидности бурильных приспособлений:

  • Ударно-канатная установка. Этот вариант пользуется широким спросом в строительной сфере или, когда необходимо осуществить бурение скважин. Его использование на дачных участках встречается редко. Устройство представляет собой трубу, которая размещается в треноге. Движение происходит благодаря ударной штанги.
  • Коронковый инструмент. Промышленный вариант, которые подойдет для выполнения сложных задач. Для бурения используется труба, где на нижнем основании есть зубчатая коронка, выполненная из прочного металла, который выдержит грунт любой плотности. Для проведения работ необходимо специальное оборудование.
  • Зубильное долото. Такая модель пользуется спросом при проведении бурения на сухой или твердой почве. Устройство приходит в действие благодаря ударному методу с одновременным поворотом инструмента.

Конструкция бура не такая сложная, как может показаться на первый взгляд. Чтобы изготовить простую домашнюю модель, необходимо обладать навыками слесаря и сварщика на начальном уровне. Самое главное – при сооружении сделать эргономичную рукоятку и правильно рассчитать конструкцию лезвия. Тогда человек выполнит бурение быстро, качественно и с максимальным комфортом.

Буры и сверла: отличия

Основным отличием бура от обычного сверла является конструкция хвостовика, на котором имеется специальная канавка. Именно из-за наличия такой канавки бур нельзя вставить в патрон электрической дрели. Кроме того, к отличительным особенностям буров следует отнести:

  • повышенную жесткость, что дает возможность успешно сверлить даже очень прочные материалы;
  • высокую производительность, которая достигается за счет того, что сверление осуществляется с одновременным оказанием ударной нагрузки на обрабатываемый материал.

Хвостовик с теми или иными пазами – видимое и главное отличие насадок для перфоратора от сверл для дрели

Для надежной фиксации бура по бетону в патроне перфоратора, а также для его оперативной замены на выбранный инструмент используется крепежная система SDS (СДС), разработанная специалистами компании Bosch.

SDS Эта система применяется для фиксации инструмента, диаметр хвостовика которого составляет 10 мм (на таком хвостовике есть две канавки).

SDS-plus

Это наиболее популярная категория крепежных устройств, также используемая для фиксации в перфораторе инструментов с диаметром хвостовика 10 мм. На хвостовике СДС-плюс имеется не два, а четыре паза, два из которых являются закрытыми.

SDS-top

Это не очень распространенная категория крепежных систем, применяемых для фиксации инструмента, хвостовик которых имеет диаметр 14 мм. Устройства данного типа используются для комплектации перфораторов средней весовой категории.

SDS-max

Такие устройства используются для комплектации мощных перфораторов профессиональной серии. В них устанавливаются буры, диметр хвостовика которых составляет 18 мм.

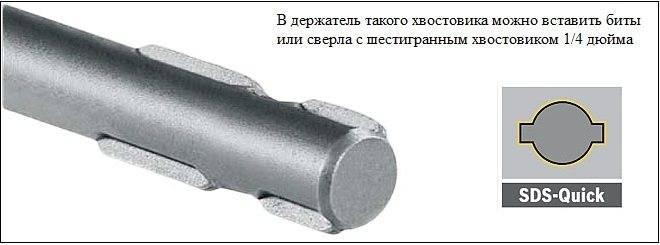

SDS-quick

Эта не слишком распространенная категория крепежных систем примечательна тем, что на хвостовике инструментов, для фиксации которых она предназначена, выполнены не пазы, а выступы.

Этот тип хвостовиков использовался в перфораторах Bosch Uneo

Решая вопрос о том, какие буры для оснащения перфоратора лучше всего, необходимо в первую очередь ориентироваться на задачи, которые вы собираетесь решить. В соответствии с этим можно выбрать бур:

  • для сверления отверстий небольшого диаметра (его режущие кромки немного скруглены, что позволяет придать ему более высокую прочность);
  • корончатого типа, при помощи которого создаются отверстия большого диаметра (например, алмазный бур).

Для установки в перфоратор бура с «неродным» хвостовиком используются адаптеры

Виды перфораторов по назначению: какой выбрать

При выборе перфоратора учитывайте параметры ГОСТ, мощность инструмента, ценовую политику. Дорогостоящие перфораторы преимущественно используются для профессиональных целей

Здесь важно оценить свои потребности, чтобы выбрать качественный перфоратор по приемлемой цене. Если вы намерены делать отверстия часто, применять перфоратор в мастерской, тогда лучше рассмотреть модели из средней и высокой ценовой категории

Бывают следующие виды перфораторов:

  • шнековые виды. Лучше всего подходят для бурения глубоких отверстий. Шнековые перфораторы сконструированы таким образом, что в процессе работы они создают минимальное количество пыли. За счет этого оборудование и забивается, что снижает риски поломки и выхода из строя. Аппарат работает без серьезных нагрузок, обеспечивая бесперебойную работу;
  • с канавкой под наклоном. Такие перфораторы способны работать на максимальных скоростях, сохраняя производительность бурения. Перфораторы с наклоном канавки меньше перегреваются. Недостатком таких инструментов считается то, что они оказывают серьезную нагрузку на оборудование;
  • коронки. Такие инструменты разработаны для бурения существенных отверстий. Для них используют буры с алмазным составом и твердыми сплавами.

Чтобы перфоратор прослужил дольше и радовал отличной режущей способностью, производители рекомендуют регулярно смазывать хвостовик инструмента.

Буры для перфоратора делят на две группы – проломные и проходные. Первые предназначены для создания больших отверстий, вторые отличаются отличной мощностью, поэтому применяются даже для бетонных стен.

Бурение бетона перфоратором

Чтобы сделать отверстие в бетоне, лучше всего подойдет перфоратор. Стандартного набора сверл будет достаточно для работы. Для бурения лучше всего подходят сверла по камню. В таких бурах наконечники чаще всего изготовлены из карбида вольфрама. Состав снижает риски истирания и поломки.

Перфоратор для бура больше предназначен для тяжелых материалов, таких как кирпич, бетон и цемент. Вместо того чтобы просто использовать вращательное движение, он также «забивает» сверло в бетон.

Обычное сверло само по себе неэффективно, когда нужно пробурить бетон. Именно поэтому используется перфоратор с ударной функцией. Есть несколько правил бурения бетона сверлами:

при подготовке к работе лучше всего иметь несколько буров разного диаметра. Возможно, придется менять диаметр расходного материала, чтобы достичь желаемого результата;
работа перфоратора на максимальной скорости, пытаясь вбить сверло по камню в бетон — не лучший вариант. Это может привести к перегоранию двигателя перфоратора

Рекомендовано начать с меньших оборотов и постепенно увеличивать скорость;
при выборе бура по бетону, количества оборотов дрели важно учитывать качество и прочность бетона;
для охлаждения перфораторов используют обыкновенную воду. Также инструмент подлежит смазке специальными маслами

При использовании воды важно не перегрузить двигатель.

Чтобы просверлить бетон нужно отметить точку бурения на поверхности. Сделайте отметку любым удобным способом. После этого с помощью бура и перфоратора сделать экспериментальное отверстие. Если в вашей дрели предусмотрена функция выбора скорости, начните бурение на низких скоростях, постепенно их увеличивая. Если же управление скоростью не предусмотрено, делайте работу постепенно в несколько подходов.

Продолжайте бурение с увеличенной мощностью. Если у вас есть аккумуляторная дрель с перфоратором, вы должны включить ее до начала процесса сверления. Бур для перфоратора должен располагаться перпендикулярно бетону. На протяжении всего рабочего процесса угол сохраняется для получения желаемого результата.

Постепенно увеличивайте скорость работы перфоратора и при необходимости увеличивайте давление. Поскольку бетон не является однородным материалом, бур для перфоратора может немного скользить, особенно если оно ударится по гальке или воздушных отверстия.

Ни при каких обстоятельствах бур для перфоратора нельзя пытаться протолкнуть вперед. Существуют риски поломок или повреждений бура. В процессе бурения вы сможете определить оптимальные усилия, которые прилагаются для создания отверстия нужного диаметра.

Бурение по бетону — это не постоянный процесс. Время от времени вам нужно будет слегка отводить бур для перфоратора назад, а затем снова продолжать сверление. Специалисты советуют придерживаться одинаковых интервалов при бурении вперед и в обратном направлении. В зависимости от перфоратора такие манипуляции придется повторять каждые 15-20 секунд. Это важный момент, поскольку образовавшаяся пыль и металлическая стружка – одна из популярных причин выхода из строя инструмента. Перерывы в сверлении также необходимы для того, чтобы перфоратор мог остывать время от времени. Сверла могут перегреваться, особенно в процессе бурения твердых поверхностей, например, бетона.

Бурение по бетону не всегда проходит так гладко, как вы ожидаете. Поэтому нужно быть готовыми к устранению дефектов и решению рабочих моментов. Бывает, что перфоратор не может пробурить отверстие. Для этого можно попробовать пробить прочный кусок бетона гвоздем. Разбейте бетон, а после этого снова возвращайтесь к бурению.

Удаление пыли при бурении по бетону – это важный момент. Для этого используют баллон со сжатым воздухом или грушу. При устранении пыли обязательно работайте в защитных очках. Пыль опасна при попадании в глаза.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

  1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
  2. распилите их по данным меткам, используя болгарку;
  3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
  4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

  1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
  2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
  3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
  4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Бур для сверления скважин под столбы своими руками — инструкция и чертежи

Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.

Конструкция бура

технология применения бура

Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму

Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике

На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:

  • Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
  • Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
  • Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.

Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.

Виды буров

Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.

Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:

  • Для удаления грунта необходимо каждый раз извлекать бур из скважины.
  • Невозможно сформировать расширенную область в нижней части фундамента.
  • При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.

Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.

Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.

Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.

Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.

Самостоятельное изготовление

После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.

Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.

Для изготовления понадобятся следующие материалы:

  • Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
  • Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
  • Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.

Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.
