Короба для прибора учёта
Учитывая характер эксплуатации электросчётчика, важно обеспечить его надёжную защиту. Это обеспечивается использованием специального короба. Такие боксы маркируются следующим образом, в зависимости от разновидности:
Такие боксы маркируются следующим образом, в зависимости от разновидности:
- ЩУ – наиболее простая модель,
ЩУ и ЩВР
- ЩВР – короб, заглубляемый в стену,
- ЩРН – навесной распределительный бокс.
ЩРН
Кроме самого счётчика, внутрь бокса могут помещаться защитный автомат, заземляющие и нулевые шины.
Короб может предусматривать следующую конструкцию:
- напольную;
- встраиваемую;
- накладную (навесную);
- скрытую или открытую;
- цельную или разборную.
Выбор должен определяться типом прибора и разработанным проектом установки. Для этого владельцу необходимо воспользоваться помощью соответствующих специалистов.
Как правильно выбрать ящик для электросчётчика.
Подробные инструкции на видео: подключаем счетчики самостоятельно
Вы уже решили, что пора своими руками выполнить подключение электросчетчика? Тогда вам стоит не ограничиваться прочтением алгоритма и полезных советов. Лучшее решение – посмотреть подробную инструкцию на видео. В первом ролике рассказывается, как подключить однофазный электросчетчик правильно, в полном соответствии с правилами и техникой безопасности.
Если вы хотите заняться самостоятельной установкой трехфазного счетчика, вам очень пригодится следующий ролик. На этом виде дается подробная инструкция по установке, подсоединению всех элементов, представлена схема подключения.
Будьте внимательны, действуйте предельно осторожно и аккуратно, обязательно принимайте во внимание все особенности электропроводки. Тогда у вас получится установить своими руками электросчетчик нужного типа
Как установить электросчетчик в гараже
Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.
В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня.
Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения
Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться
В противном случае пломба признается недействительной.
Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться.
Концы зачищаются.
СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг.
Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт.
Для модульного оборудования нужен провод ПВ-1.
Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы.
Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок.
Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.
Рекомендуем прочесть: Пособия На Третьего Ребенка В 2020 Году
Установка счетчика электроэнергии в частном доме: нюансы процедуры и практические советы по монтажу
- монтаж устройства необходимо произвести в месте, которое удобно для проверки или технического обслуживания;
- на время монтажа линия должна быть обесточена, это следует обеспечить заранее, договорившись с представителями компании;
- счетчик должен находиться на высоте от 80 до 170 см от пола;
- необходимо установить защитный выключатель перед подключением к счетчику, до него;
- обязательно заземление;
- разводка (автоматы) подключаются к счетчику;
- если на счетчике нарушена целостность пломб, необходимо немедленно вызвать специалиста для опломбировки;
- по окончании установки осуществляется пробное включение.
- обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
- также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.
Рекомендуем ознакомиться: Санатории Мвд России Список 2020
Особенности
Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность
В любом случае важно правильно расположить лампочки, розетки и выключатели
Электросхема составляется с учетом всех необходимых параметров.
В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:
- Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
- Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.
- Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
- Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.
Основное освещение помещения гаража
Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.
Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:
- чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
- лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
- чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
- распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
- если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
- при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.
Полезные рекомендации
Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.
- При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
- Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
- Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
- Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
- Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
- Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.
- Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
- Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
- При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.
Технические мероприятия
Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.
Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже снабжен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс снабжен DIN рейкой для монтажа распределительных элементов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:
Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.
Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного провода на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, з аранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления. можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:
В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ нужно выполнить такие требования:
- Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
- Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
- В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
- Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
- Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
- Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.
При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.
Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!
В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле. или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.
Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор. Цена на монтаж счетчика на два тарифа (ночной и дневной) будет еще выше.
Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:
Монтаж однофазной модели
Правила установки трехфазного прибора учета
Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков. а также однофазных. мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
Монтаж однофазной модели
Правила установки трехфазного прибора учета
Все лицензии »
Правила Установки Электросчетчика В Гараже 2021
А если ваш гараж отдельно стоящий (не в составе кооператива) или кооператив давно развалился или кооператива не когда не было. Как тогда подключиться к живительному свету? А без света в гараже очень плохо. Гараж кажется темным не приятным, каким то холодным, отталкивающим. По вечерам в потемках ставить машину очень не удобно. Все время светишь себе телефоном и маленьким фонариком, не чего не видно за все цепляешься и не чего не можешь найти.
В первую очередь нужно нужно собрать пакет документов для получения технических условий. Сдать их в электросети. Принимают они документы три раза в неделю по три часа, в не самое удобное время. Как и в любой крупной государственной организации, очереди и не разбери-ха..
Подключаем трехфазный электросчетчик
Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.
Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.
Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.
Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.
Рассмотрим прямое подключение счетчика
Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.
После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.
К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.
Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.
Косвенное подключение счетчика через трансформаторы тока
Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.
Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.
Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.
Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.
Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.
Подключение производится согласно утвержденной схеме.
К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.
От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.
10-я клемма электросчетчика подключается к общей нейтральной шине зануления.
Выбираем электросчетчик для гаража
Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.
Типы счетчиков
У электросчетчиков есть два основных вида.
Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.
Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.
Конструкция счетчика
Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.
- Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
- Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.
Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N
В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.
Что важно учесть при выборе счетчика
Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.
Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже
Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность.
Метод крепления должен подходить для вашего электрощитка.
Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз
Правда, однофазное устройство можно без проблем подключить к трехфазной сети.
Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью.
Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.
Монтаж проводки
Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.
Пошаговый план содержит следующие обязательные пункты:
- Разметка трасс прокладки кабельных жгутов.
- Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
- Обустройство ниш для установки розеток и выключателей.
Отступы при разметке трассы электропроводки
От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.
Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).
Различные крепежные изделия для кабеля или провода представлены на фото ниже:
- Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
- Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
- Скоба металлическая для крепления кабеля
- Скоба пластиковая для крепления кабеля
- Изолятор электрический для крепления ретро проводки
- Дюбель стяжка для крепления проводниковой или кабельной продукции
- Дюбель-хомут для крепления плоского и круглого кабеля
- Самодельный крепеж из стальной ленты
- Самодельный крепеж из кусков провода
- Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
- Пластиковый кабель-канал
Ввод силового кабеля и монтаж электрощита
Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).
Требования к трассе проводки воздушной линии и ввод в здание.
Требования к трассе проводки воздушной линии выглядят так:
- Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
- Их удаление от земли на участке пешеходной зоны – 3,74 метра.
- Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

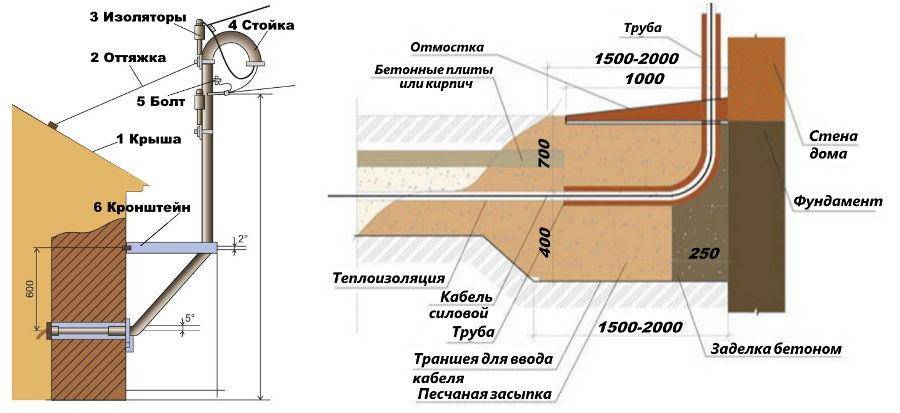

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.
Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:
Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:
- Рубильник (вводный автомат).
- Счетчик учета.
- Линейные автоматические устройства.
- УЗО и шина заземления.
Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:
- В первом случае в помещении не предусмотрена смотровая яма.
- Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.
Внутренняя разводка и освещение смотровой ямы
Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.
Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.
Алгоритм подключения
Условия установки счетчика в гараж для всех приборов одинаковы. Они закреплены в документе ПУЭ 7:
- Высота от пола до смонтированного щита составляет от 0,7 до 1,7 м;
- Подведение питания должно выполняться поводами, не имеющими соединений, скруток и ответвлений;
- Для безопасной эксплуатации перед прибором монтируют автоматические выключатели. В этом случае для них нужен отдельный бокс (можно совместно с прибором учета), который можно опломбировать;
- Возможность визуального контроля питающего кабеля;
- Сечение проводов должно соответствовать максимальной нагрузке.
Этими правилами руководствуется собственник гаража, решивший смонтировать счетчик в гараже своими руками.
Подключаем однофазный счетчик
Имея необходимый уровень знаний и соответствующий инструмент, можно выполнить установку электросчетчика в гараже самостоятельно. При этом монтаж выполняют аккуратно, постоянно проверяя собранную схему. Любая неточность приведет к выходу из строя оборудования или поражению электрическим током. Важным аспектом является соблюдение техники безопасности.
Монтаж производится по следующей методике:
- Из негорючего материала изготавливают вводной щиток. Это может быть оргалит, тетстолит, гетинакс или многослойная фанера;
- На нем располагают и закрепляют все необходимые приборы — УЗО, автоматические выключатели, розетки, понижающий трансформатор, к нему подключают переносной светильник для работы в яме или подвале;
- Монтируют щит на стену гаража;
- К электросчетчику подключают питающие провода согласно схеме подключения. Фазный провод подключают к клемме 1, а нулевой к клемме 3;
- Нагрузку подключают к клемме 2 (фаза) и клемме 3 (ноль);
- Прибор учета защищают автоматическими выключателями со стороны нагрузки. А от возможных неисправностей проводки, оборудования или изоляции монтируют УЗО.
Можно приобрести собранный щиток с установленными автоматами, понижающим трансформатором и счетчиком. Это сэкономит время, и исключит ошибки в монтаже. Но дороже обойдется владельцу.
Подключаем трехфазный счетчик
Для обеспечения электроэнергией гаражного бокса применяются счетчики прямого включения. Они проще в монтаже и не такие дорогие, как устройства, подключенные через трансформаторы тока.
Монтаж трехфазного прибора учета мало чем отличается от подключения счетчика на одну фазу.Отличие состоит в схеме подключения и монтаже в отдельном металлическом шкафе автоматов, включенных до счетчика. Часто в него монтируют и счетчик. Шкаф обязательно опечатывают, что предотвращает воровство электроэнергии.
Подготовительные работы выполняют по вышеописанной методике. Подсоединение фазных проводов производят к контактам 1, 3, 5, а нулевой к контакту 7. Нагрузку через автоматические выключатели и УЗО подключают к 2, 4 и 6, ноль соединяют с клеммой 8.
Его достаточно укрепить на стене гаража, подвести электричество и подключить нагрузку. Это предотвратит неточности в монтаже, и ускорит процесс подачи электричества.
Крепления на стене элементов ввода
Если на этом этапе отключить свет, то будут очень проблематично закрепить на стене щит, крепления под гофру и распредкоробку. Следовательно, нужно сначала подготовить по максимуму все отверстия и собрать, а уж затем делать переключение.
Сам ящик не имеет каких-либо отверстий для крепления на стене гаража. Поэтому, взяв саморез-сверло, я засверлил 4 отверстия.
Ящик с отверстиями под крепления
Затем я приложил в желаемом месте на стену гаража и нанес отметки карандашом. Красота и вертикальность играет здесь не слишком большую роль, поэтому я не заморачивался с уровнем. Поскольку мне помогал отец (или я помогал ему – это как посмотреть J ), то вешали «на глаз». С первого раза карандашные отметки потерялись, поэтому пока я держал ящик, отец взял гвоздь и молоток и накернил стену. Ну а потом карандашом получившиеся ямки превратил в кресты, чтобы было хорошо видно.
Разметка на стене гаража под крепление ящика
Остальное было делом техники – перфоратом просверлил отверстия буром, вставил оранжевые пластиковые дюбеля и закрутил шуруповертом саморезы.
Установленнй ящик на стене гаража
Точно так же было из расчета существующего провода закрепить распредкоробку. В принципе все было так же легко.
Ну а теперь, когда понятно, где будут расположены элементы, я начертил по уровню, как по линейке где будут провода. На уровни когда чертил я тоже смотрел J. Ну и для закрепления гофто-трубы я установил крепления.
Вот что получилось уже на стене (тут уже с закрепляемой гофрой).
Установленные распредкоробка и металлический ящик на стене гаража
