Делаем проводку в гараже своими руками

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность

В любом случае важно правильно расположить лампочки, розетки и выключатели

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

  • Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
  • Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

  • Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
  • Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Заземляющий контур

Треугольник заземления

По требованиям обеспечения безопасности контур заземляющий объекта это необходимое условие. Для его осуществления применяются несколько железных прутов длинно два метра стальная полоса и гибкий медный поводок. Штыри забиваются в землю почти на всю длину, с применением полосы и сварки скрепляются штыри, образуя треугольник, затем поводок одним концом крепится к полученной конструкции, а другой конец проводится в распределительный щиток и крепится к шине, служащая для крепления заземления. А затем к этой данной крепятся все остальные используемые в гараже заземления.

В этой статье мы подробно рассмотрели, как правильно осуществить выбор нужного материала и как сделать электропроводку в гараже своими силами. Наиболее простым монтажом оказалось внешнее исполнение схемы питания, ведь ее легче всего осуществить и при желании модернизировать, а так же снять. Еще мы расскажем как выбрать печку для гаража.

В кооперативных гаражах

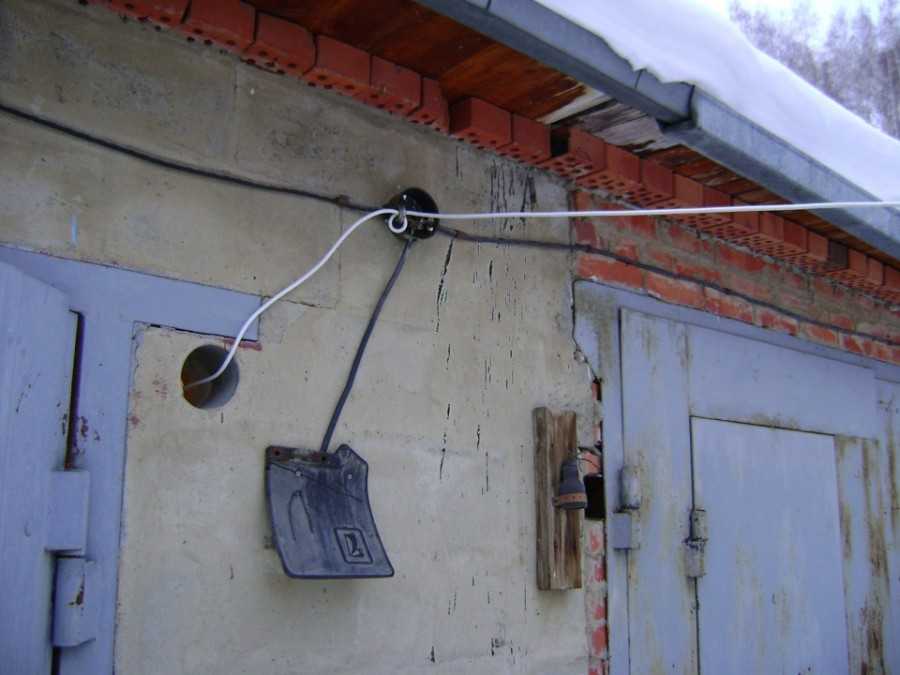

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

Подключение освещения

При автоматических воротах целесообразно использовать . Лампа зажигается сама на небольшой период и затем гаснет.

Можно использовать проходные выключатели.

Люминесцентные лампы добавят гаражу яркое освещение. Минус этих ламп в быстром выходе из строя, когда они начинают мигать. Поэтому выбирая данный тип ламп нужно обдуманно и обязательно с гарантией.

Где лучше установить выключатели?

Первый выключатель располагается на входе, второй можно разместить возле ворот, используя систему управление лампой с двух мест. У ворот включили свет, выходя, у другой двери выключили. Розетки в гараже расположить в рабочей зоне, смотровой яме, на входах.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

  1. Группа розеток 1.
  2. Группа розеток 2.
  3. Группа освещения 1.
  4. Группа освещения 2.
  5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Схема электрощита

Ну и, наконец, электрический щит. Рассмотрим и его схему.

Схема вводного электрического щита

Напряжение с уличного ввода через вводной автомат 1 подается на счетчик электроэнергии и с него распределяется по четырем линиям:

  • через автоматический выключатель 2 на основное освещение;
  • через автоматический выключатель 3 и УЗО 4 на розетки;
  • через автоматический выключатель 5 и УЗО 6 на трансформатор 220/12 В;
  • через автоматический выключатель 7 и УЗО 8 на компрессор.

Важно! Номинальные токи автоматов взяты условно. Их необходимо выбирать индивидуально в зависимости от нагрузки по каждой линии

В выборе автоматических выключателей вам поможет статья «Устройство и основные характеристики автоматических выключателей».

Как правильно спланировать электроснабжение гаража

Перед укладкой проводки в гараже своими руками, необходимо нарисовать схему. Вне зависимости от состояния помещения (новый гараж, или в нем уже размещено оборудование: верстаки, светоточки, стеллажи), выполните планировку.

Розеточная сеть

Общее правило размещения точек электропитания в гараже: дежурная розетка возле вводного щитка, и группы розеток в зонах проведения работ. Каждая группа заводится на отдельный автомат защиты. При срабатывании автомата, у вас не должен обесточиться весь гараж.

В тесных помещениях не рекомендуется применение многоточечных переносных удлинителей, есть риск запутаться в проводах. Оптимальный вариант — закрепить модуль стационарно.

  • Для экономии, разбейте сеть по группам, руководствуясь потребляемой мощностью. Например, розетка для зарядного устройства аккумуляторной батареи не требует провода с большим сечением, и размещается со стороны расположения АКБ. Тоже самое относится к подключению паяльника или пылесоса.
  • Точка питания мойки высокого давления, сварочного аппарата, или болгарки, размещается вблизи ворот, поскольку эти приборы в основном эксплуатируются на улице. Стационарное электрооборудование (сверлильный, точильный станки и пр.) могут быть подключены без розеток, на отдельные пусковые автоматы. Поскольку эстетика в гараже стоит на последнем месте, подойдут недорогие промышленные «пускачи».
  • В подвале не рекомендуется устанавливать розетки 220 вольт. Если такая необходимость возникла, исполнение должно быть уличным, то есть защищенным от влаги.
  • Монтаж электропроводки в гараже для розеток и освещения, должен быть раздельным (по разным линиям и в разных гофрах).
  • Розетки для электроинструмента устанавливаются ниже, чем в жилых помещениях. Большинство работ выполняется на уровне пола.
  • При выборе места крепления розеток, учитывайте возможность повреждения бампером (если промахнетесь при въезде), или дверьми (если открытая дверца достает до стены).
  • В металлическом гараже, розетки монтируются на площадки из диэлектрика, устойчивого к высоким температурам. Применение фанеры нежелательно: во-первых, она горит; во-вторых, впитывает влагу.

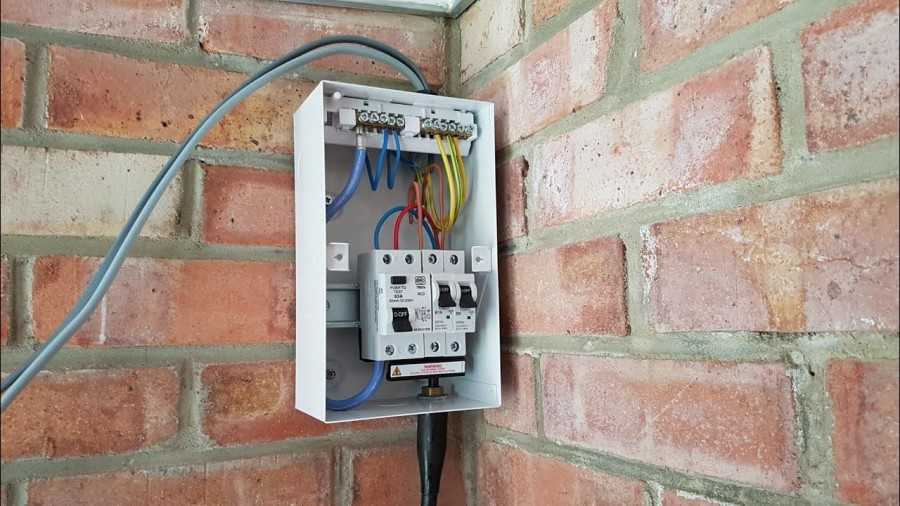

Установка электрощита

Электропроводка в гараже своими руками начинается от распределительного устройства. Если прибор учета электроэнергии расположен снаружи, «точкой отсчета» является входной автомат. Если счетчик внутри — этот же автомат устанавливается сразу после него. Входной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опечатывается вместе с прибором учета.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Скрытая проводка

В этом случае делаются штробы, в которые закладывается кабель и закрепляется пластиковыми хомутами либо металлическими скобами. Хорошо себя зарекомендовал старый «дедовский» метод – использование алебастра. Раствором нужно прихватить трассу с шагом 250-300 мм.

Далее тем же скрытым способом производится монтаж распределительных коробок, подключение розеток и выключателей. После того как все соединения будут выполнены, следует прозвонить проводку мультиметром на работоспособность. Стоит внимательно отнестись к этому этапу работ и не использовать привычные скрутки. В особенности это касается соединения разнородных металлов (алюминий и медь). В продаже имеются специальные клеммные колодки, которые стоят недорого.

Пока все еще открыто, следует сфотографировать схему электропроводки в гараже на стенах. Это позволит в случае необходимости быстро найти неисправный участок сети. Кроме того, если впоследствии нужно будет повесить полку, то такая фотография будет кстати – можно избежать нежелательного пробития проводки. И только после этого можно выполнить оштукатуривание всех штроб.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

  1. Группа розеток 1.
  2. Группа розеток 2.
  3. Группа освещения 1.
  4. Группа освещения 2.
  5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Правила и основные требования

Существующие правила электроснабжения гаража направлены на обеспечение пожарной безопасности, взрывоопасности и уменьшения вероятности попадания человека под воздействие опасного электрического тока.

Среди основных правил и требований к электроснабжению гаража и выполнению разводки относятся:

  • электроэнергия, получаемая от поставщика, обязательно должна учитываться, то есть проходить через узаконенный элемент учёта – счётчик;
  • электрическая проводка внутри гаража должна правильно быть реализована двумя способами: открытым (в гофре) и закрытым (в штробах);
  • согласно ПУЭ (правил устройства электроустановок) в помещениях с агрессивной средой, имеющих возможность воспламенения, взрыва топлива, горюче-смазочных материалов должны быть установлены автоматические выключатели, ограничивающие ток, защищающие от перегрева проводки в случае короткого замыкания;
  • выполняется разделение силовых и осветительных сетей с возможностью реализации дежурного (аварийного освещения);
  • для переносок, освещения подвала (смотровых ям) и удлинителей применяется пониженное напряжение с гальванической развязкой меньше 42 вольт, чаще всего оно адаптировано под распространённые лампы с номинальным напряжением 36 или 12 вольт;
  • проводка должна быть рассчитана по току, который напрямую зависит от мощности электрооборудования и используемого инструмента.

Ознакомившись с этими правилами и требованиями, становится понятно, что выполнить проводку своими руками возможно, для этого понадобится лишь стандартный набор электромонтажных инструментов, кабельная продукция.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

  1. Плоскогубцы.
  2. Кусачки.
  3. Рулетка.
  4. Хозяйственный нож.
  5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
  6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности. Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки. Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок. Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах. Монтаж проводки и сборка электросхем

После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов. Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

Огромное количество россиян, белорусов и жителей других стран до сих пор живут в хрущевках. Конструкционные элементы, будь то фундамент, плиты перекрытий, лестничные марши, могут прослужить еще десятки лет. Но системы коммуникаций имеют значительно меньший ресурс, и, соответственно, нуждаются в ремонте или полной замене. Особого внимания в хрущевке требует электропроводка. Ее замена гарантирует безопасное и полноценное пользования всеми современными бытовыми приборами.

Основной этап создания электропроводки

Создание электропроводки для гаража осуществляется на основе двух этапов. Самым сложным из них считается прокладывание внешней проводки от линии электропередач до фактического места ввода во внутреннее помещение. Далее на основе схемы обеспечивается внутренняя проводка.

Считается, что это простой этап, но первый в случае отсутствия навыков необходимо доверить опытному электрику. Мало кто решается заниматься этой частью работы с помощью своих усилий. Но только вам определяться, что делать в этой ситуации. Мы рекомендуем первый этап отдать в руки специалистов, а второй выполнить самостоятельно.

Важно: Без уведомления энергетической службы не обойтись, поскольку она должна проверить безопасность предстоящих работ на этапе монтирования и эксплуатации

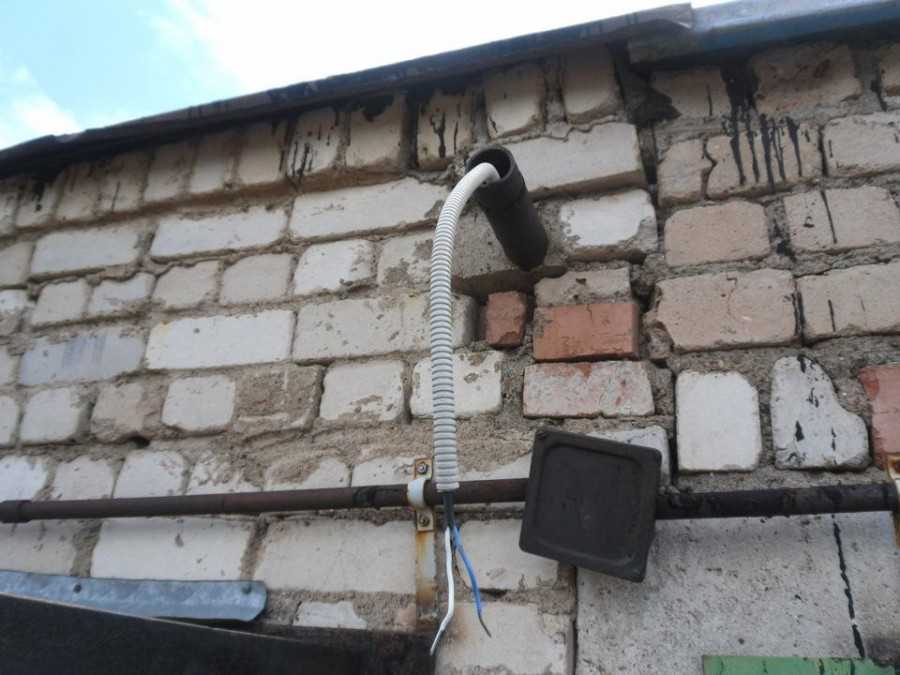

Способы прокладки электросети до гаража

Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:

  • для гаража без смотровой ямы;
  • для гаража со смотровой ямой.

Рассмотрим подробнее каждый из них.

Без смотровой ямы

В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.

В схему входят следующие элементы:

  • пара розеток;
  • одноклавишный выключатель;
  • устройство защитного отключения;
  • 4 светильника;
  • оборудование для учета потраченной электроэнергии;
  • распределительный щит;
  • электрическая проводка.

Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.

Со смотровой ямой

Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.

Определение потребляемой мощности

Чтобы электропроводка в гараже отвечала потребляемой мощности, необходимо сделать расчеты. Делаются они на основании мощностей приборов, которые будут использоваться в мастерской. Для однофазной сети ток рассчитывается по формуле:

I=P/Ucosφ

I — рабочий ток

U — напряжение питания

cosφ — коэффициент мощности

Для трехфазной – в формуле добавляется корень из 3.

Жилы желательно выбирать медные

Важно помнить, что все кабели должны быть из одного материала – медные или алюминиевые. Для перехода с одного материала на другой потребуются клеммы

Под значения, рассчитанные по формуле, с 5-20% запаса, подбираются автоматы. В кабеле должно быть минимум 3 жилы, одна из которых, желто-зеленая для защитного заземления, как на фото.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.
